2.SCADA系统结构
（3）智能仪表
在一些侧重数据采集、信息集中管理与远程监管的应用中，远 程控制功能要求较低。在这类SCADA系统中，大量使用各种现场仪 表做下位机，如智能流量计量表、冷量热量表、智能巡检仪等。
PPT文档演模板
SCADA系统维护培训
2.SCADA系统结构
PPT文档演模板
SCADA系统维护培训
2.SCADA系统结构
2.5 通信网络
2.5.4 通信网络硬件
路由器是一种连接多个网络或网段的网络设备，它能将不同网络或网段之间的数据
信息进行“翻译”，以使它们能够相互“读懂”对方的数据，从而构成一个更大的网络， 如，一处的定靖线原线网段是192.168.1.X，定靖复线是172.16.9.X，靖榆线172.16.5.X， 这些网段在和总调连接时候，就需要路由器翻译成总调网段。图例为华为的路由器
PPT文档演模板
SCADA系统维护培训
2.SCADA系统结构
2.4 下位机
2.4.1 下位机功能
功能
PPT文档演模板
SCADA系统维护培训
2.SCADA系统结构
2.4 下位机
2.4.1 下位机类型
（1）远程终端单元RTU
RTU（Remote Terminal Unit，RTU）是安装在远程现 场的电子设备，用来监视和测量安装在远程现场的传感器和 设备。它在提高信号传输可靠性、减轻主机负担、减少信号 电缆用量、节省安装费用等方面的优点也得到用户的肯定。
PPT文档演模板
SCADA系统维护培训
5.SCADA系统通讯中断应急措施
5.1 观看硬件状态指示灯
2）樊东站阀室离线，CITECT 显示#BAD,下图为施耐德 BXMP342020H正常工作的指示 灯状态，当其中的IO灯变红时 候，就会出现上述故障，把 CPU重启即可。注：靖榆线， 定靖复线相关阀室也都使用的 该硬件。

SCADA系统培训课件

SCADA系统培训课件

三、SCADA系统功能 系统功能
3、2 远程终端单元概况：
远程终端单元（ 远程终端单元（RTU）是一个术语，用来描述不仅能用就地控制层，是实 ）是一个术语，用来描述不仅能用就地控制层， 现现场数据采集、计量、报警、停车保护、控制、显示与打印的黑匣子。 现现场数据采集、计量、报警、停车保护、控制、显示与打印的黑匣子。它作 为SCADA系统现场终端能按要求实时向主站发送信息，并接收来自主站的控制 系统现场终端能按要求实时向主站发送信息， 系统现场终端能按要求实时向主站发送信息 指令与信息，实现远程控制。各种 系统中所应用的RTU功能与组成各不 指令与信息，实现远程控制。各种SCADA系统中所应用的 系统中所应用的 功能与组成各不 相同。 相同。
二、SCADA系统组成结构 系统组成结构
2、1 系统组成：
（1）系统结构 SCADA（ Acquisition）系统， SCADA （ Supervisory Control And Data Acquisition ） 系统 ， 即监测监控及数据采 集系统，SCADA系统具有三层结构，它包括调度中心、通信处理机和RTU RTU。 集系统，SCADA系统具有三层结构，它包括调度中心、通信处理机和RTU。 系统具有三层结构 （2）网络结构 主要功能：在网络中的所有用户可以共享全部或部分信息资源，实现硬件、 主要功能：在网络中的所有用户可以共享全部或部分信息资源，实现硬件、软件和数 据共享。 据共享。 （3）硬件配置 SCADA主机、操作员工作站、打印机、数据库、UPS电源 通信处理机、网络服务设备。 电源、 SCADA主机、操作员工作站、打印机、数据库、UPS电源、通信处理机、网络服务设备。 主机 （4）软件配置 操作系统软件、SCADA系统软件、应用软件。 操作系统软件、SCADA系统软件、应用软件。 系统软件

SCADA培训讲解学习

SCADA培训讲解学习
2.应用环境不同 SCADA中的RTU所处环境比较恶劣：低温、高温、强电磁 DCS、PLC处于工厂车间，或监控中心，环境较好。
3.系统规模 SCADA和DCS系统规模较大。 PLC一般是单套使用。
SCADA系统培训
• SCADA概念的形成与发展历程 • 通信系统 • 各行业应用案例
SCADA概念的形成与发展历程
SCADA概念的形成与发展历程
其软件功能更加齐全，表现在： 过程数据采集和自动控制 运行状态监视、手动控制操作 厂级实时数据采集和显示 企业资源计划（ERP） 应用软件及系统更加实用、方便、可靠；
SCADA概念的形成与发展历程
生产过程实时监控系统（SCAቤተ መጻሕፍቲ ባይዱA）
任何一个企业，为了满足对生产过程的调度指挥，均需设 置一个“中央生产调度指挥中心”，以及指挥生产的“生产过 程实时监控系统（SCADA）”；
SCADA概念的形成与发展历程
第一代与第二代SCADA系统的共同特点是基于集中式计算机 系统，并且系统不具有开放性，因而系统维护，升级以及与 其它联网构成很大困难。 进入20世纪90年代以后，工程技术界开始考虑按照“开放性 原则”来设计新的SCADA系统，这就是“基于分布式计算机 网络以及关系数据库技术的能够实现大范围联网的SCADA系 统”，它通常被称为第三代SCADA系统。
SCADA概念的形成与发展历程
第二代SCADA系统，应该说是20世纪80年代开始的，它是 一种基于通用计算机的生产过程数据采集、过程监控的 SCADA系统。在第二代中，广泛采用当时主流工业计算机 VAX等用作其中央处理机和采用工业微型计算机做为它的通 用工作站，操作系统一般是通用的UNIX操作系统。在这一阶 段，SCADA系统在电网调度自动化中与经济运行分析，自动 发电控制（AGC）以及网络分析结合到一起构成了EMS系统 （能量管理系统）。

SCADA培训手册V0.1

SCADA培训手册V0.1

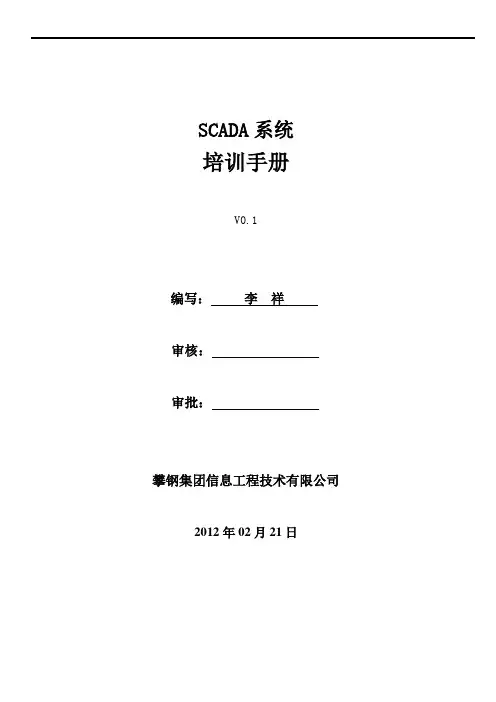

SCADA系统培训手册V0.1编写：李祥审核：审批：攀钢集团信息工程技术有限公司2012年02月21日版本修改历史记录类别：A－增加M－修改D－删除版本号日期类别描述编写审核V0.1 2011-2-21 A 建立文档，编写内容李祥目录1 引言 (4)1.1编写目的 (4)1.2定义 (4)1.3参考资料 (4)2 软件的安装 (4)2.1意义 (4)2.2C ITECT SCADA的安装 (4)2.2.1安装条件 (4)2.2.2安装过程： (6)3 软件的使用 (10)3.1SCADA软件的使用 (10)3.1.1SCADA文件创立 (10)3.1.2通讯连接的建立 (12)3.1.3变量建立 (21)3.1.4Citect图形绘图 (23)3.1.5运行管理 (26)3.1.6Citect通讯测试 (35)3.1.7Citect工程备份与恢复 (36)3.1.8Citect包含定制工程 (37)3.1.9Citect图形页面 (38)3.1.10操作员输入 (43)3.1.11精灵 (46)3.1.12弹出页面 (50)3.1.13事件 (50)3.1.14报警 (52)3.1.15过程分析器 (60)3.1.16页面管理 (66)3.1.17安全 (68)3.1.18配置服务器 (73)3.1.19配置冗余服务器 (74)3.1.20配置客户端 (78)4 更新SCADA工程 (78)4.1服务器更新工程方法 (78)4.2客户端更新工程方法 (79)5常见故障诊断 (82)5.1SCADA软件相关的故障 (82)6故障排除 (84)6.1C ITECT知识库 (84)6.2C ITECT技术支持 (85)1 引言1.1编写目的本文档作为系统培训手册，清晰明确地描述了施耐德CitectSCADA软件使用方法，让系统维护人员以及与本系统的有关的相关开发人员能够全面了解施耐德的软件，从而能让客户在以后的维护过程中更快的发现问题和解决问题。

S C A D A系统培训ppt课件

S C A D A系统培训ppt课件
远程终端单元（RTU）是一个术语，用来描述不仅能用作 就地控制层，是实现现场数据采集、计量、报警、停车保 护、控制、显示与打印的黑匣子。
作为SCADA系统现场终端能按要求实时向主站发送信息， 并接收来自主站的控制指令与信息，实现远距离控制。各 种SCADA系统中其RTU的功能与组成各不相同。
管道SCADA系统的配置形式一般有远程控制终端RTU （站控机）、控制中心计算机系统、数据传输及 网络系统、应用软件组成。
SCADA的系统结构：
SACDA系统的主要功能是支持整个油气管网的 操作运行。整个系统具有三层结构，它包 括系统主计算机、通信处理机和 RTU。 SCADA系统主机对所有站场的工艺参数在线 实时的监视。
通信控制处理机（简称CCP)
communication control processor
对各主计算机之间、主计算机与远程数据 终端之间，以及各远程数据终端之间的数 据传输和交换进行控制的装置。不同功能 的通信控制处理机能把多台主计算机、通 信线路和很多用户终端连接成计算机通信 网，使这些用户能同时使用网中的计算机， 共享资源。
SCADA系统站控级设备主要是PLC和RTU。站控级的典型搭 配是以RTU作为上位机，负责与中心计算机的数据传输与 处理，PLC作为下位机，负责采集现场数据、接受RTU指令、 下发现场设备控制指令。
RTU硬件组成
模拟输入通道 数字与开关量通道 模拟输出通道 开关量输出通道 数据处理软件与硬件 通信接口 维护试验箱 供电 RTU外壳
SCADA系统框图
数据处理计 算机系统
管理信息系统
管道控制台
管道 末端
RTU
主站计算机
次主站计算机
RTU

SCADA系统培训考试试题

SCADA系统培训考试试题

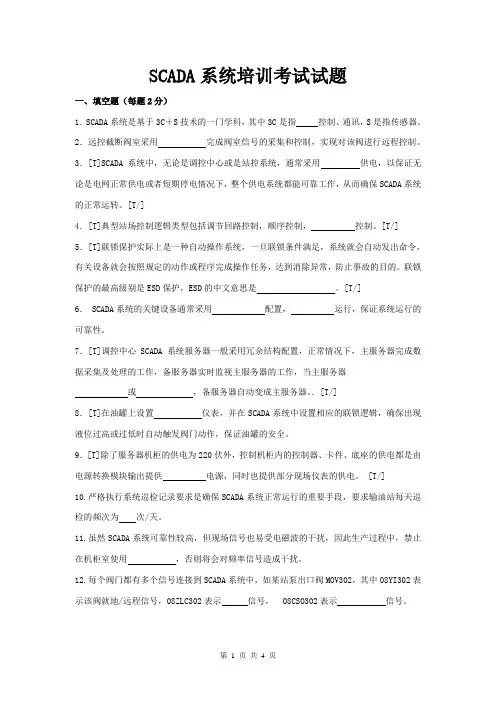

SCADA系统培训考试试题一、填空题（每题2分）1．SCADA系统是基于3C＋S技术的一门学科，其中3C是指控制、通讯，S是指传感器。

2．远控截断阀室采用完成阀室信号的采集和控制，实现对该阀进行远程控制。

3．[T]SCADA系统中，无论是调控中心或是站控系统，通常采用供电，以保证无论是电网正常供电或者短期停电情况下，整个供电系统都能可靠工作，从而确保SCADA系统的正常运转。

[T/]4．[T]典型站场控制逻辑类型包括调节回路控制，顺序控制，控制。

[T/] 5．[T]联锁保护实际上是一种自动操作系统，一旦联锁条件满足，系统就会自动发出命令，有关设备就会按照规定的动作或程序完成操作任务，达到消除异常，防止事故的目的。

联锁保护的最高级别是ESD保护，ESD的中文意思是。

[T/]6． SCADA系统的关键设备通常采用配置，运行，保证系统运行的可靠性。

7．[T]调控中心SCADA 系统服务器一般采用冗余结构配置，正常情况下，主服务器完成数据采集及处理的工作，备服务器实时监视主服务器的工作，当主服务器或，备服务器自动变成主服务器。

．[T/]8．[T]在油罐上设置仪表，并在SCADA系统中设置相应的联锁逻辑，确保出现液位过高或过低时自动触发阀门动作，保证油罐的安全。

9．[T]除了服务器机柜的供电为220伏外，控制机柜内的控制器、卡件、底座的供电都是由电源转换模块输出提供电源，同时也提供部分现场仪表的供电。

[T/]10.严格执行系统巡检记录要求是确保SCADA系统正常运行的重要手段，要求输油站每天巡检的频次为次/天。

11.虽然SCADA系统可靠性较高，但现场信号也易受电磁波的干扰，因此生产过程中，禁止在机柜室使用，否则将会对频率信号造成干扰。

12.每个阀门都有多个信号连接到SCADA系统中，如某站泵出口阀MOV302，其中08YI302表示该阀就地/远程信号，08ZLC302表示信号， 08CSO302表示信号。

SCADA系统维护培训

1.2 SCADA系统概况
管网 SCADA系统融合了先进的PLC技术、RTU技术、现场总 线技术、网络通信技术、数据库技术、SCADA/HMI技术、客户/ 服务器技术等，能实现对输油系统的进油、计量、输配、调压 全过程的监控、管理和调度，能实现生产信息、管网状况的自 动化收集、分类、传送、整理、输配的优化调度、故障分析、 辅助决策提供科学的手段，它的应用将使原油、成品油生产、 输配管理更加安全、准确、高效。
2.SCADA系统结构
2.4 下位机
2.4.1 下位机功能
功能
2.SCADA系统结构
2.4 下位机
2.4.1 下位机类型
（1）远程终端单元RTU RTU（Remote Terminal Unit，RTU）是安装在远程现
场的电子设备，用来监视和测量安装在远程现场的传感器和 设备。它在提高信号传输可靠性、减轻主机负担、减少信号 电缆用量、节省安装费用等方面的优点也得到用户的肯定。
SCADA系统维护
单 位：延长油管道运输第一分公司 主讲 人：王荣元
内容提要
一 SCADA系统简介 二 SCADA系统结构 三 SCADA系统功能 四 SCADA系统稳定性影响因素 五 SCADA系统通讯中断应急措施 六 SCADA系统网络性能测试 七 SCADA系统常见问题处理方法
1.SCADA系统简介
近年来，随着商业机可靠性 的不断增强，以及商用机与 工控机之间较大的价格差距， SCADA系统选用商用机做上 位机已经十分普遍。对于可 靠性要求高的场合，可以通 过热备等方式来实现。
后期
2.SCADA系统结构
2.3 上位机
2.3.3 上位机软件
运行于UNIX/LINUX平台的SCADA系统软件，该类软件目前在石油行业。 应用的主要有美国TRANSDYNC DYNAC软件、加拿大TELVENT平台软件； 运行于WINDOWS平台的SCADA软件，该类软件目前主要有SIEMENS WINCC、GE 、IFIX、 Citect

SCADA系统培训教材
