单区域OSPF基本配置

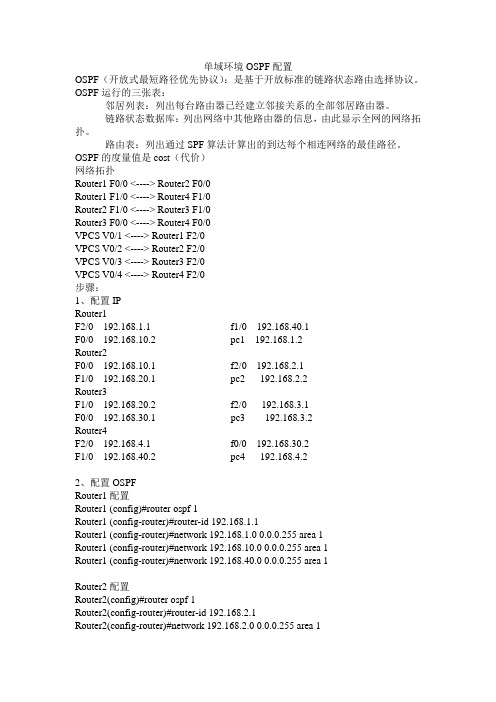

单域环境OSPF配置OSPF（开放式最短路径优先协议）：是基于开放标准的链路状态路由选择协议。

OSPF运行的三张表：邻居列表：列出每台路由器已经建立邻接关系的全部邻居路由器。

链路状态数据库：列出网络中其他路由器的信息，由此显示全网的网络拓扑。

路由表：列出通过SPF算法计算出的到达每个相连网络的最佳路径。

OSPF的度量值是cost（代价）网络拓扑Router1 F0/0 <----> Router2 F0/0Router1 F1/0 <----> Router4 F1/0Router2 F1/0 <----> Router3 F1/0Router3 F0/0 <----> Router4 F0/0VPCS V0/1 <----> Router1 F2/0VPCS V0/2 <----> Router2 F2/0VPCS V0/3 <----> Router3 F2/0VPCS V0/4 <----> Router4 F2/0步骤：1、配置IPRouter1F2/0 192.168.1.1 f1/0 192.168.40.1F0/0 192.168.10.2 pc1 192.168.1.2Router2F0/0 192.168.10.1 f2/0 192.168.2.1F1/0 192.168.20.1 pc2 192.168.2.2Router3F1/0 192.168.20.2 f2/0 192.168.3.1F0/0 192.168.30.1 pc3 192.168.3.2Router4F2/0 192.168.4.1 f0/0 192.168.30.2F1/0 192.168.40.2 pc4 192.168.4.22、配置OSPFRouter1配置Router1 (config)#router ospf 1Router1 (config-router)#router-id 192.168.1.1Router1 (config-router)#network 192.168.1.0 0.0.0.255 area 1Router1 (config-router)#network 192.168.10.0 0.0.0.255 area 1Router1 (config-router)#network 192.168.40.0 0.0.0.255 area 1Router2配置Router2(config)#router ospf 1Router2(config-router)#router-id 192.168.2.1Router2(config-router)#network 192.168.2.0 0.0.0.255 area 1Router2(config-router)#network 192.168.20.0 0.0.0.255 area 1Router2(config-router)#network 192.168.10.0 0.0.0.255 area 1Router3配置Router3(config)#router ospf 1Router3(config-router)#router-id 192.168.3.1Router3(config-router)#network 192.168.3.0 0.0.0.255 area 1Router3(config-router)#network 192.168.30.0 0.0.0.255 area 1Router3(config-router)#network 192.168.20.0 0.0.0.255 area 1Router4配置Router4(config)#router ospf 1Router4(config-router)#router-id 192.168.4.1Router4(config-router)#network 192.168.4.0 0.0.0.255 area 1Router4(config-router)#network 192.168.40.0 0.0.0.255 area 1Router4(config-router)#network 192.168.30.0 0.0.0.255 area 13、查看路由器路由表Router2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setO 192.168.30.0/24 [110/2] via 192.168.20.2, 00:04:43, FastEthernet1/0C 192.168.10.0/24 is directly connected, FastEthernet0/0O 192.168.40.0/24 [110/2] via 192.168.10.2, 00:04:43, FastEthernet0/0O 192.168.4.0/24 [110/3] via 192.168.20.2, 00:04:43, FastEthernet1/0[110/3] via 192.168.10.2, 00:04:43, FastEthernet0/0C 192.168.20.0/24 is directly connected, FastEthernet1/0O 192.168.1.0/24 [110/2] via 192.168.10.2, 00:04:43, FastEthernet0/0C 192.168.2.0/24 is directly connected, FastEthernet2/0O 192.168.3.0/24 [110/2] via 192.168.20.2, 00:04:43, FastEthernet1/0Router2#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface192.168.3.1 1 FULL/BDR 00:00:37 192.168.20.2 FastEthernet1/04、pc之间物理连通VPCS 4 >ping 192.168.1.2192.168.1.2 icmp_seq=1 timeout192.168.1.2 icmp_seq=2 time=28.000 ms 192.168.1.2 icmp_seq=3 time=15.000 ms 192.168.1.2 icmp_seq=4 time=20.000 ms 192.168.1.2 icmp_seq=5 time=30.000 ms VPCS 4 >ping 192.168.2.2192.168.2.2 icmp_seq=1 timeout192.168.2.2 icmp_seq=2 time=70.000 ms 192.168.2.2 icmp_seq=3 time=26.000 ms 192.168.2.2 icmp_seq=4 time=37.000 ms 192.168.2.2 icmp_seq=5 time=34.000 ms VPCS 4 >ping 192.168.3.2192.168.3.2 icmp_seq=1 timeout192.168.3.2 icmp_seq=2 time=65.000 ms 192.168.3.2 icmp_seq=3 time=30.000 ms 192.168.3.2 icmp_seq=4 time=18.000 ms 192.168.3.2 icmp_seq=5 time=26.000 ms。

OSPF实验实验20 OSPF实验任务一：单区域OSPF基本配置步骤一：搭建实验环境并完成基本配置步骤二：检查网络连通性和路由器路由表在ClientA上ping ClientB (IP地址为10.1.0.1)，结果是无法互通，导致这种结果的原因是RTA上只有直连路由，没有到达ClientB 的路由表，故从ClientA上来的数据报文无法转发给ClientB 步骤三：配置OSPF在RTA上完成OSPF如下配置：[RTA]router id 1.1.1.1[RTA]ospf 1如上配置中，数字1的含义是OSPF进程号，缺省情况下取值为1 [RTA-ospf-1]area 0.0.0.0在如下的空格中填写最恰当的配置命令[RTA-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0[RTA-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255[RTA-ospf-1-area-0.0.0.0]network 20.0.0.0 0.0.0.255在RTB上配置OSPF：[RTB]router id 2.2.2.2[RTB]ospf 1[RTB-ospf-1]area 0.0.0.0[RTB-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0[RTB-ospf-1-area-0.0.0.0]network 10.1.0.0 0.0.0.255[RTB-ospf-1-area-0.0.0.0]network 20.0.0.0 0.0.0.255步骤四：检查路由器OSPF邻居状态及路由表在路由器上可以通过display ospf peer命令查看路由器OSPF邻居状态。

通过如上命令在RTA上查看路由器OSPF邻居状态，依据输出信息，可以看到，RTA 与Router ID为2.2.2.2（RTB）的路由器互为邻居, 此时，邻居状态达到FULL，说明RTA 和RTB之间的链路状态数据库同步，RTA具备到达RTB的路由信息。

计算机网络实验实验指导书实验名称OSPF单区域配置一、实验目的1．配置OSPF单区域实验2．实现简单的OSPF配置二、实验原理在路由器上启用OSFP 进程，使用所有的路由信息通过OSFP 路由协议传递。

三、实验内容(一)实验拓扑图3-1 实验拓扑图实验设备：路由器3台。

拓扑图中有三台路由器，共有五个网段，并且是无类的子网。

在本拓扑图中使用OSPF 路由协议学习路由信息，并且使用的是单区域，所有的路由器都在区域0中。

(二)实验步骤1. 在路由器上配置IP 地址RA#config tRA(config)# interface FastEthernet 0/0RA(config-if)#ip address 192.168.20.1 255.255.255.252RA(config)#interface Loopback 0RA(config-if)#ip address 192.168.30.9 255.255.255.248RB#config tRB(config)# interface FastEthernet 0/0RB(config-if)#ip address 192.168.20.2 255.255.255.252RB(config)#interface FastEthernet 0/1RB(config-if)#ip address 192.168.10.1 255.255.255.224RC#config tRC(config)# interface FastEthernet 0/02. 配置OSPF3.验证测试用命令show ip route和ship ospf neighbor来验证配置四、备注事项在做本实验前，注意子网掩码的换算。

五、参考配置。

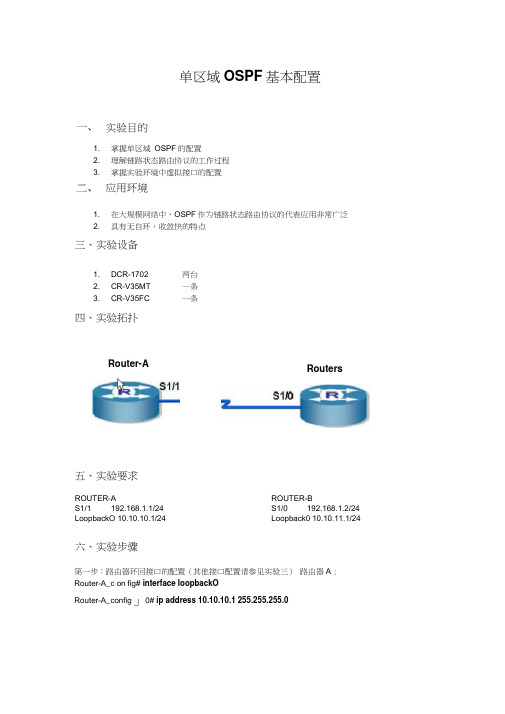

单区域OSPF 基本配置1.掌握单区域 OSPF 的配置 2.理解链路状态路由协议的工作过程 3.掌握实验环境中虚拟接口的配置1.在大规模网络中，OSPF 作为链路状态路由协议的代表应用非常广泛 2. 具有无自环，收敛快的特点三、实验设备1.DCR-1702 两台 2.CR-V35MT —条 3. CR-V35FC 一条四、实验拓扑Router-A五、实验要求ROUTER-AS1/1 192.168.1.1/24LoopbackO 10.10.10.1/24 六、实验步骤ROUTER-B S1/0 192.168.1.2/24 Loopback0 10.10.11.1/24第一步：路由器环回接口的配置（其他接口配置请参见实验三） 路由器A : Router-A_c on fig# interface loopbackORouter-A_config 」0# ip address 10.10.10.1 255.255.255.0实验目的应用环境Routers110 路由器 B ：Router-B# configRouter-B_config# interface loopback0Router-B_config_l0# ip address 10.10.11.1 255.255.255.0第二步： 验证接口配置Router-B# sh interface loopback0Loopback0 is up, line protocol is upHardware is LoopbackInterface address is 10.10.11.1/24MTU 1514 bytes, BW 8000000 kbit, DL Y 500 usecEncapsulation LOOPBACK第三步 ：路由器的 OSPF 配置A 的配置：Router-A_config# router ospf 2 ！启动 OSPF 进程，进程号为 2Router-A_config_ospf_1# network 10.10.10.0 255.255.255.0 area 0 ！注意要写掩码和区域号 Router-A_config_ospf_1# network 192.168.1.0 255.255.255.0 area 0B 的配置：Router-B_config# router ospf 1Router-B_config_ospf_1# network 10.10.11.0 255.255.255.0 area 0Router-B_config_ospf_1# network 192.168.1.0 255.255.255.0 area 0第四步：查看路由表路由器 A ：Router-A# sh ip routeCodes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connectedD - DEIGRP, DEX - external DEIGRP, O - OSPF, OIA - OSPF inter area ON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2 OE1 - OSPF external type 1, OE2 - OSPF external type 2 DHCP - DHCP typeVRF ID: 0is directly connected, Loopback0 [110,1600] via 192.168.1.2(on Serial1/1) ！注意到环回接口产生的是主机路由is directly connected, Serial1/1路由器 B ：Router-B# show ip routeCodes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connectedD - DEIGRP, DEX - external DEIGRP, O - OSPF, OIA - OSPF inter area ON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2 OE1 - OSPF external type 1, OE2 - OSPF external type 2 DHCP - DHCP typeVRF ID: 0[110,1601] via 192.168.1.1(on Serial1/0) ！注意管理距离为 is directly connected, Loopback0 is directly connected, Serial1/0第五步： 其他验证命令Router-B# sh ip ospf 1 OSPF process: 1, Router ID: 192.168.2.1Dista nee: in tra-area 110, in ter-area 110, exter nal 150SPF schedule delay 5 sees, Hold time betwee n two SPFs 10 seesSPFTV:11(1), TOs:24, SCHDs:27All Rtrs support Dema nd-Circuit.C10.10.10.0/24 O10.10.11.1/32 C 192.168.1.0/24 O10.10.10.1/32 C10.10.11.0/24 C 192.168.1.0/24 ！显示该 OSPF 进程的信息Number of areas is 1AREA: 0Number of in terface in this area is 2(UP: 3)Area authe nticati on type: NoneAll Rtrs in this area support Dema nd-Circuit.Router-A# show ip ospf interace !显示OSPF 接口状态和类型Serial1/1 is up, li ne protocol is upIn ternet Address: 192.168.1.1/24Nettype: Point-to-PointOSPF process is 2, AREA: 0, Router ID: 192.168.1.1Cost: 1600, Tran smit Delay is 1 sec, Priority 1Hello interval is 10, Dead timer is 40, Retransmit is 5OSPF INTF State is IPOINT_TO_POINTNeighbor Count is 1, Adjace nt n eighbor count is 1Adjace nt with neighbor 192.168.1.2LoopbackO is up, li ne protocol is upIn ternet Address: 10.10.10.1/24Nettype: Broadcast !环回接口的网络类型默认为广播OSPF process is 2, AREA: 0, Router ID: 192.168.1.1Cost: 1, Tran smit Delay is 1 sec, Priority 1Hello interval is 10, Dead timer is 40, Retransmit is 5OSPF INTF State is ILOOPBACKNeighbor Count is 0, Adjace nt n eighbor count is 0Router-A# sh ip ospf neighbor !显示OSPF 邻居OSPF process: 2AREA: 0Neighbor ID Pri State DeadTime Neighbor Addr In terface 192.168.2.1 1 FULL/- 31 192.168.1.2 Serial1/1第六步：修改环回接口的网络类型Router-A# confRouter-A_c on fig# interface loopback 0Router-A_config」0# ip ospf network point-to-point !将类型改为点到点第七步：查看接口状态和路由器B的路由表Router-A# sh ip ospf interfaceSerial1/1 is up, li ne protocol is upIn ternet Address: 192.168.1.1/24Nettype: Poi nt-to-Poi ntOSPF process is 2, AREA: 0, Router ID: 192.168.1.1Cost: 1600, Tran smit Delay is 1 sec, Priority 1Hello interval is 10, Dead timer is 40, Retransmit is 5OSPF INTF State is IPOINT_TO_POINTNeighbor Count is 1, Adjace nt n eighbor count is 1Adjace nt with neighbor 192.168.1.2Loopback0 is up, line protocol is upInternet Address: 10.10.10.1/24Nettype: Point-to-PointOSPF process is 2, AREA: 0, Router ID: 192.168.1.1Cost: 1, Transmit Delay is 1 sec, Priority 1Hello interval is 10, Dead timer is 40, Retransmit is 5OSPF INTF State is IPOINT_TO_POINTNeighbor Count is 0, Adjacent neighbor count is 0Router-B# sh ip routeCodes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connectedD - DEIGRP, DEX - external DEIGRP, O - OSPF, OIA - OSPF inter area ON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2 OE1 - OSPF external type 1, OE2 - OSPF external type 2 DHCP - DHCP typeVRF ID: 0[110,1600] via 192.168.1.1(on Serial1/0) is directly connected, Loopback0 is directly connected, Serial1/0 七、 注意事项和排错1. 每个路由器的 OSPF 进程号可以不同，一个路由器可以有多个OSPF 进程2. OSPF 是无类路由协议，一定要加掩码3. 第一个区域必须是区域 0 八、 配置序列Router-A#show running-confBuilding configuration...Current configuration:!!version 1.3.2Eservice timestamps log date service timestamps debug date no service password-encryption ! hostname Router-A!!interface Loopback0ip address 10.10.10.1 255.255.255.0 no ip directed-broadcastip ospf network point-to-point!interface FastEthernet0/0ip address 192.168.0.1 255.255.255.0 no ip directed-broadcast shutdown!interface Serial1/0no ip addressno ip directed-broadcastphysical-layer speed 64000!in terface Serial1/1ip address 192.168.1.1 255.255.255.0no ip directed-broadcastphysical-layer speed 64000!O10.10.10.0/24 C10.10.11.0/24 C 192.168.1.0/24in terface Asyn c0/0no ip addressno ip directed-broadcast!!router ospf 2network 192.168.1.0 255.255.255.0 area 0 network 10.10.10.0 255.255.255.0 area 0九、共同思考1.2. OSPF与RIP有哪些区另【J? 环回接口有什么好十、课后练习请将地址改为10.0.0.0/24重复以上实验十^一、相关命令详解router ospf配置路由器使用OSPF路由。

eNSP实验：配置单区域的OSPF网络一、实验目的1、理解Route-id的意义2、掌握配置单区域的OSPF网络的方法3、理解OSPF hello-interval和dead-interval的意义二、实验拓扑三、实验步骤1、基本的配置与OSPF配置AR1：sysysname AR1int Gi 0/0/0ip add 192.168.12.1 30int loop 0ip add 1.1.1.1 32qospf 1 router-id 1.1.1.1area 0network 192.168.12.0 0.0.0.3network 1.1.1.1 0.0.0.0qqsave[AR1]sysysname AR2int Gi 0/0/0ip add 192.168.12.2 30int Gi 0/0/1ip add 192.168.23.1 30int loop 0ip add 2.2.2.2 32qospf 1 router-id 2.2.2.2 area 0network 192.168.12.0 0.0.0.3 network 192.168.23.0 0.0.0.3 network 1.1.1.1 0.0.0.0qqsave[AR2]AR3：sysysname AR3int Gi 0/0/0ip add 192.168.23.2 30int loop 0ip add 3.3.3.3 32qospf 1 router-id 3.3.3.3 area 0network 192.168.23.0 0.0.0.3 network 3.3.3.3 0.0.0.0qq[AR3]说明：一台路由器如果要运行OSPF协议，必须存在Router ID。

路由器的ID是一个32比特无符号整数，是一台路由器在自治系统中的唯一标识。

路由器的ID可以手工配置，如果没有通过命令指定ID号，系统会从当前接口的IP地址中自动选取一个作为路由器的ID号。

ospf单区域路由配置1.实验目的1）掌握OSPF单区域路由的配置2）配置虚拟局域网vlan的接口ip3）了解协议报文交互的过程以及协议报文的主要格式特点4）实现跨网络通信2.实验的网络拓扑图3.实验步骤1）按照上图的网络拓扑图进行具体的连线2）在三层交换机switch3560上进行交换机名称的修改；3）开启三层交换机的路由转发功能；4）进行端口vlan划分，并配置虚拟局域网vlan的接口ip；5）设置接口成员的接口类型，并将其加入到指定的虚拟局域网vlan中6）设置ospf单区域路由，并通告指定网段，ospf区域为骨干区域：area 0 7）分别在路由器Cisco2811_1和Cisco2811_2上开启成员接口，并配置接口IP；8）设置ospf单区域路由，并通告指定网段， ospf区域为骨干区域：area 0；9）配置完成后，在PC0上ping PC1，验证两台PC之间的网络的连通性。

PC0上ping PC1以及ARP学习的交互过程的过程如下：PC0自身先进行与运算（目的IP地址与自己的子网掩码逐位相与），运算之后发现网络位不相同，判断出PC0和PC1不属于同一网络，此时PC0上的ARP缓存表为空，没有PC1的Mac地址，由于PC0上ping PC1是跨网段的通信，要先发ARP 包请求网关的MAC地址，拿到网关的MAC地址才能正确封装数据，因此触发PC0在本网络内发送ARP广播请求报文，去学习PC1的Mac地址。

1）PC0 ping PC1，触发构造ICMP报文。

PC0将生成一个ICMP报文，并封装到IP数据包2）在做封装时，由于没有目的主机的Mac地址，此时PC0将调用ARP协议。

为获取目的主机的Mac地址，生成一个ARP请求包，再封装到以太网帧中，发送给上层的三层交换机3）当三层交换机收到ARP包后，首先查看数据帧原Mac地址，并记录PC0的IP 地址和对应的Mac地址，保存到Mac地址表中（交换机的地址学习功能），然后去响应这个ARP包，并作出回应，回应的这个ARP,源IP为三层交换机接口IP，源MAC为三层交换机接口MAC地址，目标IP为PC0的IP，目标MAC为PC0 的Mac。

ØOSPF协议概述ØOSPF协议相关术语ØOSPF数据结构ØOSPF工作过程ØOSPF网络类型ØDR和BDR Ø邻居和邻接关系ØOSPF报文类型Ø邻居状态ØOSPF协议配置流程ØOSPF协议配置命令•RIP是基于距离矢量算法的路由协议，存在着收敛慢、路由环路、可扩展性差等问题。

•OSPF是IETF组织开发的基于链路状态的动态路由协议，能够解决RIP所面临的诸多问题，是目前使用最广泛的路由协议。

•本次任务介绍OSPF协议的基本概念和原理，以及OSPF单区域的配置方法。

ØOSPF（Open Shortest Path First）是IETF组织开发的基于链路状态的动态路由协议，不依赖于邻居进行路由决策，且具有更先进的路由算法及诸多功能特性，是目前使用最广泛的内部网关路由协议。

ØOSPF引入了区域（area）的概念，可实现灵活的分级管理，通常应用于大规模的网络环境中。

ØOSPF在区域内采用SPF最短路径算法保证区域内部无环路；区域间通过区域连接规则及域间路由注入规则保证区域间无环路。

ØOSPF支持CIDR、路由汇总、等值路由、报文认证等特征。

Ø区域Area•区域ID：一个32bit非负整数，以整数或点分十进制进行表示。

如：Area0.0.1.0等价于Area256。

•骨干区域：区域ID为0的区域，其它区域为非骨干区域。

•区域连接：OSPF路由域中的其它区域必须要与骨干区域连接 。

OSPF区域概念ØRouter-ID•Router-ID也是一个32bit的非负整数，以点分十进制的形式表示，Router-ID是OSPF路由器在全域中的唯一标识。

•Router-ID可以通过手工来指定，若无手工指定，则选择环回接口中最大的IP地址；若未创建环回接口，则选择激活的物理接口中最大的IP地址。
