泵的基础知识

水泵基础必学知识点
1. 水泵的工作原理：水泵通过旋转叶轮产生离心力，将液体引入泵体，并通过压力差将液体推出泵体，实现液体的输送。

2. 水泵的分类：常见的水泵有离心泵、柱塞泵、螺杆泵、自吸泵等。

根据用途和工作原理的不同，水泵还可分为给水泵、排水泵、清洁水泵、污水泵等。

3. 水泵的选型：在选择水泵时需要考虑液体的性质、流量需求、扬程
要求等因素。

根据这些需求来确定合适的水泵类型和规格。

4. 水泵的性能参数：常见的水泵性能参数有流量、扬程、功率、效率等。

这些参数反映了水泵的工作能力和效果。

5. 水泵的安装与维护：水泵的安装要求水平稳固，进出口管道连接牢固，且有足够的密封。

在使用过程中需要定期检查维护，如清理进出口、更换密封件、检修电机等。

6. 水泵的故障排除：水泵可能出现各种故障，如启动困难、流量减小、压力下降等。

故障排除需要根据具体情况进行检查，在检查时需要注
意安全措施。

7. 水泵的节能措施：水泵的运行主要消耗电能，因此节能对于降低运
行成本和保护环境都非常重要。

可以采取的节能措施包括选择高效水泵、优化系统设计、合理调整运行参数等。

8. 水泵的应用领域：水泵广泛应用于工农业生产和生活领域，例如给水、供暖、农田灌溉、污水处理、工业生产等。

不同应用领域需要不
同类型的水泵。

这些是水泵基础必学的知识点，希望对你有所帮助！。

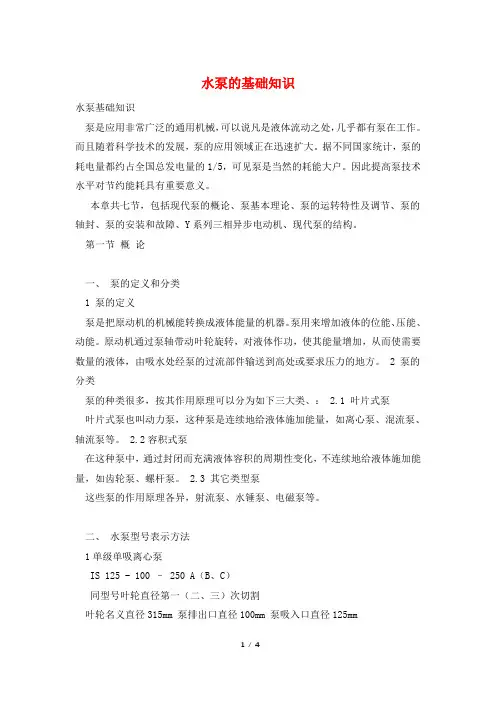

水泵的基础知识水泵基础知识泵是应用非常广泛的通用机械，可以说凡是液体流动之处，几乎都有泵在工作。

而且随着科学技术的发展，泵的应用领域正在迅速扩大。

据不同国家统计，泵的耗电量都约占全国总发电量的1/5，可见泵是当然的耗能大户。

因此提高泵技术水平对节约能耗具有重要意义。

本章共七节，包括现代泵的概论、泵基本理论、泵的运转特性及调节、泵的轴封、泵的安装和故障、Y系列三相异步电动机、现代泵的结构。

第一节概论一、泵的定义和分类1 泵的定义泵是把原动机的机械能转换成液体能量的机器。

泵用来增加液体的位能、压能、动能。

原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸水处经泵的过流部件输送到高处或要求压力的地方。

2 泵的分类泵的种类很多，按其作用原理可以分为如下三大类、： 2.1 叶片式泵叶片式泵也叫动力泵，这种泵是连续地给液体施加能量，如离心泵、混流泵、轴流泵等。

2.2容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量，如齿轮泵、螺杆泵。

2.3 其它类型泵这些泵的作用原理各异，射流泵、水锤泵、电磁泵等。

二、水泵型号表示方法1单级单吸离心泵IS 125 - 100 – 250 A（B、C）同型号叶轮直径第一（二、三）次切割叶轮名义直径315mm 泵排出口直径100mm 泵吸入口直径125mm符合国际标准的单级单吸清水离心泵NB （ SB KQW DFW ）150 – 350 （I） A （B C）格兰富水泵单级端吸泵（同IS）上海申宝单级单吸泵流量分类上海凯泉标准卧式单级泵叶轮名义直径上海东方卧式离心泵泵进（出）口直径2 单级单吸立式管道式离心泵DFG（KQL SBL ） 200 – 400 （I） A （B C）上海东方立式管道泵直（同上）上海凯泉立式管道泵叶轮名义直径上海申宝立式管道泵泵进出口直径 3 单级双吸中开离心清水泵250 S （Sh） 14 A（B）吸入口直径，mm 叶轮直径第一、二切割单级双吸清水离心泵扬程，m （从驱动端看，泵为顺时针方向旋转）从驱动端看，泵为逆时针方向旋转 4 多级清水离心泵D （DG） 100 – 20 X 5多级清水离心泵级数多级锅炉给水离心泵单级扬程，m流量，m3/h三、叶片泵的过流部件和结构形式1 叶片式泵的过流部件叶片式泵的主要过流部件有吸水室、叶轮和压水室（导叶）。

粘 度 SUS 100 250 500 750 1000 流量降低率 % 3 8 14 19 23 扬程降低率 % 2 5 11 14 18 功率增加率 % 10 20 30 50 65 粘度对泵的性能有显著影响，粘度取值范围应按照制造厂商的建议。 离心泵性能取决于叶轮设计，粘度对泵的设计性能的影响，在变容泵 中较离心泵影响更大，因此不允许粘度有大的变化。
离心泵
离心泵的定义
利用靠装有叶片的叶轮高速旋转产生的离心力完成对 液体的压送的泵。
离心泵的发展历史
利用离心力输水的想法最早出现在列奥纳多·达芬奇所作的草图中。1689年，法国物理学 家帕潘发明了四叶片叶轮的蜗壳离心泵。但更接近于现代离心泵的，则是1818年在美国出现 的具有径向直叶片、半开式双吸叶轮和蜗壳的所谓马萨诸塞泵。1851～1875年，带有导叶的 多级离心泵相继被发明，使得发展高扬程离心泵成为可能。
注： 动力泵——主要是离心型——由径向力、动力提升
或动量变化形成压力。在离心泵中能量 连续地传给液体，根据叶轮的不同设计 产生径向的、轴向的或混合的液流。
变容泵——往复泵的每一冲程或转子泵的每一转都 将排出一定量的液体。通过交替改变或 置换一个或多个空腔中有限的液体体积， 使能量间歇脉动地增加。
1840～1850年，美国沃辛顿发明泵缸和蒸汽缸对置的，蒸汽直接作用的活塞泵，标志着现代 活塞泵的形成。19世纪是活塞泵发展的高潮时期，当时已用于水压机等多种机械中。然而随着需 水量的剧增，从20世纪20年代起，低速的、流量受到很大限制的活塞泵逐渐被高速的离心泵和回 转泵所代替。但是在高压小流量领域往复泵仍占有主要地位，尤其是隔膜泵、柱塞泵独具优点， 应用日益增多。
离心泵
离心泵
例如离心泵在W12-1油田的应用 离心泵

泵的基础知识
叶片式泵
离心泵
混流泵
旋涡泵
轴流泵
泵的基础知识
离心泵
泵的基础知识
旋涡泵
泵的基础知识
往复泵
泵的基础知识
往复泵
活塞泵
柱塞泵
泵的基础知识
齿轮泵
泵的基础知识
螺杆泵
泵的基础知识
蒸汽喷射泵
蒸汽喷射泵
泵的基础知识
3
离心泵
25
泵的基础知识
离心泵的工作原理
当电动机带动泵轴和叶轮旋转时，液体随 叶轮一起做圆周运动，在离心力的作用下 由叶轮中心向外周抛出﹐液体获得动能增 量。 在液体自叶轮中心抛出后，叶轮中心部分 造成低压区，于是液体不断被吸入。
泵的基础知识
轴流泵的分类
按泵轴方向分类：卧式泵、立式泵、斜式泵
卧式泵：轴水平放置，安装要求低 立式泵：前大型轴流泵大多为立式 斜式泵：轴介于垂直与水平之间安装
泵的基础知识
轴流泵的分类
按叶片调节方式分类：固定叶片泵、半调节叶片泵、全调节叶片泵
固定叶片泵：叶片与轮毂固定在一起，叶片不可调 半调节叶片泵：停机拆下叶轮后可调节叶片安装角 全调节叶片泵：有一套调节机构使泵在运转中可以调节叶片安装角，以适应
Pu mgH QgH
式中 ρ—泵输送液体的密度；Q—泵流量；H—扬程。
泵的基础知识
（5）泵效率(efficiency) 泵的轴功率和输出功率之差是泵内的损失功率。泵效率为泵输 出功率与泵轴功率之比，用符号η表示。 泵效率的表达式为 Pu 100 %
Pa
泵的基础知识
（5）汽蚀余量(net positive suction head) 泵入口处，单位质量液体所具有的超过该温度下饱和蒸汽压 （气化压力）的富裕能量，这是反映泵吸入性能的主要参数， 习惯用符号△h 表示，单位为m。国外称此为净正吸入压头，用 NPSH表示。 泵汽蚀余量越小，抗汽蚀性能越好。
