装订线
中北大学电工电子实验教学中心
_____________________________实验准备报告

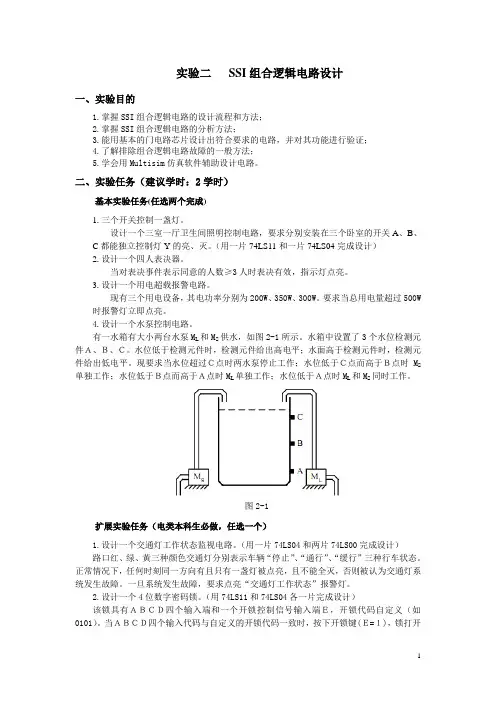

实验题目：
学生姓名：______________学号：______________班级：______________指导老师：_________ 一、实验目的：
学习用SSI门进行组合逻辑电路设计的基本步骤，培养用数字电子技术分析实际问题和解决问题的能力。
二、实验内容
必做内容：血型关系检测电路的设计（要求用与非门实现）。
选作内容：锅炉自动报警电路的设计（要求用与非门实现），详解见Page9
三、设计、计算实验内容（写不下自己增加页面）
1、实验内容分析：
人类有4种血型，A、B、AB和O型。
输血者和受血者的血型必须符合下述原则：
1)O型血可以输给任意血型的人，但O型血的人只能接受O型血；
2)A型血能输给A型和AB型血型的人，而A型血的人可以接受A型和O型血；
3)B型血能输给B型和AB型血型的人，而B型血的人只能接受B型和O型血；
4)AB型血只能输给AB型血的人，但AB型血的人可以接受所有血型的血。
输血者和受血者之间的关系可以用图一表示。
输血者
A
AB
O
B
A
AB
O
B
图1 血型关系示意图
受血者
第1 页共10 页
_____________________________实验准备报告
装订线2、编码：
1)O型血用00表示；A型血用01表示；B型血用10表示；AB型血用11表示。
2)输血者和受血者分别用AB和CD表示。
3)输血结果用F表示，其中F=1表示二者能够输血，
F=0表示二者不能输血。
3、列真值表：
表一输血关系真值表
4、列卡诺图化简：
C A
D B F +=⇒C A D B C A D B F F •=+==
5、逻辑电路图：
&
&
&
&
&
&
悬空
悬空悬空
A
D C
B
F
图二 卡诺图
装订线6、实验电路连接：
实验采用74LS00芯片实现，逻辑电路图的链接如图三所示：
A
B
C
D
悬空
悬空悬空
F
图三逻辑电路图
四、实验测试参数表格及步骤
（注：图表应认真设计和绘制，不得徒手勾画，图和表加标注，按顺序为图一###、图二####…、表1###、表2####…，居中，图标标注于图下方，表标注于表上方。
）
五、实验仪器及器件
（注：写明每台仪器对应测试电路的参数）
1、数字逻辑电路实验箱。
2、数字逻辑电路实验箱扩展板。
3、芯片74LS00。
4、数字万用表。
二、本次实验总结及心得体会，建议
1.我知道了如何检定门电路的好坏；
2.我明白了74LS00芯片的使用方法以及针脚定义；
3.我了解了如何用SSI门进行组合逻辑电路设计及其基本步骤，提升了用数字电子技术分
析实际问题和解决问题的能力；
预习报告要求：
(1)写清设计每一步骤
(2)写清实验题目
(3)分析题目设置输入、输出逻辑变量(变量编码)
(4)写出真值表
(5)用卡诺图化简
(6)列出最佳与非表达式
(7)画出电路图
(8)列出实验用元件表
(9)写出实验用真值表（并写出理论值）
参考资料：
选做实验：
锅炉自动报警电路的设计（自己设计电路）
表示量：
A:开关（1开，0关）
B:温度（1超标，0正常）
C:压强（1超标，0正常）
F:输出（1报警，0正常）
开关打开时不报警。
开关闭合时，超标才报警。
列出真值表，8种有3种报警
画出卡渃图
A BC
00 01 11 10
0 0 0 0 0 1
1
1
1
AC AB AC AB ⋅=+=
A
F
C
&
&
&
B。
