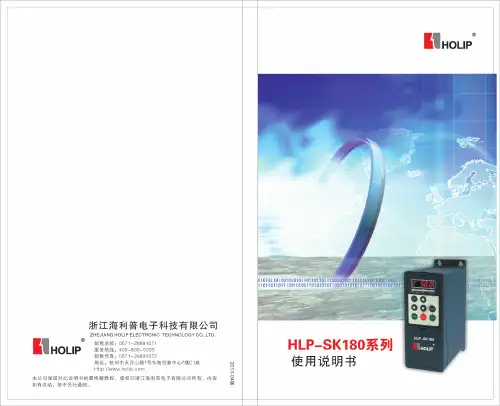

海利普HLP-SK180系列变频器在永磁同步电机上PM电机调试指南

目录一、前言（1）、购入时注意事项（2）、HLP系列铭牌说明二、安全使用注意事项（1）、送电前（2）、送电中（3）、运转中三、产品标准规格（1）、产品个别规格（2）、产品通用规格四、储存及安装（1）、储存（2）、安装场所及环境（3）、安装空间与方向五、配线（1）、主回路配线图（2）、接线端子说明（3）基本配线图（4）、配线注意事项六、数位操作器说明（1）、数位操作器说明（2）、显示项目说明（3）、操作说明七、试运行（1）、运行前检查（2）、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法（1）、保养检查注意事项（2）、定期检查项目（3）、故障信息及排除方法（4）、故障及分析十一、周边设施选用及配置（1）、选件（2）、配置十二、附录附录一：简单应用举例附录二：机器外型及安装尺寸附录三：面板外型及安装尺寸附录四：使用者记录及反馈因公司产品更新，本册内容若有更改，恕不另行通知。

*本说明书为2.0版本一、 前言承蒙您惠顾HLP 系列多功能，高性能通用变频调速器。

在使用变频器前请详细阅读本使用说明书，以便正确安装使用机器，充分发挥其功能，并确保安全。

请永久保存此说明书，以便日后保养、维护、检修时使用。

变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电机工程人等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。

本说明书如有变动，恕不另行通知。

-1-⑴购入时注意事项：本机出厂前均作严格的包装处理，但考虑运输途中的各种因素，装配前请特别注意下列事项，如有异常，请通知本产品经销商或本公司相关人员。

●搬运中是否损坏或变形。

●包装解开时是否有HLP系列变频器一台及使用说明书一本。

●所订购的规格是否与铭牌相符合（使用电压及KV A数）。

●内部装配的零件，配线及电路板是否异常。

●各端子部分紧锁，机器内是否有异物存在。

海利普变频器A系列说明书海利普变频器A系列说明书目录1、引言1.1 产品概述1.2 适用范围1.3 术语定义2、技术规格2.1 性能参数2.2 外形尺寸2.3 电气参数2.4 环境条件3、安装要求3.1 安装环境选择3.2 安装步骤3.3 连接示意图4、使用说明4.1 开机操作4.2 关机操作4.3 运行模式切换4.4 参数调节方法5、故障排除5.1 常见故障现象与解决方法5.2 故障代码及解释6、维护与保养6.1 维护周期6.2 清洁与防尘6.3 系统检查与调试7、安全警示7.1 可能存在的危险性7.2 安全操作规范7.3 应急处理措施附件.1、安装示意图2、电路图3、参数表注解：- A系列：指海利普变频器产品系列中的型号A- 变频器：通过调整输入电压频率来实现电机转速调节的电器设备- 适用范围：本产品适用于工业自动化场景中，需要实现电机转速控制的各类设备。

- 性能参数：包括额定功率、输入电压、输出电压、频率范围等参数。

- 安装环境选择：根据变频器的散热要求和防护等级，选择合适的安装位置。

- 开机操作：将变频器连接电源，按下启动按钮并按照相关步骤设置参数。

- 关机操作：按下停止按钮，并按照相关步骤进行关机操作。

- 运行模式切换：可以通过面板上的按钮或者远程控制器切换运行模式，如手动、自动、远程等。

- 参数调节方法：通过按键或软件设置参数，包括电机额定功率、运行频率、加速度等。

- 故障排除：了一些常见故障现象，并提供解决方法。

- 故障代码及解释：给出了可能出现的故障代码，并解释了其含义和处理方法。

- 维护周期：推荐的定期维护和保养周期。

- 清洁与防尘：介绍了如何进行清洁和防尘工作。

- 系统检查与调试：提供了一些系统检查和调试的方法和注意事项。

- 可能存在的危险性：了使用过程中可能存在的安全隐患。

- 安全操作规范：给出了安全操作的相关规范和建议。

- 应急处理措施：在出现紧急情况时的相关处理措施。

本文档涉及附件：1、安装示意图：详细展示了变频器的安装示意图，方便用户进行安装操作。

海利普企业简介营销服务网络图*图注红：销售服务中心蓝：办事处浙江海利普电子科技有限公司成立于2001年，于2005年纳入Danfoss旗下，成为其全资子公司。

丹佛斯是丹麦最大的跨国工业制造公司，创立于 1933年，丹佛斯以推广应用先进的制造技术，并关注节能环保而闻名于世，是制冷和空调控制，供热和水控制，以及传动控制等领域处于世界领先地位的产品制造商和服务供应商。

在过去的10年中，海利普经历了巨大的变化，已发展成一家集研发、生产、销售于一体的国家级高新技术企业，同时也是国内唯一一家拥有省级变频研发中心的企业。

海利普是目前中国最大的变频器生产厂家，其核心产品HLP系列变频器，广泛应用于起重、纺织、印染 、石油、化工、建筑、建材、橡胶、塑料、包装、印刷、造纸、食品、饮料、环保、水处理、机床等行业，先后被列入“国家重点新产品”、 “国家火炬计划项目”，并于2004年被授于“浙江省名牌产品”、“国内最具有竞争力的产品”。

为了适应丹佛斯在中国建立第二家乡市场的战略，海利普依靠丹佛斯的强大支持，寻求高速发展，更加巩固了海利普在中国变频器领域的领先地位，同时逐渐成为丹佛斯旗下的能源电子部在亚太地区的制造和物流中心。

公司愿景：比市场增长更快，成为中国市场品质最高的知名品牌。

目录通用型变频器HLP-A通用型变频器 / 4HLP-C+迷你型变频器 / 12矢量型变频器HLP-B高性能矢量型变频器/ 17HLP-NV矢量型变频器 / 24专用型变频器HLP-P风机/水泵专用变频器 / 30 HLP-H中频机 / 36HLP-F纺织专用变频器 / 40HLP-J注塑机专用变频器 / 43HLP-CP跑步机/手套机专用变频器 / 47 HLP-M机床专用变频器 / 51常用选配件直流电抗器 / 55交流输入/输出电抗器 / 55输入/输出滤波器 / 57制动单元与制动电阻 / 57接线用断路器及漏电开关 / 58电磁接触器及浪涌吸收器 / 59隔离变压器 / 59 海利普变频器 系列产品本产品为通用型变频器，软件功能强大，具有多种控制方式；内置PID、简易PLC；输出转矩高（150%/1分钟），过载能力强，广泛应用于编织、化纤、印染、塑料、轻工、机械、化工、钢铁、造纸等各种行业，并受到用户的一致好评。

变频器调试步骤第一篇：变频器调试步骤变频器的参数设置和现场调试【变频器的参数设置】变频器的参数设定在调试过程中是十分重要的。

由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT或整流桥等器件。

变频器的品种不同，参数量亦不同。

一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。

但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时，再调整其他参数。

【现场调试常见的几个问题处理】起动时间设定原则是宜短不宜长，具体值见下述。

过电流整定值OC过小，适当增大，可加至最大150％。

经验值1.5～2s/kW，小功率取大些；大于30kW，取>2s/kW。

按下起动键*RUN，电动机堵转。

说明负载转矩过大，起动力矩太小(设法提高)。

这时要立即按STOP停车，否则时间一长，电动机要烧毁的。

因电机不转是堵转状态，反电热E=0，这时，交流阻抗值Z=0，只有直流电阻很小，那么，电流很大是很危险的，就要跳闸OC动作。

制动时间设定原则是宜长不宜短，易产生过压跳闸OE。

具体值见表1的减速时间。

对水泵风机以自由制动为宜，实行快速强力制动易产生严重“水锤”效应。

起动频率设定对加速起动有利，尤以轻载时更适用，对重载负荷起动频率值大，造成起动电流加大，在低频段更易跳过电流OC，一般起动频率从0开始合适。

起动转矩设定对加速起动有利，尤以轻载时更适用，对重载负荷起动转矩值大，造成起动电流加大，在低频段更易跳过电流OC，一般起动转矩从0开始合适。

【基底频率设定】基底频率标准是50Hz时380V，即V/F=380/50=7.6。

海利普变频器恒压供水参数设置参考CD010 参数锁定0:无效 1:有效CD033 运行指令来源0:操作器操作运行指令由数位操作器给定。

1:外部端子操作运转指令由外部端子给定。

即多功能输入端子给定。

2:通讯口操作运转指令由通讯口给定。

CD065 模拟量输入选择0:0~10V (VI) 1:0~5V (VI) 2:0~20mA (AI)3:4~20mA (AI) 4:0-10V (VI)与4-20mA叠加(AI)5:0~10V (RI) 6:0~10V(RI)与0~10V叠加(VI)7:0~10V (RI)与0~20mA叠加(AI)AI、 VI 、RI分别对应相应的模拟量频率此参数设定可以满足不同的模拟输入信号。

当CD065=4时,输出频率=1/2(U/Umax+I/Imax)×50Hz其中:U:模拟量电压量 Umax:最大模拟量电压量I:模拟量电流量 Imax:最大模拟量电流量如:当模拟量分别输入为+10V和2 0 mA时,变频器输出频率为50Hz。

当CD065=6时,输出频率=(URI/10+UVI/10) ×50Hz如:当模拟量分别输入URI =+1V和UVI =+6V时,变频器输出频率为35HZ,当(URI/10+UVI/10)≥1 时,变频器输出频率为50HZCD115 停机压力准位该参数设定主泵进入休眠时的压力准位,详见后面说明。

停机压力值=PID目标值×CD115设定值PID目标值计算方法详见CD154中的参数说明CD116 停机准位连续时间该参数设定进入睡眠状态前,在停机压力准位状态下持续保持的时间。

CD117 唤醒准位该参数设定休眠状态到苏醒时的唤醒压力准位唤醒压力值=PID目标值×CD117设定值CD118 睡眠频率该参数设定进入睡眠时的最低运行频率CD119 睡眠频率连续时间该参数设定进入睡眠时,在睡眠频率下需运行的连续时间。

CD130 马达额定电压CD131 马达额定电流CD132 马达极数CD133 马达转速CD150 比例常数(P) **设定范围:0.0~1000.0% 单位:0.1% 出厂值:100CD151 积分时间(I) **设定范围:0.0~1000.0S 单位:0.1S 出厂值:5.0CD152 微分时间(D) **设定范围:0.00~10.00s 单位:0.01s 出厂值:0.00CD153 目标值 **设定范围:0.00~99.99kg 单位:0.01kg 出厂值:5.00控制目标值可由外部电压信号或面板设定,99.99公斤目标值对应模拟量+10V时频率。
