中央分隔带手孔井砌筑施工技术交底

  • 格式：docx
  • 大小：27.04 KB
  • 文档页数：3
6、依据照明设计图纸以及设计变更，中央分隔带照明手孔井全部改为600*600防盗手孔井，具体桩号位置详见附图。
7、照明手孔井垫层高程应略低于过路管管底高程，垫层采用C15砼，垫层尺寸为1040*1040mm，垫层较墙体外壁宽出100mm，采用M10水泥砂浆砌筑红机砖，墙体厚度为120mm，然后在墙120墙内侧砌筑一层立砖，即手孔井净空480*480mm。
12、墙体与基础应结合严密、不漏水，结合部的内外侧应用1：2.5水泥砂浆抹八字，基础进行抹面处理的可不抹内侧八字角。
年月日
交底人
技术负责人
接方负责人
其他接收人签名
B2
施工技术交底记录
工程名称
施工单位
施工部位
施工内容
中央分隔带手孔井砌筑
交底内容:
四、质量标准
1、管道中心线不得大于±10mm。
2、直通型人(手)孔的中心位置不得大于100mm。
三、施工方法
1、本工程通讯手孔井及照明手孔井位于道路中央分隔带内，测量人员根据通讯及照明专业管线过路管位置定出手孔井位置，并将槽底平整完毕后约专业监理工程师复检后进行垫层砼浇筑施工。
2、依据05X101-2（45）图集，通讯手孔井净空920*1120mm，外壁尺寸为1400*1700mm，垫层尺寸每边超出墙体外壁120mm，垫层砼浇筑时在中央放置一φ200pvc管渗水孔。
B2
施工技术交底记录
工程名称
施工单位
施工部位
施工内容
中央分隔带手孔井砌筑
交底内容:
一、施工准备
1、技术准备：测量人员将各专业中央分隔带手孔井位置定出且砼垫层施工完毕。
2、机具准备：装载机、水车、砌筑工具等。
3、本次手孔井砌筑包括通讯及照明手孔井。
二、工艺流程
测量放线→沟槽清理→验线→垫层砼浇筑→测量放线→手孔井砌筑
五、安全注意事项
1、装载机司机必须持证上岗，并且在运送砖及砂时应有专人指挥。
2、施工人员进入现场必须佩戴安全帽。
3、施工现场禁止吸烟。
4、瓦工在砌筑过程中，配合瓦工施工人员搬运砖或端砂浆时防止砖掉落伤人。
年 月 日
交底人
技术负责人
接方负责人
其他接收人签名
5、井内预埋支架穿钉待手孔井砌筑完成后用膨胀螺栓将支架固定，本工程手孔井盖板为钢筋砼盖板，盖板为预制盖板，盖板安装时底部应座浆，座浆标号不应小于砌
年 月 日交底人ຫໍສະໝຸດ 技术负责人接方负责人
其他接收人签名
B2
施工技术交底记录
工程名称
施工单位
施工部位
施工内容
中央分隔带手孔井砌筑
交底内容:
筑砂浆标号。具体桩号及做法详见附图、附表。
9、照明手孔井砌筑高度根据过路管高程及中央分隔带种植土厚度确定，本次暂砌筑至路床以上50cm，待中央分隔带种植土厚度确定后再将强身砌筑，然后穿线经有关部门验收合格后方可进行C30砼浇筑。详见附图。
10、砼垫层浇筑时，在垫层中央安放一φ200pvc管圆型渗水孔，垫层厚度为100mm。
11、中央分隔带照明及通讯过路管进入手孔井时，保证进入管头与手孔井内壁齐平，并在强身砌筑过程中，随砌筑随将砖缝内外侧勾平。
3、砖砌体砂浆饱满程度应不低于80％，砖缝宽度应为8～12mm，同一砖缝的宽度应一致。
4、砌体必须垂直，砌体顶部四角应水平一致；砌体的形状，尺寸应符合设计图纸要求。
5、勾缝的砌体，勾缝应整齐均匀，不得空鼓，不应脱落或遗漏
6、墙体的垂直度(全部净高)允许偏差应不大于±10mm，墙体顶部高程允许偏差不应大于±20mm。
3、本工程通讯垫层砼为C15，砌筑采用MU5烧结普通砖，砂浆采用M5水泥砂浆，砌筑时根据每道过路管高程确定手孔井底高程，保证管底距垫层顶30cm，在管道进口对面墙体上距管顶以下20cm处安放φ16拉力环，拉力环应距中安放且外露10cm。
4、通讯手孔井砌筑高程根据管顶高程至中央分隔带种植土顶高程而定，本次砌筑暂砌筑至路床以上50cm高程，待中央分隔带种植土厚度确定后在继续砌筑。

合集下载

井砌筑技术安全交底模板

井砌筑技术安全交底模板

一、交底目的为确保井砌筑施工过程中的安全，预防安全事故的发生，特制定本安全交底。

二、交底内容1. 施工人员要求（1）施工人员必须进行入场安全教育，经考试合格后方可进场。

（2）进入施工现场必须戴合格安全帽，系好下额带，锁好带扣。

（3）施工人员应熟悉井砌筑施工技术，掌握安全操作规程。

2. 施工现场安全要求（1）施工现场应设置明显的警示标志，确保施工人员能够随时了解施工区域的安全情况。

（2）施工现场应保持道路畅通，不得随意堆放材料、工具等杂物。

（3）施工设备、机具应定期检查、维护，确保其安全性能。

3. 井砌筑施工安全措施（1）在深度超过1.5m的沟槽基础内作业时，必须检查槽帮有无裂缝，确定无危险后方可作业。

距槽边1m内不得堆放沙子、砌体等材料。

（2）砌筑高度超过1.2m时，应搭设脚手架作业；高度超过4m时，采用内脚手架必须支搭安全网，用外脚手架应设防护栏杆和挡脚板方可砌筑，高处作业无防护时必须系好安全带。

（3）脚手架上堆料量（均布荷载每m²不得超过200kg，集中荷载不超过150kg），码砖高度不得超过3皮侧砖。

同一块脚手板上不得超过二人，严禁用不稳固的工具或物体在架子上垫高操作。

（4）砌筑作业面下方不得有人，交叉作业必须设置可靠、安全的防护隔离层，在架子上斩砖必须面向里，把砖头斩在架子上。

挂线的坠物必须牢固。

不得站在墙顶上行走、作业。

（5）向基坑内运送材料、砂浆时，严禁向下猛倒和抛掷物料、工具。

（6）人工用手推车运砖，两车前后距离平地上不得小于2m，坡道上不得小于10m。

装砖时应先取高处，后取低处，分层按顺序拿取。

采用垂直运输，严禁超载；采用砖笼往楼板上放砖时，要均匀分布；砖笼严禁直接吊放在脚手架上。

吊砂浆的料斗不能装的过满。

4. 施工现场环境保护（1）施工现场应做好垃圾分类处理，严禁乱扔垃圾。

（2）施工现场应保持环境卫生，定期进行洒水降尘。

5. 应急处理（1）施工现场应配备必要的应急救援器材，如急救箱、灭火器等。

中央分隔带技术交底

中央分隔带技术交底

4.3 施工要点
4.3.1各类排水设施的位置、断面、尺寸、坡度、标高及使用材料应符合设计图纸要求。
4.3.2排水设施要保证纵坡顺适，沟底平整，排水畅通，无冲刷和无阻水现象。
4.3.3土工织物作反滤层施工时，在底部及两侧壁铺好就位，并预留顶部覆盖所需的土工织物，并拉直平顺紧贴下垫层，所有纵向或横向的搭接缝要交替错开，搭接长度均不小于30cm。
路面水通过路面、路肩横坡漫流至路基两侧，挖方段水直接漫流入边沟，再经排水沟排至路外；超高路段在中央带边缘设置纵向排水沟，并每隔一定距离设置一处集水井，通过横向排水管排出路基。
沥青混凝土面层的路面表面水通过裂缝或孔隙渗入路面结构内部，这部分水逐渐聚集在下封层上部附近，由路拱横向渗流至路面边缘，并通过土路肩内设置的碎石盲沟，将此部分水排除路基范围外。对于边部为路肩墙的路段，则通过在挡墙上，底基层边缘设置横向排水管将水排出路基范围外。
认真接受监理单位和现场工程质量监督站的监督。为监理人员提供准确数据和创造必要的工作条件，本着分工不同目标一致的态度，接受监理工程师的意见，做到自始至终密切配合，坚决服从。
6．工期保证措施
湖北大广南公路项目路面工程
第3标项目经理部
2010年12月20日
4.2.3 中央分隔带路缘石施工工艺：
路缘石全部采用集中预制，运至现场安装的方法施工。路缘石预制时要求模板尺寸必须符合设计要求，模板全部采用定型钢模，预制时混凝土必须振捣到位，不得出现漏浆及振捣不密实的情况。
路缘石预制强度达到一定要求后，方可运往安装现场，路缘石装卸必须轻拿轻放。路缘石开始安装前应放样确定边线并测其高程，根据实际标高与设计标高进行调整，安装时采用挂线法施工，底座先采用M7.5沙浆进行调平，然后将路缘石放至砂浆上面，采用胶锤将路缘石上部调平，路缘石与路缘石之间要求离1cm缝隙，缝隙采用M7.5砂浆灌缝。
井砌筑工程安全技术交底模板

井砌筑工程安全技术交底模板

一、工程概况1. 工程名称：[项目名称]2. 工程地点：[具体地点]3. 施工单位：[施工单位名称]4. 监理单位：[监理单位名称]二、安全技术交底1. 施工人员必须进行入场安全教育，经考试合格后方可进场。

进入施工现场必须戴合格安全帽，系好下额带，锁好带扣。

2. 施工前，应检查施工现场的排水、照明、通风等设施是否符合安全要求，确保施工环境安全。

3. 砌筑前，应对井口周边进行清理，确保无障碍物，防止人员跌落。

4. 井砌筑施工应按照设计图纸和施工规范进行，确保工程质量。

5. 砌筑过程中，应遵循以下安全操作规程：（1）施工人员应佩戴安全帽、安全带等个人防护用品。

（2）施工人员应遵守操作规程，不得擅自改变施工方法。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）施工人员应保持现场整洁，不得将杂物堆放在施工区域。

6. 井砌筑施工过程中，应注意以下安全事项：（1）井口周边应设置围栏，防止非施工人员进入。

（2）井口周边应设置警示标志，提醒过往行人注意安全。

（3）施工过程中，应保持井口周边排水畅通，防止积水。

（4）施工人员应定期检查井口周边的土质情况，防止坍塌。

（5）施工过程中，应避免对周边地下管线造成破坏。

7. 井砌筑施工过程中，应注意以下施工安全：（1）砌筑材料应堆放在指定区域，不得占用施工通道。

（2）砌筑过程中，应确保砌筑材料的稳定性，防止坠落。

（3）施工人员应遵守操作规程，不得在井口周边行走、站立。

（4）施工过程中，应保持井口周边的整洁，防止杂物掉落。

8. 施工完成后，应对井口周边进行清理，确保无安全隐患。

三、应急措施1. 发生人员受伤事故时，应立即停止施工，组织人员进行救治。

2. 发生火灾、触电等事故时，应立即切断电源，拨打火警电话报警。

3. 发生坍塌、坠落等事故时，应立即采取救援措施，确保人员安全。

四、验收标准1. 井砌筑工程应按照设计图纸和施工规范进行验收。

2. 井砌筑工程应确保质量，无裂缝、脱落、变形等现象。

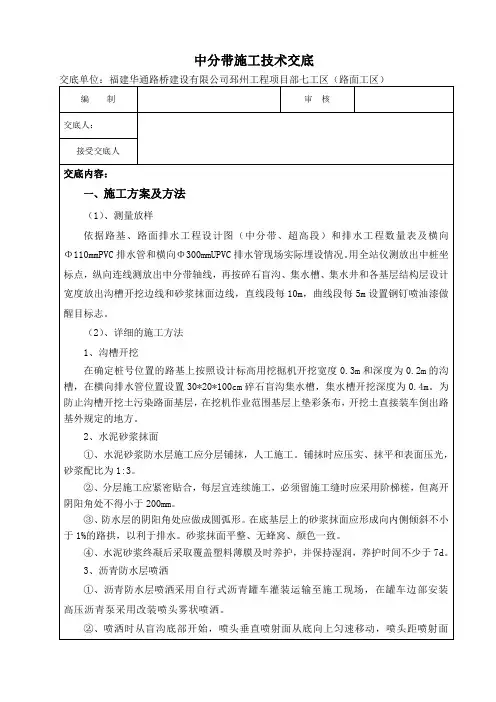

中分带施工技术交底
