化工原理课后习题答案（夏清、陈常贵主编.化工原理.天津大学出版社,2005.）第一章流体流动2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3= ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ5．用本题附图中串联Ｕ管压差计测量蒸汽锅炉水面上方的蒸气压，Ｕ管压差计的指示液为水银，两Ｕ管间的连接管内充满水。
第一章：流体流动二、本章思考题1-1 何谓理想流体？实际流体与理想流体有何区别？如何体现在伯努利方程上？1-2 何谓绝对压力、表压和真空度？表压与绝对压力、大气压力之间有什么关系？真空度与绝对压力、大气压力有什么关系？1-3 流体静力学方程式有几种表达形式？它们都能说明什么问题？应用静力学方程分析问题时如何确定等压面？1-4 如何利用柏努利方程测量等直径管的机械能损失？测量什么量？如何计算？在机械能损失时，直管水平安装与垂直安装所得结果是否相同？1-5 如何判断管路系统中流体流动的方向？1-6何谓流体的层流流动与湍流流动？如何判断流体的流动是层流还是湍流？1-7 一定质量流量的水在一定内径的圆管中稳定流动，当水温升高时，将如何变化？1-8 何谓牛顿粘性定律？流体粘性的本质是什么？1-9 何谓层流底层？其厚度与哪些因素有关？1-10摩擦系数λ与雷诺数Re及相对粗糙度的关联图分为4个区域。
每个区域中，λ与哪些因素有关？哪个区域的流体摩擦损失与流速的一次方成正比？哪个区域的与成正比？光滑管流动时的摩擦损失与的几次方成正比？1-11管壁粗糙度对湍流流动时的摩擦阻力损失有何影响？何谓流体的光滑管流动？1-12 在用皮托测速管测量管内流体的平均流速时，需要测量管中哪一点的流体流速，然后如何计算平均流速？三、本章例题例1-1 如本题附图所示，用开口液柱压差计测量敞口贮槽中油品排放量。
已知贮槽直径D为3m，油品密度为900kg/m3。
压差计右侧水银面上灌有槽内的油品，其高度为h1。
已测得当压差计上指示剂读数为R1时，贮槽内油面与左侧水银面间的垂直距离为H1。
试计算当右侧支管内油面向下移动30mm后，贮槽中排放出油品的质量。
HH1DR11CEFBA10mn11-1附图解：本题只要求出压差计油面向下移动30mm时，贮槽内油面相应下移的高度，即可求出排放量。
m首先应了解槽内液面下降后压差计中指示剂读数的变化情况，然后再寻求压差计中油面下移高度与槽内油面下移高度间的关系。
化工原理课后习题答案（夏清、陈常贵主编.化工原理.天津大学出版社,2005.）第一章流体流动2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3= ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ5．用本题附图中串联Ｕ管压差计测量蒸汽锅炉水面上方的蒸气压，Ｕ管压差计的指示液为水银，两Ｕ管间的连接管内充满水。
第一章：流体流动二、本章思考题1-1 何谓理想流体？实际流体与理想流体有何区别？如何体现在伯努利方程上？1-2 何谓绝对压力、表压和真空度？表压与绝对压力、大气压力之间有什么关系？真空度与绝对压力、大气压力有什么关系？1-3 流体静力学方程式有几种表达形式？它们都能说明什么问题？应用静力学方程分析问题时如何确定等压面？1-4 如何利用柏努利方程测量等直径管的机械能损失？测量什么量？如何计算？在机械能损失时，直管水平安装与垂直安装所得结果是否相同？1-5 如何判断管路系统中流体流动的方向？1-6何谓流体的层流流动与湍流流动？如何判断流体的流动是层流还是湍流？1-7 一定质量流量的水在一定内径的圆管中稳定流动，当水温升高时，Re将如何变化？1-8 何谓牛顿粘性定律？流体粘性的本质是什么？1-9 何谓层流底层？其厚度与哪些因素有关？1-10摩擦系数λ与雷诺数Re及相对粗糙度d/ 的关联图分为4个区域。
每个区域中，λ与哪些因素有关？哪个区域的流体摩擦损失f h与流速u的一次方成正比？哪个区域的f h与2u成正比？光滑管流动时的摩擦损失f h与u的几次方成正比？1-11管壁粗糙度对湍流流动时的摩擦阻力损失有何影响？何谓流体的光滑管流动？1-12 在用皮托测速管测量管内流体的平均流速时，需要测量管中哪一点的流体流速，然后如何计算平均流速？三、本章例题例1-1 如本题附图所示，用开口液柱压差计测量敞口贮槽中油品排放量。
已知贮槽直径D 为3m ，油品密度为900kg/m3。
压差计右侧水银面上灌有槽内的油品，其高度为h1。
已测得当压差计上指示剂读数为R1时，贮槽内油面与左侧水银面间的垂直距离为H1。
试计算当右侧支管内油面向下移动30mm 后，贮槽中排放出油品的质量。
解：本题只要求出压差计油面向下移动30mm 时，贮槽内油面相应下移的高度，即可求出排放量。
首先应了解槽内液面下降后压差计中指示剂读数的变化情况，然后再寻求压差计中油面下移高度与槽内油面下移高度间的关系。
化⼯原理上册课后习题及答案第⼀章：流体流动⼆、本章思考题1-1 何谓理想流体？实际流体与理想流体有何区别？如何体现在伯努利⽅程上？1-2 何谓绝对压⼒、表压和真空度？表压与绝对压⼒、⼤⽓压⼒之间有什么关系？真空度与绝对压⼒、⼤⽓压⼒有什么关系？1-3 流体静⼒学⽅程式有⼏种表达形式？它们都能说明什么问题？应⽤静⼒学⽅程分析问题时如何确定等压⾯？1-4 如何利⽤柏努利⽅程测量等直径管的机械能损失？测量什么量？如何计算？在机械能损失时，直管⽔平安装与垂直安装所得结果是否相同？ 1-5 如何判断管路系统中流体流动的⽅向？1-6何谓流体的层流流动与湍流流动？如何判断流体的流动是层流还是湍流？1-7 ⼀定质量流量的⽔在⼀定内径的圆管中稳定流动，当⽔温升⾼时，Re 将如何变化？ 1-8 何谓⽜顿粘性定律？流体粘性的本质是什么？ 1-9 何谓层流底层？其厚度与哪些因素有关？1-10摩擦系数λ与雷诺数Re 及相对粗糙度d / 的关联图分为4个区域。
每个区域中，λ与哪些因素有关？哪个区域的流体摩擦损失fh 与流速u 的⼀次⽅成正⽐？哪个区域的fh 与2u 成正⽐？光滑管流动时的摩擦损失fh 与u 的⼏次⽅成正⽐？1-11管壁粗糙度对湍流流动时的摩擦阻⼒损失有何影响？何谓流体的光滑管流动？ 1-12 在⽤⽪托测速管测量管内流体的平均流速时，需要测量管中哪⼀点的流体流速，然后如何计算平均流速？三、本章例题例1-1 如本题附图所⽰，⽤开⼝液柱压差计测量敞⼝贮槽中油品排放量。
已知贮槽直径D 为3m ，油品密度为900kg/m3。
压差计右侧⽔银⾯上灌有槽内的油品，其⾼度为h1。
已测得当压差计上指⽰剂读数为R1时，贮槽内油⾯与左侧⽔银⾯间的垂直距离为H1。
试计算当右侧⽀管内油⾯向下移动30mm 后，贮槽中排放出油品的质量。
解：本题只要求出压差计油⾯向下移动30mm 时，贮槽内油⾯相应下移的⾼度，即可求出排放量。
⾸先应了解槽内液⾯下降后压差计中指⽰剂读数的变化情况，然后再寻求压差计中油⾯下移⾼度与槽内油⾯下移⾼度间的关系。

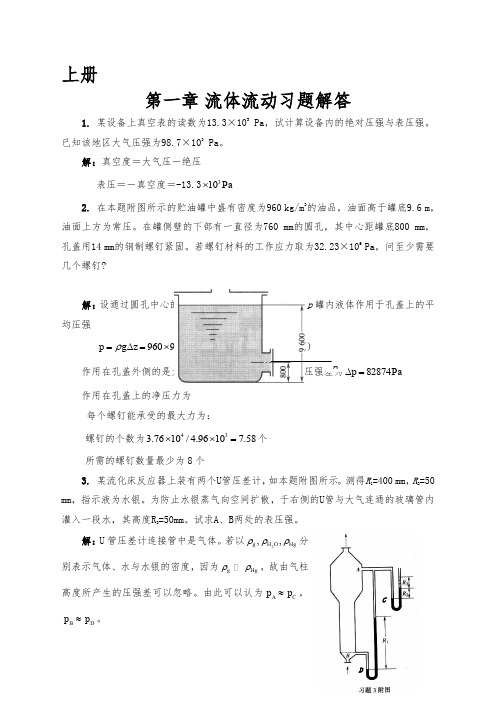

上册第一章 流体流动习题解答1. 某设备上真空表的读数为13.3×103 Pa ，试计算设备内的绝对压强与表压强。
已知该地区大气压强为98.7×103 Pa 。
解：真空度＝大气压－绝压表压＝－真空度＝-13.3310Pa ⨯2. 在本题附图所示的贮油罐中盛有密度为960 kg/m 3的油品，油面高于罐底9.6 m ，油面上方为常压。
在罐侧壁的下部有一直径为760 mm 的圆孔，其中心距罐底800 mm ，孔盖用14 mm 的钢制螺钉紧固。
若螺钉材料的工作应力取为32.23×106 Pa ，问至少需要几个螺钉?解：设通过圆孔中心的水平液面生的静压强为p ，则p 罐内液体作用于孔盖上的平均压强9609.81(9.60.8)82874p g zρ=∆=⨯⨯-= 作用在孔盖外侧的是大气压a p 82874p Pa = 作用在孔盖上的净压力为每个螺钉能承受的最大力为：螺钉的个数为433.7610/4.96107.58⨯⨯=个所需的螺钉数量最少为8个3. 某流化床反应器上装有两个U 管压差计，如本题附图所示。
测得R 1=400 mm ，R 2=50 mm ，指示液为水银。
为防止水银蒸气向空间扩散，于右侧的U 管与大气连通的玻璃管内灌入一段水，其高度R 3=50mm 。
试求A 、B 两处的表压强。
解：U 管压差计连接管中是气体。
若以2,,g H O Hg ρρρ分别表示气体、水与水银的密度，因为g Hg ρρ，故由气柱高度所产生的压强差可以忽略。
由此可以认为A C p p ≈，B D p p ≈。
C D由静力学基本方程式知7161Pa =(表压)4. 本题附图为远距离制量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H =1 m ，U 管压差计的指示液为水银，煤油的密度为820 kg/m 3。
试求当压差计读数R=68 m 时，相界面与油层的吹气管出口距离h 。
第一章流体流动2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤ σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762 150.307×103 Nσ螺= 39.03×103×3.14×0.0142×nP油≤ σ螺得n ≥ 6.23取 n min= 7至少需要7个螺钉3．某流化床反应器上装有两个U 型管压差计，如本题附4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4 ，P2 = P3且P3 = ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g （Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ5．用本题附图中串联Ｕ管压差计测量蒸汽锅炉水面上方的蒸气压，Ｕ管压差计的指示液为水银，两Ｕ管间的连接管内充满水。

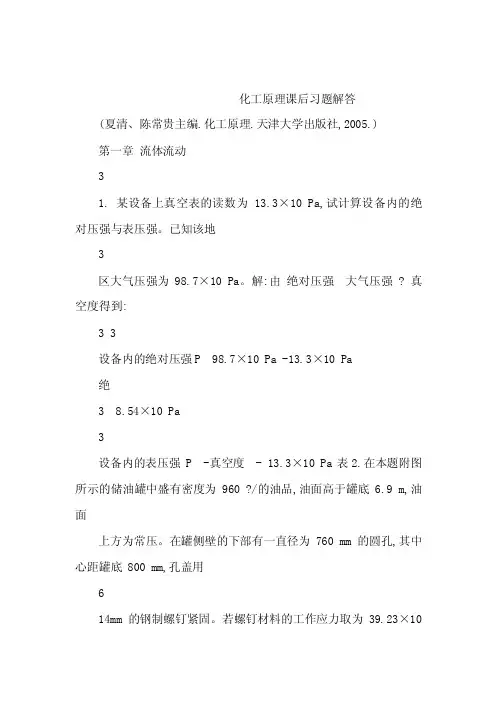

化工原理课后习题解答(夏清、陈常贵主编.化工原理.天津大学出版社,2005.)第一章流体流动31. 某设备上真空表的读数为 13.3×10 Pa,试计算设备内的绝对压强与表压强。
已知该地3区大气压强为 98.7×10 Pa。
解:由绝对压强大气压强 ? 真空度得到:3 3设备内的绝对压强P 98.7×10 Pa -13.3×10 Pa绝3 8.54×10 Pa3设备内的表压强 P -真空度 - 13.3×10 Pa表2.在本题附图所示的储油罐中盛有密度为 960 ?/的油品,油面高于罐底 6.9 m,油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔,其中心距罐底 800 mm,孔盖用614mm的钢制螺钉紧固。
若螺钉材料的工作应力取为 39.23×10Pa ,问至少需要几个螺钉?分析:罐底产生的压力不能超过螺钉的工作应力即 P油≤σ螺2解:P ρgh×A 960×9.81×9.6-0.8 ×3.14×0.76螺3150.307×10 N3 2σ 39.03×10 ×3.14×0.014 ×n螺P油≤σ螺得 n ≥ 6.23取 n min 7至少需要7 个螺钉3.某流化床反应器上装有两个U 型管压差计,如本题附图所示。
测得R1 400 mm , R2 50 mm,指示液为水银。
为防止水银蒸汽向空气中扩散,于右侧的U 型管与大气连通的玻璃管内灌入一段水,其高度R 50 mm。
试求A?B两处3的表压强。
′分析:根据静力学基本原则,对于右边的U管压差计,a?a 为等压面,对于左边的压差计,′b?b 为另一等压面,分别列出两个等压面处的静力学基本方程求解。
解:设空气的密度为ρg,其他数据如图所示′a?a 处 P + ρ gh ρ gR + ρ ?RA g 1 水 3 水银 2由于空气的密度相对于水和水银来说很小可以忽略不记3 3即:P 1.0 ×10 ×9.81×0.05 + 13.6×10 ×9.81×0.05A3 7.16×10 Pa′b-b 处 PB + ρggh3 PA + ρggh2 + ρ水银gR13 3P 13.6×10 ×9.81×0.4 + 7.16×10B36.05×10 Pa4本题附图为远距离测量控制装置,用以测定分相槽内煤油和水的两相界面位置。
