光缆敷设方式

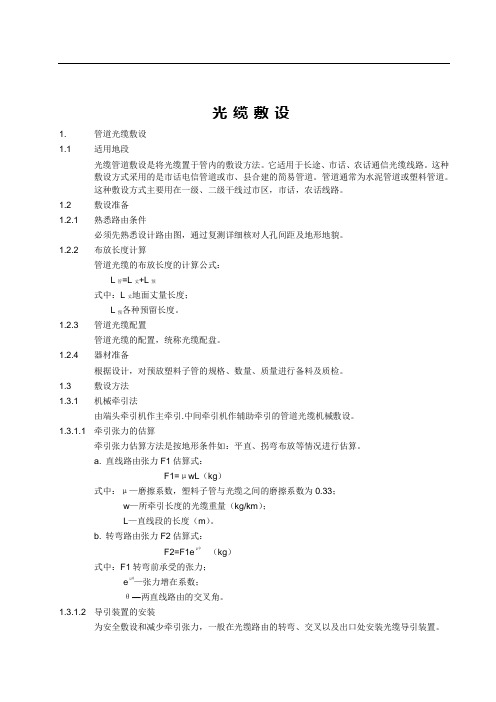

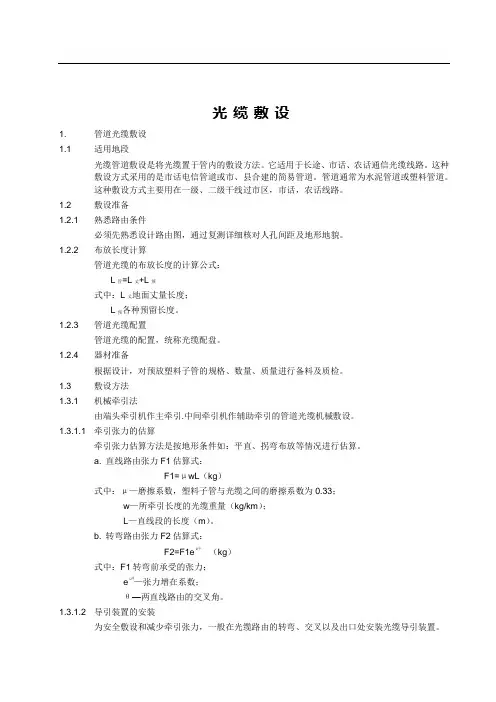

光缆敷设1. 管道光缆敷设1.1 适用地段光缆管道敷设是将光缆置于管内的敷设方法。

它适用于长途、市话、农话通信光缆线路。

这种敷设方式采用的是市话电信管道或市、县合建的简易管道。

管道通常为水泥管道或塑料管道。

这种敷设方式主要用在一级、二级干线过市区，市话，农话线路。

1.2 敷设准备1.2.1 熟悉路由条件必须先熟悉设计路由图，通过复测详细核对人孔间距及地形地貌。

1.2.2 布放长度计算管道光缆的布放长度的计算公式：L管=L丈+L预式中：L丈地面丈量长度；L预各种预留长度。

1.2.3 管道光缆配置管道光缆的配置，统称光缆配盘。

1.2.4 器材准备根据设计，对预放塑料子管的规格、数量、质量进行备料及质检。

1.3 敷设方法1.3.1 机械牵引法由端头牵引机作主牵引.中间牵引机作辅助牵引的管道光缆机械敷设。

1.3.1.1 牵引张力的估算牵引张力估算方法是按地形条件如：平直、拐弯布放等情况进行估算。

a. 直线路由张力F1估算式：F1=μwL（kg）式中：μ—磨擦系数，塑料子管与光缆之间的磨擦系数为0.33；w—所牵引长度的光缆重量（kg/km）；L—直线段的长度（m）。

b. 转弯路由张力F2估算式：F2=F1eμθ（kg）式中：F1转弯前承受的张力；eμθ—张力增在系数；θ—两直线路由的交叉角。

1.3.1.2 导引装置的安装为安全敷设和减少牵引张力，一般在光缆路由的转弯、交叉以及出口处安装光缆导引装置。

1.3.1.3 牵引端头的准备光缆管道敷设必需从对端将牵引索由管道内穿至光缆盘位置，然后将该索与合格的光缆牵引端头连好。

1.3.1.4 光缆引入人孔光缆从缆盘上退下，引入人孔，随光缆牵引，不断退下逐渐送入人孔。

光缆退下速度与牵引速度的同步是管道敷设技术的关键之一。

常用的光缆从盘上退下引入方法为放缆车自动引入和人工送缆。

1.3.1.5 光缆引出人孔当一个牵引段布放到终点时,光缆引出人孔。

由于光缆引出时人孔较小，光缆几乎是垂直引出，此时光缆弯曲半径较小，如操作不当会造成光缆变形，因此，光缆引出人孔时应尽量减小牵引张力，以保证光缆的安全。

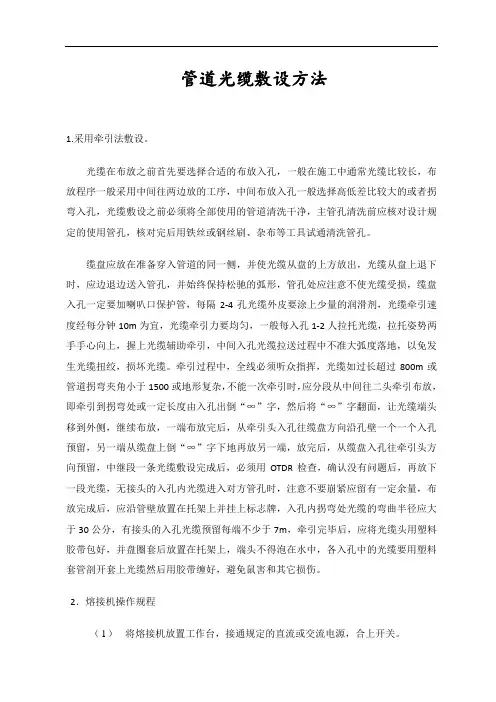

管道光缆敷设方法1.采用牵引法敷设。

光缆在布放之前首先要选择合适的布放入孔，一般在施工中通常光缆比较长，布放程序一般采用中间往两边放的工序，中间布放入孔一般选择高低差比较大的或者拐弯入孔，光缆敷设之前必须将全部使用的管道清洗干净，主管孔清洗前应核对设计规定的使用管孔，核对完后用铁丝或钢丝刷、杂布等工具试通清洗管孔。

缆盘应放在准备穿入管道的同一侧，并使光缆从盘的上方放出，光缆从盘上退下时，应边退边送入管孔，并始终保持松驰的弧形，管孔处应注意不使光缆受损，缆盘入孔一定要加喇叭口保护管，每隔2-4孔光缆外皮要涂上少量的润滑剂，光缆牵引速度经每分钟10m为宜，光缆牵引力要均匀，一般每入孔1-2人拉托光缆，拉托姿势两手手心向上，握上光缆辅助牵引，中间入孔光缆拉送过程中不准大弧度落地，以免发生光缆扭绞，损坏光缆。

牵引过程中，全线必须听众指挥，光缆如过长超过800m或管道拐弯夹角小于1500或地形复杂，不能一次牵引时，应分段从中间往二头牵引布放，即牵引到拐弯处或一定长度由入孔出倒“∞”字，然后将“∞”字翻面，让光缆端头移到外侧，继续布放，一端布放完后，从牵引头入孔往缆盘方向沿孔壁一个一个入孔预留，另一端从缆盘上倒“∞”字下地再放另一端，放完后，从缆盘入孔往牵引头方向预留，中继段一条光缆敷设完成后，必须用OTDR检查，确认没有问题后，再放下一段光缆，无接头的入孔内光缆进入对方管孔时，注意不要崩紧应留有一定余量，布放完成后，应沿管壁放置在托架上并挂上标志牌，入孔内拐弯处光缆的弯曲半径应大于30公分，有接头的入孔光缆预留每端不少于7m，牵引完毕后，应将光缆头用塑料胶带包好，并盘圈套后放置在托架上，端头不得泡在水中，各入孔中的光缆要用塑料套管剖开套上光缆然后用胶带缠好，避免鼠害和其它损伤。

2．熔接机操作规程（1）将熔接机放置工作台，接通规定的直流或交流电源，合上开关。

（2）按下熔接器的“启动”按钮，观察所需要的熔接参数是否适合，如：a.放电时间；b.预放电；c.间隔；d.推进值；e.强度等参数。

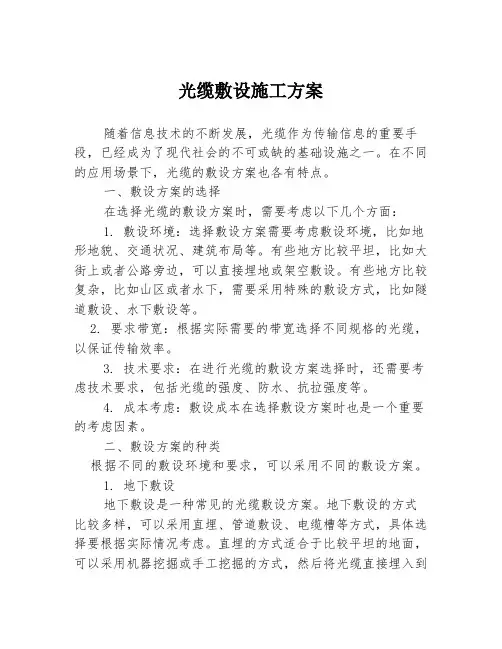

光缆敷设施工方案随着信息技术的不断发展，光缆作为传输信息的重要手段，已经成为了现代社会的不可或缺的基础设施之一。

在不同的应用场景下，光缆的敷设方案也各有特点。

一、敷设方案的选择在选择光缆的敷设方案时，需要考虑以下几个方面：1. 敷设环境：选择敷设方案需要考虑敷设环境，比如地形地貌、交通状况、建筑布局等。

有些地方比较平坦，比如大街上或者公路旁边，可以直接埋地或架空敷设。

有些地方比较复杂，比如山区或者水下，需要采用特殊的敷设方式，比如隧道敷设、水下敷设等。

2. 要求带宽：根据实际需要的带宽选择不同规格的光缆，以保证传输效率。

3. 技术要求：在进行光缆的敷设方案选择时，还需要考虑技术要求，包括光缆的强度、防水、抗拉强度等。

4. 成本考虑：敷设成本在选择敷设方案时也是一个重要的考虑因素。

二、敷设方案的种类根据不同的敷设环境和要求，可以采用不同的敷设方案。

1. 地下敷设地下敷设是一种常见的光缆敷设方案。

地下敷设的方式比较多样，可以采用直埋、管道敷设、电缆槽等方式，具体选择要根据实际情况考虑。

直埋的方式适合于比较平坦的地面，可以采用机器挖掘或手工挖掘的方式，然后将光缆直接埋入到地下。

管道敷设方式适合于比较复杂的地形地貌，可以先打出一些管道，然后将光缆放入管道中，以保障光缆的安全。

电缆槽的方式则适合于地下交通比较繁忙的地方，可以将光缆放入电缆槽中，避免因人为破坏或者机械碰撞导致光缆折断。

2. 架空敷设架空敷设方式适合于在比较开阔的地方，比如公路、高速公路、铁路以及电力输电线路附近。

架空敷设光缆可以采用吊装的方式，将其在路灯、电线杆等支架上进行固定。

这种方式可以避免地下施工所带来的损坏和影响，同时也适合于一些需要临时布线的情况。

3. 隧道敷设在一些山区或者城市地下建筑物丛生的地方，采用地下或者架空敷设方式不太可行，这时候可以选择隧道敷设方案。

隧道敷设光缆可以采用人工开挖或者机器掘进的方式开挖出隧道，然后将光缆放置在隧道内。

光缆敷设施工方案光缆敷设是指将光纤电缆敷设在地下、地面或水下等环境中，用于传输信息的设备和技术。

在光缆敷设的过程中，需要考虑多种因素，包括线路规划、敷设方式、管道维护以及安全措施等。

下面将详细介绍光缆敷设的方案及其要点。

一、线路规划在光缆敷设之前，需要进行线路规划，确定光缆的走向和敷设路径。

线路规划的要点包括：1.路线选择：选择合适的路径，考虑到地下管网、河流、山脉、交通路况等因素，避免与其他设施冲突。

2.节点规划：根据通信需求，确定布设光节点的位置，确保光缆的传输质量和容量满足需求。

二、敷设方式光缆的敷设方式有多种，常见的有直埋敷设、管道敷设和水埋敷设。

在选择敷设方式时应考虑以下因素：1.地质环境：根据地质情况选择适合的敷设方式，确保光缆的安全性和稳定性。

2.管道条件：如果有合适的管道可以利用，选择管道敷设可以减少施工时间和成本。

三、管道维护管道维护是光缆敷设的重要环节，主要包括巡检、清理、修复和更新等工作。

管道维护的要点包括：1.巡检频率：定期巡检敷设路径，及时发现并处理故障或损坏，确保光缆的正常运行。

2.清理工作：定期清理管道，清除堵塞物，保持管道通畅。

3.修复和更新：及时修复或更换敷设路径出现的故障或老化的光缆，确保通信的连续性和可靠性。

四、安全措施光缆敷设的过程中需要注意安全措施，确保施工人员的安全以及光缆的安全。

1.施工人员培训：对施工人员进行专业培训，提高他们的技术水平和安全意识。

2.施工现场管理：建立施工现场安全管理机制，做好施工人员的日常管理和安全教育。

3.警示标志设置：在敷设路径周围设置明显的警示标志，提醒周围人员注意光缆敷设工作，避免意外事件的发生。

综上所述，光缆敷设的方案主要包括线路规划、敷设方式、管道维护以及安全措施等要点。

在实施敷设工作之前，需要对线路进行规划，选择合适的敷设方式，确保光缆的稳定性和传输质量。

在敷设过程中需要定期巡检、清理、修复和更新，保持光缆的正常运行。

光纤敷设方案随着信息技术的迅速发展，光纤作为一种高速、大容量、低衰减的信号传输介质日益受到广泛应用。

光纤敷设是建设高速宽带网络的关键环节，本文将探讨一种可行的光纤敷设方案，以满足不同场景下的需求。

光纤敷设方案一：点对点敷设点对点敷设是一种最常见的光纤敷设方式。

在小范围的网络连接中，使用这种敷设方案可以提供高质量、低延迟的信号传输。

其步骤如下：1.设计网络拓扑：根据需求，确定光纤的起点和终点，并进行前期勘测，确保敷设路径的通畅性。

2.准备敷设材料：包括光纤、光缆、接头盒等，确保材料的质量和兼容性。

3.敷设光纤：根据设计的路径，将光纤进行敷设，保证安全和牢固度。

4.连接接头：在敷设过程中，需要连接不同段落的光纤，保证信号的连通性和完整性。

5.测试与调整：敷设结束后，进行光纤的连通性和信号质量测试，并根据需要进行调整和优化。

光纤敷设方案二：环形敷设环形敷设是一种适用于复杂网络环境的光纤敷设方案。

在需要多个节点互联的场景下，使用环形敷设可以提供灵活、可靠的网络连接。

其步骤如下：1.规划环形拓扑：根据网络节点的位置和互联需求，确定环形的大致位置和节点连接方式。

2.选择光纤类型：根据环境需求和预算限制，选择适合的单模光纤或多模光纤。

3.敷设光纤：按照规划好的环形路径，进行光纤的敷设，注意保持路径的连续性和光纤的安全。

4.安装连接设备：在环形节点处安装光纤交换机或光端机等连接设备，确保信号传输的稳定性。

5.测试与调整：完成敷设后，进行光纤的连接测试和性能调整，确保网络的正常运行。

光纤敷设方案三：树状敷设树状敷设是一种适用于较大规模网络的光纤敷设方案。

它具有层次清晰、可扩展性强的特点，适用于需要分级管理和大量节点互联的场景。

其步骤如下：1.规划树状拓扑：根据网络节点的位置和互联需求，设计合理的树状结构，确定各级节点的位置。

2.选择光纤类型：根据传输距离和容量要求，选择适合的单模光纤或多模光纤。

3.敷设光纤：按照树状结构，从主干节点开始，逐级敷设光纤，注意保持每个分支的连通性和节点间的平衡性。

光缆工程施工方案中的光缆敷设与铺设在光纤通信技术日益普及的今天，光缆工程的施工方案显得尤为重要。

光缆的敷设与铺设是整个光缆工程中的重要环节，直接关系到光缆网络的质量和稳定性。

下面将就光缆工程施工方案中的光缆敷设与铺设这一关键内容展开详细论述。

一、敷设过程光缆的敷设过程一般包括线路预埋、井道敷设、架空敷设等多种方式。

其中线路预埋是将光缆埋入地下，需要注意避免与其他管线发生交叉或干扰，同时要保证光缆的整体弯曲半径，避免对光缆造成机械损伤。

井道敷设是将光缆布放在井道内，需要注意维护井道的通畅，并保证光缆的弯曲半径。

架空敷设是将光缆悬挂在电杆或电缆架空，需要注意固定牢固，避免受到外力破坏。

二、铺设技术光缆的铺设技术有直埋、沟槽铺设、微槽铺设等多种方式。

直埋是将光缆直接埋入地下，适用于较短距离的铺设，需要注意地表平整和光缆保护层厚度。

沟槽铺设是将光缆铺设于事先挖掘好的沟槽内，需要注意沟槽的宽度和深度，以及覆土的材料和厚度。

微槽铺设是将光缆铺设于微型沟槽内，适用于城市道路等狭窄空间，需要注意微槽的开挖和封闭。

三、施工管理光缆工程施工中，施工管理尤为重要。

对于光缆的敷设与铺设，需在施工前进行详细的方案设计和技术交底，明确施工过程中的安全措施和质量要求。

同时，要加强对施工现场的监督和检查，及时发现和解决施工过程中的问题，确保施工的顺利进行和质量的达标。

综上所述，光缆工程施工方案中的光缆敷设与铺设是整个工程的核心内容，关乎光缆网络的稳定运行和长久发展。

只有科学合理地进行光缆的敷设与铺设，才能保证光缆工程的质量和可靠性，为人们的通信需求提供更好的保障。

希望各有关单位在光缆工程的施工中，重视这一环节，并加强技术研究和管理实践，为光缆通信事业的发展做出更大的贡献。

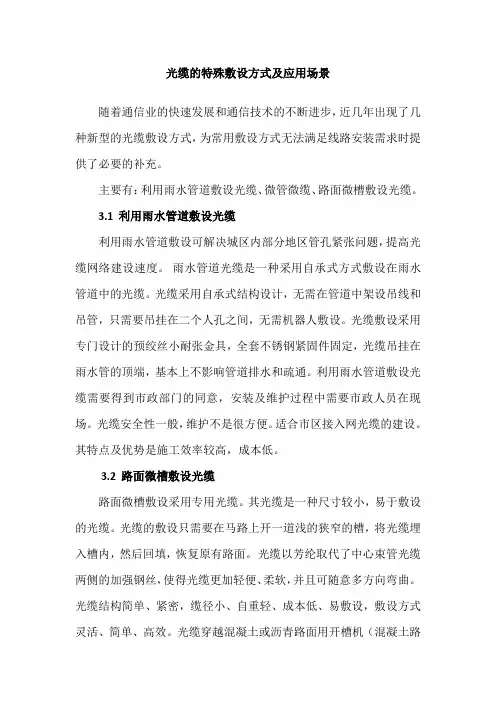

光缆的特殊敷设方式及应用场景随着通信业的快速发展和通信技术的不断进步，近几年出现了几种新型的光缆敷设方式，为常用敷设方式无法满足线路安装需求时提供了必要的补充。

主要有：利用雨水管道敷设光缆、微管微缆、路面微槽敷设光缆。

3.1 利用雨水管道敷设光缆利用雨水管道敷设可解决城区内部分地区管孔紧张问题，提高光缆网络建设速度。

雨水管道光缆是一种采用自承式方式敷设在雨水管道中的光缆。

光缆采用自承式结构设计，无需在管道中架设吊线和吊管，只需要吊挂在二个人孔之间，无需机器人敷设。

光缆敷设采用专门设计的预绞丝小耐张金具，全套不锈钢紧固件固定，光缆吊挂在雨水管的顶端，基本上不影响管道排水和疏通。

利用雨水管道敷设光缆需要得到市政部门的同意，安装及维护过程中需要市政人员在现场。

光缆安全性一般，维护不是很方便。

适合市区接入网光缆的建设。

其特点及优势是施工效率较高，成本低。

3.2 路面微槽敷设光缆路面微槽敷设采用专用光缆。

其光缆是一种尺寸较小，易于敷设的光缆。

光缆的敷设只需要在马路上开一道浅的狭窄的槽，将光缆埋入槽内，然后回填，恢复原有路面。

光缆以芳纶取代了中心束管光缆两侧的加强钢丝，使得光缆更加轻便、柔软，并且可随意多方向弯曲。

光缆结构简单、紧密，缆径小、自重轻、成本低、易敷设，敷设方式灵活、简单、高效。

光缆穿越混凝土或沥青路面用开槽机（混凝土路面切缝机）在水泥地面或沥青路面上开一道深度为110mm、宽20mm的槽沟，在槽沟中敷上10mm厚的黄沙以作铺垫和缓冲，将光缆放入沟槽，在光缆上铺放一根直径为φ20mm为泡沫棒作为缓冲和隔离，重新以水泥或沥青路将槽沟填平即可。

穿越草坪时光缆需用PVC管保护，在绿化带开一道深度为300mm、宽度为50mm的槽沟，然后将PVC管及光缆一起沟槽中再将草坪恢复即可。

采用路面微槽敷设光缆十分简单地解决了穿越室内外水泥地面、沥青路面、花园草坪等地形时的施工和布放难题。

适应于工厂、学校、住宅小区等引入光缆，光缆线路的长度宜≤10km。

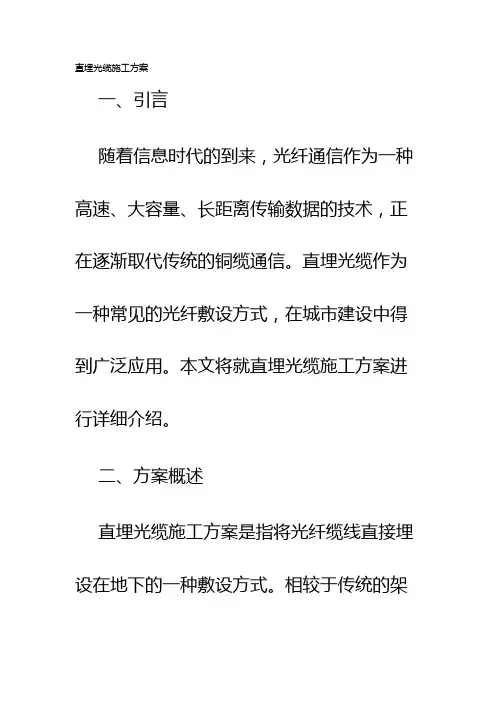

直埋光缆施工方案一、引言随着信息时代的到来，光纤通信作为一种高速、大容量、长距离传输数据的技术，正在逐渐取代传统的铜缆通信。

直埋光缆作为一种常见的光纤敷设方式，在城市建设中得到广泛应用。

本文将就直埋光缆施工方案进行详细介绍。

二、方案概述直埋光缆施工方案是指将光纤缆线直接埋设在地下的一种敷设方式。

相较于传统的架空电缆和地下电缆，直埋光缆具有更高的带宽和抗干扰能力，适用于大容量的数据传输。

本方案主要包括以下几个方面的内容：1. 施工前准备工作2. 直埋光缆的敷设方式3. 敷设过程中的注意事项4. 施工完工后的检测和维护三、施工前准备工作在开始直埋光缆施工之前，需要进行充分的准备工作。

主要包括以下几个方面：1. 工程测量：通过测量地面情况，确定光缆敷设的路径和长度，判断是否需要进行地质勘探。

2. 材料准备：包括光缆、光缆管、连接器和其他相关辅材的准备工作。

3. 设备检查：确保施工所需的设备和工具正常使用，包括光缆敷设机、剥线器、测试仪器等。

四、直埋光缆的敷设方式直埋光缆的敷设方式有多种选择，根据具体情况选择合适的方式：1. 直埋敷设：将光缆直接埋入地下，适用于路面硬化、道路拓宽等场景，需注意施工时避免地下管线的破坏。

2. 管道敷设：通过埋设光缆管道，再将光缆放入管道中，适用于地下管道较多的区域，可保护光缆免受外部损害。

3. 公共设施共用：在已有的公共设施中敷设光缆，如下水道、排水管等。

需与相关部门协调，确保施工的安全顺利进行。

五、敷设过程中的注意事项在直埋光缆的敷设过程中，需要特别注意以下几个方面：1. 施工人员安全：保证施工人员的安全，提前进行安全培训，并采取必要的防护措施。

2. 环境保护：遵守环境保护法规，施工现场垃圾分类处理，减少对周围环境的影响。

3. 交通安排：在施工期间，合理安排交通，确保交通流畅，并设置施工警示标志，提醒过往车辆注意交通安全。

六、施工完工后的检测和维护完成直埋光缆施工后，需要对敷设的光缆进行测试和维护：1. 光缆测试：利用光缆测试仪器对接头和光缆的连接进行质量检测，保证光纤通信的稳定性和可靠性。

光缆穿管敷设方案第一步是进行光缆线路规划。

在光缆穿管敷设前，需要先设计光缆的线路，确定穿管起点和终点、穿越的障碍物等。

根据传输距离和带宽要求，选择适合的光缆型号和规格。

同时，还需要考虑光缆的保护措施，如布置保护管或使用防护套管。

第二步是选择合适的管道规格。

根据光缆的规格和数量，确定管道的尺寸和数量。

通常情况下，管道的直径要比光缆的直径大一些，以便于光缆的穿插。

对于多芯光缆，需要预留整段管道作为光缆盘存空间。

在选择管道材料时，要考虑到管道的强度、耐腐蚀性和维护性等因素。

第三步是制定施工工艺。

根据现场实际情况和施工要求，选择合适的施工工艺。

一般情况下，光缆的穿插方式有推拉法、顶推法和绳索法等。

推拉法适用于较短距离，顶推法适用于中长距离，绳索法适用于较长距离。

在进行管道穿控制参数：约束频宽为-1dBM制工作前，要对管道进行清理和检查，确保管道内部干净且畅通。

第四步是提前做好管道标识和保护工作。

在光缆敷设过程中，应将下水道、煤气管道等其他管道的位置清晰标明，避免光缆与其他管线相互影响。

同时，在易损坏的区域，要采取加强保护措施，如设置防护架或用防护管进行覆盖。

第五步是保证光缆的安全性。

在光缆穿管敷设过程中，需要遵守相关安全规范，如在施工现场设置合适的安全警示标识和防护设施。

在对管道进行清理和修复时，要注意防止人员和设备受伤。

在进行光缆穿插时，要注意保持光缆的弯曲半径和张力，避免对光缆造成损坏。

综上所述，光缆穿管敷设方案需要综合考虑光缆线路、管道规格、施工工艺和安全性等多个因素。

在进行光缆穿管敷设前，需制定详细的方案设计，并根据实际情况进行调整。

通过合理规划和严格施工，能够保证光缆的质量和安全性，提高通信网络的可靠性和稳定性。

光缆敷设施工方案 (2)在光通信网络建设中，光缆是连接各个节点的重要媒介，光缆的敷设方案直接影响网络性能和可靠性。

在实际工程中，不同的场景和需求可能需要采用不同的敷设方案。

本文将介绍光缆敷设的一些常用方案，并重点讨论其中的优缺点以及适用场景。

敷设方式直埋敷设直埋敷设是将光缆直接埋入地下或地表的敷设方式。

这种方式适用于一些环境较为宽松、施工便利的场景。

优点是施工周期短，成本相对低廉。

然而，直埋敷设存在易受外界影响、维护困难等缺点。

桥架敷设桥架敷设是将光缆架设在桥架上的敷设方式。

这种方式适用于较长距离的敷设，如高速公路、铁路等场景。

优点是易于维护和管理，但需要考虑桥架的负荷承受能力。

架空敷设架空敷设是将光缆悬挂在支架上的敷设方式。

这种方式适用于山区、河流等地形复杂的场景。

优点是光缆布线较为灵活，但容易受到环境影响。

敷设方案选择小区内部在小区内部，可以采用直埋敷设的方式。

由于小区内部环境较为封闭，直埋敷设可以避免施工过程中的影响，同时也能够保障光缆的安全性。

城市道路在城市道路中，可以选择桥架敷设的方式。

桥架敷设不仅能够减少对行车和人行的影响，还能够方便后期的维护和管理。

高速公路对于高速公路等长距离场景，架空敷设是一个比较好的选择。

架空敷设的方式不仅可以减少施工对土地的影响，还能够更好地适应复杂多变的地形。

结语光缆敷设是光通信网络建设中的重要环节，选择合适的敷设方案对于网络的稳定性和可靠性至关重要。

在选择敷设方案时，需要根据具体的场景和需求进行综合考虑，以确保光缆敷设能够达到最佳效果。
