蒸汽疏水阀的选用

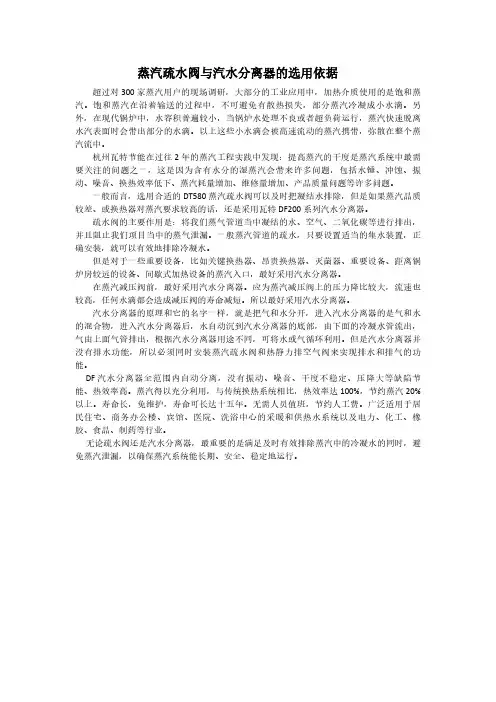

蒸汽疏水阀与汽水分离器的选用依据超过对300家蒸汽用户的现场调研，大部分的工业应用中，加热介质使用的是饱和蒸汽。

饱和蒸汽在沿着输送的过程中，不可避免有散热损失，部分蒸汽冷凝成小水滴。

另外，在现代锅炉中，水容积普遍较小，当锅炉水处理不良或者超负荷运行，蒸汽快速脱离水汽表面时会带出部分的水滴。

以上这些小水滴会被高速流动的蒸汽携带，弥散在整个蒸汽流中。

杭州瓦特节能在过往2年的蒸汽工程实践中发现：提高蒸汽的干度是蒸汽系统中最需要关注的问题之一，这是因为含有水分的湿蒸汽会带来许多问题，包括水锤、冲蚀、振动、噪音、换热效率低下、蒸汽耗量增加、维修量增加、产品质量问题等许多问题。

一般而言，选用合适的DT580蒸汽疏水阀可以及时把凝结水排除，但是如果蒸汽品质较差、或换热器对蒸汽要求较高的话，还是采用瓦特DF200系列汽水分离器。

疏水阀的主要作用是：将我们蒸气管道当中凝结的水、空气、二氧化碳等进行排出，并且阻止我们项目当中的蒸气泄漏。

一般蒸汽管道的疏水，只要设置适当的集水装置，正确安装，就可以有效地排除冷凝水。

但是对于一些重要设备，比如关键换热器、昂贵换热器、灭菌器、重要设备、距离锅炉房较远的设备、间歇式加热设备的蒸汽入口，最好采用汽水分离器。

在蒸汽减压阀前，最好采用汽水分离器。

应为蒸汽减压阀上的压力降比较大，流速也较高，任何水滴都会造成减压阀的寿命减短。

所以最好采用汽水分离器。

汽水分离器的原理和它的名字一样，就是把气和水分开，进入汽水分离器的是气和水的混合物，进入汽水分离器后，水自动沉到汽水分离器的底部，由下面的冷凝水管流出，气由上面气管排出，根据汽水分离器用途不同，可将水或气循环利用。

但是汽水分离器并没有排水功能，所以必须同时安装蒸汽疏水阀和热静力排空气阀来实现排水和排气的功能。

DF汽水分离器全范围内自动分离，没有振动、噪音、干度不稳定、压降大等缺陷节能、热效率高。

蒸汽得以充分利用，与传统换热系统相比，热效率达100%，节约蒸汽20%以上。

蒸汽疏水阀的选型与应用编辑词条1. 根据实际使用工况确定蒸汽疏水阀的入口与出口的压差。

蒸汽疏水阀的入口压力是指由于蒸汽压力的波动或温度调剂阀的节流，蒸汽疏水阀入口处的最低工作压力；蒸汽疏水阀的出口压力是指蒸汽疏水阀后可能形成的最高工作背压，当排入大气时，实际压差按蒸汽疏水阀入口压力决定。

2. 根据蒸汽供热设备在正常工作时产生的凝结水量，乘以选用修正系数k，然后按照蒸汽疏水阀的排水量进行选择。

3. 凝结水量可以用以下方法计算：（1）管线运行时产生的凝结水量Q=q0L(1-Z/%)(kg/h),此公式中：Q：凝结水量（kg/h）q0：光管产生的凝结水量（kg/h）L：疏水点之间的距离（m）Z：保温效率（％）（2）蒸汽加热设备运行时产生的凝结水量Q=VrC△T/Ht，此公式中：Q：凝结水量（kg/h）V：被加热物体的体积（m3）r：被加热物体的密度（kg/ m3）C：液体的比热（kcal/kg.OC）△ T：液体温升（OC）H：蒸汽潜热（kcal/kg）t：加热时间4. 各种类型的蒸汽疏水阀结构及原理有所不同，性能液不尽相同，在选用时可根据不同的使用场合，选择不同的蒸汽疏水阀。

疏水阀选型条件编辑词条疏水阀选型条件1.疏水阀的疏水量：选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择疏水阀的排水量。

才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。

疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。

（当蒸汽加热设备刚开始送汽时，设备是冷的，内部充满空气，需要疏水阀把空气迅速排出，再排大量低温凝结水，使设备逐渐热起来，然后设备进入正常工作状态。

由于开车时，大量空气和低温凝结水，较低的入口压力，使疏水阀超负荷运行，此时疏水阀要求比正常工作时的排水量大，所以按选用倍率2-3倍来选择疏水阀。

）2.疏水阀的工作压差：选用疏水阀时，不能以公称压力选疏水阀，因为公称压力只能表示疏水阀体壳承受压力等级，疏水阀公称压力与工作压力的差别很大。

简析疏水阀选型方法 (1)疏水阀的选型指南 (3)疏水阀的选型和安全系数表 (4)疏水阀的选型指南 (6)4-5疏水阀选型：理解参数 (7)疏水阀选型指南 (8)疏水阀正确选型指南 (12)蒸汽疏水阀选择指南 (12)简析疏水阀选型方法疏水阀及其选型方法疏水阀是自动排除加热设备或蒸汽管道中的蒸汽凝结水及空气等不凝气体，同时不泄漏蒸汽的一种装置。

由于疏水阀具有阻汽排水的作用，可使蒸汽加热设备均匀给热，充分利用蒸汽潜热防止蒸汽管道中发生水锤。

它是保证各种加热工艺设备所需温度和热量并能正常工作的一种节能产品。

2.1 疏水阀的分类疏水阀的品种很多，各有不同的性能。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。

根据三个原理制造出三种类型的疏水阀：机械型、热静力型、热动力型。

①机械型疏水阀也称浮子型疏水阀，是利用凝结水与蒸汽的密度差，通过凝结水液位的变化，使浮子（球状或桶状）升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备内不存水，能使加热设备达到最佳换热效率。

机械型疏水阀有自由浮球式、杠杆浮球式、浮桶式、倒吊桶式等；②热静力型疏水阀是利用蒸汽和凝结水的温度差引起感温元件的变型或膨胀带动阀心启闭阀门。

热静力型疏水阀的过冷度较大，一般过冷度为15 度到40 度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果显著。

热静力型疏水阀有波纹管式、蒸汽压力式或平衡压力式、双金属片式、液体膨胀式；③热动力型疏水阀是根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。

因热动力式疏水阀的工作动力来源于蒸汽，因此蒸汽浪费较大。

热动力型疏水阀分为圆盘式、脉冲式、迷宫式或微孔式。

2.2 疏水阀选型说明蒸汽在输送、汽水分离、加热、干燥、保温、伴热、消毒、蒸馏、浓缩、蒸煮、换热、采暖、空调等加热工艺过程中，为保证各种设备工艺所需的温度热量，及时排出凝结水阻止蒸汽泄漏，必须安装疏水阀。

蒸汽疏水阀规格型号大全一、规格型号蒸汽疏水阀的规格型号多样化，根据不同的应用场景和需求，可以选择适合的型号。

以下是一些常见的规格型号：1.DN10-DN15-DN20-DN25-DN32-DN40：这些是蒸汽疏水阀的口径，根据系统的蒸汽管径和设计要求进行选择。

2.材质：铸铁、不锈钢等。

铸铁阀门通常用于低压蒸汽系统，而不锈钢阀门则用于高温高压蒸汽系统。

3.类型：机械型、热动力型等。

机械型蒸汽疏水阀主要依靠机械结构进行动作，而热动力型蒸汽疏水阀则依靠热动力原理进行动作。

4.连接方式：螺纹、法兰等。

螺纹连接适用于小口径的蒸汽疏水阀，而法兰连接适用于大口径的蒸汽疏水阀。

5.流量：小、中、大等。

根据系统的蒸汽流量要求，可以选择不同流量的蒸汽疏水阀。

6.压力等级：低、中、高、超高等。

根据系统的蒸汽压力要求，可以选择不同压力等级的蒸汽疏水阀。

7.使用温度：低温、常温、高温等。

根据系统的蒸汽温度要求，可以选择不同使用温度的蒸汽疏水阀。

8.是否带过滤器：是、否等。

有些蒸汽疏水阀带有过滤器，可以有效去除蒸汽中的杂质，保证系统的正常运行。

9.其他特殊要求：如特殊流量、压力等。

根据特殊的应用需求，可以定制特殊的蒸汽疏水阀。

二、其他信息除了以上常见的规格型号和要求外，还有一些其他的信息需要注意：1.蒸汽疏水阀的选型应根据实际工况进行选择，如蒸汽的温度、压力、流量等参数需符合疏水阀的工作范围。

2.在购买蒸汽疏水阀时，应关注生产厂家和品牌信誉，选择质量可靠的产品。

3.在安装蒸汽疏水阀时，应按照厂家提供的安装说明进行正确安装，避免出现漏汽等问题。

4.在使用蒸汽疏水阀时，应注意定期维护和检查，保证其正常运转和延长使用寿命。

5.在选购蒸汽疏水阀时，除了关注规格型号、材质、类型等基本信息外，还应考虑其性价比和售后服务等因素。

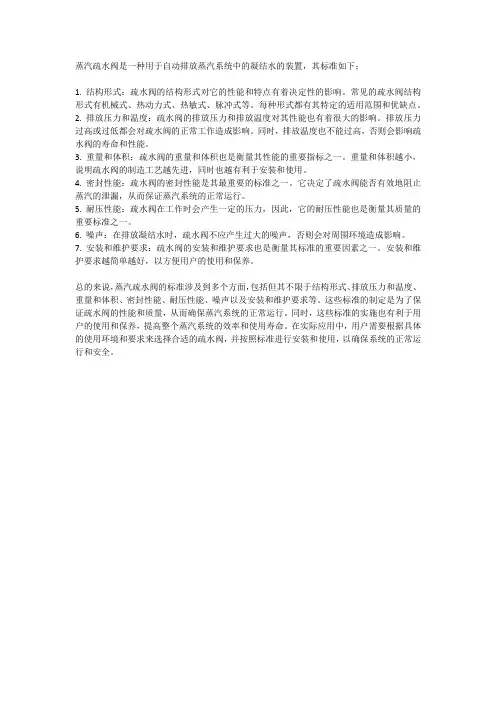

蒸汽疏水阀是一种用于自动排放蒸汽系统中的凝结水的装置，其标准如下：1. 结构形式：疏水阀的结构形式对它的性能和特点有着决定性的影响。

常见的疏水阀结构形式有机械式、热动力式、热敏式、脉冲式等。

每种形式都有其特定的适用范围和优缺点。

2. 排放压力和温度：疏水阀的排放压力和排放温度对其性能也有着很大的影响。

排放压力过高或过低都会对疏水阀的正常工作造成影响。

同时，排放温度也不能过高，否则会影响疏水阀的寿命和性能。

3. 重量和体积：疏水阀的重量和体积也是衡量其性能的重要指标之一。

重量和体积越小，说明疏水阀的制造工艺越先进，同时也越有利于安装和使用。

4. 密封性能：疏水阀的密封性能是其最重要的标准之一。

它决定了疏水阀能否有效地阻止蒸汽的泄漏，从而保证蒸汽系统的正常运行。

5. 耐压性能：疏水阀在工作时会产生一定的压力，因此，它的耐压性能也是衡量其质量的重要标准之一。

6. 噪声：在排放凝结水时，疏水阀不应产生过大的噪声，否则会对周围环境造成影响。

7. 安装和维护要求：疏水阀的安装和维护要求也是衡量其标准的重要因素之一。

安装和维护要求越简单越好，以方便用户的使用和保养。

总的来说，蒸汽疏水阀的标准涉及到多个方面，包括但其不限于结构形式、排放压力和温度、重量和体积、密封性能、耐压性能、噪声以及安装和维护要求等。

这些标准的制定是为了保证疏水阀的性能和质量，从而确保蒸汽系统的正常运行。

同时，这些标准的实施也有利于用户的使用和保养，提高整个蒸汽系统的效率和使用寿命。

在实际应用中，用户需要根据具体的使用环境和要求来选择合适的疏水阀，并按照标准进行安装和使用，以确保系统的正常运行和安全。

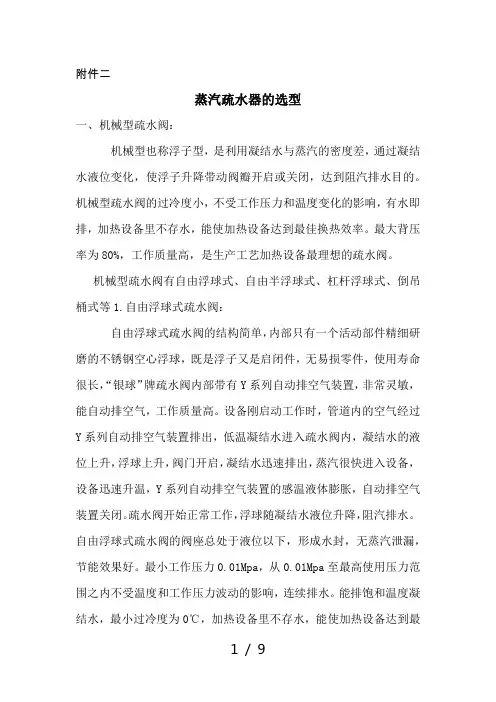

附件二蒸汽疏水器的选型一、机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等1.自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“银球”牌疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。

最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。

背压率大于85%，是生产工艺加热设备最理想的疏水阀之一。

2.自由半浮球式疏水阀：自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。

整个球面都可为密封，使用寿命很长，能抗水击，没有易损件，无故障，经久耐用，无蒸汽泄漏。

背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。

当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。

疏水阀的选择：如何为特定系统挑选合适的型号最近一个辽宁的我司合伙人牵线介绍的一个工业项目中，甲方着重提到了关于疏水阀的选择，其实疏水阀在工业系统中扮演着至关重要的角色，它们负责排除蒸汽系统中的凝结水和其他不凝结气体，同时防止蒸汽泄漏。

选择合适的疏水阀对于确保系统效率、节约能源和延长设备寿命至关重要。

北高科阀门将在本文探讨如何为特定系统挑选合适的疏水阀型号，包括疏水阀的类型、特点以及选型时需要考虑的因素。

疏水阀的类型与特点疏水阀根据工作原理不同，可以分为以下几种类型：1. 浮球式疏水阀 (FT)：利用蒸汽和冷凝水的密度差来操作，能够在冷凝水负荷变化时有效工作，不受操作压力骤然变化的影响。

适用于热交换器、汽水分离器和夹层锅等设备，能够在起机阶段迅速排放空气，加速系统升温。

2. 热动力式疏水阀 (TD)：结合了安全可靠、结构简单和效率高的特点，最大工作压力可达250bar g。

适用于需要在饱和温度及时排放冷凝水的关键换热设备，如蒸馏器、蒸发器等不带调节阀的加热器。

3. 倒吊桶式疏水阀 (IB)：机械式疏水阀中较为坚固的，感应冷凝水和蒸汽之间的密度差来进行工作。

适用于室外储油槽加热等场合，能够防止油槽结冻。

4. 压力平衡式疏水阀 (BPT)：适用于伴热管线，能够保持在低于饱和蒸汽温度以下某个温度，确保所有可用的潜热和冷凝水中一些显热传递给产品。

5. 双金属式疏水阀 (SM)：排放低于饱和温度的冷凝水，能利用冷凝水中的部分显热，适用于能充分利用蒸汽显热的设备。

北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。

加☆☆号北高科阀门疏水阀选型考虑因素选择合适的疏水阀时，需要考虑以下几个关键因素：1. 系统压力和温度：疏水阀必须能够承受系统的最大工作压力和温度，同时考虑背压和冷凝水流量以确定疏水阀的口径大小和型号。

2. 冷凝水排量：根据设备的冷凝水排量需求，选择能够满足要求的疏水阀型号。

疏水阀的选型与计算疏水阀是从贮有蒸汽的密闭容器内自动排出凝结水，同时保持不泄漏新鲜蒸汽的一种自动控制装置，在必要时也允许蒸汽按预定的流量通过。

在现代社会中，蒸汽广泛地应用于工农业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺过程中所产生的凝结水，都需要通过蒸汽疏水阀排除干净，而不允许蒸汽泄漏掉。

按启闭件的驱动方式，蒸汽疏水阀可分为三类：由凝结水液位变化驱动的机械型蒸汽疏水阀；由凝结水温度变化驱动的热静力型蒸汽疏水阀；由凝结水动态特性驱动的热动力型蒸汽疏水阀。

蒸汽疏水阀是蒸汽使用系统的重要附件，其性能的优劣，对于系统的正常运行。

设备热效率的提高及能源的合理利用等方面具有重要作用。

⑪机械型蒸汽疏水阀这类疏水阀主要有密闭浮子式、敞口向上浮子式、敞口向下浮子式等。

这类型式的蒸汽疏水阀的工作原理运用了古老的阿基米德原理，性能可靠，能排除饱和水；但是体积比较大，较笨重。

又由于颠簸摇摆的环境对其阻汽排水性能有相当的影响，因此，不能适应火车、轮船及有较大震动的装置上使用。

⑫热静力型蒸汽疏水阀这类疏水阀主要有蒸汽压力式蒸汽疏水阀、双金属片式或热弹性元件式蒸汽疏水阀、液体或固体膨胀式蒸汽疏水阀。

这类疏水阀几乎与机械型疏水阀同时出现，最初是金属膨胀式蒸汽疏水阀，利用阀杆材料冷缩热胀的物理性能和凝结水温度的变化而实现阻汽排水作用。

但是这种型式的蒸汽疏水阀不能适应蒸汽压力变化较大和凝结水量不稳的场合，后来研制出利用液体膨胀的压力平衡波纹管式蒸汽疏水阀。

以上的问题得到了初步解决。

随着材料科学技术的发展，双金属片得到了广泛应用，研制出了双金属片式蒸汽疏水阀，它是利用双金属片受到温度变化而产生的变形实现阻汽排水作用的。

这种疏水阀体积小、重量轻，能排除大量空气，但是成本高。

⑬热动力型蒸汽疏水阀这类疏水阀有盘式蒸汽疏水阀、脉冲式蒸汽疏水阀、迷空式蒸汽疏水阀、孔板式蒸汽疏水阀。

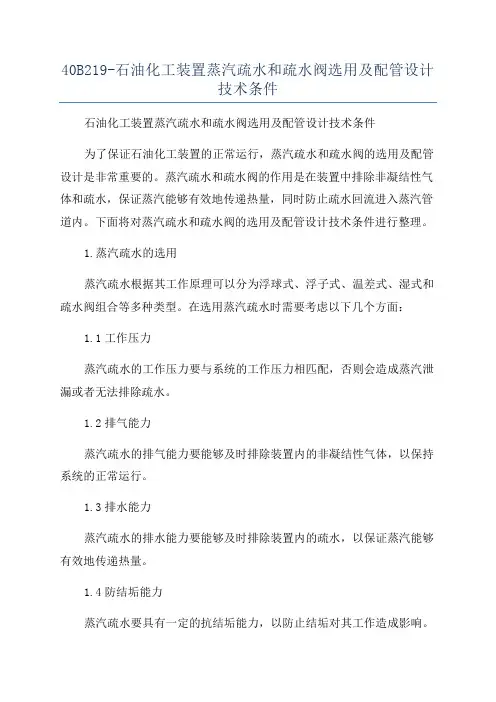

40B219-石油化工装置蒸汽疏水和疏水阀选用及配管设计技术条件石油化工装置蒸汽疏水和疏水阀选用及配管设计技术条件为了保证石油化工装置的正常运行，蒸汽疏水和疏水阀的选用及配管设计是非常重要的。

蒸汽疏水和疏水阀的作用是在装置中排除非凝结性气体和疏水，保证蒸汽能够有效地传递热量，同时防止疏水回流进入蒸汽管道内。

下面将对蒸汽疏水和疏水阀的选用及配管设计技术条件进行整理。

1.蒸汽疏水的选用蒸汽疏水根据其工作原理可以分为浮球式、浮子式、温差式、湿式和疏水阀组合等多种类型。

在选用蒸汽疏水时需要考虑以下几个方面：1.1工作压力蒸汽疏水的工作压力要与系统的工作压力相匹配，否则会造成蒸汽泄漏或者无法排除疏水。

1.2排气能力蒸汽疏水的排气能力要能够及时排除装置内的非凝结性气体，以保持系统的正常运行。

1.3排水能力蒸汽疏水的排水能力要能够及时排除装置内的疏水，以保证蒸汽能够有效地传递热量。

1.4防结垢能力蒸汽疏水要具有一定的抗结垢能力，以防止结垢对其工作造成影响。

2.疏水阀的选用疏水阀作为防止疏水回流的装置，其选用需要考虑以下几个方面：2.1疏水能力疏水阀的疏水能力要能够适应装置内疏水的排放量，保证装置的正常运行。

2.2工作压力疏水阀的工作压力要与系统的工作压力相匹配，否则会造成疏水回流或者无法排除疏水。

2.3抗堵塞能力疏水阀要具有一定的抗堵塞能力，防止疏水阀门被杂物堵塞而无法排除疏水。

2.4防漏能力疏水阀要具有一定的防漏能力，确保疏水阀门关闭后不会发生漏水现象。

3.配管设计技术条件3.1管道材料蒸汽疏水和疏水阀的配管应选择耐压、耐腐蚀的材料，常用的有碳钢、不锈钢等。

3.2管径大小管道的选择要根据疏水和疏水阀的工作压力和流量要求进行计算，以保证流体能够顺利流动。

3.3管网坡度为了保证疏水能顺利排除，管道的设计要具备一定的坡度，以保证疏水流向疏水装置。

3.4接口连接蒸汽疏水和疏水阀与管道的连接要采用焊接、螺纹、法兰等连接方式，确保连接的牢固性和密封性。
