(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920411398.6(22)申请日 2019.03.28(73)专利权人 滁州市博优电子科技有限公司地址 239000 安徽省滁州市花园西路82号楼高新技术创业服务中心3号楼1106室(72)发明人 蒋智谋　李敬龙　董子侠　(51)Int.Cl.G07C 9/00(2006.01)G06K 9/00(2006.01)E04H 1/12(2006.01)(54)实用新型名称一种便于使用的智慧校园用人脸识别装置(57)摘要本实用新型公开了一种便于使用的智慧校园用人脸识别装置，包括识别器本体、固定底座、伸缩支撑杆、侧边杆和把手，所述识别器本体上方安装的防撞胶柱与防护顶棚的下表面相互贴合，所述侧边弹簧固定在过渡板的内侧面，所述固定底座焊接固定在支撑立杆的底部，所述伸缩支撑杆对称固定在固定底座的上方，所述侧边杆的外侧下方与固定块的一端焊接固定，所述把手与支撑立杆的前表面下方转动连接，所述齿轮转动安装在收纳槽的内部。

该便于使用的智慧校园用人脸识别装置，当身高不够的小学生需要使用高处原始状态下的识别器本体时，可以直接转动把手，从而使得齿轮能够带动与凸块相互固定的侧边杆向下滑动，以便不同身高的小学生使用该装置。

权利要求书1页 说明书5页 附图3页CN 209625291 U 2019.11.12C N 209625291U权　利　要　求　书1/1页CN 209625291 U1.一种便于使用的智慧校园用人脸识别装置，包括识别器本体(1)、固定底座(7)、伸缩支撑杆(8)、侧边杆(11)和把手(16)，其特征在于：所述识别器本体(1)上方安装的防撞胶柱(2)与防护顶棚(3)的下表面相互贴合，且识别器本体(1)的上方两侧均连接有侧边弹簧(4)，所述侧边弹簧(4)固定在过渡板(5)的内侧面，且过渡板(5)的外侧面设置有支撑立杆(6)，所述固定底座(7)焊接固定在支撑立杆(6)的底部，且支撑立杆(6)的顶部与防护顶棚(3)的下表面相互固定，所述伸缩支撑杆(8)对称固定在固定底座(7)的上方，且伸缩支撑杆(8)的外表面上方覆盖安装有连接弹簧(9)，并且连接弹簧(9)和伸缩支撑杆(8)的顶部均与固定块(10)的下表面焊接固定，所述侧边杆(11)的外侧下方与固定块(10)的一端焊接固定，且侧边杆(11)的外侧上方固定有安装杆(12)，所述安装杆(12)与安装块(13)螺栓固定，且安装块(13)的内侧转动连接有连接轴(14)，并且连接轴(14)贯穿安装在底部块(15)内，同时底部块(15)固定在识别器本体(1)的下方中心位置，所述把手(16)与支撑立杆(6)的前表面下方转动连接，且其贯穿支撑立杆(6)与齿轮(17)相互连接，所述齿轮(17)转动安装在收纳槽(20)的内部，且收纳槽(20)开设在支撑立杆(6)的内部，并且收纳槽(20)的内侧壁上对称安装有侧壁滑块(21)，所述侧边杆(11)的一侧等间距固定有凸块(18)，且其前后表面对称开设有表面滑槽(19)，所述识别器本体(1)的左右侧壁上对称开设有连接槽(22)，所述侧边弹簧(4)的一端焊接固定有连接块(23)，且连接块(23)的外侧面转动安装有滚珠(24)。

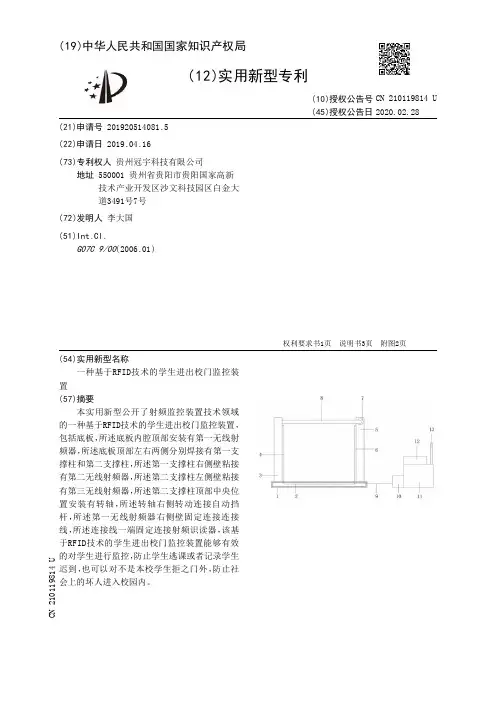

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920514081.5(22)申请日 2019.04.16(73)专利权人 贵州冠宇科技有限公司地址 550001 贵州省贵阳市贵阳国家高新技术产业开发区沙文科技园区白金大道3491号7号(72)发明人 李大国　(51)Int.Cl.G07C 9/00(2006.01)(54)实用新型名称一种基于RFID技术的学生进出校门监控装置(57)摘要本实用新型公开了射频监控装置技术领域的一种基于RFID技术的学生进出校门监控装置，包括底板，所述底板内腔顶部安装有第一无线射频器，所述底板顶部左右两侧分别焊接有第一支撑柱和第二支撑柱，所述第一支撑柱右侧壁粘接有第二无线射频器，所述第二支撑柱左侧壁粘接有第三无线射频器，所述第二支撑柱顶部中央位置安装有转轴，所述转轴右侧转动连接自动挡杆，所述第一无线射频器右侧壁固定连接连接线，所述连接线一端固定连接射频识读器，该基于RFID技术的学生进出校门监控装置能够有效的对学生进行监控，防止学生逃课或者记录学生迟到，也可以对不是本校学生拒之门外，防止社会上的坏人进入校园内。

权利要求书1页 说明书3页 附图2页CN 210119814 U 2020.02.28C N 210119814U权　利　要　求　书1/1页CN 210119814 U1.一种基于RFID技术的学生进出校门监控装置，其特征在于：包括底板(1)，所述底板(1)内腔顶部安装有第一无线射频器(2)，所述底板(1)顶部左右两侧分别焊接有第一支撑柱(3)和第二支撑柱(5)，所述第一支撑柱(3)右侧壁粘接有第二无线射频器(4)，所述第二支撑柱(5)左侧壁粘接有第三无线射频器(6)，所述第二支撑柱(5)顶部中央位置安装有转轴(7)，所述转轴(7)右侧转动连接自动挡杆(8)，所述第一无线射频器(2)右侧壁固定连接连接线(9)，所述连接线(9)一端固定连接射频识读器(10)，所述射频识读器(10)右侧壁安装有处理器(11)，所述处理器(11)顶部左侧设置有控制器(12)，所述处理器(11)顶部右侧安装有无线发射器(13)，所述处理器(11)内腔右侧壁安装有射频转换模块(14)，所述射频转换模块(14)电性输入连接射频接收模块(15)，所述射频转换模块(14)电性输出连接通讯模块(16)、智能开关模块(17)和射频处理模块(18)，所述处理器(11)与第一无线射频器(2)、第二无线射频器(4)、第三无线射频器(6)、射频识读器(10)、控制器(12)和无线发射器(13)电性连接，所述控制器(12)与自动挡杆(8)电性连接。

专利名称：一种智慧校园系统用的管理装置专利类型：实用新型专利
发明人：朱玉荣,汤鹏飞,项维军
申请号：CN202020946590.8
申请日：20200529
公开号：CN212084285U
公开日：
20201204
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智慧校园系统用的管理装置，涉及校园管理技术领域。

本实用新型包括管理箱、操作柜、失物存放箱、监控器、信号收发装置、控制器、太阳能板和远程PC端；管理箱的一侧面嵌入设置有操作柜；操作柜包括补光灯、触屏操作台、语音提示器、校园卡感应器、数字键盘和意见投递箱；触屏操作台的一侧设置有语音提示器、校园卡感应器和数字键盘。

本实用新型通过设置操作柜、失物存放箱、宿舍管理模块、失物招领模块等，解决了学校对失物管理的欠缺，提高了宿舍管理的效率以及学生兼职管理的安全性。

申请人：安徽文香信息技术有限公司
地址：247126 安徽省池州市江南产业集中区科技孵化园C2厂房
国籍：CN
代理机构：合肥洪雷知识产权代理事务所(普通合伙)
代理人：郎海云
更多信息请下载全文后查看。

专利名称：一种校园智能门禁装置专利类型：实用新型专利
发明人：吕赛鸫
申请号：CN201721448050.1申请日：20171102
公开号：CN208240099U
公开日：
20181214
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种校园智能门禁装置，包括三辊闸、磁卡感应器、监控主机及人脸识别仪，所述监控主机设置在壳体内，所述壳体上设有可伸缩连杆，所述连杆顶端设有防水壳体，防水壳体上安装有人体接近传感器和监控摄像头，所述人脸识别仪及磁卡感应器设置在所述壳体的前面板上，人脸识别仪、磁卡感应器、人体接近传感器、监控摄像头分别与所述监控主机相连，所述三辊闸通过闸门控制器与监控主机相连。

本实用新型便于实现自动检测与身份信息确认，能够适合监控要求较高的场合，且结构设置更加合理，使用方便，操作简便，适用性广。

申请人：云南师范大学
地址：650000 云南省昆明市一二一大街298号
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：高福勇
更多信息请下载全文后查看。

专利名称：一种大学学生公寓用人脸识别门禁装置专利类型：实用新型专利
发明人：庄庆滨
申请号：CN201921942009.9
申请日：20191111
公开号：CN211144059U
公开日：
20200731
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种大学学生公寓用人脸识别门禁装置，包括门锁机构、人脸显示器和受控门体，所述门锁机构装在受控门体上远离铰接点位置，所述门锁机构包括锁壳、第二伺服马达、大齿轮、插杆、齿牙、小齿轮、单片机、电源模块和扬声器，所述锁壳部分嵌入到受控门体内，所述锁壳的安装有第二伺服马达，所述第二伺服马达的转轴端安装有大齿轮，所述大齿轮的正下方设置有插杆，所述插杆的上端和下端均设置有齿牙，所述插杆的上端齿牙与大齿轮啮合，所述插杆的下端安装有两个小齿轮。

本实用新型通过设置丝杆、第一伺服马达、第二伺服马达、大齿轮、插杆和齿牙，解决了现有的技术使用不方便，在断电时防盗效果差的问题。

申请人：广东省外语艺术职业学院
地址：510000 广东省广州市沙河元岗
国籍：CN
代理机构：北京和信华成知识产权代理事务所(普通合伙)
代理人：焦海峰
更多信息请下载全文后查看。

专利名称：一种学生管理用身份识别装置专利类型：实用新型专利
发明人：李梅
申请号：CN202020739527.7
申请日：20200508
公开号：CN211669654U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种学生管理用身份识别装置，包括上下平行设置且均呈圆形的顶板与底板，所述顶板与底板之间共同同心转动安装有立杆，所述底板内嵌装有电机，所述电机的输出端与立杆的下端固定连接，所述立杆外壁周向均匀固定连接有多个隔板，所述隔板的一侧从上至下依次安装有摄像头、嵌装有显示屏、开设有操作槽、嵌装有扩音器，所述操作槽的内底端依次设有ID卡识别区、学生卡识别区和密码区，所述底板内嵌装有计算机。

本实用新型通过ID卡、学生卡、面部识别和密码识别多种识别方式，确保进入的是本校学生，避免社会人员随意出入，另外通过空间仅允许单人通过，避免多人未经身份识别直接进入的情况发生，提高学校安全性。

申请人：浙江广厦建设职业技术学院
地址：322100 浙江省金华市东阳市江北新区广福东街1号
国籍：CN
代理机构：深圳市创富知识产权代理有限公司
代理人：曾敬
更多信息请下载全文后查看。

专利名称：一种智慧校园管理系统专利类型：实用新型专利
发明人：郑小军
申请号：CN201822221950.3
申请日：20181227
公开号：CN209132816U
公开日：
20190719
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智慧校园管理系统，包括校园管理子系统和校园教学子系统；所述校园管理子系统包括云平台管理工作站、综合服务器、校级云平台服务器、视频监控系统服务器和视频监控存储磁盘阵列；所述校园教学子系统包括若干电子黑板、若干手持数据采集器、若干教师工作云终端、若干体育器材存储柜和若干学生物品存储柜。

本实用新型将体育器材存储柜和学生物品存储柜及手持数据采集器纳入到校园教学子系统中，为学生的综合素质评估提供依据，也让家长知道自己孩子的喜好；实现学生物品的暂时存放，通过存放物品达到学生签到的目的，减少学生使用平板电脑的次数，减少平板电脑蓝光对学生眼睛的危害，让学生多写字，保留传统的书写功能。

申请人：重庆多创电子技术有限公司,重庆多创云教育科技有限公司
地址：400039 重庆市九龙坡区科园一路200号C-7-5号
国籍：CN
代理机构：重庆智慧之源知识产权代理事务所(普通合伙)
代理人：孙方
更多信息请下载全文后查看。

专利名称：一种智慧校区图书馆用门禁装置专利类型：实用新型专利
发明人：毛尉,孙国兵,刘艳芳
申请号：CN202020583085.1
申请日：20200417
公开号：CN212569892U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智慧校区图书馆用门禁装置，涉及智慧校区图书馆技术领域，包括门闸，所述门闸设置有两个，两个所述门闸内侧均设置有夹板模块，其中一个所述门闸的上方设置有摄像头，所述摄像头的高度可调节，所述摄像头与储存模块电连接，所述储存模块与比对模块电连接，另一个所述门闸上端设置有刷卡模块，所述刷卡模块和所述比对模块均与控制模块电连接，所述控制模块与所述夹板模块电连接，所述刷卡模块与所述储存模块电连接，本实用新型解决了现有的图书馆门禁装置只能通过刷卡才能通过，当学生忘记带图书卡时，学生便难以进入学习的问题。

申请人：深圳市智微智能科技股份有限公司
地址：518000 广东省深圳市福田区车公庙泰然九路海松大厦B-1303
国籍：CN
代理机构：深圳市科冠知识产权代理有限公司
代理人：何华林
更多信息请下载全文后查看。

专利名称：一种智慧校园安全管理装置专利类型：实用新型专利
发明人：齐鸿
申请号：CN202122333980.5
申请日：20210926
公开号：CN216211215U
公开日：
20220405
专利内容由知识产权出版社提供
摘要：本实用新型涉及校园管理技术领域，公开了一种智慧校园安全管理装置，包括门栏，所述门栏设置有两组，两组所述门栏中间均开设有凹槽，两组所述凹槽上侧中间均固定安装有电机，所述电机驱动输出端与传动轴传动连接，且传动轴另一端固定连接有转杆，两组所述转杆上侧两端均通过连接件固定安装有挡板，位于左侧所述门栏前侧上端设置有感应区，位于右侧所述门栏上端安装有摄像头。

本实用新型当学生通过学生卡与感应区对接时，会打开摄像头，摄像头会将捕捉的画面通过互联网传输到手机上，从而可以让家长清楚的让家长从手机内看到自己孩子的动向和安全，同时也会驱动电机打开挡板，使同学进出门栏。

申请人：河南省新豫安学校安全管理研究中心有限公司
地址：450046 河南省郑州市郑东新区龙子湖明理路正商博雅广场4号楼910
国籍：CN
代理机构：北京华仁联合知识产权代理有限公司
代理人：国红
更多信息请下载全文后查看。
