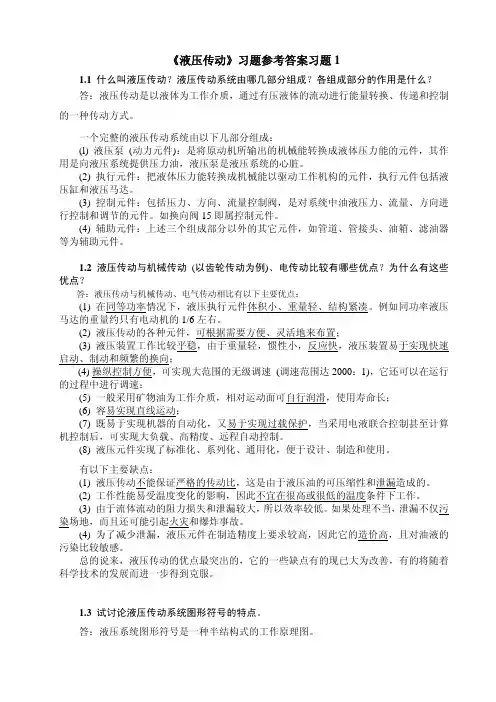

《液压传动》习题参考答案习题11.1 什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？答：液压传动是以液体为工作介质，通过有压液体的流动进行能量转换、传递和控制的一种传动方式。

一个完整的液压传动系统由以下几部分组成：(l) 液压泵(动力元件)：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

(2) 执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

(3) 控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。

如换向阀15即属控制元件。

(4) 辅助元件：上述三个组成部分以外的其它元件，如管道、管接头、油箱、滤油器等为辅助元件。

1.2 液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？答：液压传动与机械传动、电气传动相比有以下主要优点：(1) 在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。

例如同功率液压马达的重量约只有电动机的1/6左右。

(2) 液压传动的各种元件，可根据需要方便、灵活地来布置；(3) 液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；(4) 操纵控制方便，可实现大范围的无级调速(调速范围达2000：1)，它还可以在运行的过程中进行调速；(5) 一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；(6) 容易实现直线运动；(7) 既易于实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。

(8) 液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

有以下主要缺点：(1) 液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。

(2) 工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。

一、填空题(每空1分，共20分）1.液压传动是以( 压力）能来传递和转换能量的。

2.、液压传动装置由（动力元件)、（执行元件）、（控制元件）、( 辅助元件）和（工作介质)五部分组成，其中（动力元件)和( 执行元件)为能量转换装置。

3.液体在管中流动时，存在( 层流)和（紊流）两种流动状态。

液体的流动状态可用（雷诺数）来判定.4.液压系统中的压力,即常说的表压力,指的是（相对压力)压力.5.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。

6.单作用叶片泵转子每转一周，完成吸、排油各（1）次,同一转速的情况下,改变它的（偏心距）可以改变其排量。

7.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的（中位机能）。

8.压力阀的共同特点是利用(液体压力）和（弹簧弹力）相平衡的原理来进行工作的。

9.顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺序动作的液压元件。

10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（油水分离器）等组成。

二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）(每选择一个正确答案1分,共10分）1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是( A ）在流体力学中的表达形式。

A能量守恒定律；B动量定理；C质量守恒定律； D 其他;2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为( C ）A)等于10MPa；B）小于10MPa; C）大于10MPa3．（ A )叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 单作用；B、双作用4。

一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动,其中位机能应选用（H )；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用( M )。

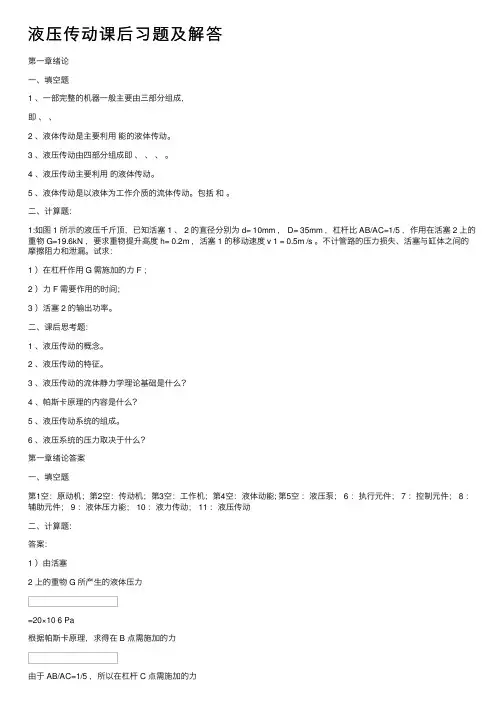

液压传动课后习题及解答第⼀章绪论⼀、填空题1 、⼀部完整的机器⼀般主要由三部分组成，即、、2 、液体传动是主要利⽤能的液体传动。

3 、液压传动由四部分组成即、、、。

4 、液压传动主要利⽤的液体传动。

5 、液体传动是以液体为⼯作介质的流体传动。

包括和。

⼆、计算题：1:如图 1 所⽰的液压千⽄顶，已知活塞 1 、 2 的直径分别为 d= 10mm ， D= 35mm ，杠杆⽐ AB/AC=1/5 ，作⽤在活塞 2 上的重物 G=19.6kN ，要求重物提升⾼度 h= 0.2m ，活塞 1 的移动速度 v 1 = 0.5m /s 。

不计管路的压⼒损失、活塞与缸体之间的摩擦阻⼒和泄漏。

试求：1 ）在杠杆作⽤ G 需施加的⼒ F ；2 ）⼒ F 需要作⽤的时间；3 ）活塞 2 的输出功率。

⼆、课后思考题：1 、液压传动的概念。

2 、液压传动的特征。

3 、液压传动的流体静⼒学理论基础是什么？4 、帕斯卡原理的内容是什么？5 、液压传动系统的组成。

6 、液压系统的压⼒取决于什么？第⼀章绪论答案⼀、填空题第1空：原动机；第2空：传动机；第3空：⼯作机；第4空：液体动能; 第5空：液压泵； 6 ：执⾏元件； 7 ：控制元件； 8 ：辅助元件； 9 ：液体压⼒能； 10 ：液⼒传动； 11 ：液压传动⼆、计算题：答案：1 ）由活塞2 上的重物 G 所产⽣的液体压⼒=20×10 6 Pa根据帕斯卡原理，求得在 B 点需施加的⼒由于 AB/AC=1/5 ，所以在杠杆 C 点需施加的⼒2 ）根据容积变化相等的原则求得⼒ F 需施加的时间3 ）活塞 2 的输出功率第⼆章液压流体⼒学基础⼀、填空题1、油液在外⼒作⽤下，液层间作相对运动进的产⽣内摩擦⼒的性质，叫做。

2、作⽤在液体内部所有质点上的⼒⼤⼩与受作⽤的液体质量成正⽐，这种⼒称为。

3、作⽤在所研究的液体外表⾯上并与液体表⾯积成正⽐的⼒称为。

4、液体体积随压⼒变化⽽改变。

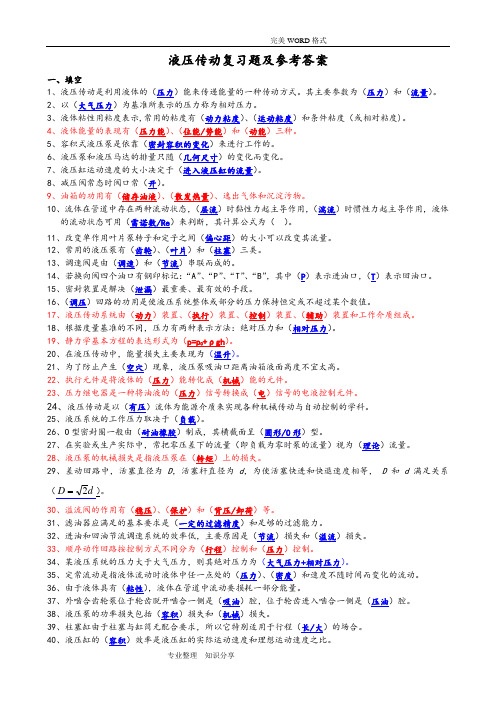

液压传动复习题及参考答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。

其主要参数为（压力）和（流量）。

2、以（大气压力）为基准所表示的压力称为相对压力。

3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。

4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。

5、容积式液压泵是依靠（密封容积的变化）来进行工作的。

6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。

7、液压缸运动速度的大小决定于（进入液压缸的流量）。

8、减压阀常态时阀口常（开）。

9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。

10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。

11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。

12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。

13、调速阀是由（调速）和（节流）串联而成的。

14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。

15、密封装置是解决（泄漏）最重要、最有效的手段。

16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。

17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。

18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。

19、静力学基本方程的表达形式为（p=p0+ρgh）。

20、在液压传动中，能量损失主要表现为（温升）。

21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。

22、执行元件是将液体的（压力）能转化成（机械）能的元件。

23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。

24、液压传动是以（有压）流体为能源介质来实现各种机械传动与自动控制的学科。

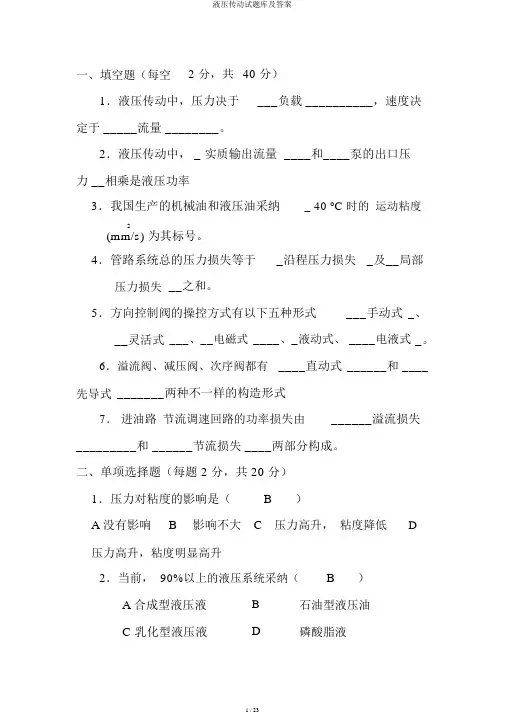

一、填空题（每空 2 分，共40 分）1．液压传动中，压力决于___负载__________，速度决定于 _____流量 ________。

2．液压传动中， _ 实质输出流量 ____和____泵的出口压力 __相乘是液压功率3．我国生产的机械油和液压油采纳_ 40 o C 时的运动粘度2(mm/s) 为其标号。

4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。

5．方向控制阀的操控方式有以下五种形式___手动式_、__灵活式___、__电磁式____、_液动式、 ____电液式_。

6．溢流阀、减压阀、次序阀都有____直动式______和 ____先导式_______两种不一样的构造形式7．进油路节流调速回路的功率损失由______溢流损失_________和 ______节流损失 ____两部分构成。

二、单项选择题（每题2 分，共 20 分）1．压力对粘度的影响是（B）A 没有影响B影响不大C压力高升，粘度降低D压力高升，粘度明显高升2．当前，90%以上的液压系统采纳（B）A 合成型液压液B石油型液压油C 乳化型液压液D磷酸脂液3．一支密闭的玻璃管中存在着真空度，下边那个说法是正确的（ B）A管内的绝对压力比大气压力大 B 管内的绝对压力比大气压力小 C 管内的相对压力为正当 D 管内的相压力等于零4．假如液体流动是连续的，那么在液体经过任一截面时，以下说法正确的选项是（C）A没有缝隙B没有泄露C流量是相等的D上陈述法都是正确的5．在同一管道中，分别用 Re 紊流、Re 临界、Re 层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（C）A Re 紊流 < Re 临界 <Re层流B ReC Re 紊流 > Re 临界 > Re 层流D Re 6．有卸荷功能的中位机能是（紊流= Re 临界 =Re层流临界<Re层流 <Re紊流A）A H 、K、M型B O、P、Y型C M、O、D型D P、A、X型7．次序阀的主要作用是（C）A定压、溢流、过载保护B背压、远程调压C降低油液压力供应低压零件D利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（A）时有较高的速度刚度A重载高速B重载低速C 轻载低速D轻载高速9．调速阀能够实现（D） A履行零件速度的调理B 履行零件的运行速度不因负载而变化C 调速阀中的节流阀两头压差保持恒定D以上都正确10．能够蒙受负值负载的节流调速回路是（C）A 进油路节流调速回路 B 旁油路节流调速回路 C 回油路节流调速回路D三种回路都能够二 . 填空题（每空 1 分，共 25 分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在 ( 各个 ) 方向相等。

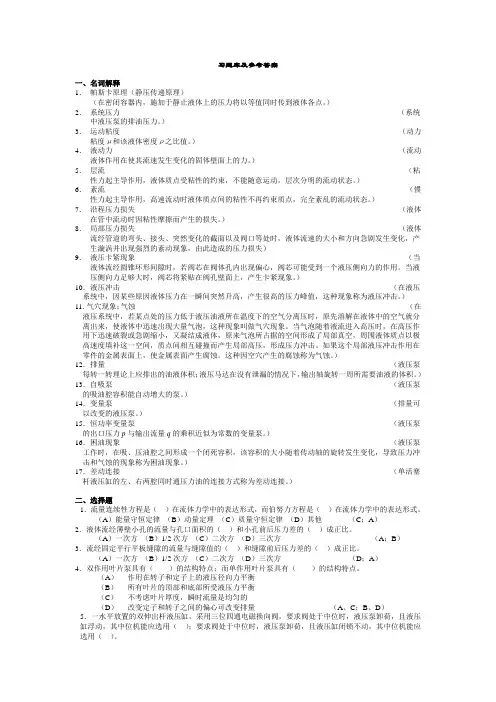

习题库及参考答案一、名词解释1．帕斯卡原理（静压传递原理）（在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点。

）2．系统压力（系统中液压泵的排油压力。

）3．运动粘度（动力粘度μ和该液体密度ρ之比值。

）4．液动力（流动液体作用在使其流速发生变化的固体壁面上的力。

）5．层流（粘性力起主导作用，液体质点受粘性的约束，不能随意运动，层次分明的流动状态。

）6．紊流（惯性力起主导作用，高速流动时液体质点间的粘性不再约束质点，完全紊乱的流动状态。

）7．沿程压力损失（液体在管中流动时因粘性摩擦而产生的损失。

）8．局部压力损失（液体流经管道的弯头、接头、突然变化的截面以及阀口等处时，液体流速的大小和方向急剧发生变化，产生漩涡并出现强烈的紊动现象，由此造成的压力损失）9．液压卡紧现象（当液体流经圆锥环形间隙时，若阀芯在阀体孔内出现偏心，阀芯可能受到一个液压侧向力的作用。

当液压侧向力足够大时，阀芯将紧贴在阀孔壁面上，产生卡紧现象。

）10．液压冲击（在液压系统中，因某些原因液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为液压冲击。

）11．气穴现象；气蚀（在液压系统中，若某点处的压力低于液压油液所在温度下的空气分离压时，原先溶解在液体中的空气就分离出来，使液体中迅速出现大量气泡，这种现象叫做气穴现象。

当气泡随着液流进入高压时，在高压作用下迅速破裂或急剧缩小，又凝结成液体，原来气泡所占据的空间形成了局部真空，周围液体质点以极高速度填补这一空间，质点间相互碰撞而产生局部高压，形成压力冲击。

如果这个局部液压冲击作用在零件的金属表面上，使金属表面产生腐蚀。

这种因空穴产生的腐蚀称为气蚀。

）12．排量（液压泵每转一转理论上应排出的油液体积；液压马达在没有泄漏的情况下，输出轴旋转一周所需要油液的体积。

）13．自吸泵（液压泵的吸油腔容积能自动增大的泵。

）14．变量泵（排量可以改变的液压泵。

）15．恒功率变量泵（液压泵的出口压力p与输出流量q的乘积近似为常数的变量泵。

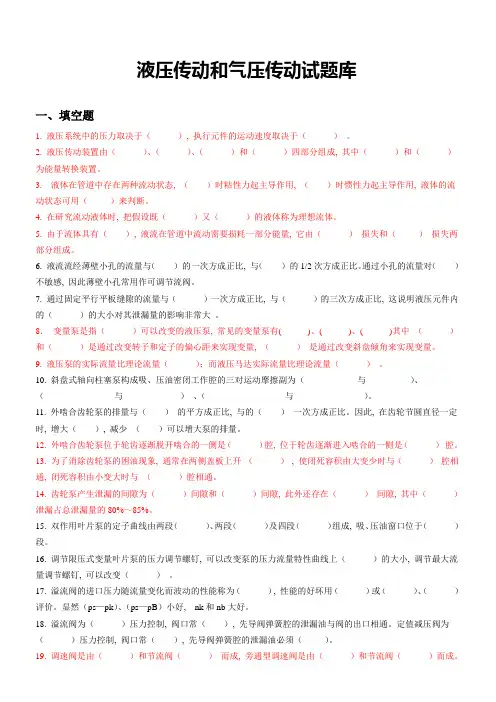

液压传动和气压传动试题库一、填空题1. 液压系统中的压力取决于（）, 执行元件的运动速度取决于（）。

2. 液压传动装置由（）、（）、（）和（）四部分组成, 其中（）和（）为能量转换装置。

3. 液体在管道中存在两种流动状态, （）时粘性力起主导作用, （）时惯性力起主导作用, 液体的流动状态可用（）来判断。

4. 在研究流动液体时, 把假设既（）又（）的液体称为理想流体。

5. 由于流体具有（）, 液流在管道中流动需要损耗一部分能量, 它由（）损失和（）损失两部分组成。

6. 液流流经薄壁小孔的流量与（）的一次方成正比, 与（）的1/2次方成正比。

通过小孔的流量对（）不敏感, 因此薄壁小孔常用作可调节流阀。

7. 通过固定平行平板缝隙的流量与（）一次方成正比, 与（）的三次方成正比, 这说明液压元件内的（）的大小对其泄漏量的影响非常大。

8．变量泵是指（）可以改变的液压泵, 常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量, （）是通过改变斜盘倾角来实现变量。

9. 液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

10. 斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

11. 外啮合齿轮泵的排量与（）的平方成正比, 与的（）一次方成正比。

因此, 在齿轮节圆直径一定时, 增大（）, 减少（）可以增大泵的排量。

12. 外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔, 位于轮齿逐渐进入啮合的一侧是（）腔。

13. 为了消除齿轮泵的困油现象, 通常在两侧盖板上开（）, 使闭死容积由大变少时与（）腔相通, 闭死容积由小变大时与（）腔相通。

14. 齿轮泵产生泄漏的间隙为（）间隙和（）间隙, 此外还存在（）间隙, 其中（）泄漏占总泄漏量的80%～85%。

15. 双作用叶片泵的定子曲线由两段（）、两段（）及四段（）组成, 吸、压油窗口位于（）段。

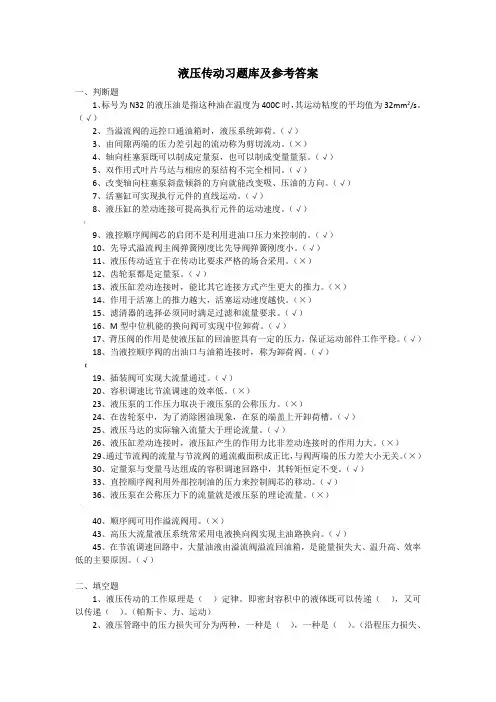

液压传动习题库及参考答案一、判断题1、标号为N32的液压油是指这种油在温度为400C时，其运动粘度的平均值为32mm2/s。

（√）2、当溢流阀的远控口通油箱时，液压系统卸荷。

（√）3、由间隙两端的压力差引起的流动称为剪切流动。

（×）4、轴向柱塞泵既可以制成定量泵，也可以制成变量量泵。

（√）5、双作用式叶片马达与相应的泵结构不完全相同。

（√）6、改变轴向柱塞泵斜盘倾斜的方向就能改变吸、压油的方向。

（√）7、活塞缸可实现执行元件的直线运动。

（√）8、液压缸的差动连接可提高执行元件的运动速度。

（√）》9、液控顺序阀阀芯的启闭不是利用进油口压力来控制的。

（√）10、先导式溢流阀主阀弹簧刚度比先导阀弹簧刚度小。

（√）11、液压传动适宜于在传动比要求严格的场合采用。

（×）12、齿轮泵都是定量泵。

（√）13、液压缸差动连接时，能比其它连接方式产生更大的推力。

（×）14、作用于活塞上的推力越大，活塞运动速度越快。

（×）15、滤清器的选择必须同时满足过滤和流量要求。

（√）16、M型中位机能的换向阀可实现中位卸荷。

（√）17、背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。

（√）18、当液控顺序阀的出油口与油箱连接时，称为卸荷阀。

（√）【19、插装阀可实现大流量通过。

（√）20、容积调速比节流调速的效率低。

（×）23、液压泵的工作压力取决于液压泵的公称压力。

（×）24、在齿轮泵中，为了消除困油现象，在泵的端盖上开卸荷槽。

（√）25、液压马达的实际输入流量大于理论流量。

（√）26、液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。

（×）29、通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。

（×）30、定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。

（√）33、直控顺序阀利用外部控制油的压力来控制阀芯的移动。

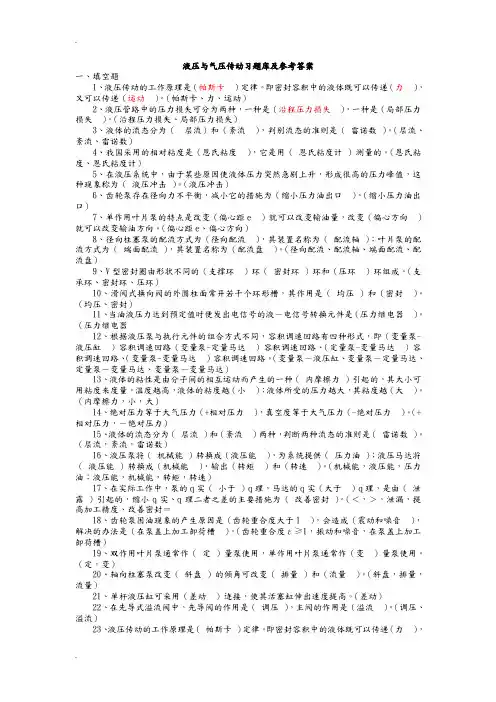

液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。

即密封容积中的液体既可以传递（力），又可以传递（运动）。

（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。

（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。

（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。

（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。

（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。

（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。

（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。

（压力继电器12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。

（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。

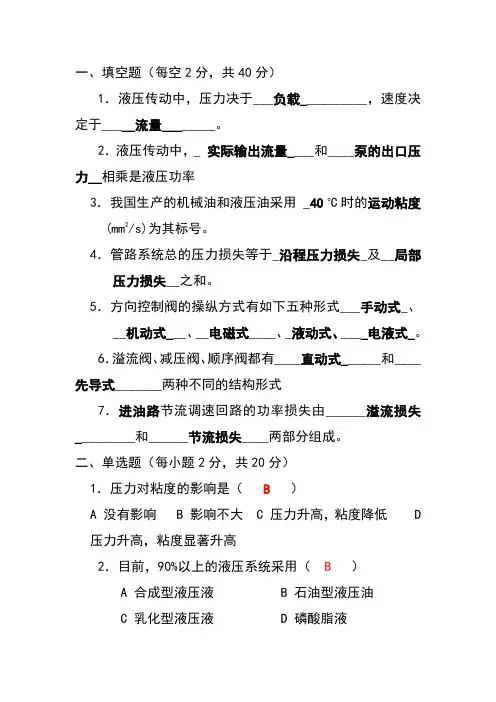

一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。

2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用 _40o C时的运动粘度(mm2/s)为其标号。

4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。

5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液式_。

6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。

二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低 D压力升高，粘度显著升高2．目前，90%以上的液压系统采用（ B ）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（ B ）A 管内的绝对压力比大气压力大 B管内的绝对压力比大气压力小C 管内的相对压力为正值 D管内的相压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙 B 没有泄漏C 流量是相等的 D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（ A）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护 B 背压、远程调压 C 降低油液压力供给低压部件 D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度 A 重载高速 B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（ D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路 B旁油路节流调速回路C 回油路节流调速回路 D 三种回路都可以二.填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。

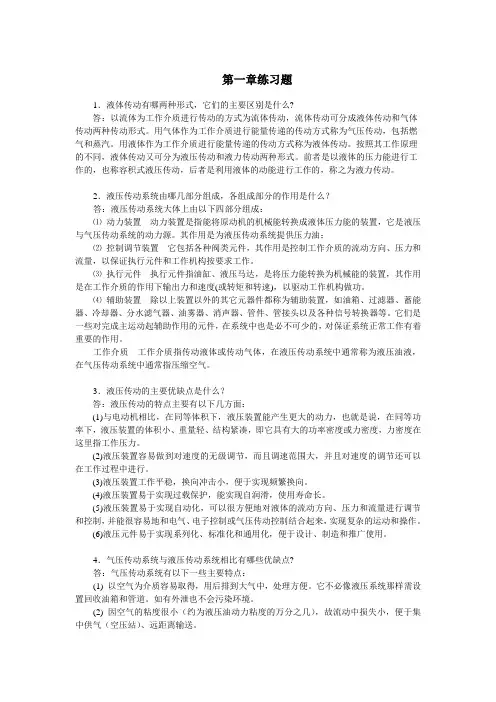

第一章练习题1．液体传动有哪两种形式，它们的主要区别是什么?答：以流体为工作介质进行传动的方式为流体传动，流体传动可分成液体传动和气体传动两种传动形式。

用气体作为工作介质进行能量传递的传动方式称为气压传动，包括燃气和蒸汽。

用液体作为工作介质进行能量传递的传动方式称为液体传动。

按照其工作原理的不同，液体传动又可分为液压传动和液力传动两种形式。

前者是以液体的压力能进行工作的，也称容积式液压传动，后者是利用液体的动能进行工作的，称之为液力传动。

2．液压传动系统由哪几部分组成，各组成部分的作用是什么？答：液压传动系统大体上由以下四部分组成：⑴动力装置动力装置是指能将原动机的机械能转换成液体压力能的装置，它是液压与气压传动系统的动力源。

其作用是为液压传动系统提供压力油；⑵控制调节装置它包括各种阀类元件，其作用是控制工作介质的流动方向、压力和流量，以保证执行元件和工作机构按要求工作。

⑶执行元件执行元件指油缸、液压马达，是将压力能转换为机械能的装置，其作用是在工作介质的作用下输出力和速度(或转矩和转速)，以驱动工作机构做功。

⑷辅助装置除以上装置以外的其它元器件都称为辅助装置，如油箱、过滤器、蓄能器、冷却器、分水滤气器、油雾器、消声器、管件、管接头以及各种信号转换器等。

它们是一些对完成主运动起辅助作用的元件，在系统中也是必不可少的，对保证系统正常工作有着重要的作用。

工作介质工作介质指传动液体或传动气体，在液压传动系统中通常称为液压油液，在气压传动系统中通常指压缩空气。

3．液压传动的主要优缺点是什么？答：液压传动的特点主要有以下几方面：(1)与电动机相比，在同等体积下，液压装置能产生更大的动力，也就是说，在同等功率下，液压装置的体积小、重量轻、结构紧凑，即它具有大的功率密度或力密度，力密度在这里指工作压力。

(2)液压装置容易做到对速度的无级调节，而且调速范围大，并且对速度的调节还可以在工作过程中进行。

(3)液压装置工作平稳，换向冲击小，便于实现频繁换向。

如果小活塞上有摩擦力 f i = 200N ,大活塞上有摩擦力f 2= 1000 N,杠杆每上第一章绪1 — 1液压系统中的压力取决于（）,执行元件的运动速度取决于 （1 — 3设有一液压千斤顶，如图 1 — 3所示。

小活塞3直径d = 10mm 行程h=20mm 大活塞8直径D=40mm 重物 w= 50000N,杠杆I = 25mm L = 500mm 求:顶起重物W 时，在杠杆端所施加的力 F ; 此时密闭容积中的液体压力P ;杠杆上下动作一次，重物的上升量H;1—2液压传动装置由（ ）和（）四部分组成,其中（ ）和（）为能量转换装置。

④第二章液压油液2—1什么是液体的粘性?2-2粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么?2—3压力和温度对粘度的影响如何?2—4我国油液牌号与50C时的平均粘度有关系，如油的密度p= 900kg/m，试回答以下几个问题:1） 30 号机油的平均运动粘度为（）m 2/ s;2）30号机油的平均动力粘度为（）Pa . S;3）在液体静止时，40号机油与30号机油所呈现的粘性哪个大?2 —5 20 C时水的运动粘度为I X 10—6mf/s，密度p= 1000kg / m；20 C 时空气的运动粘度为15X 10—6m/S,密度P 1.2kg / m；试比较水和空气的粘度（）(A) 水的粘性比空气大;(B) 空气的粘性比水大。

(A) 粘度较大;(B)粘度因压力变化而改变较大;(C) 粘度因温度变化而改变较小;(D) 粘度因温度变化而改变较大。

图示液压缸直径D=12cm ,活塞直径d = 11.96cm,活塞宽度L = 14cm,间隙中充以动力粘度 n = 0. 065Pa ・s 的油液，活塞回程要求的稳定速度为v = 0. 5 m /s ，试求不计油液压力时拉回活塞所需的力 F 等于多少？粘度指数咼的油，表示该油F图题2 —-/1第三章液压流体力学基础§ 3 - 1静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么? 3—2在图示各盛水圆筒活塞上的作用力F = 3000 N 。

第一章液压传动概述一、填空1、液压系统若能正常工作必须由动力装置、执行装置、控制装置、辅助装置和工作介质组成。

2、液压系统的两个重要参数是压力、流量 ,它们的特性是液压系统的工作压力取决于负载，液压缸的运动速度取决于流量。

3、液压传动的工作原理是以__油液____作为工作介质，通过__密封容积__ 的变化来传递运动，通过油液内部的__压力 ___来传递动力。

二、判断1.液压传动不易获得很大的力和转矩。

（）2.液压传动装置工作平稳。

能方便地实现无级调速，但不能快速起动、制动和频繁换向。

( )3.液压传动适宜在传动比要求严格的场合采用。

( )4.液压系统故障诊断方便、容易。

（）5.液压传动适宜于远距离传动。

（）6.液压传动装置本质上是一种能量转换装置。

（√）三、单项选择1.液压系统的执行元件是（ C ）。

A．电动机 B.液压泵 C．液压缸或液压马达 D.液压阀2.液压系统中，液压泵属于（ A ）。

A.动力部分B.执行部分 C．控制部分 D.辅助部分3.液压传动的特点有（ B ）A.可与其他传动方式联用，但不易实现远距离操纵和自动控制B.可以在较大的速度范围内实现无级变速C.能迅速转向、变速、传动准确D.体积小、质量小，零部件能自润滑，且维护、保养和排放方便四、问答：1、何谓液压传动？液压传动的原理？它有哪两个工作特性？答：定义：液压传动是以液体为工作介质，把原动机的机械能转换为液体的压力能，通过控制元件将具有压力能的液体送到执行元件，由执行元件驱动负载实现所需的运动和动力，把液体的压力能再转变为工作机构所需的机械能。

原理：液压传动的工作原理是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液内部的压力来传递动力。

特性：1）液压系统的工作压力取决于负载。

2）液压缸的运动速度取决于流量。

2、液压传动系统有哪几部分组成？说明各部分作用。

答：1）动力装置：液压泵，将机械能转换成液体压力能。

2）执行装置：液压缸或液压马达，将液体压力能转换成机械能。

试题库及参考答案一、填空题．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；紊流；雷诺数）．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）．液流流经薄壁小孔的流量及（）的一次方成正比，及（）的次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）．通过固定平行平板缝隙的流量及（）一次方成正比，及（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）．外啮合齿轮泵的排量及（）的平方成正比，及的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时及（）腔相通，闭死容积由小变大时及（）腔相通。

（卸荷槽；压油；吸油）．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的～。
