液压控制阀和液压控制回路习题

液压部分习题答案绪论二、判断题（×）1、液压传动不容易获得很大的力和转矩。

（√）2、液压传动可在较大范围内实现无级调速。

（√）3、液压传动系统不宜远距离传动。

（√）4、液压传动的元件要求制造精度高。

（√）5、气压传动的适合集中供气和远距离传输与控制。

（√）6、与液压系统相比，气压传动的工作介质本身没有润滑性，需另外加油雾器进行润滑。

（×）7、液压传动系统中，常用的工作介质是气油。

（√）8、液压传动是依靠密封容积中液体静压力来传递力的, 如万吨水压机。

（√）9、与机械传动相比, 液压传动其中一个优点是运动平穏。

第一章液压传动基础二、判断题（√）1、以绝对真空为基准测得的压力称为绝对压力。

（×）2、液体在不等横截面的管中流动，液流速度和液体压力与横截面积的大小成反比。

（×）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。

（√）4、空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象。

（×）5、当液体通过的横截面积一定时，液体的流动速度越高，需要的流量越小。

（√）6、液体在管道中流动的压力损失表现为沿程压力损失和局部压力损失两种形式。

（√）7、2.液体能承受压力，不能承受拉应力（×）8、油液在流动时有粘性，处于静止状态也可以显示粘性。

（√）9、用来测量液压系统中液体压力的压力计所指示的压力为（×）10、以大气压力为基准测得的高出大气压的那一部分压力称绝对压力。

第二章液压动力元件三、判断题（×）1 .容积式液压泵输油量的大小取决于密封容积的大小。

（√）2. 齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力。

（×）3．叶片泵的转子能正反方向旋转。

（×）4．单作用泵如果反接就可以成为双作用泵。

（×）5. 外啮合齿轮泵中，轮齿不断进入啮合的一侧的油腔是吸油腔。

（×）6.理论流量是指考虑液压泵泄漏损失时，液压泵在单位时间内实际输出的油液体积。

《液压与气压传动》复习资料及答案9、先导式溢流阀原理如图所示，回答下列问题：（1）先导式溢流阀原理由哪两部分组成（2）何处为调压部分（3）阻尼孔的作用是什么（4）主阀弹簧为什么可较软解：（1）先导阀、主阀。

（2）先导阀。

（3）制造压力差。

（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。

10、容积式液压泵的共同工作原理是什么答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔：⑵密封容积交替变化；⑶吸、压油腔隔开。

11、溢流阀的主要作用有哪些答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压液压系统中，当执行元件停止运动后，使泵卸荷有什么好处答：在液压泵驱动电机不频繁启停的情况下，使液压泵在功率损失接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电机的使用寿命。

12、液压传动系统主要有那几部分组成并叙述各部分的作用。

答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。

13、容积式液压泵完成吸油和压油必须具备哪三个条件答：形成密闭容腔，密闭容积变化，吸、压油腔隔开。

14、试述进油路节流调速回路与回油路节流调速回路的不同之处。

17、什么叫做差动液压缸差动液压缸在实际应用中有什么优点答：差动液压缸是由单活塞杆液压缸将压力油同时供给单活塞杆液压缸左右两腔，使活塞运动速度提高。

差动液压缸在实际应用中可以实现差动快速运动，提高速度和效率。

18、什么是泵的排量、流量什么是泵的容积效率、机械效率答：（1）泵的排量：液压泵每转一周，由其密封几何尺寸变化计算而得的排出液体的体积。

（2）泵的流量：单位时间内所排出的液体体积。

（3）泵的容积效率：泵的实际输出流量与理论流量的比值。

（4）机械效率：泵的理论转矩与实际转矩的比值。

19、什么是三位滑阀的中位机能研究它有何用处答：（1）对于三位阀，阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能。

（2）研究它可以考虑：系统的保压、卸荷，液压缸的浮动，启动平稳性，换向精度与平稳性。

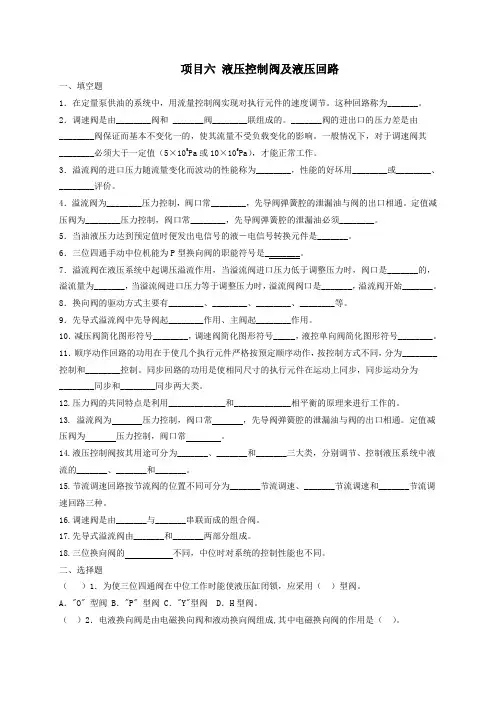

项目六液压控制阀及液压回路一、填空题1．在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。

这种回路称为_______。

2．调速阀是由________阀和 _______阀________联组成的。

_______阀的进出口的压力差是由________阀保证而基本不变化一的，使其流量不受负载变化的影响。

一般情况下，对于调速阀其________必须大于一定值（5×105Pa或10×105Pa），才能正常工作。

3．溢流阀的进口压力随流量变化而波动的性能称为________，性能的好坏用________或________、________评价。

4．溢流阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油与阀的出口相通。

定值减压阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油必须________。

5．当油液压力达到预定值时便发出电信号的液－电信号转换元件是_______。

6．三位四通手动中位机能为P型换向阀的职能符号是________。

7．溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是_______的，溢流量为_______，当溢流阀进口压力等于调整压力时，溢流阀阀口是_______，溢流阀开始_______。

8．换向阀的驱动方式主要有________、________、________、________等。

9．先导式溢流阀中先导阀起________作用、主阀起________作用。

10．减压阀简化图形符号________，调速阀简化图形符号_____，液控单向阀简化图形符号________。

11．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为________控制和________控制。

同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为________同步和________同步两大类。

一、填空题1、速度换接回路的功用是使( )在一个( )中，从一种运动速度变换到另一种运动速度。

2、锁紧回路的功用是在执行元件不工作时，切断其( )( )油路，准确地使它停留在( )原定位置上。

3、浮动回路是把执行元件的进、回油路连通或同时接通油箱，借助于自重或负载的惯性力，使其处于无约束的( )4、时间控制顺序动作回路是( )使多个缸按时间完成先后动作的回路。

5、节流调速回路它用定量泵供油，用节流阀(或调速阀)改变进入执行元件的流量使之变速。

根据流量阀在回路中的位置不同，分为( )、( )、( )三种回路。

6、速度控制回路包括( )、( )、( )三种回路。

7、所谓基本回路，就是由有关的( )组成，用来完成特定功能的典型油路。

8、增压回路用提高系统中( )中的压力。

它能使局部压力远远高于油源的压力。

9、卸荷回路的功用是，在液压泵的驱动电机不频繁起闭，且使液压泵在接近零压的情况下运转，以减少( )和( )，延长泵和电机的使用寿命。

二、单项选择题1. 在图示回路中，液压泵输出流量QP＝10L/min，溢流阀调定压力PP＝20×105Pa，两个薄壁小孔型节流阀的流量系数都是Cd =0．67，开口面积分别为a1 =0．02cm2 、a2=0.01cm2，而油液密度ρ=900kg/m3，如不考虑溢流阀的调压偏差，试问在液压缸克服阻力向右运动时. 液压缸大腔的最高压力能达到多少?(A) 20×105pa(B) 10×105pa(C) 2×105pa(D) 40×105pa2. 图示采用进油路与回油路同时节流的调速回路。

设两节流阀的开口面积相等，a1=a2 =0.1cm2，两阀的流量系数均为Cd＝0.67，液压缸两腔有效面积分别为A1=100cm2 A2＝50cm2，负载F=5000N，方向始终向左，滥流阀调定压力PP＝20×105Pa，泵的流量QP ＝25L/min. 活塞往返运动的速度是多少?(A) 0.365m/s(B) 0.065m/s(C) 0．0365m/s(D) 0．073m/s3. 在如图所示的摹度控制回路中，已知泵的排量q＝160cm3/r，转速np＝1000r /min，容积效率ηvp=0．95，溢流阀调定压力py =70X105Pa，液压马达的排量qm＝160cm3/r，容积效率ηvm=0．95，机械效率ηmm=0．80，负载转矩Tm＝140N·m，节流阀的最大开度Amax＝200mm2. 通过节流阀的流量是多少?(A) 270L/min(B) 105L/min(C) 153L/min(D) 135L/min4．由变量泵和定量液压马达组成调速回路，变量泵排量可在0～50cms八范围内改变。

液压传动总复习习题答案一、是非题（对的画“√”，错的“×”）并对你认为有错的题目进行改正1、液压传动是以液体作为工作介质进行能量传递的一种传动形式。

（√）正确：2、液压系统压力的大小决定于外界负载的大小。

（√）正确：3、液压系统某处的流速大小决定该处流量的大小。

（√）正确：4、当活塞面积一定时，要增大活塞运动速度可增加流量。

（√）正确：5、密封容积的变化是容积式泵能完成吸油和压油的根本原因之一。

（√）正确：6、液压系统的牵引力越大，活塞运动速度越快。

（×）正确：液压系统的牵引力是与活塞面积有关，是成正比。

7、当泵的输出压力升高到调节值以上时，限压式叶片泵：（A）转子与定子间的偏心距e自动减小。

（√）正确：（B）泵的输出流量自动增大。

（√）正确：泵的输出流量自动减小。

8、若泵的密封容积在运转中能不断变化，此泵为变量泵。

（×）正确：若泵的密封容积在运转中能不断变化，此泵为定量泵。

9、油缸中作用在活塞上的液压推动越大，活塞的运动速度越快。

（×）正确：油缸中作用在活塞上的液压推动越大，活塞的运动速度越慢。

10、液压缸的工作压力总是等于液压泵的额定压力。

（×）正确：液压缸的工作压力总是小于液压泵的额定压力。

11、差动连接液压缸的结构不同于单出杆双作用式液压缸（×）正确：差动连接只是一种连接方式，与结构无关，只要是双作用式液压缸都能差动连接。

12、系统中工作元件的工作压力等于泵的额定压力。

（×）正确：系统中工作元件的工作压力小于泵的额定压力。

13、液压传动的压力决定于外负载，并随外负载的减小而增大（×）正确：液压传动的压力决定于外负载，并随外负载的减小而（减小）14、油液的粘度与温度成正比而与压力成反比（×）正确：油液的粘度与温度成（反比）而与压力成（正比）15、在运动中密封容积能不断变化的泵即为变量泵（×）正确：在运动中密封容积能不断变化的泵即为（定）量泵16、当转速一定时，泵的排量即为泵的流量（×）正确：当转速一定时，泵的排量与转速的乘积为泵的流量17、液压泵的额定压力即为液压缸的工作压力（×）正确：液压泵的额定压力（大于）液压缸的工作压力18、雷诺数与管径、流速、液体的动力粘度成正比关系（×）正确：雷诺数与管径、流速成（正比）与液体的（运动）粘度成反比关系19、理想液体稳定流动时，某截面处的流速越大则该处的压力越低（×）正确：理想液体稳定流动时，某截面处的流速越大则该处的（面积越小）20、密封圈的安装没有要求。

液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

液压系统的基本回路同步练习（答案）一、判断1.所有换向阀均可用于换向回路。

（×）2.闭锁回路属于方向控制回路，可采用滑阀机能为中间封闭或PO连接的换向阀来实现。

（×）3.凡液压系统中有减压阀，则必定有减压回路。

（√）4.凡液压系统中有顺序阀，则必定有顺序动作回路。

（×）5.凡液压系统中有节流阀或调速阀,则必定有节流调速回路。

（×）6.采用增压缸可以提高系统的局部压力和功率。

（X ）7.提高进油节流调速回路的运动平稳性，可在回油路上串联一个换装硬弹簧的单向阀。

（√）8.压力调定回路主要是由溢流阀等组成。

（√）9.增压回路的增压比取决于大、小液压缸直径之比。

( √)10.任何复杂的液压系统都是由液压基本回路组成的。

( √)11.卸荷回路中的二位二通阀的流量规格应为流过液压泵的最小流量。

（×）12.用顺序阀的顺序动作回路适用于缸很多的液压系统。

( ×)13.容积调速回路中,其主油路上的溢流阀起安全保护作用。

( √)14.在调速阀串联的二次进给回路中，后一调速阀控制的速度比前一个快。

（×）15.压力控制顺序动作回路的可靠性比行程控制顺序动作回路的可靠性好。

（×）二、选择题1．卸载回路属于____B_____回路。

A．方向控制 B. 压力控制 C. 速度控制 D. 顺序动作2．卸荷回路_____A____。

A. 可节省动力消耗，减少系统发热，延长液压泵寿命B. 可使液压系统获得较低的工作压力C. 不能用换向阀实现卸荷D. 只能用滑阀机能为中间开启型的换向阀3. 液控单向阀的闭锁回路比用滑阀机能为中间封闭或PO连接的换向阀闭锁回路的锁紧效果好,其原因是___B_____。

A. 液控单向阀结构简单B. 液控单向阀具有良好的密封性C. 换向阀闭锁回路结构复杂D. 液控单向阀闭锁回路锁紧时，液压泵可以卸荷4. 增压回路的增压比等于__D_______。

液压控制阀习题课(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、如图所示液压系统，液压缸有效工作面积A1=A2=100cm2，缸Ⅰ负载 F=35000N，缸Ⅱ运动时负载为零。

不计摩擦阻力、惯性力和管路损失。

溢流阀、顺序阀和减压阀的调整压力分别为 p Y=4MPa、p X=3MPa、p J=2MPa。

求下面三种工况下 A、B 和 C处的压力：(1) 液压泵启动后，两换向阀处于中位。

(2) 1YA通电，缸Ⅰ活塞移动时及活塞运动到终点时。

(3) 1YA断电，2YA通电，缸Ⅱ活塞运动时及活塞碰到固定挡块时。

2、在如图所示系统中，两液压缸的活塞面积相同，A=20cm2，缸I的阻力负载FⅠ=8000N，缸II的阻力负载FⅡ=4000N，溢流阀的调整压力为p y =45×105Pa。

1）在减压阀不同调定压力时（p j1 =10×105Pa、p j2 =20×105Pa、p j3 =40×105Pa）两缸的动作顺序是怎样的2）在上面三个不同的减压阀调整值中，哪个调整值会使缸II运动速度最快3、图示两个结构相同，相互串联的液压缸，无杆腔面积A1=100cm2, 有杆腔面积A2=80cm2，缸1输入压力p1=1 MPa, 输入流量q1=12 L/min，不计损失和泄漏，求：（1）两缸承受相同的负载时（F1＝F2），该负载的数值及两缸的运动速度（2）缸2的输入压力p2＝时，两缸各能承受多少负载（3）缸1不承受负载时（F1＝0）时缸2能承受多少负载(12分)4、如图所示的系统中，两个溢流阀串联，若已知每个溢流阀单独使用时的调整压力，p y1=2MPa，p y2=4MPa。

溢流阀卸载的压力损失忽略不计，试判断在二位二通电磁阀不同工况下，A点和B 点的压力各为多少（ 8分）1 答：（1）处于中位时，4ABp p Mpa 2Cp Mpa (2分）（2）1YA 通电，左位工作，移动时1/ 3.5p F A Mpa3.5ABp p Mpa 2Cp Mpa 运动到终点时，4A Bp p Mpa 2Cp Mpa （4分）（3）1YA ,2YA 通电，缸2运动时0A BCp p p Mpa碰到固定挡块时，4ABp p Mpa 2Cp Mpa （4分）解：1）启动缸II 所需的压力：Pa A F p 521020204000⨯===p j1 =10×105Pa < p 2 ，减压阀处于工作状态，由于出口压力不能推动阻力F2,故缸II 不动，v2=0、p A =10×105Pa ，p B =p y =45×105Pa ，压力油使缸Ⅰ右移。

第五章液压控制阀（习题五）一、名词解释：1．换向阀的中位机能2．节流阀的最小稳定流量二、填空题(请在括号中填入正确答案. ，1．溢流阀阀口常，先导阀弹簧腔的泄漏油与阀的出口相通。

定值减压阀阀口常，先导阀弹簧腔的泄漏油必须。

2．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。

3．直动式溢流阀的阻尼孔的作用是而先导式溢流阀的阻尼孔的作用是。

4．压力继电器的作用是。

5．减压阀与顺序阀的主要区别是（1），（2），（3）。

6．调速阀是由和节流阀而成，旁通型调速阀是由和节流阀而成。

7．压力阀主要是通过和平衡的原理来工作的。

8．电液换向阀中先导阀的中位机能应选用型。

液压系统采用三位四通换向阀换向，若要求需要液压泵卸荷、液压缸锁紧时，可采用的中位机能为型。

9．液压控制阀按其用途可分为、和三大类，分别调节、控制液压系统中液流的、和。

10．换向阀的中位机能是。

11．当溢流阀进口压力低于调整压力时，阀口是的，溢流量为，当溢流阀进口压力等于调整压力时，阀口是的，溢流阀开始。

12．压力继电器是一种能将转变为的转换装置。

压力继电器能发出电信号的最低压力和最高压力的范围，称为。

13．调速阀可使速度稳定，是因为其节流阀前后的压力差。

14．调速阀可使速度稳定，是因为其节流阀前后的压力差_ _。

15．按阀芯运动的控制方式不同，换向阀可分为、、、、换向阀。

16．电液换向阀是由和组成。

前者的作用是；后者的作用是。

17．在进油路节流调速回路中，当节流阀的通流面积调定后，速度随负载的增大而。

18．在容积调速回路中，随着负载的增加，液压泵和液压马达的泄漏，于是速度发生变化。

19．单向阀的作用是，正向通过时应，反向时应。

20．溢流阀是利用和弹簧力相平衡的原理来控制的油液压力。

21．液压基本回路是指由某种液压元件组成的，用来完成的回路，按其功用不同，可分为、和回路。

液压控制阀和液压控制回路习题(共6页)-本页仅作为预览文档封面，使用时请删除本页-单元练习四液压控制阀和液压控制回路一.填空1．当其控制油口无控制压力油作用时，只能导通，当有控制压力油作用时，正、反向均可导通。

2．调速阀可使速度稳定，是因为其节流阀前后的压力差。

3．在进油路节流调速回路中，当节流阀的通流面积调定后，速度随负载的增大而。

4．在容积调速回路中，随着负载的增加，液压泵和液压马达的泄漏，于是速度发生变化。

5．液压泵的卸荷有卸荷和卸荷两种方式。

6．液压控制阀按用途不同，可分为、和三大类，分别调节、控制液压系统中液流的、和。

7．液压基本回路是指由某种液压元件组成的，用来完成的回路，按其功用不同，可分为、和回路。

8．单向阀的作用是，正向通过时应，反向时应。

9.按阀芯运动的控制方式不同，换向阀可分为、、、、换向阀。

10．机动换向阀利用运动部件上的压下阀芯使油路换向，换向时其阀口，故换向平稳，位置精度高，它必须安装在位置。

11．电磁换向阀的电磁铁按所接电源不同，可分为和两种；按衔铁工作腔是否有油液，可分为和两种12．电液换向阀是由和组成。

前者的作用是；后者的作用是。

13．液压系统中常用的溢流阀有和两种。

前者一般用于；后者一般用于。

14．溢流阀是利用油压力和弹簧力相平衡的原理来控制的油液压力。

一般外泄口。

15．溢流阀在液压系统中，主要起、、、和的作用。

16．压力继电器是一种能将转变为的转换装置。

压力继电器能发出电信号的最低压力和最高压力的范围，称为。

17．调速阀是由和串联而成的，前者起作用，后者起作用。

18．在定量泵供油的系统中，用实现对定量执行元件的速度进行调节，这种回路称为。

19、根据节流阀在油路中的位置，节流调速回路可分为________节流调速回路，_______节流调速回路，_______ 节流调速回路。

二判断题1．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。

( ) 2．高压大流量液压系统常采用电磁换向阀实现主油路换向。

液压课程习题课程习题第一章 概论1-1、液压传动有哪些基本组成部分?试说明各组成部分的作用。

1-2、如何绘制常用液压元件的图形符号?1-3、液压传动有哪些优缺点?第二章 液压传动基础一、名词解释1、理想液体：2、层流流动：3、紊流流动：4、粘性：5、定常流动：6、流线：7、迹线：8、流管：二 填空1.流体动力学的三大方程是：1 ；2 ；3. 。

２．方程F = ρq （β2v 2-β1v 1）为 方程，F 为 ，β2、β1为系数，在 状态下β= 1，v 2、v 1为液体流经出口和进口的 。

３．沿程压力损失的计算公式为 ；在层流状态下，沿程阻尼系数为， Re 叫做，它是用来判别的。

４．定常流动时，流体内的各个参量均为。

５．液压油的粘度表示方法有μυ和E，它们分别叫做粘度，粘度和粘度，20号机械油的运动粘度在温度为500 C时为~ cst６．续性方程的数学表达方式为，它表示液体流动过程中的守恒。

-７．体在光滑的金属圆管中流动，管道直径为d 流动速度为v 它可能有地种流动状态，即和，通常用数来判别，该数为Re = 。

四、计算题1．如图所示：已知：D=150mm ，d=100 mm，活塞与缸体之间是间隙配合且保持密封，油缸内充满液体，若F = 5000N时，不计液体自重产生的压力，求缸中液体的压力。

2.习题图2-1所示为一粘度计,若D=100mm,d=98mm,l=200mm,外筒转速n=8r/s时,测得的转矩T=40N·cm,试求其油液的动力粘度。

3.用恩氏粘度计测得某液压油(ρ=850kg/m3)200mL流过的时间为t1=153s,20℃时200mL的蒸馏水流过的时间为t2=51s,求该液压油的恩氏粘度°E、运动粘度ν和动力粘度μ各为多少?4.习题图2-2所示,一具有一定真空度的容器用一根管子倒置于一液面与大气相通的水槽中,液体在管中上升的高度h=1m,设液体的密度为ρ=1000kg/m3,试求容器内的真空度。

汽车液压与气压传动习题库一填空题（一）流体力学基础部分1.液压传动的工作原理是（）定律。

即密封容积中的液体既可以传递（），又可以传递（）。

2.液压管路中的压力损失可分为两种，一种是（），一种是（）。

3.液体的流态分为（）和（），判别流态的准则是（）。

4.在液压系统中，由于某些原因使液体压力突然急剧上升出现很高的压力峰值，这种现象称为（）。

5.当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

6.液体（）时分子间的（）要阻止分子（）而产生的一种（），这种现象叫液体的粘性。

其大小可用粘度来度量。

温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。

7.液压油的牌号是用（）表示的。

N32表示（）。

8.在液压传动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（）。

9.根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的地方流速（），管子粗的地方流速（），而流量不变。

10.理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（）、（）和（）三种形式的能量，在任意截面上这三种能量都可以（），但总和为一定值。

11.液压传动是以（）为工作介质，依靠液体的（）来实现运动和动力传递的一种传动方式。

（二）液压缸和液压马达1.活塞缸按其结构不同可分为（）和（）两种，其固定方式有（）固定和（）固定两种。

2.单杆活塞缸可采用（）连接，使其运动速度提高。

3.液压系统中，（）和（）是将油液压力能转换成机械能的执行装置。

（三）液压泵1.常用的液压泵按照结构形式分有（），（）和（）三大类。

液压泵的总效率等于（）和（）的乘积。

2.双作用叶片泵其排量不可调属于（）量泵，单作用叶片泵排量可调属于（）量泵。

3.齿轮泵存在径向力不平衡，减小它的措施为（）。

4.液压泵将（）转换成（）；其容积损失和机械损分别是由（）和（）造成的。

5.齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。

液压与气动技术习题集（附答案）第四章液压控制阀一•填空题1. 单向阀得作用就是控制液流沿一个方向流动。

对单向阀得性能要求就是：油液通过时，压力________ 损失小；反向截止时，密封性能好。

骜暉缉鹌玛啭瓊。

2. 单向阀中得弹簧意在克服阀芯得摩檫力与惯性力使其灵活复位。

当背压阀用时，应改变弹簧得刚度。

鯽万鄴紳铬槠鈁。

3. 机动换向阀利用运动部件上得撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到得位置。

廬駛韃贏鉤諾罢。

4. 三位换向阀处于中间位置时，其油口P、A、B、T间得通路有各种不同得联接形式，以适应各种不同得工作要求，将这种位置时得内部通路形式称为三位换向阀得中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用滬嫵陝爷涞宮遺。

Y型中位机能换向阀。

5. 电液动换向阀中得先导阀就是电磁换向阀，其中位机能就是“ Y”，型，意在保证主滑阀换向中得灵敏度（或响应速度）；而控制油路中得“可调节流口”就是为了调节主阀得换向速度___ 。

凭遷坠诏塢約觯。

6. 三位阀两端得弹簧就是为了克服阀芯得摩檫力与惯性力使其灵活复位，并（在位置上）对中。

7. 为实现系统卸荷、缸锁紧换向阀中位机能（“ M'、“ P”、“0”、“ H”、“ Y'）可选用其中得“ M，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“ 丫”。

型。

搀鶴纷谍獨飽鴻。

8. 液压控制阀按其作用通常可分为方向控制阀、压力控制阀与流量控制阀。

9. 在先导式减压阀工作时，先导阀得作用主要就是调压，而主阀得作用主要就是减压。

10 •溢流阀得进口压力随流量变化而波动得性能称为压力流量特性，性能得好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s —p k ）、（p s—p B）小好，n k与n b大好。

橢俩变賚遙濒鳏。

11 •将压力阀得调压弹簧全部放松，阀通过额定流量时，进油腔与回油腔压力得差值称为阀得压力损失，而溢流阀得调定压力就是指溢流阀达到额定流量时所对应得压力值。
