双篦偏沟式雨水口【篇一：给排水：雨水口与检查井】雨水口和检查井是什么关系【解答】雨水进水井一般不这么叫，应当就是雨水口，雨水口往常散布在道路双侧，矩形，分单篦、双篦等。

雨水口经过连结收进入雨水井，也就是所说的雨水连结井，往常叫雨水检查井，检查井的种类就多了，有圆形，基本是直线井，扇形转弯井，矩形三通、四通井，跌水井等等，还分盖板式，收口式，材质又分砖砌、混凝土、模块、预置等等。

认识雨水口雨水口【 inlet ；gully 】指的是管道排水系统聚集地表水的设备，由进水箅、井身及支管等构成。

分为偏沟式、平痹式和结合式。

1.城市排水系统由雨水系统和污水系统构成。

雨水口指的是管道排水系统聚集地表水的设备，在雨水管渠或合流管渠上采集雨水的修建物，由进水箅、井身及支管等构成。

雨水系统的基本构成单元。

道路、广场草地，甚至一些建筑的屋面雨水第一经过篦子汇入雨水口，再经过连结收道流入河流或湖泊。

雨水口是雨水进入城市地下的进口，采集地面雨水的重要设备，把天降的雨水直接送往城市河湖水系的通道，既是城市排水管系聚集雨水径流的瓶颈，又是城市非点源污染物进入水环境的首要通道。

它既为城市道路排涝，又为城市水体补水。

2.城市的雨水口在哪儿 ? 城市雨水口随地可见，它们就在路边栅条状铸铁篦子下，就在马路边上的雨箅子下。

3.雨水口的形式，主要有平篦式和立篦式两类。

平篦式水流畅达，但暴雨时易被树枝等杂物拥塞，影响收水能力。

立篦式不易拥塞，边沟需保持必定水深，但有的城镇因逐年维修道路，因为路面加高，使立篦断面减小，影响收水能力。

4.在城市排水管网设计中，雨污排水管网是分别的。

生活污水经过专用污水管道被送到污水办理厂，而雨水口则只负责雨水采集防洪防涝排放。

因为任何城市的雨水通道都不与污水办理厂相通，不然一遇下雨，不计其数吨雨水会使污水办理厂的运转瘫痪。

排污井盖上一般标有字母“w”，排雨井盖则标“y”。

5.经实地检查发现， 50% 以上的市民表示不知道雨水口的用途，不清楚污染雨水口的危害，也没法鉴别雨水口与污水口，不知道雨水口，而误以为是污水口。

雨水口
1、雨水口垫层铺设10cm厚碎石垫层，铺设前基底应保证无积水，（有积水时，应设置一处排水坑导流）再进行井底板浇筑，底板采用C15混凝土，待底板达到一定强度后，进行砌体施工，施工前保证砖块充分湿润，施工时应注意砌体砂浆的饱满，并按图纸管道位置安管，砌体一侧应注意，留高侧石安砌高度，以免砌好后再拆除，影响工程进度，最后安装篦子、篦座，同样在安装前应注意对砌体标高的控制。

2、闭水试验：为确保管道施工安装质量，管道在回土以前均需做闭水试验，检查管道及检查井渗水是否在规定允许值内。

a、管头封堵：将试验段管道的下游及上游检查井的进水管给予封堵，封堵采用砖砌水泥砂浆抹面，然后利用上游检查井进行闭水。

b、注水：试验管段从上游井注水，待管段注满水后，24 小时浸泡，经使管壁充分吸水，使水位下降稳定。

c、试验：试验水位，应为试验管段上游管内顶以上2米，如上游管内顶至检查井口的高度小于2米时，试验水位可至井口为止。

试验观察时间不得少于30分钟，然后记录检查井的水位下降高度，计算出实际渗水量，然后与允许渗水量相比较，小于允许值则试验合格，大于允许值则需检查原因。

找出问题所在，进行处理。

《05S518雨水口》图解
通过本图集，你可以很明确的了解雨水口型分为哪几种，雨水口箅子又主要有哪几种材质。

雨水口型分为平箅式、偏沟式、联合式、立箅式四种，按箅数分为单箅、双箅、多箅。

雨水口箅子分为球墨铸铁、灰口铸铁及钢格板三种材质。

《05S518雨水口》适用于非抗震设计、抗震设防烈度为8度及8度以下地区的室外排水工程，接管为混凝土雨水管，车载为城-A级。

图集中雨水口的型式分为平箅式、偏沟式、联合式和立箅式四种。

雨水口的数量分为单箅式、双箅式和多箅式。

井圈型式分为铸铁井圈和混凝土井圈两种。

井箅材料分为球墨铸铁、灰口铸铁和钢格板三种。

井室材料分为砖砌和预制混凝土装配式两种。

一个完整的雨水口由上述情况的排列组合而成，本图集包括各种雨水口的全套施工和加工详图。

与原95S518相比，除根据新的结构规范重新进行设计外，还增加了立箅式雨水口型式、钢格板材料的雨水口箅子。

在雨水口砌筑材料方面，保留了原砖砌雨水口，同时又增加了预制钢筋混凝土装配式雨水口这一新型雨水口。

今天就更新到此，需要《05S518雨水口》的全部信息请随时关注哦！
By-标准图集科博士网上书店。

雨水口篦子标准尺寸
水口篦子的名称可以追溯到清朝的时候，古时候，把水口篦子安装到水渠中，用来控制水流的速度和方向。

目前，水口篦子仍然被广泛应用于各种水处理系统中，以保持水流的稳定性和稳定性，以及实现不同水处理的需要。

水口篦子的标准尺寸取决于它的作用以及它在何处安装的。

通常来说，其尺寸可以从0.5m至2.5m之间可调节。

有一些根据特定应用而定制的篦子尺寸，如淡水水口篦子和海水水口篦子等。

平均而言，水口篦子的标准尺寸是2m x 6m，重量为5千克至10千克之间。

除此之外，它们的宽度也可以从0.5m至2.5m调节。

它们的厚度范围从0.8mm到1.5mm不等。

有些篦子尺寸已经超过了2m x 6m，以适用于更大的水渠。

在不同情况下，它们的尺寸和重量可以根据使用需求来选择。

水口篦子的材料有铸铁、不锈钢、镀锌钢等。

为了防止腐蚀，它们都应该具有防腐蚀属性。

关于它们的质量，市场上的水口篦子有不同的质量标准，如A、B、C级等。

在安装水口篦子之前，应首先确定正确的尺寸，以确保水流的稳定性和不受干扰。

有时，根据实际情况，也可以根据水口篦子的尺寸和重量来调整其尺寸和重量。

- 1 -。

雨水口，雨水井，检查井，篦子
：指的是管道汇集的设施，由进水箅、井身及支管等组成。

分为偏沟式、平痹式和联合式。

雨，其侧面有孔与相连，底部有向下延伸的渗水管，可将雨水向地下补充并使多余的雨水经排走，减缓及防止暴雨时路面被淹泡，井中尚有，可拦截污物防止堵塞，并便于清理。

是用在建筑小区（居住区、区、厂区等）范围内埋地塑料排水管道不大于800mm、埋设深度不大于6m，一般设在排水管道交汇处、转弯处、或改变处、处等，为了便于定期检查、清洁和疏通或下井操作的检查用的塑料一体注塑而成或者砖砌成的井状。

：用钢筋制成的使水流通，格挡杂物，的。

以下依次是，，雨，，。

雨，有点像，但实质是不一样的。

球墨铸铁检查井井盖。

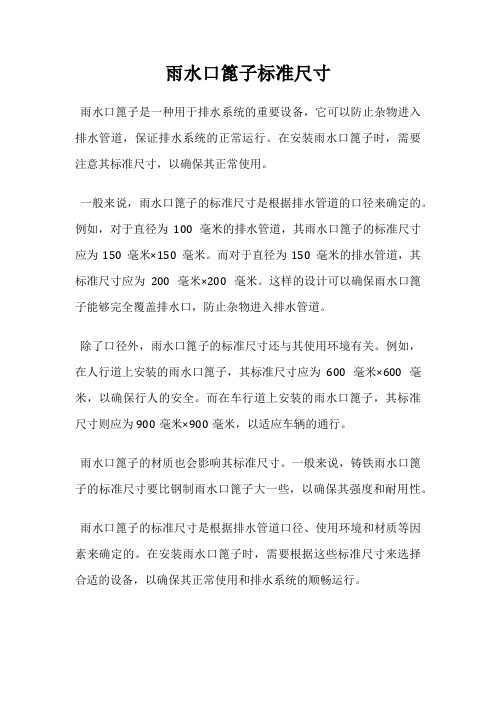

雨水口篦子标准尺寸
雨水口篦子是一种用于排水系统的重要设备，它可以防止杂物进入排水管道，保证排水系统的正常运行。

在安装雨水口篦子时，需要注意其标准尺寸，以确保其正常使用。

一般来说，雨水口篦子的标准尺寸是根据排水管道的口径来确定的。

例如，对于直径为100毫米的排水管道，其雨水口篦子的标准尺寸应为150毫米×150毫米。

而对于直径为150毫米的排水管道，其标准尺寸应为200毫米×200毫米。

这样的设计可以确保雨水口篦子能够完全覆盖排水口，防止杂物进入排水管道。

除了口径外，雨水口篦子的标准尺寸还与其使用环境有关。

例如，在人行道上安装的雨水口篦子，其标准尺寸应为600毫米×600毫米，以确保行人的安全。

而在车行道上安装的雨水口篦子，其标准尺寸则应为900毫米×900毫米，以适应车辆的通行。

雨水口篦子的材质也会影响其标准尺寸。

一般来说，铸铁雨水口篦子的标准尺寸要比钢制雨水口篦子大一些，以确保其强度和耐用性。

雨水口篦子的标准尺寸是根据排水管道口径、使用环境和材质等因素来确定的。

在安装雨水口篦子时，需要根据这些标准尺寸来选择合适的设备，以确保其正常使用和排水系统的顺畅运行。

一、工程概况1、雨水口采用偏沟式单箅雨水口，雨水口周边采用C20砼加固，加固范围：宽30cm，厚30cm，上铺沥青砼，雨水箅子统一采用重型塑钢复合材料箅子。

箅子基座内口尺寸统一为380mm×680mm。

2、检查井盖分为两种，一是在绿化带内的井盖，全部采用重型塑钢复合材料井盖。

二是在机动车道上检查井周围采用C20砼进行加固，加固范围：宽30cm、厚30cm，上铺沥青砼，井盖必须采用重型防盗式球墨铸铁井盖。

井盖基座内径统一为700mm。

二、井盖、水箅安装方案为确保井盖、水箅的正常使用，做到尺寸准确、安装坚固、开启方便、清洁美观，根据井盖、水箅技术标准，特制定以下安装细则：1、雨水箅子安装1) 水箅的砖砌筑，按照设计图集的雨水口尺寸，选用680mm×380mm的雨水箅子。

2) 根据雨水箅子的厚度及雨水箅子顶面要比设计雨水口周边路面低3cm的要求，确定雨水口砌砖顶面高程。

3) 雨水口砌筑完后，先铺筑第一层沥青混凝土，再安装雨水箅子。

铺筑沥青混凝土时用木板覆盖雨水口。

待铺筑的沥青混凝土冷却后，拆除木板，对雨水口周围沥青混凝土切边，留出雨水箅子及其加固混凝土的尺寸。

并清除雨水口内一切杂物。

4) 检查雨水口砌砖顶面高程无问题后，对砖砌体顶面洒水湿润，用1：3水泥砂浆在需要安装箅子的位置坐2cm厚砂浆，然后安放雨水口箅子底座，底座内边要与雨水口砌砖内壁用砂浆抺。

安装一定要保持基底平整，箅子底座整体着地，稳固无松动。

5) 箅子安装后，雨水口的砖砌体及箅子周围用C20砼浇筑30cm宽，30cm厚的砼保护圈，砼保护圈顶面要低于箅子顶面2-3cm，待铺筑第二层沥青砼面层时补平。

保护圈砼要进行洒水养护。

6) 沥青路面摊铺时，在雨水口顺道路方向前后各100cm范围，横向50cm范围内与雨水箅子顺接。

路面施工时不得有施工机器直接碾压箅子，箅子周围用人工摊铺，小型机具压实。

7) 为保持水箅外表美观，字迹花纹清晰，路面浇注沥青或水泥时要将水箅表面保护好，以免沾污，无法清洗。

什么是雨水篦子【篇一：雨水水篦子设计规范】一、道量汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处均应设置雨水口。

道路低洼和易积水地段应根据需要适当增加雨水口。

二、雨水口型式有平箅式、立式和联合式等。

平算式雨水口有缘有平箅式和地面平箅式。

缘石平箅式雨水口适用于有缘石的道路。

地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等。

立式雨水口有立孔式和立箅式，适用于有缘石的道路。

其中立孔式适用于箅隙容易被杂物堵塞的地方。

联合式雨水口是平箅与立式的综合形式，适用于路面较宽、有缘石、径流量较集中且有杂物处。

三、雨水口的泄水能力，平箅式雨水口约为20l/s，联合式雨水口约为30l/s。

大雨时易被杂物堵塞的雨水口泄水能力应乘以0.5～0.7的系数。

多箅式雨水口、立式雨水口的泄水能力经计算确定。

四、平箅式雨水口的箅面应低于附近路面3～5cm，并使周围路面坡向雨水口。

立式雨水口进水孔底面应比附近路面略低。

雨水口井的深度宜小于或等于1m。

冰冻地区应对雨水井及其基础采取防冻措施。

在泥沙量较大的地区，可根据需要设沉泥槽。

五、雨水口连接管最小管径为200mm。

连接管坡度应大于或等于10%，长度小于或等于25m，覆土厚度大于或等于0.7m。

必要时雨水口可以串联。

串联的雨水口不宜超过三个，并应加大出口连接管管径。

雨水口连接管的管基与雨水管道基础做法相同。

七、平面交叉口应按竖向设计布设雨水口，并应采取措施防止路段的雨水流入交叉口。

【篇二：雨水篦子】注：雨水篦子缝隙根据情况调整。

要求如下：1、安装、维护方便；2、高抗冲击、抗弯曲强度；3、高耐磨擦性、高耐腐蚀性；4、抗环境老化、防响；5、高荷载，最高荷载达到400kn；【篇三：雨水篦子】雨水篦子1、雨水篦子简介：采用钢格板制造的沟盖板，具有多种型号可供选择以适合不同的跨距载荷及要求。

2、雨水篦子特点：雨水篦子施工简单、重量轻、承载好、抗冲击、宁弯勿折、排水量大、经过热浸锌处理后美观耐用，防腐，具有铸铁篦子不可似的优点。

雨水口雨水井检查井篦
子区别
SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
雨水口，雨水井，检查井，篦子
：指的是管道汇集的设施，由进水箅、井身及支管等组成。

分为偏沟式、平痹式和联合式。

雨，其侧面有孔与相连，底部有向下延伸的渗水管，可将雨水向地下补充并使多余的雨水经排走，减缓及防止暴雨时路面被淹泡，井中尚有，可拦截污物防止堵塞，并便于清理。

是用在建筑小区（居住区、区、厂区等）范围内埋地塑料排水管道不大于
800mm、埋设深度不大于6m，一般设在排水管道交汇处、转弯处、或改变处、处等，为了便于定期检查、清洁和疏通或下井操作的检查用的塑料一体注塑而成或者砖砌成的井状。

：用钢筋制成的使水流通，格挡杂物，的。

以下依次是，，雨，，。

雨，有点像，但实质是不一样的。

球墨铸铁检查井井盖。

1000管径的雨水检查井盖板多大1000管径的雨水检查井盖板多大【篇一：给排水：雨水口与检查井】雨水口和检查井是什么关系【解答】雨水进水井一般不这么叫，应该就是雨水口，雨水口通常分布在道路两侧，矩形，分单篦、双篦等。

雨水口通过连接管进入雨水井，也就是所说的雨水连接井，通常叫雨水检查井，检查井的类型就多了，有圆形，基本是直线井，扇形转弯井，矩形三通、四通井，跌水井等等，还分盖板式，收口式，材质又分砖砌、混凝土、模块、预置等等。

认识雨水口雨水口【inlet；gully】指的是管道排水系统汇集地表水的设施，由进水箅、井身及支管等组成。

分为偏沟式、平痹式和联合式。

1.城市排水系统由雨水系统和污水系统构成。

雨水口指的是管道排水系统汇集地表水的设施，在雨水管渠或合流管渠上收集雨水的构筑物，由进水箅、井身及支管等组成。

雨水系统的基本组成单元。

道路、广场草地，甚至一些建筑的屋面雨水首先通过篦子汇入雨水口，再经过连接管道流入河流或湖泊。

雨水口是雨水进入城市地下的入口，收集地面雨水的重要设施，把天降的雨水直接送往城市河湖水系的通道，既是城市排水管系汇集雨水径流的瓶颈，又是城市非点源污染物进入水环境的首要通道。

它既为城市道路排涝，又为城市水体补水。

2.城市的雨水口在哪儿? 城市雨水口随处可见，它们就在路边栅条状铸铁篦子下，就在马路边上的雨箅子下。

3.雨水口的形式，主要有平篦式和立篦式两类。

平篦式水流通畅，但暴雨时易被树枝等杂物堵塞，影响收水能力。

立篦式不易堵塞，边沟4.平箅式雨水口的箅面应低于附近路面3～5cm，并使周围路面坡向雨水口。

立式雨水口进水孔底面应比附近路面略低。

雨水口井的深度宜小于或等于1m。

冰冻地区应对雨水井及其基础采取防冻措施。

在泥沙量较大的地区，可根据需要设沉泥槽。

5.雨水口连接管最小管径为200mm。

连接管坡度应大于或等于10%，长度小于或等于25m，覆土厚度大于或等于0．7m。

必要时雨水口可以串联。
