《汽车维护与保养实训》指导书--00

汽车维护实训指导书实训一全车基本检查一、实训目的掌握车内三件套、翼子板布、前格栅布的安放，液位的检查，车内电器开关的操作，轮胎及车身外观的基本检查等作业。

二、实训仪器设备及用品丰田卡罗拉轿车、车内三件套、翼子板布、前格栅布、三角垫块、拆装工具、举升机、轮胎气压表、深度规、数字万用表三、实训内容与步骤1、安放前、后车轮挡块，安装排气管接管2、安装三件套3、打开发动机舱盖，安装翼子板布4、检查机油液位、玻璃喷洗液位、发动机冷却液位、制动液位、自动变速器液位、动力转向油液位；检查蓄电池、渗漏、裂纹、接线柱、电瓶电压5、收起翼子板布并折叠好，关闭发动机舱盖6、检查灯光仪表（前：示宽灯、远、近、雾、转向、警告。

后：加制动灯）7、启动发动机，检查挡风玻璃清洗器喷洒情况，刮水器各档位工作情况8、检查喇叭9、方向盘固定情况、怠速时检查方向盘自有转动量10、检查驻车制动器11、检查制动踏板。

踩几下制动、然后踩到底，启动发动机，感觉下沉。

停机，踩几下制动维持30秒，制动踏板不动。

连续踩几下，一次比一次高12、检查音响、空调、天窗、车窗、门锁等13、检查变速器换挡杆操纵情况14、检查驾驶员座椅、安全带、车门15、检查后排左侧座椅、安全带、车门16、车后部按压车身，检查悬架性能，车后目视车身有无侧倾17、打开行李箱盖，备胎检查（裂纹、嵌入物、磨损、花纹深度、轮圈、胎压、漏气）。

摇摆行李箱，检查行李箱灯18、检查油箱盖（变形，破宛。

安装时听到咔咔声）确定油箱盖门连接、关闭情况19、检查右后排座椅、安全带、车门。

副驾驶座椅、安全带、车门20、车头按压车身、车前部灯安装情况（松动、损坏、污渍）、前方目视车身有无偏斜21、拿下车轮挡块、举升汽车至高位22、检查发动机底部有无漏油23、检查直皮带张紧度、检查橡胶套、卡箍、润滑脂有无外溢、球节、减震器有无漏油、螺旋弹簧安装是否准确、制动软管24、向车后走，检查燃油管路及各接头、左后车轮减震器、螺旋弹簧、制动管路；检查后桥、右后车轮减震器、螺旋弹簧、制动管路、检查排气管连接及有无炭黑25、检查右前轮橡胶套、卡箍、润滑脂有无外溢、球节、减震器有无漏油、螺旋弹簧安装是否正确、制动软管26、检查底盘各螺栓的拧紧力矩27、举升机下到中位，摇晃轮胎无轴向摆动，转动轮胎平顺无噪声28、检查轮胎（同备胎，花纹深度极限1.6mm）29、清洁（烟灰缸），收起三件套四、实训要求1、安全注意事项（1）注意人身和机件的安全，不了解的先了解后动手，特别是注意在车底下工作时的人身安全。

实训一汽车修理的认识[目的和实训要求]l、了解汽车修理的安全基本规则。

2、掌握常用修理工具的基本知识。

3、掌握常见汽车的具体组成及其功用。

[实验器材]1、轿车、平头车、中型货车、大型货车。

2、常用维修工具，专用维修工具。

3、两立式举升器或保养沟。

[步骤]（一）学习安全规则1、工具安全使用。

2、燃油电瓶水的使用规则。

3、维修废品的处理规则。

4、安全用电规则。

5、汽车试机（发动机），路线的安全实训要求。

6、车底工作时的安全规则。

（二）学习工具使用1、手工具（开口、梅花、套筒、活动扳、滤清扳手、轮胎套筒扳手、火花塞套筒、起子、手锤、凿）。

2、举升设备（千斤顶、举升器）螺栓拆装机具、压床、各种拉马、天车、手工葫芦。

（三）汽车构造的认识1、发动机（汽油机、柴油机）的各部件。

2、驾驶室内仪表，操纵装置。

3、底盘。

4、汽车外部副件。

5、电气设备。

6、车身。

[实训报告]1、各种汽车的构造及其特点。

2、写出汽车各部件的功用。

实训二测量气缸盖下平面平面度，燃烧室容积和校压汽缸盖[目的和实训要求]1、掌握气缸盖下平面平面度和燃烧室容积的测量方法。

2、了解敲压校正缸盖的操纵方法及实训要求。

3、实训要求将测量结果与技术标准相比较，判断合格与否。

[实习器材]1、工具：条形压板一块，压紧螺钉2只，厚薄规、垫铁若干块，手锤一把，铜棒一把，平板一块，注射器1个。

2、量具：刀口直尺1把，宽尺1把，量杯1只，水平仪。

3、材料：气缸盖1个，机油和煤油混合液体2升。

[实验步骤]（一）缸盖平面度测量1、将缸盖置于水平仪上，平面朝上，如图所示，用刀口直尺沿AA、AAl、AB、B1B1、CCl、C1C1方向用厚薄规在每隔50mm处测出厚薄规与刀口直尺的间隙。

2、结论（二）燃烧室容积的测量1、清除燃烧室内的积炭和污垢，将火花塞按规定力矩拧紧，保证气门与气门座贴紧不泄漏。

2、将缸盖水平放置，燃烧室朝上，并用水平仪找正。

3、在量杯中配备80％煤油、20％的机油的混合油，混合油量应略多于被测燃烧室的容积，记下量杯中液面的读数。

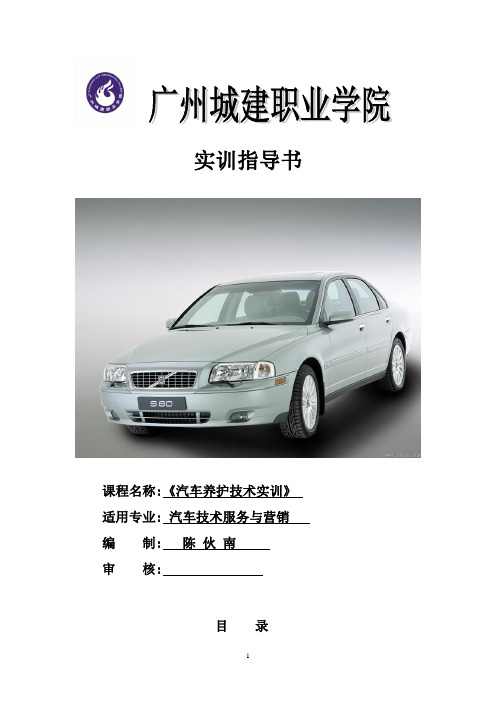

实训指导书课程名称:《汽车养护技术实训》适用专业: 汽车技术服务与营销编制: 陈伙南审核:目录汽车养护技术实训时间安排 (1)汽车养护技术实训成绩考核办法 (2)项目一发动机的保养与维护作业 (2)项目二底盘的保养与维护作业 (6)项目三电气系统的保养与维护作业 (9)项目四整车的保养、维护与道路检测作业 (10)汽车养护技术实训时间安排汽车养护技术实训时间为一周，具体时间安排如下：汽车养护技术实训成绩考核办法1、汽车维修高级工培训实训成绩按优、良、中、及格、不及格五级分制，单独记入成绩。

2、汽车维修高级工培训成绩由两部分构成：（1）过程考核成绩(学习态度、出勤率、实训任务完成情况)占60%（2）结果考核(项目评价、实训报告)占40%。

3、汽车维修高级工培训总评成绩不及格者，应在下学期规定时间内补做达到及格，补做仍不及格者，按学院学籍管理办法处理。

项目一发动机的维护与保养作业一、实训目标A能力目标：能够按相关技术要求对发动机进行保养与维护作业B知识目标：1．熟悉发动机相关的保养与维护作业项目内容2．掌握发动机相关的保养与维护作业操作技能3．掌握相关工具仪器的操作使用技能与注意事项二、实训资源（设备、材料、工量具等）微型小轿车、发动机运转架、机油回收器、风枪、机油滤清器扳手、抹布等三、实训注意事项1．在举升车辆时，确认举升机支撑架已经完全跟汽车底盘上的维修支脚对上，防止在举升过程中汽车倾斜掉下2.放发动机油机油时，当快要旋出放油螺栓时，要迅速将发动机发油赛向上提起，否则会给机油溅到手或人身上3.不加润滑油的情况下不得启动发动机4.实训过程中，严格遵守汽车实训室管理规章制度四、实训步骤保养护理用品知识介绍1、引擎外部清洗剂：此类产品多为轻质类除油剂，分解去污能力强，对各种材质的部件无腐蚀性，一般适用于大部分汽车的金属、塑料、橡胶等部件，对发动机表面的机油、制动液、电瓶水等渗透性极强的化学液体有很好的清洁作用。

书课实训指导课程名称汽车维护与保养适用专业汽车技术服务与营销、汽车电子技术汽车维修、汽车制造与装配谢绍基任课教师系机电系开课制广州珠江职业技术学院教务处1汽车维护与保养实训项目安排具体安排如下：项目一现代汽车维护与保养的作业规范及作业范围一、实训目标掌握现代汽车维护保养的作业规范和作业范围二、实训资源（设备、材料、工量具等）整车一辆。

三、实训内容现代汽车维护与保养作业四、实训安排（1）实训课时：2学时。

（2）实训组织：每组5～6位学生，老师指导，学生动手。

五、实训步骤与过去的维护制度相比，现行的维护制度进行了以下规范：1）取消了整车解体式的三级维护。

生产实践证明，对主要总成大拆大卸的工艺方法是不科学的，也是不符合技术经济原则的。

同时，“三级维护”作业内容既有维护作业又有修理作业，不便于维护和修理的区分。

2）没有对各级维护周期作统一规定，由省、市、自治区按车型，结合本地区具体情况提出统一的维护周期，但制定了车辆维护技术规范以保证车辆的维护质量。

3）对季节性维护作了规范。

当车辆进入冬、夏两季运行时，一般结合二级维护对车辆进行季节性维护。

汽车维护作业的规范和范围维作业范围护种类走汽车运行初期进行走合维护，以改善零件摩合维护擦表面几何形状和表面层的物理机械性能日日常维护作业以清洁、补给和安全检视为中常维护心内容。

其主要内容是：1、坚持“三检”，即在出车前、行车中、收车后检视车辆的安全机构及各部机件连接的紧固情况2、保持“四清”，即保持润滑油、空气、燃油滤清器和蓄电池的清洁3、防止“四漏”，即防止漏水、漏油、漏气和漏电2一级维护作业中心内容除日常维护作业外，以清洁、润滑和紧固为主，并检查有关制动、级维纵等安全部二级维护作业中心内容除一级维护作业外以检查、调整转向节、转向摇臂、制动蹄片、级维架等经过一定时间的使用后容易损坏或变形的全部件为主，并拆检轮胎，进行轮胎换由于冬、夏两季的温差大，为使车辆在冬夏两季的合理使用，在换季之前应结合定期维护节性并附加一些相应的项目，使汽车适应气候变化的运行条件，此种附加性的维护称为季节性维拆维护六、项目评分标准配分项项目与技术要求次20 1 正确使用工具、仪器40 2 正确的拆装顺序40 3 所有零件摆放整齐100总分汽车轮胎等运液力传动油、制动液、发动机润滑油、项目二行材料的认知、选用练习一、实训目标掌握发动机润滑油、自动变速器油、制动液等重要工作液的正确选用方法二、实训资源（设备、材料、工量具等）发动机润滑油、自动变速器油、制动液、轮胎。

汽车维修保养作业指导书欢迎使用汽车维修保养作业指导书。

本指导书旨在帮助您了解汽车维修保养的基本知识和技巧，以确保您的汽车保持良好的工作状态和延长其使用寿命。

一、安全须知1. 在进行任何维修或保养工作之前，请确保车辆已经停稳并处于安全位置。

2. 在进行维修或保养工作时，务必戴上适当的个人防护装备，如手套和护目镜，确保自身安全。

3. 如果您不熟悉某些维修或保养操作，请咨询专业技术人员或者前往汽车维修中心进行处理，不要盲目操作。

二、日常保养汽车的日常保养是确保汽车正常运转的关键。

以下是一些常见的保养项目，您可以根据汽车使用手册的要求进行操作。

1. 发动机机油更换定期更换发动机机油是维持发动机正常运转的关键。

请根据汽车使用手册的指导，使用适当的机油，并按照规定的里程进行更换。

2. 空气滤清器更换空气滤清器的清洁与更换对发动机性能和燃油经济性至关重要。

请在汽车使用手册规定的时间间隔内对空气滤清器进行更换。

3. 轮胎保养定期检查轮胎的胎压和磨损程度，并及时补充气压或更换轮胎。

正确的轮胎保养可以提高行驶安全性和燃油经济性。

4. 刹车系统保养定期检查刹车片和刹车盘的磨损程度，并根据需要进行更换。

确保刹车系统正常工作可以提高行车安全性。

5. 灯光检查定期检查车辆的前后灯光、刹车灯和转向灯，确保其正常运转。

灯光的正常工作可以提高行车安全性。

三、故障排除与维修当您的汽车出现故障时，可以采取一些简单的排除措施，以尽快解决问题。

以下是一些常见故障及其解决办法。

1. 电瓶故障如果汽车无法启动或者电器设备失效，可能是电瓶出现问题。

首先检查电瓶的电量和连接情况，确保电瓶正常工作。

如电瓶电量不足，可以尝试使用电瓶充电器进行充电。

2. 发动机无法启动如果您发动汽车时遇到启动困难或无法启动的情况，请检查汽车的燃油供给、点火系统和电池是否正常工作。

如有异常，请寻求专业技术人员的帮助。

3. 刹车失灵如果您在行驶过程中刹车失灵，请立即采取紧急措施。

汽车维修技能实习指导书上海第二工业大学机电工程学院目录【项目1】汽车基础电器系统测量【项目2】汽车基础电器系统调试【项目3】更换刹车片【项目4】更换正时皮带【项目5】四轮定位检测调整【项目6】发动机电控系统故障诊断【项目7】发动机电控系统检测【项目8】尾气分析【项目9】轮胎拆装机与轮胎动平衡调整【项目10】制冷剂充注【项目11】车身电器系统制作【项目12】手动变速器输入轴、输出轴装配【项目13】手动变速器传动系统绘图及计算参考资料实习基本要求1．遵守实验室有关规定，严格按照工具和设备的操作要求进行操作，避免发生人身事故；2．实习过程中，配合操作的同学做到“相互观察，相互提醒”，牢记“不伤害自己，不伤害别人，不被别人伤害”的原则，确保人身安全和设备安全。

3．严格遵守实习纪律，听从老师安排，不擅自离开实习现场，不串组。

4．实习现场严禁追逐打闹。

5．实习现场严禁用火。

6．每天实习结束时，清点工具、备件、设备，整理、檫净、归位。

7．实习过程中，要求每个学生都应明确实习的任务和要求，按照进度安排，保质保量完成各模块的教学内容。

8．在实习过程中，认真复习过去所学的有关课程，找出与各操作项目有关的知识点，跨课程，跨章节，形成以各操作项目为核心的知识体系。

【项目1】汽车基础电器系统测量一、实习设备：1）基础电器系统实验台 6台； 2）万用表 12只；3）手电筒 6只； 4）常用工具 6套；5）测量针和测量插片 6套二、实习内容在掌握“实习要求/1～4”项的基础上，完成下列电路的测量。

1.大灯：（左远、左近、右远、右近）蓄电池正极—→大P—→（30火线）—→小P—→点火开关（30进）—→点火开关2挡—→点火开关（X出）—→灯开关（X进）—→灯开关3档—→灯开关（56出）—→变光开关（56进）—→变光开关切换（分远近）—→变光开关（56a远/56b近/出）—→中央接线盒插头（A/B进）—→中央接线盒（保险丝分左右）—→中央接线盒插头（C出）—→灯—→搭铁—→蓄电池正极。

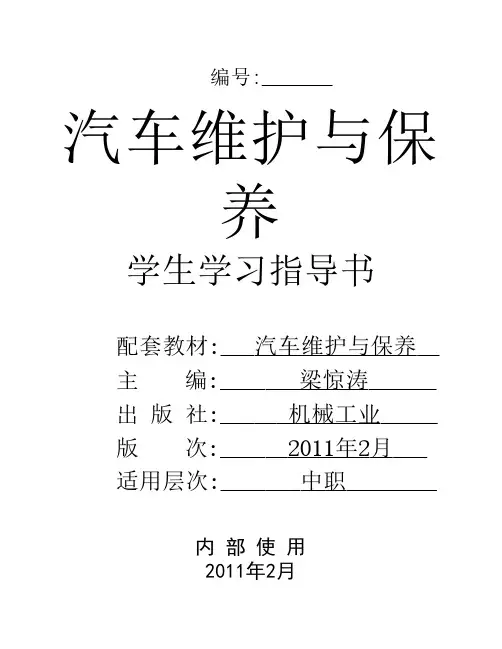

编号:汽车维护与保养学生学习指导书配套教材: 汽车维护与保养 主 编: 梁惊涛 出 版 社: 机械工业 版 次: 2011年2月适用层次: 中职内 部 使 用2011年2月目 录第一部分 应知部分第一章汽车维护绪论 (6)第二章汽车保养与维护基础知识 (7)第三章 汽车发动机保养与维护 (8)第四章汽车底盘的保养与维护 (9)第五章汽车车身的保养与维护 (10)第六章电器设备的保养与维护第二部分 应会部分第一章汽车维护绪论 (6)第二章汽车保养与维护基础知识 (7)第三章 汽车发动机保养与维护 (8)第四章汽车底盘的保养与维护 (9)第五章汽车车身的保养与维护 (10)第六章电器设备的保养与维护第一部分应知部分第三章汽车发动机的保养与维护一、发动机润滑系统的保养与维护发动机润滑系主要由油底壳、机油泵、机油集滤器、机油滤清器、安全阀、油管、气缸体上润滑油道以及机油压力表和感应塞等组成。

1、发动机润滑系统的作用：发动机润滑系统的功能是将润滑油不断地各运动零件的摩擦表面，主要有以下作用：（1）润滑作用：润滑油可使运动零件之间构成油膜接触，减小摩擦阻力和动力损失，并减小机件的磨损。

（2）清洁作用：循环流动的润滑油将摩擦脱落的金属细屑带走，使之不致留在零件之间形成磨料而加剧磨损。

（3）散热作用：循环流动的润滑油将摩擦产生的热量带走，并使运动机件不致因升温过高而烧毁。

（4）密封作用：润滑油在活塞环与气缸壁间构成的油膜，可起到一定的密封作用，减少漏气。

发动机机油对发动机性能有重要的影响，所以每天都应检测发动机机油量。

2、汽油发动机润滑系统的保养与维护（一）发动机机油油量的检查与补充1、发动机机油油面高度的检查：（1）检查前，应把车辆停放在水平地面上，起动发动机空转5分钟。

（2）停止运转发动机，等待3分钟后，拔出机油油尺擦干净，重新插入油尺并再次取出，记录油尺上的油面。

（3）正确油面应在上位[F]和下位[L]之间的位置，如图3-4所示。

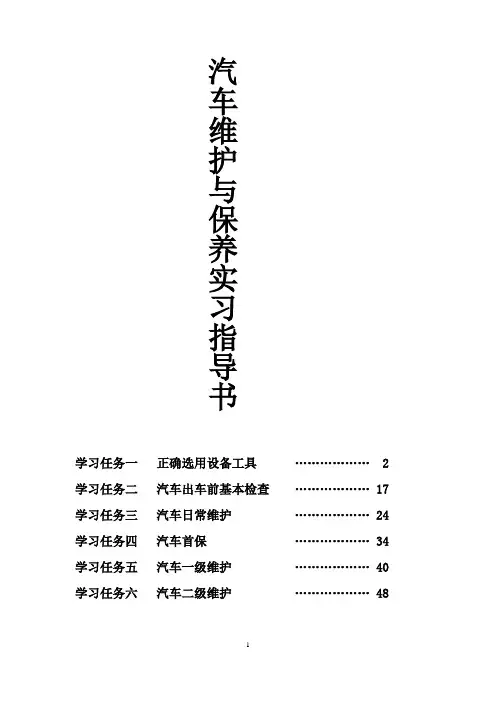

学习任务一 正确选用设备工具 .................. 2 学习任务二 汽车出车前基本检查 .................. 17 学习任务三 汽车日常维护 .................. 24 学习任务四 汽车首保 .................. 34 学习任务五 汽车一级维护 .................. 40 学习任务六 汽车二级维护 (48)汽车维护与保养实习指导书学习任务一 正确选用设备工具一、 学习流程：图1-1 学习流程图二、 任务描述任务要求 完成学习任务后，你应当能 1． 了解汽修厂对维修工的基本要求 2． 认识各种常用的维修工具 3． 规范使用常用的维修工具 4． 了解车间的安全常识 安全素质教育理论知识准备实践操作 学习拓展 评价与反馈学习结束考核汽修厂对员工的素质要求本学习站管理制度车间安全常识常用工具的认识、保养以及正确的使用 汽车举升器的正确使用 维修工素质要求我们无论做什么，都要先保证在安全的前提下把事情做好，汽车维修企业属于生产型企业，我们有必要在进入这个行业之前充分了解维修企业的不安全要素，在实际的工作中避免安全事故的发生。

每个企业主都希望下属的员工能很好的完成企业交给的任务，在企业内部形成一种很好的团结向上的并带有良性竞争的企业文化氛围。

所以我们应该了解企业对员工素质的要求，并且在学习中、生活中有意识的训练自已这方面的能力，已达到企业需要的标准。

三、理论知识准备（一）概述在维修企业，对维修工来说，安全包括工具的正确使用、正确的操作工艺、危化品的使用、工作服以及各种防护设备的正确使用、各种消防设施的使用等。

（二）工作安全1、维护站管理制度为了便于维护站的管理，尽量保证学生的安全，使学生早一些接触到汽修厂的严格管理制度，特意定制了维护站的管理制度，本制度采用的是百分制，满分100分，所扣分数计入期末成绩。

扣满20分者，写检讨，扣满30分者写检讨并请班主任担保绝不再犯，扣满60分者交学生科处理。

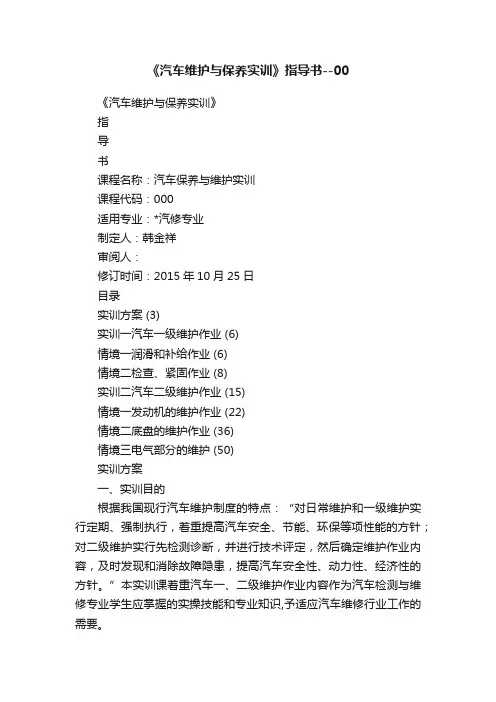

《汽车维护与保养实训》指导书--00《汽车维护与保养实训》指导书课程名称：汽车保养与维护实训课程代码：000适用专业：*汽修专业制定人：韩金祥审阅人：修订时间：2015年10月25日目录实训方案 (3)实训一汽车一级维护作业 (6)情境一润滑和补给作业 (6)情境二检查、紧固作业 (8)实训二汽车二级维护作业 (15)情境一发动机的维护作业 (22)情境二底盘的维护作业 (36)情境三电气部分的维护 (50)实训方案一、实训目的根据我国现行汽车维护制度的特点：“对日常维护和一级维护实行定期、强制执行，着重提高汽车安全、节能、环保等项性能的方针；对二级维护实行先检测诊断，并进行技术评定，然后确定维护作业内容，及时发现和消除故障隐患，提高汽车安全性、动力性、经济性的方针。

”本实训课着重汽车一、二级维护作业内容作为汽车检测与维修专业学生应掌握的实操技能和专业知识,予适应汽车维修行业工作的需要。

二、教学方法1、实训过程中，各重点难点项目内容由指导教师采取边操作示范、边讲授的教学方法，学生以观察为主，结合适当的实际操作，讨论各总成、部件的构造、工作过程、调整方法。

2、指导教师校仿汽车维修企业基于工作工程的教学方法。

三、实训工、量具和机具1、汽车维护实训常用工量具和仪器、仪表：开口扳手、梅花扳手、活动扳手、套筒扳手、管子扳手、扭力扳手、锤子、钳子（鲤鱼钳、尖嘴钳、卡簧钳）、螺丝刀、剪刀、手摇柄、火花塞套筒、千斤顶、游标卡尺、千分尺、量缸表、厚薄规、直尺、尺；气缸压力表、真空表、燃油压力表、万用表、示波器、汽车解码器、四气分析仪等。

2、汽车专用的工机具：弹簧钳、铳子、錾子、冲子、刮刀、撬棍、铜棒、时规螺母套筒、时规拉器、活塞环钳、轮毂轴承螺母专用套筒、各种拉器、独立悬挂弹拆装器、摇杆、接杆、离合器拆装托架、变速器托架、车桥拆装托架、空气压缩机、风动扳手、悬臂吊、发动机专用吊具等。

四、实训教具和设备（1）汽车实训台架若干；（2）桑塔纳2000一台；（3）两柱举升机。
