飞机翼型的主要几何参数
1.翼展：翼展是指飞机两个翼端之间的距离。
它决定了翼的长度和形状，是飞机的重要尺寸参数之一、翼展直接影响了飞机的机动性和操纵性能。
2.翼弦：翼弦是指垂直于机身的尺寸，在飞机翼的前缘和后缘之间的距离。
翼弦的变化会影响翼型的厚度和剖面以及气动性能。
3.翼展梢长：翼展梢长是指翼的后缘从翼根到梢端的长度。
翼展梢长的变化会影响飞机的升力分布和阻力特性，对行驶和进近时的操纵性能具有重要影响。
4.翼面积：翼面积是指飞机翼的总表面积。
它是计算飞机升力的重要参数，也直接影响飞机的起飞和降落性能以及滑行阻力。
5.翼厚：翼厚是指飞机高度方向上翼的厚度。
翼厚对飞机的升力和阻力产生影响。
较厚的翼厚能够提供更大的升力，但也会增加阻力。
6.剖面：飞机翼的剖面是指飞机翼在垂直于翼弦方向上的形状。
这个形状通常由一系列的气动和几何特性参数描述，如前缘、后缘、最大厚度位置等。
剖面的形状决定了飞机在飞行过程中的气动性能和阻力特征。
除了以上主要的几何参数，还有一些次要的几何参数也对飞机翼型的设计和性能产生影响，如后掠角、前掠角、扭曲角等。
这些参数描述了翼的倾斜和变形情况，对飞机的操纵性、稳定性和阻力特性产生影响。
总结起来，飞机翼型的主要几何参数包括翼展、翼弦、翼展梢长、翼面积、翼厚和剖面等。
这些参数共同决定了飞机的机动性、升力和阻力特性，对飞机设计和性能有着重要的影响。
翼型的几何参数及其发展1、翼型的定义与研究发展在飞机的各种飞行状态下，机翼是飞机承受升力的主要部件，而立尾和平尾是飞机保持安定性和操纵性的气动部件。
一般飞机都有对称面，如果平行于对称面在机翼展向任意位置切一刀，切下来的机翼剖面称作为翼剖面或翼型。
翼型是机翼和尾翼成形重要组成部分，其直接影响到飞机的气动性能和飞行品质。
通常飞机设计要求，机翼和尾翼的尽可能升力大、阻力小、并有小的零升俯仰力矩。
因此，对于不同的飞行速度，机翼的翼型形状是不同的。
对于低亚声速飞机，为了提高升力系数，翼型形状为圆头尖尾形；对于高亚声速飞机，为了提高阻力发散Ma数，采用超临界翼型，其特点是前缘丰满、上翼面平坦、后缘向下凹；对于超声速飞机，为了减小激波阻力，采用尖头、尖尾形翼型。
第一次最早的机翼是模仿风筝的，在骨架上张蒙布，基本上是平板。
在实践中发现弯板比平板好，能用于较大的迎角范围。
1903年莱特兄弟研制出薄而带正弯度的翼型。
儒可夫斯基的机翼理论出来之后，明确低速翼型应是圆头，应该有上下缘翼面。
圆头能适应于更大的迎角范围。
一战期间，交战各国都在实践中摸索出一些性能很好的翼型。
如儒可夫斯基翼型、德国Gottingen 翼型，英国的RAF 翼型（Royal Air Force 英国空军；后改为RAE 翼型---Royal Aircraft Estabilishment 皇家飞机研究院），美国的Clark-Y 。
三十年代以后，美国的NACA 翼型（National Advisory Committee for Aeronautics ，后来为NASA ，National Aeronautics and Space Administration ），前苏联的ЦАΓИ翼型（中央空气流体研究院）。
2、翼型的几何参数翼型的最前端点称为前缘点，最后端点称为后缘点。
前缘点也可定义为：以后缘点为圆心， 画一圆弧，此弧和翼型的相切点即是前缘点。
前后缘点的连线称为翼型的几何弦。
翼型的几何参数及其发展1、翼型的定义与研究发展在飞机的各种飞行状态下，机翼是飞机承受升力的主要部件，而立尾与平尾是飞机保持安定性与操纵性的气动部件。
一般飞机都有对称面，如果平行于对称面在机翼展向任意位置切一刀，切下来的机翼剖面称作为翼剖面或翼型。
翼型是机翼与尾翼成形重要组成部分，其直接影响到飞机的气动性能与飞行品质。
通常飞机设计要求，机翼与尾翼的尽可能升力大、阻力小、并有小的零升俯仰力矩。
因此，对于不同的飞行速度，机翼的翼型形状是不同的。
对于低亚声速飞机，为了提高升力系数，翼型形状为圆头尖尾形；对于高亚声速飞机，为了提高阻力发散Ma数，采用超临界翼型，其特点是前缘丰满、上翼面平坦、后缘向下凹；对于超声速飞机，为了减小激波阻力，采用尖头、尖尾形翼型。
第一次最早的机翼是模仿风筝的，在骨架上张蒙布，基本上是平板。
在实践中发现弯板比平板好，能用于较大的迎角范围。
1903年莱特兄弟研制出薄而带正弯度的翼型。
儒可夫斯基的机翼理论出来之后，明确低速翼型应是圆头，应该有上下缘翼面。
圆头能适应于更大的迎角范围。
一战期间，交战各国都在实践中摸索出一些性能很好的翼型。
如儒可夫斯基翼型、德国Gottingen翼型，英国的RAF 翼型（Royal Air Force英国空军；后改为RAE翼型---Royal Aircraft Estabilishment 皇家飞机研究院），美国的Clark-Y。
三十年代以后，美国的NACA翼型（National Advisory Committee for Aeronautics，后来为NASA，National Aeronautics and Space Administration ），前苏联的ЦАΓИ翼型（中央空气流体研究院）。
2、翼型的几何参数翼型的最前端点称为前缘点，最后端点称为后缘点。
前缘点也可定义为：以后缘点为圆心，画一圆弧，此弧与翼型的相切点即是前缘点。
前后缘点的连线称为翼型的几何弦。
翼型的几何参数及其发展1、翼型的定义与研究发展在飞机的各种飞行状态下，机翼是飞机承受升力的主要部件，而立尾和平尾是飞机保持安定性和操纵性的气动部件。
一般飞机都有对称面，如果平行于对称面在机翼展向任意位置切一刀，切下来的机翼剖面称作为翼剖面或翼型。
翼型是机翼和尾翼成形重要组成部分，其直接影响到飞机的气动性能和飞行品质。
通常飞机设计要求，机翼和尾翼的尽可能升力大、阻力小、并有小的零升俯仰力矩。
因此，对于不同的飞行速度，机翼的翼型形状是不同的。
对于低亚声速飞机，为了提高升力系数，翼型形状为圆头尖尾形；对于高亚声速飞机，为了提高阻力发散Ma数，采用超临界翼型，其特点是前缘丰满、上翼面平坦、后缘向下凹；对于超声速飞机，为了减小激波阻力，采用尖头、尖尾形翼型。
第一次最早的机翼是模仿风筝的，在骨架上张蒙布，基本上是平板。
在实践中发现弯板比平板好，能用于较大的迎角范围。
1903年莱特兄弟研制出薄而带正弯度的翼型。
儒可夫斯基的机翼理论出来之后，明确低速翼型应是圆头，应该有上下缘翼面。
圆头能适应于更大的迎角范围。
一战期间，交战各国都在实践中摸索出一些性能很好的翼型。
如儒可夫斯基翼型、德国Gottingen翼型，英国的RAF翼型（Royal Air Force英国空军；后改为RAE翼型---Royal Aircraft Estabilishment 皇家飞机研究院），美国的Clark-Y。
三十年代以后，美国的NACA翼型（National AdvisoryCommittee for Aeronautics，后来为NASA，National Aeronautics and Space Administration ），前苏联的ЦАΓИ翼型（中央空气流体研究院）。
2、翼型的几何参数翼型的最前端点称为前缘点，最后端点称为后缘点。
前缘点也可定义为：以后缘点为圆心，画一圆弧，此弧和翼型的相切点即是前缘点。
前后缘点的连线称为翼型的几何弦。

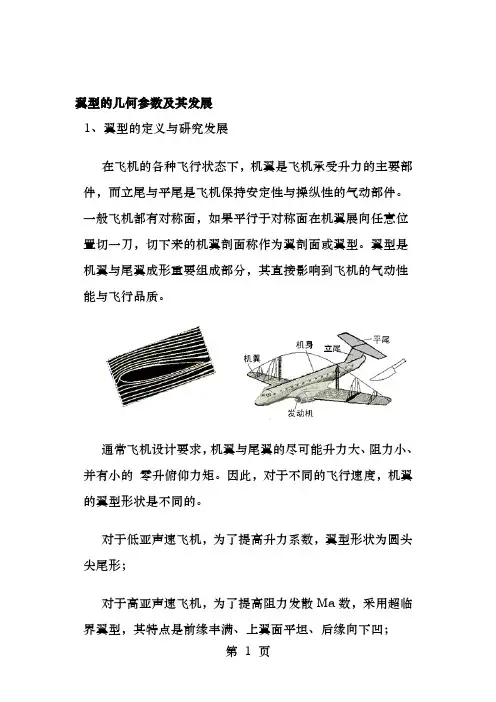

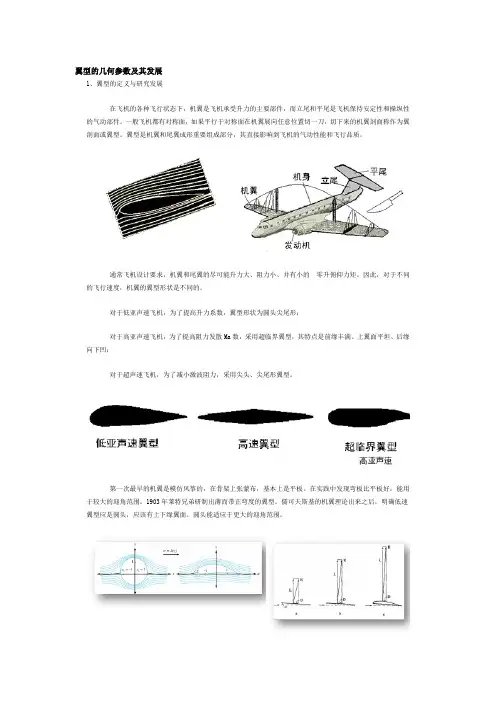

翼型的几何参数及其发展
1、翼型的定义与研究发展
在飞机的各种飞行状态下，机翼是飞机承受升力的主要部件，而立尾和平尾是飞机保持安定性和操纵性的气动部件。
一般飞机都有对称面，如果平行于对称面在机翼展向任意位置切一刀，切下来的机翼剖面称作为翼剖面或翼型。
翼型是机翼和尾翼成形重要组成部分，其直接影响到飞机的气动性能和飞行品质。
通常飞机设计要求，机翼和尾翼的尽可能升力大、阻力小、并有小的零升俯仰力矩。
因此，对于不同的飞行速度，机翼的翼型形状是不同的。
对于低亚声速飞机，为了提高升力系数，翼型形状为圆头尖尾形；
对于高亚声速飞机，为了提高阻力发散Ma数，采用超临界翼型，其特点是前缘丰满、上翼面平坦、后缘向下凹；
对于超声速飞机，为了减小激波阻力，采用尖头、尖尾形翼型。
第一次最早的机翼是模仿风筝的，在骨架上张蒙布，基本上是平板。
在实践中发现弯板比平板好，能用于较大的迎角范围。
1903年莱特兄弟研制出薄而带正弯度的翼型。
儒可夫斯基的机翼理论出来之后，明确低速翼型应是圆头，应该有上下缘翼面。
圆头能适应于更大的迎角范围。
一战期间，交战各国都在实践中摸索出一些性能很好的翼型。
如儒可夫斯基翼型、德国Gottingen翼型，英国的RAF翼型（Royal Air Force英国空军；后改为RAE翼型---Royal Aircraft Estabilishment 皇家飞机研究院），美国的Clark-Y。
三十年代以后，美国的NACA翼型（National Advisory
Committee for Aeronautics，后来为NASA，National Aeronautics and Space Administration ），前苏联的ЦАΓИ翼型（中央空气流体研究院）。
2、翼型的几何参数
翼型的最前端点称为前缘点，最后端点称为后缘点。
前缘点也可定义为：以后缘点为圆心，
画一圆弧，此弧和翼型的相切点即是前缘点。
前后缘点的连线称为翼型的几何弦。
但对某些下表面
大部分为直线的翼型，也将此直线定义为几何弦。
翼型前、后缘点之间的距离，称为翼型的弦长，
用b表示，或者前、后缘在弦线上投影之间的距离。
翼型上、下表面（上、下缘）曲线用弦线长度的相对坐标的函数表示。
这里，y也是以弦长b为基准的相对值。
上下翼面之间的距离用
翼型的厚度定义为
例如，c =9%，说明翼型厚度为弦长的9%。
上下缘中点的连线称为翼型中弧线。
如果中弧线是一条直线（与弦线合一），这个翼型是对称翼型。
如果中弧线是曲线，就说此翼型有弯度。
弯度的大小用中弧线上最高点的y向坐标来表示。
此值通常也是相对弦长表示的。
最大弯度的位置表示为。
NACA 4412
此外，翼型的前缘是圆的，要很精确地画出前缘附近的翼型曲线，通常得给出前缘半径。
这个与前缘相切的圆，其圆心在中弧线前缘点的切线上。
翼型上下表面在后缘处切线间的夹角称为后缘角。
在对称翼型的情况下，中弧线的纵坐标为零，所对应的翼型曲线分布用yt表示，也称为翼型的厚度分布。
即
对于一般有弯度翼型，其上下缘曲线坐标表示为
3、NACA翼型编号
美国国家航空咨询委员会（缩写为NACA，现在NASA）在二十世纪三十年代后期，对翼型的性能作了系统的研究，提出了NACA四位数翼族和五位数翼族。
他们对翼型做了系统研究之后发现：（1）如果翼型不太厚，翼型的厚度和弯度作用可以分开来考虑；（2）各国从经验上获得的良好翼型，如将弯度改直，即改成对称翼型，且折算成同一相对厚度的话，其厚度分布几乎是不谋而合的。
由此提出当时认为是最佳的翼型厚度分布作为NACA翼型族的厚度分布。
即
前缘半径为
中弧线取两段抛物线，在中弧线最高点二者相切。
式中，p为中弧线最高点的纵坐标，p为弧线最高点的弦向位置。
中弧线最高点的高度f（即弯度）和该点的弦向位置都是人为规定的。
给f和p及厚度c以一系列的值便得翼型族。
NACA四位数翼族：
其中第一位数代表f，是弦长的百分数；第二位数代表p，是弦长的十分数；最后两位数代表厚度，是弦长的百分数。
例如NACA 0012是一个无弯度、厚12%的对称翼型。
有现成实验数据的NACA四位数翼族的翼型有6%、8%、9%、10%、12%、15%、18%、21%、24
五位数翼族的厚度分布与四位数翼型相同。
不同的是中弧线。
具体的数码意义如下：第一位数表示弯度，但不是一个直接的几何参数，而是通过设计升力系数来表达的，这个数乘以3/2就等于设计升力系数的十倍。
第二、第三两位数是2p，以弦长的百分数来表示。
最后两位数仍是百分厚度。
例如NACA 23012这种翼型，它的设计升力系数是（2）×3/20=0.30；p=30/2,即中弧线最高点的弦向位置在15%弦长处，厚度仍为12%。
一般情况下的五位数编号意义如下
有现成实验数据的五位数翼族都是230-系列的，设计升力系数都是0.30，中弧线最高点的弦向位置p都在15%弦长处，厚度有12%、15%、18%、21%、24%五种。
其它改型的五位数翼型在此就不介绍了。
此外还有层流翼型、超界翼型等。
层流翼型是为了减小湍流
摩擦阻力而设计的，尽量使上翼面的顺压梯度区增大，减小逆压梯
度区，减小湍流范围。
层流翼型的速度分布
NACA 2412翼型的速度分布
不同翼型表面的层流流动范围
超临界翼型的概念是美国NASA兰利研究中心的Whitcomb于1967年主要为了提高亚声速运输机阻力发散Ma数而提出来的。
普通翼型超临界翼型。
