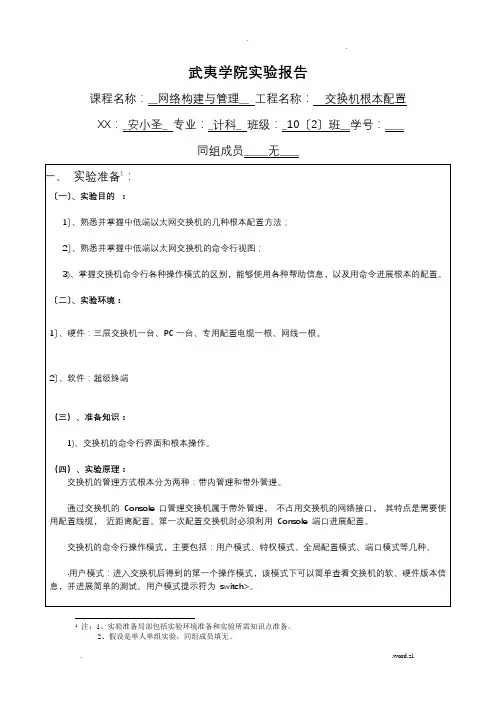

武夷学院实验报告课程名称：__网络构建与管理__ 工程名称：交换机根本配置XX：_安小圣_ 专业：_计科_ 班级：_10〔2〕班__学号：____同组成员_____无____1注：1、实验准备局部包括实验环境准备和实验所需知识点准备。
2、假设是单人单组实验，同组成员填无。
二、实验过程记录2：1、通过Console口搭建配置环境第一步：如下图，建立本地配置环境，只需将微机〔或终端〕的串口通过配置电缆与以太网交换机的Console口连接。
通过Console口搭建本地配置环境第二步：在微机上运行超级终端，设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停顿位、无校验和无流控，并选择终端类型为VT100，如下图。
2注：实验过程记录要包含实验步骤，页码不够可自行添加。
新建连接连接端口设置端口通信参数设置第三步：以太网交换机上电，终端上显示以太网交换机自检信息，自检完毕后提示用户键入回车，之后将出现命令行提示符〔如<Ruijie>〕。
第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入“?〞,具体的配置命令参考书中实验的内容。
2、交换机各个操作模式直接的切换第一步：交换机各个操作模式直接的切换Swtich>enable！使用enable 命令从用户模式进入特权模式Swtich#configure terminalEnter configuration mands, one per line. End with TL/Z.！使用configure terminal 命令从特权模式进入全局配置模式Swtich(config)#interface fastEthernet 0/1！使用interface 命令进入接口配置模式Swtich(config-if)#实验操作成绩〔百分制〕__________ 实验指导教师签字：__________3注：1、实验小结应包含实验所需知识点和实验方法的总结，实验心得体会等。
交换机配置与维护实训方案1. 实训目的通过本次实训，使学员掌握交换机的基本配置方法，熟练使用交换机的命令行接口，了解交换机的维护与管理，提高网络设备的操作与维护能力。
2. 实训环境- 交换机设备：若干台交换机（建议使用思科或华为等品牌）- 计算机：每台计算机配备网络接口卡，连接至交换机- 网络线缆：足够的双绞线（RJ45接口）- 网络设备：路由器、防火墙等（根据需要选择）- 电源：为交换机设备提供稳定的电源3. 实训内容3.1 交换机基本配置1. 配置交换机名称与密码2. 配置VLAN与端口3. 配置交换机端口类型与速率4. 配置STP（生成树协议）3.2 交换机高级配置1. 配置端口镜像2. 配置VLANTrunk与VLANAccess3. 配置DHCP服务4. 配置端口限速与流量控制5. 配置TFFP与IP源守卫3.3 交换机维护与管理1. 日常巡检与故障排查2. 系统升级与补丁安装3. 配置备份与恢复4. 日志管理与监控4. 实训步骤4.1 准备工作1. 连接交换机与计算机，确保网络线缆无误。
2. 准备交换机设备，确保设备电源充足。
3. 配置计算机网络接口卡，确保计算机可以连接至交换机。
4.2 基本配置1. 进入交换机命令行界面（CLI）。
2. 配置交换机名称与密码。
3. 创建VLAN，并为端口分配VLAN。
4. 设置交换机端口类型与速率。
5. 开启STP，确保网络拓扑稳定。
4.3 高级配置1. 配置端口镜像，实现流量监控。
2. 配置VLANTrunk与VLANAccess，实现不同VLAN间的通信。
3. 开启DHCP服务，为客户端自动分配IP地址。
4. 设置端口限速与流量控制，防止网络攻击与流量拥塞。
5. 配置TFFP与IP源守卫，提高网络安全性。
4.4 维护与管理1. 定期进行日常巡检，查看设备状态与运行日志。
2. 及时更新系统补丁与固件，确保设备安全与稳定。
3. 定期备份配置文件，便于恢复与迁移。
实训二Cisco2900交换机基本配置命令一、实训目的和要求1、掌握交换机的功能、特点、工作原理。
2、了解交换机的启动过程。
3、掌握交换机的基本配置命令。
4、掌握Boson Netsim软件的使用方法。
二、实训内容1、观察交换机的启动过程。
2、启动Boson Netsim软件，进行交换机基本配置命令练习。
三、实训步骤1、观察交换机的前、后面板，明确每一个按钮和指示灯的功能。
2、启动交换机前确认正确的连接了线缆和控制线。
3、接通交换机电源。
4、观察交换机的启动顺序，包括面板上的指示灯LEDs和Cisco IOS输出到控制台上的内容。
5、交换机各种模式的进入和退出命令。
Switch> ;用户模式Switch>enable ;从用户模式进入特权模式，也作enSwitch# ;特权模式Switch#disable ;从特权模式退出到用户模式，也作disSwitch#vlan database ;从特权模式进入VLAN配置模式Switch(vlan)# ;VLAN配置模式Switch(vlan)#exit ;从VLAN配置模式退出到特权模式Switch#config terminal ;从特权模式进入全局配置模式，也作conf t Switch(config)# ;全局配置模式Switch(config)#exit ;从全局配置模式退出到特权模式Switch(config)#interface [端口类型/端口号] ;从全局配置模式进入端口配置模式Switch(config-if)# ;端口配置模式Switch(config-if)#exit ;从端口配置模式退出到全局配置模式Switch(config)#line console 0 ;从全局配置模式进入命令行配置模式Switch(config-line)# ;命令行配置模式Switch(config-line)#exit ;从命令行配置模式退出到全局配置模式注：从VLAN配置模式、全局配置模式、端口配置模式、命令行配置模式都可以键入end，从而直接退出到特权模式。

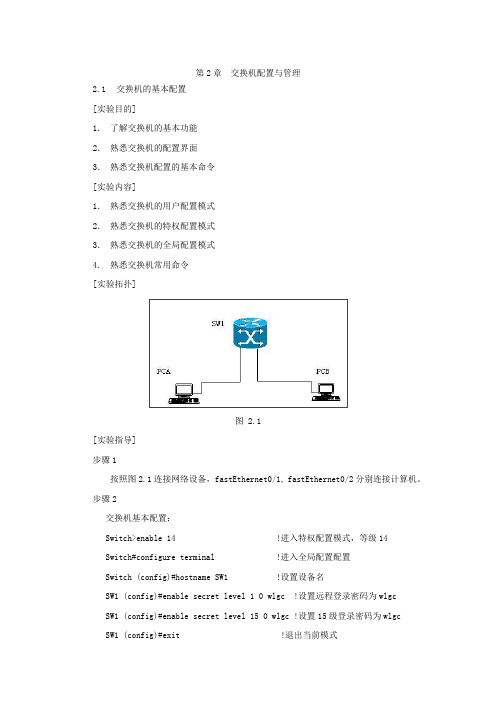

第2章交换机配置与管理2.1交换机的基本配置[实验目的]1．了解交换机的基本功能2．熟悉交换机的配置界面3．熟悉交换机配置的基本命令[实验内容]1．熟悉交换机的用户配置模式2．熟悉交换机的特权配置模式3．熟悉交换机的全局配置模式4．熟悉交换机常用命令[实验拓扑]图 2.1[实验指导]步骤1按照图2.1连接网络设备，fastEthernet0/1, fastEthernet0/2分别连接计算机。
步骤2交换机基本配置：Switch>enable 14 !进入特权配置模式，等级14Switch#configure terminal !进入全局配置配置Switch (config)#hostname SW1 !设置设备名SW1 (config)#enable secret level 1 0 wlgc !设置远程登录密码为wlgcSW1 (config)#enable secret level 15 0 wlgc !设置15级登录密码为wlgcSW1 (config)#exit !退出当前模式步骤3查看配置信息：SW1 #show running-config2.2交换机的端口配置（物理端口和端口聚合）[实验目的]1．了解常用的交换机端口配置参数2．掌握交换机端口聚合的配置方法[实验内容]1．熟悉交换机的端口配置模式2．熟悉交换机端口聚合的配置方法3．查看端口状态[实验拓扑]图 2.2[实验指导]步骤1按照图2.2连接设备, 将SWA的fastEthernet0/23与SWB的fastEthernet0/23口相连，两台计算机分别连在SWA和SWB的fastEthernet0/1口。
步骤2配置两台交换机的主机名、远程登录密码等，步骤见2.1节。
配置交换机A：SWA#config t ！进入全局配置模式SWA（config）#interface f0/1 ！进入接口配置模式SWA（config-if）#speed 10 ！配置端口速率为10MSWA（config-if）#duplex half ！配置端口的双工模式为半双工SWA（config-if）#no shutdown ！开启端口，使配置生效配置交换机B：SWB#config tSWB（config）#interface f0/1SWB（config-if）#speed 10 ！配置端口速率为10MSWB（config-if）#duplex half ！配置端口的双工模式为半双工SWB（config-if）#no shutdown ！开启端口，使配置生效步骤3SWA#show interface f0/1 !查看fastEthernet0/1接口状态步骤4在两台交换机之间添加另外一根网线，将SWA、SWB的fastEthernet 0/24 接口相连。
实训2 交换机基本配置一、实训目的1．掌握交换机的基础配置命令2．熟悉交换机端口配置3．能进行交换机端口安全配置二、实验逻辑图图2-1 实训逻辑图三、实验内容及步骤1．交换机基础配置（1）配置交换机主机名Switch# configure terminalSwitch(config)# hostname XXX注：在工程中名称一般命名为交换机所处建筑物位置和型号这样的名字。
（2）为log和debug设置时间戳Switch(config)# service timestamps debug uptimeSwitch(config)# service timestamps log uptime（3）禁止DNS查询Switch(config)# no ip domain-lookup（4）设置虚拟终端线路vty及telnet登录参数Switch(config-line)# line vty 0 4Switch(config-line)#password XXXSwitch(config-line)# loginSwitch(config-line)# end2．配置交换机端口速率及双工模式Switch(config)# int f0/1Switch(config-if)# speed 100Switch(config-if)# duplex full //设置F0/1口为全双工接口Switch(config-if)# exitSwitch(config)# int range f0/2 -5Switch(config-if)# speed 10Switch(config-if)# duplex half //设置F0/1口为半双工接口Switch(config-if)# exitSwitch(config)# int range f0/6 , f0/9Switch(config-if)# speed 100Switch(config-if)# duplex auto //设置F0/1口为自适应接口Switch(config-if)# endSwitch# show running-confit3．交换机端口安全配置Switch(config)# int f0/10Switch(config-if)# switchport mode access //设置接口为access模式Switch(config-if)# switchport port-security //开启端口安全Switch(config-if)# switchport port-security mac-address MAC地址//绑定MAC地址Switch(config-if)# endSwitch# show running-config4．保存所做的配置到启动配置文件Switch# copy running-config startup-configSwitch# show startup-config四、实训调测及结果1．进入交换机后，查看其当前配置Switch>enableSwitch# show running-config显示结果为：2．进行实训中的配置步骤后查看交换机当前运行配置Switch# show running-config显示结果为：（与前面显示不同处设置为蓝色）Building configuration...Current configuration : 1204 bytes!version 12.1no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname hngy!enable secret 5 $1$mERr$AqLQG3PAfePeBA Vl5rJeQ1!no ip domain-lookupspanning-tree mode pvst !interface FastEthernet0/1 duplex fullspeed 100!interface FastEthernet0/2 duplex halfspeed 10!interface FastEthernet0/3 duplex halfspeed 10!interface FastEthernet0/4 duplex halfspeed 10!interface FastEthernet0/5 duplex halfspeed 10!interface FastEthernet0/6 speed 100!interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 speed 100!interface FastEthernet0/10 !interface FastEthernet0/11 !interface FastEthernet0/12 !interface FastEthernet0/13interface FastEthernet0/14!interface FastEthernet0/15!interface FastEthernet0/16!interface FastEthernet0/17!interface FastEthernet0/18!interface FastEthernet0/19!interface FastEthernet0/20!interface FastEthernet0/21!interface FastEthernet0/22!interface FastEthernet0/23!interface FastEthernet0/24!interface Vlan1ip address 192.168.1.1 255.255.255.0 !!line con 0!line vty 0 4password hngyloginline vty 5 15login!!end3．查看启动配置文件Switch# show startup-configstartup-config is not present4．保存所做的配置到启动配置文件Switch# copy running-config startup-configSwitch# show startup-config与你前面的配置哪一步相同？第二步5．配置交换机端口速率及双工模式Switch# show running-confit将显示结果中f0/1、f0/2、f0/3、f0/4、f0/5、f0/6、f0/9端口的显示行复制：!interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2duplex halfspeed 10!interface FastEthernet0/3duplex halfspeed 10!interface FastEthernet0/4duplex halfspeed 10!interface FastEthernet0/5duplex halfspeed 10interface FastEthernet0/6speed 100!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9speed 1006．交换机端口安全配置Switch(config)# int f0/10Switch(config-if)# switchport mode accessSwitch(config-if)# switchport port-securitySwitch(config-if)# switchport port-security mac-address MAC地址Switch(config-if)# endSwitch# show running-config将显示结果中f0/10端口的显示行复制：interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2duplex halfspeed 10!interface FastEthernet0/3duplex halfspeed 10!duplex halfspeed 10!interface FastEthernet0/5duplex halfspeed 10!interface FastEthernet0/6speed 100!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9speed 100!interface FastEthernet0/10switchport mode accessswitchport port-security五、实训思考作为一个网络管理员，常常是将交换机的基础配置先写在一个文本文件中（.txt文件），配置时再将该文件中的内容粘贴到交换机中去，运行后再将运行配置拷贝到启动配置文件。
实训指导书-华为-CAL-FENGHAI.-(YICAI)-Company One1网络技术实训指导书目录交换实验 (3)第一部分交换机的基本配置与管理 (3)第二部分交换机的端口配置和Telnet登陆配置 (4)第三部分交换机划分Vlan配置 (5)第四部分利用三层交换机实现VLAN间路由 (6)路由实验 (6)第一部分路由器的基本配置 (6)第二部分路由器静态路由配置 (6)第三部分路由器RIP动态路由配置 (7)第四部分路由器OSPF动态路由配置 (8)第五部分路由器综合路由配置 (9)安全实验 (10)第一部分标准IP访问控制列表配置 (10)第二部分扩展IP访问控制列表配置 (10)第三部分网络地址转换NAT配置 (13)第四部分交换机端口安全 (16)交换实验第一部分交换机的基本配置与管理【实验目的】掌握交换机各种操作模式的基本区别，理解交换机不通模式间的切换方法。
【背景描述】小李是某家公司新入职的网管，负责网络中心的设备管理工作。
公司内部网络产品是全系列的华为网络产品，小李需要熟悉它们。
因此首先要登陆配置交换机，了解并掌握基本的命令行操作。
【技术原理】交换机的基本方法分为两种：带内管理和带外管理。
通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
通过Telnet、拨号等方式属于带内管理。
用户模式<Quidway>系统模式[Quidway]端口模式[Quidway-Ethernet0/1]实验设备Switch_5728 1台；PC 1台；交叉线一根；实验步骤：一用ensp创建拓扑图了解交换机命令行进入系统模式(sys)进入交换机端口视图模式(int G0/0/1)返回到上级模式(quit)从系统模式返回到用户模式(quit)帮助信息(如、co、copy)命令简写(如 qu)命令自动补全(Tab)快捷键(ctrl+c中断测试,ctrl+z退回到用户视图)reboot重启。
交换机的基本配置与管理实验心得一、概述交换机是计算机网络中的重要设备，用于实现局域网内计算机之间的数据交换和通信。
交换机的基本配置与管理是保证网络正常运行和提高网络性能的关键一环。
本文将详细探讨交换机的基本配置与管理实验心得，并提供一些实用的技巧和注意事项。
二、交换机的基本配置1. 硬件连接在配置交换机之前，首先需要进行硬件连接，包括电源连接、网络连接等。
在插拔网线时要注意安全，避免因电流过大或静电等原因对交换机造成损害。
2. 登录交换机使用管理电脑通过串口或网络连接交换机，并使用管理员账号和密码登录交换机的管理界面。
一般来说，交换机的管理界面可以通过浏览器访问，也可以使用特定的管理软件。
3. 基本配置命令登录交换机后，可以使用一些基本配置命令来配置交换机，包括但不限于以下几个方面：a. 设置主机名：Switch(config)# hostname Switch1将交换机的主机名设为Switch1。
b. 设置管理IP地址：Switch(config)# interface vlan 1Switch(config-if)# ip address 192.168.0.1 255.255.255.0Switch(config-if)# no shutdown将交换机的IP地址设置为192.168.0.1，并开启接口。
c. 配置SSH登录：Switch(config)# username admin privilege 15 secret cisco123Switch(config)# ip domain-name Switch(config)# crypto key generate rsaSwitch(config)# line vty 0 15Switch(config-line)# transport input sshSwitch(config-line)# login local配置SSH登录，设置管理员用户名为admin，密码为cisco123。
实训案例5——交换机配置与管理【项目目标】掌握交换机命令行各种操作模式的区别，能够使用各种帮助信息，以及使用命令进行基本的交换机配置管理功能。
【项目背景】你是某公司新入职的网络管理员，公司要求你熟悉网络产品，公司采用全系列思科网络产品，首先要求你认识交换机，投入使用前要进行初始化配置，以及使用一些基本命令进行设备管理。
【方案设计】1.总体设计认识交换机的软硬件系统，掌握交换机的命令行操作技巧，掌握交换机端口的常用配置参数，以及如何使用一些基本命令进行配置。
2.任务分解任务1：交换机命令行各种操作模式及切换。
任务2：交换机命令行界面基本功能。
任务3：全局配置模式基本功能。
任务4：端口配置模式基本功能。
任务5：查看交换机的系统和配置信息。
任务6：保存与删除交换机配置信息。
3.知识准备（1）命令行操作模式交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、子模式等几种。
具体模式说明如表5-1所示。
➢用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
用户模式提示符为switch> ➢特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
特权模式提示符为switch#➢全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局参数（如主机名、登录信息等）。
在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。
全局模式提示符为switch(config)#➢端口模式属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。
端口模式提示符为switch(config-if)#表5-1命令行操作模式如图5-1所示。
图5-1 拓扑结构图5.设备说明SwitchA为思科C2950-24，PC通过Console控制线与交换机相连，PC1通过直通线与交换机相连。
交换机的基本配置与管理实验心得一、实验目的本次实验的主要目的是学习交换机的基本配置与管理，掌握交换机的基本功能和操作方法，能够对交换机进行基本设置和管理。
二、实验内容1. 交换机的基本概念和原理；2. 交换机的物理连接和端口配置；3. VLAN 的创建与管理；4. STP 协议的配置与管理；5. QoS 的配置与管理。
三、实验步骤1. 连接交换机：将电脑网卡连接到交换机上，使用串口线连接计算机和交换机，并使用超级终端软件登录交换机命令行界面。
2. 配置主机名：在命令行界面下输入“hostname Switch”，将交换机主机名设置为“Switch”。
3. 配置管理员密码：在命令行界面下输入“enable password cisco”，将管理员密码设置为“cisco”。
4. 配置 Telnet 登录密码：在命令行界面下输入“line vty 0 15”进入Telnet 界面，然后输入“password cisco”将 Telnet 登录密码设置为“cisco”。
5. 配置 IP 地址：在命令行界面下输入“interface vlan1”，然后输入“ip address 192.168.1.1 255.255.255.0”，将 VLAN1 接口的 IP地址设置为“192.168.1.1”，子网掩码为“255.255.255.0”。
6. 配置 VLAN：在命令行界面下输入“vlan 10”，然后输入“name test”，创建一个 VLAN，VLAN 号为“10”，名称为“test”。
7. 配置端口：在命令行界面下输入“interface fastethernet0/1”，然后输入“switchport mode access”，将端口模式设置为访问模式；接着输入“switchport access vlan 10”，将该端口加入 VLAN 10。
8. 配置 STP 协议：在命令行界面下输入“spanning-tree mode pvst”，将 STP 协议设置为 PVST 模式；接着输入“spanning-tree vlan 10 root primary”将 VLAN 10 的根桥设置为本交换机。
交换机配置实训报告1.引言在本次实训中，我们团队学习了交换机的配置和管理。
本报告将详细介绍我们在实训过程中所进行的配置和实验，并总结我们的学习成果。
2.实训目的本次实训的主要目的是让我们掌握交换机的基本配置和管理技术，包括VLAN的创建和管理、端口的配置和安全设置等。
通过实际操作，我们将学习如何在网络中实现灵活的数据流控制和安全性。
3.实训过程（1）环境准备在实训开始之前，我们首先搭建了一个实验环境。
我们使用了模拟器软件，模拟了一个包含多个交换机和主机的网络拓扑。
每个交换机上有多个端口，用于连接不同的主机或其他交换机。
（2）VLAN的创建和管理我们首先学习了如何创建和管理VLAN。
通过将不同的端口划分到不同的VLAN中，我们可以实现虚拟隔离和灵活的流量控制。
我们在交换机上创建了几个VLAN，并配置了端口的成员关系。
（3）端口的配置和安全设置接下来，我们学习了如何配置交换机端口。
我们设置了不同的端口模式，如访问模式和Trunk模式，并配置了对应的VLAN成员关系。
此外，我们还学习了如何设置端口的安全限制，包括MAC地址绑定和端口安全。
4.实验结果与总结通过本次实训，我们成功地完成了交换机的配置和管理任务。
我们掌握了VLAN的创建和管理技术，了解了不同端口模式的作用和配置方法，并学会了设置端口的安全限制。
这些技术将在实际网络环境中起到重要的作用，提高网络的安全性和可管理性。
5.实训心得通过本次实训，我们不仅学到了关于交换机配置和管理的知识，还提高了团队合作和问题解决的能力。
在实验过程中，我们积极讨论和交流，共同解决了一些配置和故障排除的问题。
这种团队合作的精神将对我们未来的工作和学习有所帮助。
6.结论通过本次实训，我们深入学习了交换机的配置和管理技术，掌握了VLAN的创建和管理、端口的配置和安全设置等关键技术。
这些技能将为我们未来的网络工作打下坚实的基础，使我们能够更好地理解和管理企业网络环境。
