下载文档原格式

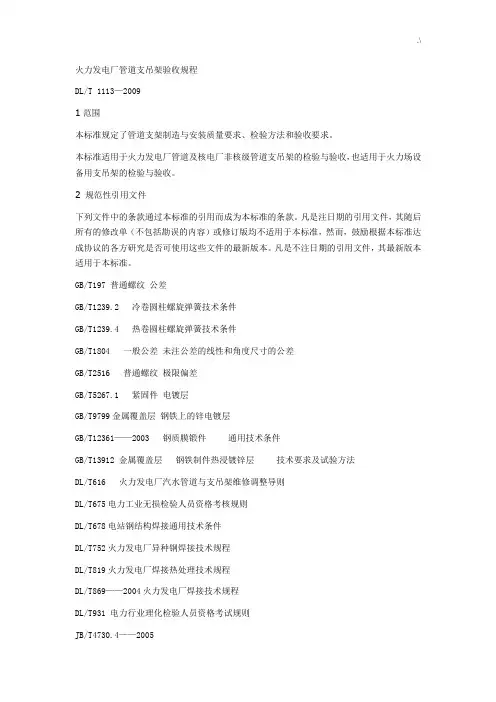

火力发电厂管道支吊架验收规程DL/T 1113—20091范围本标准规定了管道支架制造与安装质量要求、检验方法和验收要求。
本标准适用于火力发电厂管道及核电厂非核级管道支吊架的检验与验收，也适用于火力场设备用支吊架的检验与验收。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T197 普通螺纹公差GB/T1239.2 冷卷圆柱螺旋弹簧技术条件GB/T1239.4 热卷圆柱螺旋弹簧技术条件GB/T1804 一般公差未注公差的线性和角度尺寸的公差GB/T2516 普通螺纹极限偏差GB/T5267.1 紧固件电镀层GB/T9799金属覆盖层钢铁上的锌电镀层GB/T12361——2003 钢质膜锻件通用技术条件GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法DL/T616 火力发电厂汽水管道与支吊架维修调整导则DL/T675电力工业无损检验人员资格考核规则DL/T678电站钢结构焊接通用技术条件DL/T752火力发电厂异种钢焊接技术规程DL/T819火力发电厂焊接热处理技术规程DL/T869——2004火力发电厂焊接技术规程DL/T931 电力行业理化检验人员资格考试规则JB/T4730.4——2005JB/T4730.5——20053. 术语和定义下列术语和定义适用于本标准。
3 1管道支吊架pipe support and hanger用以承受管道蘅裁、控制管邋位移和振动，并将管道旃载传递到承载建筑结构上的各种组件或装置。
一般由管部、功能件、连接件和根部组成。
3.2管部pipe attachment管道连接部件的简称。
它是与管道或其绝热麒直接相连的部件，常见的有管夹、管卡、管废、焊接吊板等。

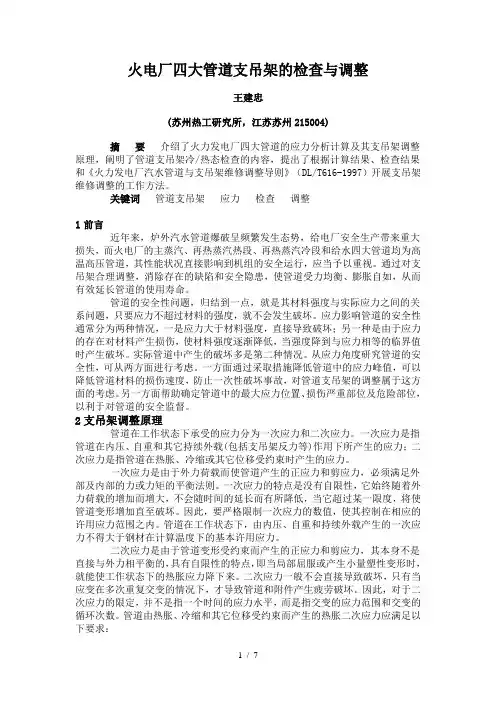

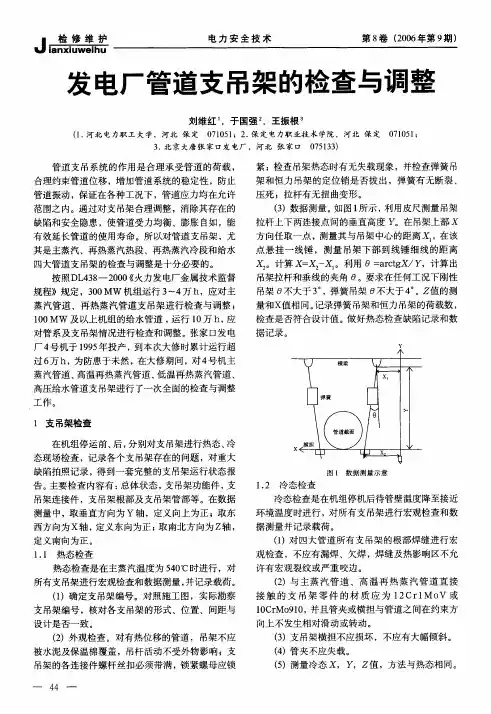

火电厂四大管道支吊架的检查与调整王建忠(苏州热工研究所，江苏苏州215004)摘要介绍了火力发电厂四大管道的应力分析计算及其支吊架调整原理，阐明了管道支吊架冷/热态检查的内容，提出了根据计算结果、检查结果和《火力发电厂汽水管道与支吊架维修调整导则》（DL/T616-1997）开展支吊架维修调整的工作方法。
关键词管道支吊架应力检查调整1前言近年来，炉外汽水管道爆破呈频繁发生态势，给电厂安全生产带来重大损失，而火电厂的主蒸汽、再热蒸汽热段、再热蒸汽冷段和给水四大管道均为高温高压管道，其性能状况直接影响到机组的安全运行，应当予以重视。
通过对支吊架合理调整，消除存在的缺陷和安全隐患，使管道受力均衡、膨胀自如，从而有效延长管道的使用寿命。
管道的安全性问题，归结到一点，就是其材料强度与实际应力之间的关系问题，只要应力不超过材料的强度，就不会发生破坏。
应力影响管道的安全性通常分为两种情况，一是应力大于材料强度，直接导致破坏；另一种是由于应力的存在对材料产生损伤，使材料强度逐渐降低，当强度降到与应力相等的临界值时产生破坏。
实际管道中产生的破坏多是第二种情况。
从应力角度研究管道的安全性，可从两方面进行考虑。
一方面通过采取措施降低管道中的应力峰值，可以降低管道材料的损伤速度，防止一次性破坏事故，对管道支吊架的调整属于这方面的考虑。
另一方面帮助确定管道中的最大应力位置、损伤严重部位及危险部位，以利于对管道的安全监督。
2支吊架调整原理管道在工作状态下承受的应力分为一次应力和二次应力。
一次应力是指管道在内压、自重和其它持续外载(包括支吊架反力等)作用下所产生的应力；二次应力是指管道在热胀、冷缩或其它位移受约束时产生的应力。
一次应力是由于外力荷载而使管道产生的正应力和剪应力，必须满足外部及内部的力或力矩的平衡法则。
一次应力的特点是没有自限性，它始终随着外力荷载的增加而增大，不会随时间的延长而有所降低，当它超过某一限度，将使管道变形增加直至破坏。

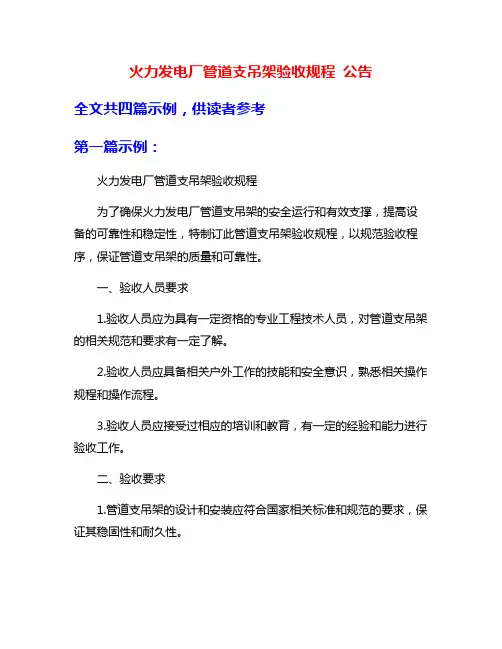

火力发电厂管道支吊架验收规程公告全文共四篇示例，供读者参考第一篇示例：火力发电厂管道支吊架验收规程为了确保火力发电厂管道支吊架的安全运行和有效支撑，提高设备的可靠性和稳定性，特制订此管道支吊架验收规程，以规范验收程序，保证管道支吊架的质量和可靠性。
一、验收人员要求1.验收人员应为具有一定资格的专业工程技术人员，对管道支吊架的相关规范和要求有一定了解。
2.验收人员应具备相关户外工作的技能和安全意识，熟悉相关操作规程和操作流程。
3.验收人员应接受过相应的培训和教育，有一定的经验和能力进行验收工作。
二、验收要求1.管道支吊架的设计和安装应符合国家相关标准和规范的要求，保证其稳固性和耐久性。
2.验收人员应对支吊架的焊接质量、安装质量和材料质量进行检查和评估，确保其符合设计要求。
3.验收人员应检查支吊架的连接件和固定件是否牢固，是否存在松动、损坏或者安全隐患。
4.验收人员应对支吊架的水平度、垂直度和水平线进行验收，确保其符合设计要求。
5.验收人员还应对支吊架的外观进行检查，看是否存在腐蚀、生锈、变形等情况，及时处理和加固。
三、验收流程1.验收人员应提前准备相关验收工具和设备，准备验收表格和记录表。
2.验收人员应根据设计要求和施工图纸，确定验收的具体项目和验收标准。
3.验收人员应跟设计单位和施工单位进行沟通，了解支吊架的设计和材料要求。
4.验收人员应进行实地检查和测量，对每个支吊架的质量进行评价和评估。
5.验收人员应对验收结果进行记录和统计，及时向相关单位和部门通报并提交验收报告。
四、验收结果1.如果支吊架符合设计要求和验收标准，则可以进行下一步的施工和使用。
2.如果支吊架存在安全隐患或者质量问题，应立即通知相关单位和部门，进行修理和加固。
3.验收人员应根据验收结果进行评估和总结，提出改进建议和完善措施，以提升管道支吊架的质量和可靠性。
在实际的管道支吊架验收工作中，验收人员应认真负责，严格按照规程和要求进行验收工作，保障管道支吊架的安全和可靠性。

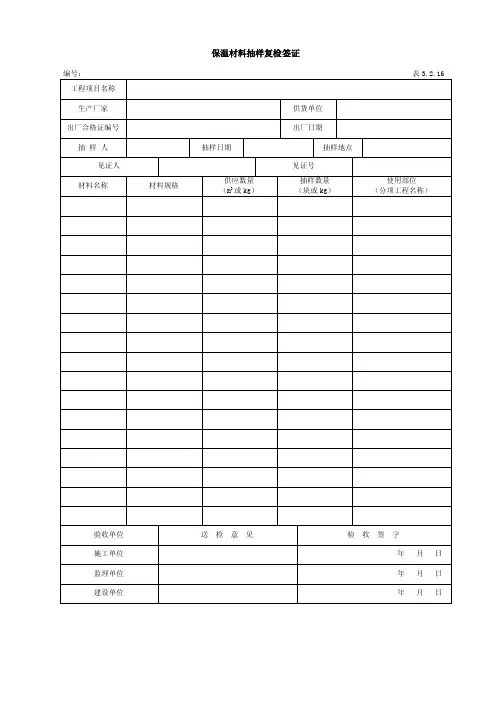

保温材料抽样复检签证电火花检测验收签字单分部工程强制性条文执行情况检查表机组表3.3.1膜式水冷壁、冷灰斗、锅炉本体水平烟道、后烟井、启动锅炉本体保温固定件支撑件安装机组工程编号：表4.1.1膜式水冷壁、冷灰斗、锅炉本体水平烟道、后烟井、启动锅炉本体保温矿纤维毡、板保温层施工机组工程编号：表4.1.3锅炉设备软质、半硬质材料保温层施工锅炉设备软质、半硬质材料保温层施工锅炉硬质材料保温层施工锅炉设备硬质材料保温层施工锅炉设备保温金属外保护层施工汽轮机本体设备保温层喷涂施工机组工程编号：表4.2.1汽轮机本体设备保温层粘贴捆扎法施工机组工程编号：表4.2.2汽轮机本体设备成型模块保温层施工机组工程编号：表4.2.3汽轮机本体设备保温抹面外保护层施工机组工程编号：表4.2.4热力管道保温固定件、支承件安装机组工程编号：表4.3.1热力管道软质、半硬质材料保温层捆扎法施工热力管道软质、半硬质材料保温层捆扎法施工热力管道软质、半硬质材料保温层粘贴法施工锅炉设备软质、半硬质材料保温层施工热力管道硬质材料保温层施工热力管道硬质材料保温层施工热力管道保温金属外保护层施工热力管道保温金属外保护层施工小口径热力管道用硅酸铝耐火纤维带或绳保温层施工防潮层施工阀门、法兰保温层施工机组工程编号：表4.3.9阀门、法兰保温金属外保护层施工机组工程编号：表4.3.10阀门、法兰玻璃钢罩壳施工机组工程编号：表4.3.11矩形烟、风、燃（物）料管道硬质材料保温层施工矩形烟、风、燃（物）料管道硬质材料保温层施工矩形烟、风、燃（物）料管道保温金属外保护层施工机组工程编号：表4.4.10热力设备及管道保温外表面温度热态测量机组工程编号：表号：4.5.1金属钢结构防腐。
电站管道支吊架的状态检验与调整技术高温高压管道是火电机组的关键部件之一长期运行后其材质会逐渐发生蜕化并导致最终失效管道的支吊架状态直接影响着材质蜕化的速度因此在管道应力分析的基础上对支吊架的状态进行检验与评估并进行合理的调整可优化管系的总体应力水平大大提高机组关键部件的使用安全性支吊架的状态变化及其影响电厂汽水管道支吊架在长期运行后经常存在着大量的异常损坏以及失效现象其产生的主要原因有长期高温运行材料的蠕变及应力松弛使得管系应力重新分布支吊架安装偏离原设计或原设计不周使支吊架承受载荷发生重大改变运行过程中支吊架外表面的变形和腐蚀大幅度的冲击荷或剧烈振动长期运行后弹簧性能的下降等以上因素均会改变管系受力及支吊架承载分配加大部分管段的局部变形使得管系的局部应力增大甚至超过管材的基本许用应力另外与管道相联的设备接口处推力和力矩也会大幅度提高造成管道局部和设备接口处提前损坏和失效从而缩短管道的剩余使用寿命严重影响电厂的安全经济运行我国电力行业从90年代初开始研究汽水管道支吊架状态的检验评估及调整方法1997年由原电力工业部颁布了火力发电厂汽水管道与支吊架维修调整导则DL/T616�1997该导则的颁布使管道支吊架维修调整规范化系统化支吊架状态检验与调整技术实施管道技术资料核查支吊架状态的冷热态现场检验管系应力计算分析依据相关的管道计算技术规定采用管道专用计算程序基于国电热工院的材料性能数据库和独特的计算模型计算分析不同边界条件下的管系应力特殊工作状态下管道的振动分析及振动特性测试对运行中存在显著振动的管道如给水管道再热蒸汽管道等进行振动测试分析和诊断确定激振力的来源支吊架性能的现场测试管道系统支吊架整体状态评估在管系应力分析支吊架现场检查及性能测试的基础上综合分析各支吊架的状态支吊架配置与选型制定支吊架调整方案和施工计划支吊架调整工程业绩基于坚实的理论基础丰富的工程实践经验和求真务实的敬业精神国电热工院材料工程技术中心近年来对国内三十多家电厂50660MW机组的管道支吊架进行了状态检验与评估管系应力分析管道振动治理以及支吊架整改并且参与了老电厂机组管道改造设计与工程指导为电厂的安全经济运行作出了应有的贡献主要业绩见附页附国电热工院近年来的主要工程业绩江苏常熟电厂234号300MW机组主蒸汽再热蒸汽主给水管道支吊架状态检验计算与调整江苏利港电厂3号350MW 机组英国巴威公司产品主蒸汽再热蒸汽管道支吊架检验计算与调整华能南通电厂1号350MW 机组日本三菱公司产品主蒸汽再热蒸汽主给水管道支吊架检验与评估浙江北仑港电厂12345号600MW机组日本三菱美国西屋公司产品主蒸汽管道再热蒸汽管道主给水管道汽包下降管运行状态检验管道支吊架状态评估与调整安徽平圩电厂2号600WM机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整安徽洛河发电厂1号300MW机组再热蒸汽管道支吊架状态检验与管系应力分析浙江嘉兴电厂12号300MW机组主蒸汽再热蒸汽主给水管道支吊架检验支吊架状态评估与调整广东沙角发电厂A2号200MW A4A5号300MW C2号660MW机组ABB公司产品主蒸汽管道再热蒸汽管道主给水管道及炉顶支吊架状态检验计算与调整广东黄埔发电厂1234号125MW机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整广东云浮发电厂12号125MW机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整广东韶关发电厂9号200MW机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整广纸集团自备电厂12号50MW机组主蒸汽管道及母管管道支吊架状态检验调整与振动治理福建邵武发电厂1号125MW机组主蒸汽再热蒸汽及主给水管道支吊架检验调整与管道振动治理福建嵩屿发电厂1号300MW机组主蒸汽管道再热蒸汽管道及主给水管道支吊架状态检验计算与调整福州电厂12号350MW机组日本三菱主蒸汽再热蒸汽及主给水管道支吊架检验计算与调整甘肃西固电厂主蒸汽管道母管管道改造设计与施工工程监理蒲城电厂1号330MW机组罗马尼亚造管道支吊架检验计算与调整高加至除氧器管道振动治理山西霍州发电厂2号100MW机组主蒸汽管道及支吊架改造设计与施工工程监理山西铝厂自备发电厂7台50MW机组主蒸汽管道及母管支吊架状态检验与调整宁夏大坝发电厂12号300MW机组主蒸汽管道再热蒸汽管道支吊架状态检验计算与调整宁夏大武口发电厂12号100MW机组主蒸汽管道主给水管道支吊架状态检验计算与调整河南焦作发电厂1号200MW机组主蒸汽管道再热蒸汽管道运行状态评估与支吊架调整河南姚孟发电厂1号2号300MW机组主蒸汽管道再热蒸汽管道运行状态评估与寿命管理。
火力发电厂管道支吊架验收规程DL/T 1113—20091范围本标准规定了管道支架制造与安装质量要求、检验方法和验收要求。
本标准适用于火力发电厂管道及核电厂非核级管道支吊架的检验与验收，也适用于火力场设备用支吊架的检验与验收。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T197 普通螺纹公差GB/T1239.2 冷卷圆柱螺旋弹簧技术条件GB/T1239.4 热卷圆柱螺旋弹簧技术条件GB/T1804 一般公差未注公差的线性和角度尺寸的公差GB/T2516 普通螺纹极限偏差GB/T5267.1 紧固件电镀层GB/T9799金属覆盖层钢铁上的锌电镀层GB/T12361——2003 钢质膜锻件通用技术条件GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法DL/T616 火力发电厂汽水管道与支吊架维修调整导则DL/T675电力工业无损检验人员资格考核规则DL/T678电站钢结构焊接通用技术条件DL/T752火力发电厂异种钢焊接技术规程DL/T819火力发电厂焊接热处理技术规程DL/T869——2004火力发电厂焊接技术规程DL/T931 电力行业理化检验人员资格考试规则JB/T4730.4——2005JB/T4730.5——20053. 术语和定义下列术语和定义适用于本标准。
3 1管道支吊架pipe support and hanger用以承受管道蘅裁、控制管邋位移和振动，并将管道旃载传递到承载建筑结构上的各种组件或装置。
一般由管部、功能件、连接件和根部组成。
3.2管部pipe attachment管道连接部件的简称。
它是与管道或其绝热麒直接相连的部件，常见的有管夹、管卡、管废、焊接吊板等。

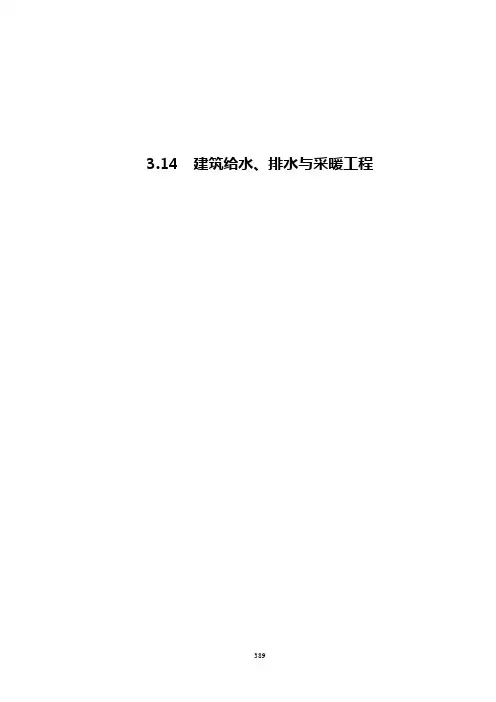

3.14 建筑给水、排水与采暖工程389室内给水管道及配件安装工程检验批质量验收记录表3.14.1 编号：390室内给水管道及配件安装工程检验批质量验收记录表3.14.1续编号：391注：d为水表接口直径室内消火栓系统安装工程检验批质量验收记录表3.14.2 编号：392室内给水设备安装工程检验批质量验收记录表3.14.3 编号：393室内排水管道及配件安装工程检验批质量验收记录表3.14.4 编号：394室内排水管道及配件安装工程检验批质量验收记录表3.14.4续编号：395雨水管道及配件安装工程检验批质量验收记录表3.14.5 编号：396397雨水管道及配件安装工程检验批质量验收记录表3.14.5续编号：398室内热水供应管道及配件安装工程检验批质量验收记录表3.14.6 编号：399室内热水供应辅助设备安装工程检验批质量验收记录表3.14.7 编号：400室内热水供应辅助设备安装工程检验批质量验收记录表3.14.7续编号：401卫生器具安装工程检验批质量验收记录表3.14.8 编号：402卫生器具给水配件安装工程检验批质量验收记录表3.14.9 编号：403卫生器具排水管道安装工程检验批质量验收记录表3.14.10 编号：404室内采暖管道及配件安装检验批质量验收记录表3.14.11 编号：405室内采暖管道及配件安装检验批质量验收记录表3.14.11续编号：406室内采暖辅助设备及散热器安装检验批质量验收记录表3.14.12 编号：407室内采暖辐射板及低温热水地板辐射采暖安装检验批质量验收记录表3.14.13 编号：408室内采暖系统水压试验及调试检验批质量验收记录表3.14.14 编号：409室外给水管道安装工程检验批质量验收记录410室内给水管道安装工程检验批质量验收记录411消防水泵接合器及室外消火栓安装工程检验批质量验收记录412室外排水管沟及井室工程检验批质量验收记录表3.14.17 编号：413室外排水管道安装和排水管沟及井池工程检验批质量验收记录表3.14.18 编号：414室外供热管道及配件安装工程检验批质量验收记录415室外供热管道及配件安装工程检验批质量验收记录416室外供热系统水压试验及调试检验批质量验收记录417建筑中水系统及游泳池安装工程检验批质量验收记录表3.14.21 编号：418供热锅炉安装检验批质量验收记录419供热锅炉安装检验批质量验收记录供热锅炉安装本体管道及管件接焊接质量检验记录附表3.14.22 编号：421供热锅炉辅助设备及管道安装检验批质量验收记录表3.14.23 编号：422供热锅炉辅助设备及管道安装检验批质量验收记录423供热锅炉安全附件安装检验批质量验收记录表3.14.24 编号：424供热锅炉安全附件安装检验批质量验收记录表3.14.24续编号：425供热锅炉、烘炉、煮炉和试运行检验批质量验收记录426供热锅炉换热站安装检验批质量验收记录427428。

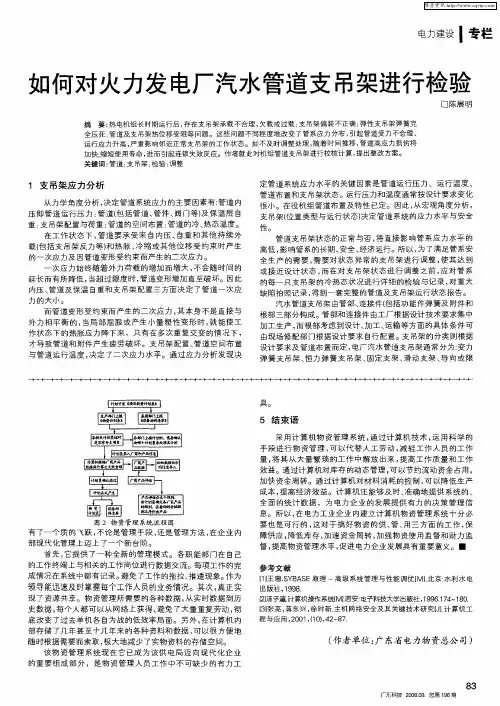

火力发电厂汽水管道支吊架安装、检验与调整摘要：通过火力发电厂汽水管道支吊架安装与检验中发现的问题，对支吊架进行调整，以提高机组运行时间并减少事故的发生。
关键词：火力发电厂汽水管道支吊架；安装；检验；调整火力发电厂汽水管道支吊架的作用是承受管道重力、承受偶然冲击载荷和控制管道在工作状态下的位移和振动。
随着机组运行时间累积，管系支吊架状态会出现变化，一旦支吊架部分或全部丧失其功能，使管道压力峰值增高，局部可能会超过管材许用应力，加快管道高应力蠕变损伤，缩短管道应有寿命，造成较大经济损失。
另外管道振动可能会由于管道约束条件变化而加剧，管道端点对设备的推力也会增大，这些都会危及机组的安全运行。
1火力发电厂汽水管道支吊架安装1.1火力发电厂汽水管道支吊架安装的要求1)位置正确，埋设应平整牢固。
2)固定支架与管道接触应紧密，固定应牢固。
3)滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4)无热伸长管道的吊架、吊杆应垂直安装。
5)有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6)固定在建筑结构上的支、吊架不得影响结构的安全。
1.2火力发电厂汽水管道支吊架安装中可能存在的问题1)支吊架安装与设计图纸不相符。
2)偏装量不足或过大，偏装方向与设计相反。
支吊架偏装是为了减少由于热位移引起的对管道水平方向的附加力，在安装时支吊点与着力点在一维或二维坐标上具有适当偏差值，使其在热态时处于较佳受力状态。
支吊架严重偏斜会导致吊架在垂直方向上承载不足，而在水平方向产生一个附加力，对端点设备推力增大，不利于管道安全运行。
3)滑动支架、导向支架的滑动面未安装聚四氟乙烯塑料板。
4)管道或支吊架位移受阻，将影响管道的正常热膨胀和管道应力分布状况。
经过多个现场调查、分析高压主蒸汽管道、主给水管道、高加疏水管道、再热系统管道和疏水管道等有很多支吊架位移受阻。
5)焊接的焊缝不符合施工规范要求，焊缝高度不符合图纸要求。
火力发电厂汽水管道与支吊架维修调整导则1 范围本标准规定了对火力发电厂汽水管道与支吊架的检查、维修、调整、改造的基本技术要求，也规定了汽水管道与支吊架异常问题的处理办法和基本程序。
本标准适用予火力发电厂汽水管道与支吊架的检查、调整、维修和改造,其他管道与支吊架可以参照本标准执行。
本标准不适用于核电站一回路管道、非钢制管道、内衬管道以及其他专门用途的管道.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 150 钢制压力容器GB/T 1239.2 冷卷圆柱螺旋压缩弹簧技术条件GB/T 1239.4 热卷圆柱螺旋压缩弹簧技术条件GB/T 1239。
6 圆柱螺旋弹簧设计计算GB 3087 低中压锅炉用无缝钢管GB/T 4272 设备及管道保温技术通则GB 5310 高压锅炉用无缝钢管GB/T 8163 输送流体用无缝钢管GB/T 8174 设备及管道保温效果的测试与评价GB/T 12459 钢制对焊无缝管件GB/T 13793 直缝电焊钢管GB/T 17116 管道支吊架DL/T 612 电力工业锅炉压力容器监察规程DL/T 695 电站钢制对焊管件DL/T 850 电站配管DL/T 869 火力发电厂焊接技术规程DL/T 5031 电力建设施工及验收技术规范（管道篇）Dl/T 5054 火力发电厂汽水管道设计技术规定DI/T 5072 火力发电厂保温油漆设计规程JB/T 3595 电站阀门一般要求JB/T 4704 非金属软垫片JB/T 4705 缠绕垫片JB/T 4706 金属包垫片3管道系统3.1一般规定3.1。
1 按DL/T 5054的要求，对设计己选定的管子和附件的材料进行核对，如果进行换管改造，应确定材质是否符合如下要求：a) 应按GB 5310的规定，选用中温中压及以上参数的较重要管道。
火电厂蒸汽管道支吊架的检查与调整摘要：在火电厂蒸汽管道系统中，一个重要组成部分是支吊架，支吊架能够起到约束管道位移、承受管道荷载的重要作用，所以要确保支吊架处于有效状态，避免失效。
对于火电厂蒸汽管道支吊架的实效问题，需要采取有效的检查方法与调整措施，有很强的复杂性与专业性，对于此，笔者结合自己2022年在南海长海电厂2号机组支吊架检查及调整中的工作经验，对火电厂蒸汽管道支吊架的检查与调整进行较为系统的分析综述。
关键词：火电厂；蒸汽管道；支吊架；失效笔者在南海长海电厂2号机组支吊架检查及调整的过程中进一步发现，火力发电厂的蒸汽管道会长时间处于高压与高温的运行状态，与此同时，蒸汽管道因为长期运行，所以无论是性能还是材质都会有所变化，导致火力发电厂的安全运行会受到影响。
对火电厂蒸汽管道支吊架进行科学的检查与调整，能够尽早将存在的安全隐患消除掉，有助于改善蒸汽管道的一次应力水平与二次应力水平，蒸汽管道可以膨胀自如，这对于火电厂的安全与稳定有重要意义[1]。
但是，进行火电厂蒸汽管道支吊架的检查与调整时，都因为涉及到较多专业知识和技术操作，所以实际会有挑战和困难，非常有必要进行分析探究。
1.支吊架的类型及失效形式在火电厂蒸汽管道支吊架中，所应用的支吊架主要是有三种功能，一是承载管道载荷，二是限制管道位移，三是控制管道振动。
变力弹簧支吊架、滚动支吊架、刚性吊架、恒力支吊架、滑动支架的显著功能是承载管道载荷，以变力弹簧支吊架为例，使承载力可以随着蒸汽管道垂直位移而发生变化。
导向装置、固定支架、限位装置的显著功能是限制管道位移，以固定支架为例，能够将蒸汽管道的自重载荷有效承受，同时可以对蒸汽管道的位移进行限制，避免蒸汽管道沿着任何方向进行位移。
弹簧减振器、阻尼器的显著功能是控制管道振动，以阻尼器为例，可承受蒸汽管道地震荷载，或者是冲击荷载，但不承受蒸汽管道的自重载荷，与此同时，阻尼器可以对蒸汽管道的高速振动位移进行有效控制，不会约束到蒸汽管道的热胀冷缩。
火力发电厂管道支吊架验收规程公告尊敬的各位领导、同事们：为了确保火力发电厂管道支吊架的安全可靠运行，提高设备的稳定性和可靠性，经公司领导班子研究决定，现制定《火力发电厂管道支吊架验收规程》，特此公告如下：一、目的和范围为规范火力发电厂管道支吊架的验收工作，保证设备的安全可靠运行，提高工作效率和设备利用率，制定本规程。
本规程适用于公司所有火力发电厂管道支吊架的验收工作。
二、验收内容1.管道支吊架的制造商、型号、规格等基本信息是否与设计文件一致；2.管道支吊架的质量和外观是否符合要求，无明显变形、开裂、氧化等现象；3.管道支吊架的固定方式是否符合设计要求，是否有松动、脱落等现象；4.管道支吊架的安装位置是否准确，与设计文件是否一致；5.管道支吊架的使用寿命是否符合要求，是否需要更换或维修。
三、验收流程1.设备验收人员按照验收标准和流程进行实地验收，记录验收结果；2.由验收人员编制验收报告，报告需详细记录管道支吊架的相关信息和验收结果；3.验收报告需由设备管理部门审核确认并签字；4.验收报告需及时上传公司内部系统备查。
四、验收标准1.管道支吊架的规格、材质、质量应符合设计要求；2.管道支吊架的外观应清洁、整洁，无明显损伤；3.管道支吊架的固定方式应符合设计要求，牢固可靠；4.管道支吊架的安装位置应准确无误；5.管道支吊架的使用寿命应符合要求。
五、验收结果1.若管道支吊架通过验收，验收报告需存档备查；2.若管道支吊架未通过验收，需及时通知相关责任人进行修理或更换。
六、本公告自发布之日起生效，公司全体员工应严格遵守《火力发电厂管道支吊架验收规程》，确保管道支吊架的安全可靠运行。
特此公告。
管道⽀吊架检修规程1 范围1.1 本规程规定了为保证⽕⼒发电⼚汽⽔管道安装及安全运⾏所必须进⾏的检查、维修与调整的基本要求，也规定了汽⽔管道与⽀吊架异常的处理办法。
1.2 本规程适⽤于⽕⼒发电⼚主蒸汽额定温度为540℃及以上机组的主蒸汽管道、⾼温再热蒸汽管道、低温再热蒸汽管道、主给⽔管道、⾼低压旁路管道与启动旁路管道等。
1.3 主蒸汽额定温度为540℃及以上机组的其他汽⽔管道以及其他机组的汽⽔管道可参照执⾏。
2 引⽤标准下列标准所包含的条⽂，通过在本标准中引⽤⽽构成为本标准的条⽂。
本标准出版时，所⽰版本均为有效。
所有标准会被修订，使⽤本标准的各⽅应探讨使⽤下列标准最新版本的可能性。
电安⽣〖1994〗227号电业安全⼯作规程（热⼒和机械部分）DL 483—91 ⽕⼒发电⼚⾦属技术监督规程DL 5007—92 电⼒建设施⼯及验收技术规范(⽕⼒发电⼚焊接篇)DL 5031—94 电⼒建设施⼯及验收技术规范(管道篇)DL/T 5047—95 电⼒建设施⼯及验收技术规范(锅炉机组篇) DL/T 5054—1996 ⽕⼒发电⼚汽⽔管道设计技术规定GB/T 17116.1-1997 管道⽀吊架3 名词术语⽀吊装置(⽀吊架)：管部、连接件、功能件与根部等零部件集合的总称。
管部：⽀吊装置与管道直接连接的零部件的总称。
连接件：⽤以连接管部与功能件、功能件与根部，或管部与根部及⾃⾝相互连接的各种零件的总称。
功能件：实现各种⽀吊类型功能的零部件的总称，如变⼒弹簧⽀吊架、恒⼒弹簧⽀吊架、减振器或阻尼器等。
根部：⽀吊装置与承载结构直接连接的各种辅助钢结构。
⽀吊点(吊点)：管道上装设管部部位承受⼒的代表点。
着⼒点：承载结构上装设根部部位承受⼒的代表点。
减振器：⽤以控制管道低频⾼幅晃动或⾼频低幅振动，对管系的热胀、冷缩有⼀定约束的装置。
阻尼器：⽤以承受管道冲击荷载或地震荷载，控制管系⾼速振动位移，允许管道⾃由热胀、冷缩的装置。

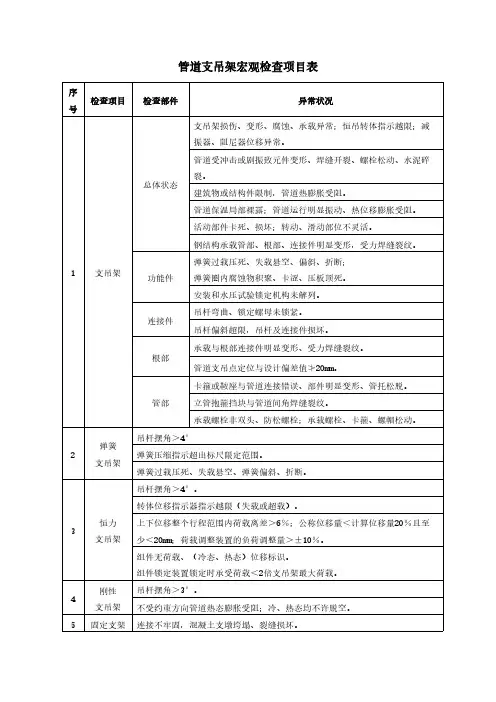

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==支吊架检查指导书篇一：电厂管道支吊架检查作业指导书管道支吊架宏观检查项目表管道支吊架技术监督管理办法参考1 主蒸汽、高低温再热蒸汽和高压给水管道等重要管道支吊架，每年进行一次冷态、热态全面检查。
运行3万h后，每次大修全面检查一次管道和支吊架管部、根部、连接件、弹簧组件、减振器与阻尼器并记录存档。
其他管道支吊架根据日常抽检结果确定是否进行全面检查；当运行8万h后必须进行一次全面检查。
2 管道支吊架日常维护检查以目测为主。
支吊架调整包括：支吊架荷载分配、弹簧状态、紧固螺栓受力、恒力吊架指针数值、减振器抗振力与阻尼器行程分配等。
3 锅炉首次试运，当主蒸汽达到额定温度8h后宏观检查所有管道支吊架。
主要检查并设计对证弹性支吊架荷载标尺或转体位置、刚性和限位支吊架状态、减震器和阻尼器行程、热位移量值等。
待管壁温度降至环境温度，重复一次同项目的冷态检查。
发现异常应分析原因并调整和消缺处理。
4 大修检查汽水管道支吊架承受安全阀、泄压阀排汽反力液压阻尼器的油系统与行程，刚性支吊架间隙，限位装置、固定支架、大荷载刚性支吊架结构状态。
5 当管道明显振动、水锤或汽锤时，应全面检查一次管道系统支吊架部件、减振器与阻尼器等。
蒸汽管道水压试验时，应锁定弹簧和恒力支吊架或增设临时支吊架加固。
5 管道支吊架全面检查工作应由管阀、本体班组专人负责。
检查记录应经分厂专工抽查确认后审核签字，检查记录应存档备查。
当发现管道支吊架严重异常需要调整时，建议委托具有资质和业绩的专业机构调整消缺。
大修检查维护项目1 减振器、阻尼器按生产厂家规定检查维护：液压阻尼器补油，更换密封垫及老化工作液，定期检查油壶液位及动作行程，机械式减振器与阻尼器动作灵活。
2 大范围更换保温宜使用原设计导热系数、容重和结构相同的保温材料。

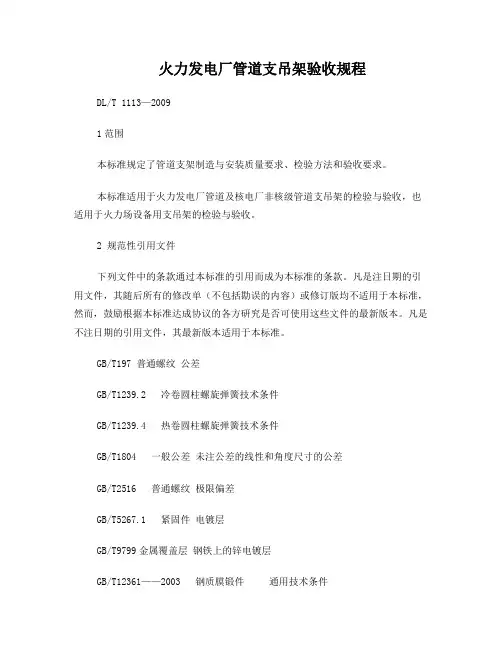

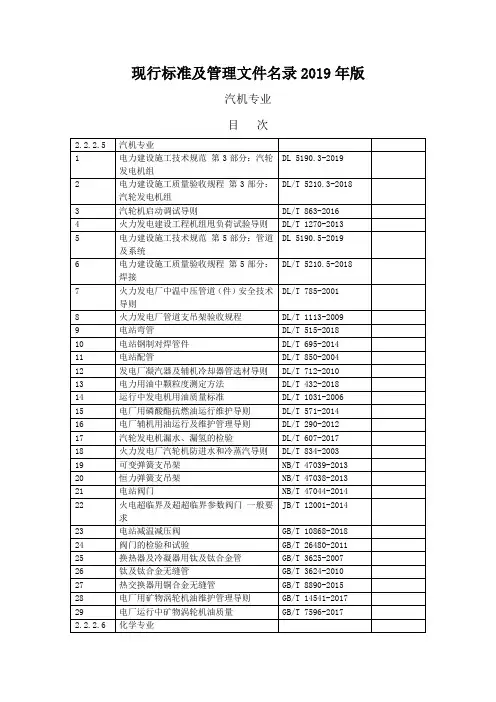

火力发电厂管道支吊架验收规程
DL/T 1113—2009
1范围
本标准规定了管道支架制造与安装质量要求、检验方法和验收要求。
本标准适用于火力发电厂管道及核电厂非核级管道支吊架的检验与验收，也适用于火力场设备用支吊架的检验与验收。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T197 普通螺纹公差
GB/T1239.2 冷卷圆柱螺旋弹簧技术条件
GB/T1239.4 热卷圆柱螺旋弹簧技术条件
GB/T1804 一般公差未注公差的线性和角度尺寸的公差
GB/T2516 普通螺纹极限偏差
GB/T5267.1 紧固件电镀层
GB/T9799金属覆盖层钢铁上的锌电镀层
GB/T12361——2003 钢质膜锻件通用技术条件
GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法
DL/T616 火力发电厂汽水管道与支吊架维修调整导则
DL/T675电力工业无损检验人员资格考核规则
DL/T678电站钢结构焊接通用技术条件
DL/T752火力发电厂异种钢焊接技术规程
DL/T819火力发电厂焊接热处理技术规程
DL/T869——2004火力发电厂焊接技术规程
DL/T931 电力行业理化检验人员资格考试规则
JB/T4730.4——2005
JB/T4730.5——2005
3. 术语和定义
下列术语和定义适用于本标准。
3 1
管道支吊架pipe support and hanger
用以承受管道蘅裁、控制管邋位移和振动，并将管道旃载传递到承载建筑结构上的各种组件或装置。
一般由管部、功能件、连接件和根部组成。
3.2
管部pipe attachment
管道连接部件的简称。
它是与管道或其绝热麒直接相连的部件，常见的有管夹、管卡、管废、焊接吊板等。
3.3
功能件functional part
实现各种类型支吊架功能的部件或组件，常见的有恒力支吊架、变力弹簧支吊架、刚性支吊架、弹簧减振器、液压阻尼器等。
3.4
连接件 connection part
管道支吊架中间连接部件的简称．它是用以连接管部与功能件、管部与根部、功能件与根部以及自身相互连接的部件，常见的有螺纹吊杆、花篮螺母、环形耳子、U形耳子、吊板等。
3.5
根部structural attachment
管道支吊架生根部件的简称。
它是支吊装置与承载结构直接连接的部件，包括悬臂粱、简支粱、三脚架等辅助钢结构。
3.6
恒力支吊架constant support hanger
管道支吊架的一种功能结构组件。
它依靠弹簧及机械结构，在允许管道发生垂直位移的同时，以相对恒定的支承力来支承管道的装置，包括恒力弹簧吊架和恒力弹簧支架。
3.7
变力弹簧支吊架variable spring support and hanger
管道支吊架的一种功能结构组件。
它依靠弹簧的压缩来承受管道荷载，在管道发生垂直位移时，其支承力随着弹簧压缩变形的增加而增大，包括变力弹簧吊架和变力弹簧支架。
3.8
液压阻尼器hydraulic snubber
管道支吊架的一种功能结构组件。
它是用于承受地震穑蠢或冲击荷载，控制管道系统振动、摆动或晃动而允许管道正常热膨胀的一种液压机械装置。
3.9
弹簧藏振器spring sway brace
管道支吊架的一种功能结构组件。
它是借助弹簧的刚度及弹簧的预压力（预拉力）来减少或消除管道系统振动、摆动或晃动的机械装置。
3.10
刚性吊架rigid hanger
管道支吊架的一种功能结构组件。
它通常是用刚性吊杆来承受管道重力荷载而约束管道发生垂直向下位移的吊架。
3.11
刚性支架rigid support
管道支吊架的一种功能结构组件。
它是用刚性结构支架来承受管道荷载而不允许管道发生垂直位移的支承装置，包括固定支架、导向支架、滑动支架和滚动支架。
3.12
限位装置restraint
管道支吊架的一种功能结构组件。
它是用以约束或限制管道支吊点处某一（几）个方向位移的装置。
