风机基础分类及对比

风机基础形式一、引言风机是一种常见的机械设备，用于将气体进行输送、压缩或排放。

根据其结构和工作原理的不同，风机可以分为多种基础形式。

本文将就其中的几种基础形式进行介绍和分析。

二、离心风机离心风机是使用离心力来产生气流的一种风机。

它由进风口、风轮、出风口和驱动装置等部分组成。

在工作时，驱动装置带动风轮旋转，使气体产生离心力，并通过出风口排放。

离心风机具有结构简单、体积小、压力大等特点，广泛应用于通风、空调、除尘等领域。

三、轴流风机轴流风机是一种通过叶片的推力来产生气流的风机。

它由进风口、叶轮、出风口和驱动装置等部分组成。

在工作时，驱动装置带动叶轮旋转，产生气流并推动气体通过出风口。

轴流风机具有气流稳定、体积小、噪音低等特点，广泛应用于工厂、地下车库、电力站等场所的通风换气。

四、混流风机混流风机是离心风机和轴流风机的结合体，具有两者的特点。

它由进风口、叶轮、出风口和驱动装置等部分组成。

在工作时，驱动装置带动叶轮旋转，产生气流并推动气体通过出风口。

混流风机具有气流稳定、效率高、噪音低等特点，广泛应用于航空航天、电子、化工等领域。

五、斜流风机斜流风机是一种将气体输送到指定方向的风机。

它由进风口、叶轮、出风口和驱动装置等部分组成。

在工作时，驱动装置带动叶轮旋转，使气体沿着叶轮的斜流道流动，并通过出风口排放。

斜流风机具有体积小、输送距离长、噪音低等特点，广泛应用于地下车库、地铁隧道等场所的通风排气。

六、离心轴流混流风机离心轴流混流风机是一种结合了离心风机、轴流风机和混流风机的特点的复合型风机。

它由进风口、叶轮、出风口和驱动装置等部分组成。

在工作时，驱动装置带动叶轮旋转，产生气流并推动气体通过出风口。

离心轴流混流风机具有气流稳定、效率高、覆盖范围广等特点，广泛应用于大型建筑物、航天发射场等领域的通风排气。

七、总结风机作为一种常见的机械设备，其基础形式有离心风机、轴流风机、混流风机、斜流风机和离心轴流混流风机等。

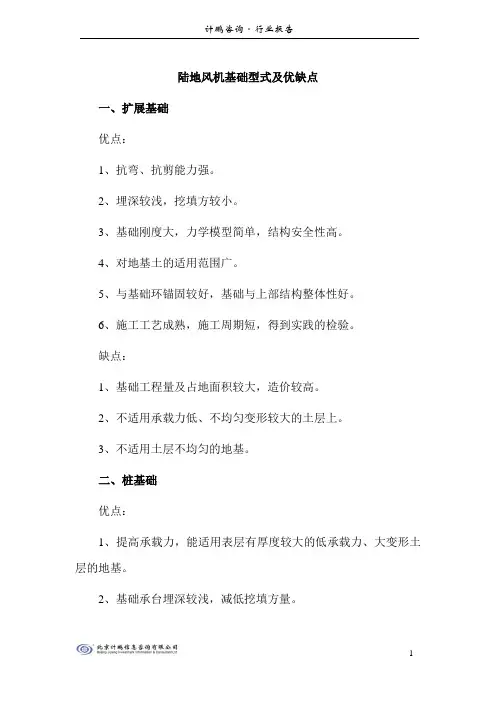

陆地风机基础型式及优缺点一、扩展基础优点：1、抗弯、抗剪能力强。

2、埋深较浅，挖填方较小。

3、基础刚度大，力学模型简单，结构安全性高。

4、对地基土的适用范围广。

5、与基础环锚固较好，基础与上部结构整体性好。

6、施工工艺成熟，施工周期短，得到实践的检验。

缺点：1、基础工程量及占地面积较大，造价较高。

2、不适用承载力低、不均匀变形较大的土层上。

3、不适用土层不均匀的地基。

二、桩基础优点：1、提高承载力，能适用表层有厚度较大的低承载力、大变形土层的地基。

2、基础承台埋深较浅，减低挖填方量。

3、桩一般埋于承载力及抗变形能力较好的岩土上，有利于减少不均匀沉降。

缺点：1、桩和承台工程量较大，造价较高、施工工期长。

2、桩施工难度较大，打桩过程中容易出现断桩、斜桩等问题，降低基础安全性。

3、受运输及起重设备限制，单节长度一般都不大，需要接桩。

三、肋梁基础优点：1、基础混凝土和钢筋用量相对较少。

2、为重力式基础，依靠基础自重及其上的土重来平衡风机的倾覆力矩，抗倾覆能力较好。

3、能适用变形能力较差的地基。

缺点：1、基础下部为梁板式，厚度相差较大，基础环及基础台柱的纵筋锚固能力较差。

2、基础占地面积大、整体刚度较小，受力比较复杂。

3、梁格中需采用夯实的级配砂石作为配重替代部分混凝土，对回填土的回填质量、压实系数等要求更高，增加施工难度。

4、基础放射状主梁受力很大，配筋多而密集，其与台柱的纵向钢筋交叉，较独立扩展基础而言，施工难度大，施工周期长。

四、岩石锚杆基础优点：1、适用于基岩埋藏较浅、开挖困难、岩体风化程度低、岩体岩质较硬、块体大、裂隙少、基岩较完整的岩石地基。

2、基础直径较小，有利于减少基础占地面积。

3、基础埋深较小，有利于降低基础的混凝土及钢筋用量，减少基础开挖及回填量，降低造价。

缺点：1、锚杆的施工工艺较复杂，不确定性因素较大，基础安全性低。

2、施工过程中容易出现吃浆问题，影响施工进度，工程量风险较大。

3、在正式施工前，需做锚杆的抗拔试验，施工过程中需要对锚杆进行检测，增加施工工期。

安全及风机基础知识一、风机的作用及分类：风机是一种将机械能转换为气流能量的设备，广泛应用于工业、建筑、环境工程等领域。

风机的作用主要有两个方面：一是通过输送气流来实现通风、换气、排烟等目的，提供人员工作环境的舒适性和安全性；二是为一些工业过程提供所需的气流，如燃烧设备的燃烧空气供应、烘干设备的排风等。

根据不同的工作原理和结构特点，风机可以分为多种类型，常见的有轴流风机、离心风机、混流风机等。

轴流风机主要通过叶轮使空气在与轴线平行的方向上流动，适用于需要大风量和较低压力的场合；离心风机则通过叶轮将空气的动能转化为压力能，适用于较高压力和中等风量的场合；混流风机则是轴流风机和离心风机的结合体，兼具两者的特点，适用于中等风量和中等压力的场合。

二、风机系统的安全性：1. 电气安全：风机通常由电动机驱动，因此在风机系统中电气安全至关重要。

必须确保电气设备（如电机、电缆、开关等）的选型和安装符合相应的安全标准和规范，以防止电击事故的发生。

此外，风机系统还应设置过载保护装置，以保护电动机在过载或故障情况下的安全运行。

2. 结构安全：风机的结构安全主要包括叶轮和机壳的稳定性和强度。

叶轮和机壳的设计必须满足相应的工程力学和材料力学要求，以保证在各种工作条件下均能安全运行。

此外，风机的组装和安装也要注意力学连接的可靠性，以防风机在运行过程中发生松动或脱落的情况。

3. 运行安全：在风机系统的运行中，需要注意以下几个方面的安全问题：（1）防护设施：风机系统应设置相应的防护设施，例如安全网、安全扶手、防护罩等，以防止人员误触和受伤。

（2）排风系统：风机排风系统应符合相应的安全排放标准，确保将废气排放到安全区域，防止废气对人体和环境造成污染和危害。

（3）操作程序：操作人员必须熟悉风机系统的操作程序和安全规范，严禁违规操作或擅自改变系统参数，以保证风机系统的安全运行。

（4）维护保养：风机系统的维护保养要定期进行，包括清洁、润滑、紧固等，以延长设备使用寿命和确保设备的安全性。

风机分类、组成与主要性能参数2020.1.10一、风机的分类：1、根据气流方向分类：离心风机：气流轴向进入叶轮后通过叶轮的旋转沿径向流动。

轴流风机：气流轴向进入叶轮后近似在圆柱表面沿轴向流动。

混（斜）流风机：子午加速式，气流方向介于离心式与轴流式之间，近似沿锥面流动。

2、根据叶片形式分类：a) 前倾(分单吸、双吸，适用压力1000Pa以下)b) 后倾（分单片、翼截式，又分单吸、双吸，适用压力1000Pa 以上）c) 轴流（铁扇叶、螺旋浆式）d) 斜流、混流3、根据压力形式分类：低压、中压、高压4、根据传动形式：2、传动方式：A、直接式（内转子、外转子、电机直接、连轴器）B、皮带式（普通、连坐轴承、水冷式、油冷式）风机根据使用场所及用途可分为：锅炉、冷却、防爆、防腐、船舶、纺织、隧道、排尘、一般工业用通风、空调风机等。

二、离心风机的分类：离心风机有中高压离心风机与中低压离心风机，根据其叶片型式不同分前倾、径向和后倾几种。

三、风机的组成：轴流风机主要由风壳、叶轮、电机组成；离心风机主要由蜗壳、叶轮、进风口（导流器）、电机、传动组、角框组成。

配件有减震器、皮带轮、皮带、出口法兰、皮带护罩等。

其中：轴的材质为45#钢。

角框的角铁或镀锌板制作；轴承：小负荷风机采用含油滚珠轴承（UKP系列）、功率较大风机采用带座轴承（机座）或双列滚柱轴承。

叶轮、蜗壳：一般采用镀锌板或热扎板制作，特殊情况（输送腐蚀性气体）采用不锈钢、玻璃钢或PVC制作。

风机座：采用槽钢或角铁制作。

皮带轮、皮带、电机为外购品。

采用的镀锌板的含锌量在Z22以上。

热扎板制作后需经除锈和喷涂处理。

镀锌板制作之特点：外形美观，不易生锈，制作后不必经其它后处理，无电焊等操作，工作效率高，成本较高。

在潮湿等室处场所，表面可喷环氧树脂漆做防护处理。

热扎板特点：成本低、经喷涂后外形亦较美观，但经电焊等作业，如未处理好，在焊缝等地方容易生锈断开，使用寿命较镀锌板短。

风机基础知识风机是依靠输入的机械能，提高气体压力并排送气体的机械，风机是一种从动的流体机械。

风机的用途：①对建筑进行送(/排)风，用清洁的空气替换室内的污染空气。

②防爆排风-排除易燃易爆的气体。

该种风机对结构有一定要求。

③消防排烟-建筑物着火时，排除高温的烟尘。

该种风机必须通过国家强制的消防检测认证。

④气力运输-利用风能，将粉末或颗粒状物体混合、输送。

⑤含有腐蚀气体的排风-排除带有腐蚀性气体的废气，大多用于工业。

⑥除尘-利用风能除去附着物。

风机的分类：按进出风原理：轴流风机：指气体进入叶轮的方向与气体脱离叶轮的方向在同一水平线上的风机，适合相对于风量较大，静压不是太大的场合。

离心风机：指进风方向与出风方向呈90度角的风机(气体脱离叶轮时)，适合于较高风压，风量也较大的场合，可以克服很大的阻力。

混流风机：指界于离心风机和轴流风机之间的风机，即进风方向与出风方向所呈的角既非90度也不在同一条水平线上，它综合了离心风机和轴流风机的特点。

按压力分类：（1）低压离心通风机在标准状态下，通风机全压Ptf≤980Pa。

（2）中压离心通风机在标准状态下，通风机全压Ptf=980~2942Pa。

（3）高压离心通风机在标准状态下，通风机全压Ptf=2942~14710Pa。

专业术语：风量：用于表示空气流量的大小。

风量=截面积*风速常用单位：立方米/小时，即CMH，m3/h；全压：用于确定空气阻力的大小。

单位：帕，Pa全压=静压+动压静压：用于确定气流的阻力，也就是沿程阻力(系统阻力)；动压：空气流动时自身产生的阻力。

动压=1/2ρv2；转速：用于表示风机运转时的速度。

单位：转/分(r/min)，RPM；轴功率：风机实际耗能。

单位：千瓦，Kw；电机功率：是风机所配电机的功率，一定比轴功率大。

单位：Kw 噪音：用于表示风机运转时所产生的噪音的大小。

单位：分贝，dB(A)；静压效率：以SE%(STATIC EFFICIENCY)表示。

风机基础知识风机是将旋转的机械能转换成流动空气总压增加而使空气连续运动的动力机械。

风机的主要用途就是对建筑内进行的通风换气。

一.通风机分类通风机分类有很多种方法,比较常用的有以下几种;1.根据气流运动的特点分类可以分为离心风机,轴流风机,混流风机。

离心风机出风方向与风机主轴呈90度,适合与风压较高的场合。

轴流风机出风方向与进风方向相同,适合较大风量的场合。

离心风机的叶轮分为前向叶轮、后向叶轮；混流风机性能介于轴流和离心风机之间；气流在风机内部的运动综合了轴流风机和离心风机的特点。

我国通常把混流风机和斜流风机统称为混流风机。

2.根据产品用途分类可以分为一般用途通风机，排尘用通风机，高温通风机，防爆通风机，防腐通风机，消防排烟通风机，屋顶风机等等。

二.基本定义及常识1)动压：气流在某一点的动压是根据空气密度和气体的运动速度而定的压力。

动压计算公式：P d=0.5GρV ρ为气体密度，通常取1.2（kg/m ）V为气流速度，P d为动压。

2)静压：气流在某一点的静压是根据空气密度和压缩程度得出的与空气的运动速度无关的压力。

3)全压：气流在某一点的全压是根据空气密度、压缩程度和空气的运动速度而定的压力。

气流在某一点的全压是指该点静压和动压的和。

全压计算公式：P t= P d + P st P t表示全压，P st表示静压。

4)风机的全压：风机的全压是风机出口的全压和进口的全压的差值。

P t =P t2-P t1=(P d2+P st2)-(P d1+P st1)通风机：出口全压低于0.015MPa鼓风机：出口全压0.115-0.35MPa压缩机：出口全压大于0.35MPa5)风机的静压：风机的静压是指风机的全压减去风机出口处的动压。

静压作用是克服送风管路的阻力。

风机静压计算公式：P s t= P t - P d26)风机的动压：风机的动压是与风机出口处的平均空气速度相对应的压力。

若进口尺寸等出口尺寸则P d2=P d17)标准状况：通常我们给定的风机的性能参数都是转化成标准状态下的参数。

第四章风机本章风机是指通风机而言。

由于通风机的工作压力较低，其全压不大于1500mmH2O,因此可以忽略气体的压缩性。

这样，在通风机的理论分析和特性研究中，气体运动可以按不可压缩流动处理。

这一近似使得通风机与水泵在基本原理、部件结构、参数描述、性能变化和工况调节等方面有很多的相同之处，在水泵的各相关内容中已作了论述。

但是，由于流体物性的差异，使通风机和水泵在实际应用的某些方面有所不同，形成了通风机的一些特点。

第一节风机的分类与构造一、风机分类1、按风机工作原理分类按风机作用原理的不同，有叶片式风机与容机式风机两种类型。

叶片式是通过叶轮旋转将能量传递给气体；容积式是通过工作室容积周期性改变将能量传递给气体。

两种类型风机又分别具有不同型式。

离心式风机叶片式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机工作压力（全压）大小分类p98Pa(10 mmH2O）。

此风机无机壳，（1）风扇标准状态下，风机额定压力范围为<又称自由风扇，常用于建筑物的通风换气。

p14710Pa(1500 mmH2O)。

（2）通风机设计条件下，风机额定压力范围为98Pa<<一般风机均指通风机而言，也是本章所论述的风机。

通风机是应用最为广泛的风机。

空气污染治理、通风、空调等工程大多采用此类风机。

p196120Pa。

压力较高，是污水处理曝（3）鼓风机工作压力范围为14710Pa<<气工艺中常用的设备。

p196120Pa，或气体压缩比大于3.5的风机，如常（4）压缩机工作压力范围为>用的空气压缩机。

二、通风机分类通风机通常也按工作压力进行分类。

p980Pa(100 mmH2O)低压风机≤<p2942Pa(300 mmH2O)离心式风机中压风机 980Pa≤<p14710Pa(1500 mmH2O）高压风机 2942Pa<通风机p490Pa(50 mmH2O）低压风机≤轴流式风机<p4900Pa(500 mmH2O）高压风机 490Pa<三、离心式风机主要部件离心风机的主要部件与离心泵类似。

目录第1章通风机选型基础知识 21．2．1 离心通风机的名称、型号及结构型式 3 1．3 通风机的主要性能参数 7电机配套轴承表 13室内通风风量计算法 14单位换算表 15风机检查与维护 16风机的安装和使用 18第1章通风机选型基础知识风机是各个工业领域中不可缺少的设备，应用面极其广泛而且量大。

为使用风机的风机高效运行，首先要了解风机的特性，本章将着重叙述风机的基本知识。

1．1 通风机的分类1．1．1 按气流运动方向分类1．1．离心通风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。

2．2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的通风机。

相对于离心通风机，轴流通风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。

3．3．斜流式（混流式）通风机在通风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）通风机。

这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。

1．1．2 按压力分类1．1．低压离心通风机风机进口为标准大气条件，通风机全压P tF≤1kPa的离心通风机。

2．2．中压离心通风机风机进口为标准大气条件，通风机全压为1k Pa＜P tF＜3kPa的离心通风机。

3．3．高压离心通风机风机进口为标准大气条件，通风机全压为3k Pa＜P tF＜15kPa的离心通风机。

4．4．低压轴流通风机风机进口为标准大气条件，通风机全压为P tF≤0.5kPa的轴流通风机。

5．5．高压轴流通风机风机进口为标准大气条件，通风机全压为0.5k Pa＜P tF＜15kPa的轴流通风机。

1．1．3 按比例大小分类比转速是指要达到单位流量和压力所需的转速。

1．1．低比转速通风机（n s=11~30）2．2．中比转速通风机（n s=30~60）3．3．高比转速通风机（n s=60~81）1．1．41．1．4按用途分类按通风机的用途分类，可分为引风机、纺织风机、消防排烟风机等。

风机基础知识及通风机的叶轮转向与叶片旋向目录一、风机基础知识 (2)1.1 风机的分类 (3)1.1.1 按气体流动方向分类 (3)1.1.2 按工作原理分类 (4)1.2 风机的性能参数 (5)1.2.1 风量、风压、功率 (6)1.2.2 效率和容积效率 (7)1.3 风机的发展趋势 (8)1.3.1 高效化 (9)1.3.2 节能化 (11)1.3.3 智能化 (12)二、通风机的叶轮转向与叶片旋向 (13)2.1 叶轮的基本概念 (14)2.1.1 叶轮的结构 (15)2.1.2 叶轮的几何参数 (16)2.2 叶轮的转向 (17)2.2.1 正向旋转 (18)2.2.2 反向旋转 (19)2.3 叶片的旋向 (20)2.3.1 顺时针旋向 (21)2.3.2 逆时针旋向 (21)2.4 叶轮与电机的关系 (22)2.4.1 叶轮与电机直接连接 (23)2.4.2 叶轮与电机通过联轴器连接 (24)2.5 叶轮与机壳的配合 (25)2.5.1 叶轮与机壳的间隙 (26)2.5.2 叶轮与机壳的密封性 (27)一、风机基础知识风机是一种常见的机械设备，广泛应用于工业、建筑等领域，用于通风、排气、冷却等目的。

风机主要由电机、叶片、轮毂等部件组成，其工作原理基于叶片旋转产生的空气动力学效应，将空气吸入并排出。

风机具有广泛的应用范围，包括工业厂房、商业建筑、住宅通风等。

了解风机的基础知识对于正确使用和维护风机至关重要。

风机的主要功能包括通风换气、调节空气温度和湿度等。

通过风机产生的气流，可以有效地改善室内空气质量，提供舒适的室内环境。

风机还能协助散热，保持设备的正常运行温度。

在实际应用中，风机的工作状态直接影响到其性能和使用寿命。

了解风机的工作原理、性能参数以及正确操作方法显得尤为重要。

接下来我们将详细介绍风机的核心部件之一——叶轮。

叶轮是风机产生气流的关键部分，其结构设计和性能直接影响风机的整体性能。

风机的分类、原理及构造介绍一、风机的分类按气流运动方向的风机分类1．离心风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。

2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的风机。

相对于离心风机，轴流风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。

3．斜流式（混流式）风机在风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）风机。

这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。

按压力的风机分类1．低压离心风机风机进口为标准大气条件，风机全压PtF≤1kPa的离心风机。

2．中压离心风机风机进口为标准大气条件，风机全压为1kPa＜PtF＜3kPa的离心风机。

3．高压离心风机风机进口为标准大气条件，风机全压为3kPa＜PtF＜15kPa的离心风机。

4．低压轴流风机风机进口为标准大气条件，风机全压为PtF≤0.5kPa的轴流风机。

5．高压轴流风机风机进口为标准大气条件，风机全压为0.5kPa＜PtF＜15kPa的轴流风机。

按用途的风机分类按用途风机分类，可分为引风机、纺织风机、消防排烟风机等。

风机分类风机分类可以按气体流动的方向，分为离心式、轴流式、斜流式和横流式等类型。

这种风机分类的机器有：离心风机工作时，动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转，空气经吸气口从叶轮中心处吸入。

由于叶片对气体的动力作用，气体压力和速度得以提高，并在离心力作用下沿着叶道甩向机壳，从排气口排出。

因气体在叶轮内的流动主要是在径向平面内，故又称径流风机。

离心风机主要由叶轮和机壳组成，小型风机的叶轮直接装在电动机上中、大型风机通过联轴器或皮带轮与电动机联接。

离心风机一般为单侧进气，用单级叶轮；流量大的可双侧进气，用两个背靠背的叶轮，又称为双吸式离心风机。

叶轮是风机的主要部件，它的几何形状、尺寸、叶片数目和制造精度对性能有很大影响。
