风机基础知识培训.2

风机基础知识风机基础知识⽬录风机的定义 (2)风机的分类 (2)叶轮分类 (2)轴流风机 (2)离⼼风机 (2)混流风机 (3)⽤途分类 (3)公司系列分类 (3)连接⽅式分类 (4)安装位置分类 (5)风机的常⽤参数 (5)风机相似率及计算公式 (8)风机基本零部件的认知和关键质量指标 (9)风机配套 (17)风机旋向的认知 (18)常⽤单位的换算 (18)风机的选型注意点 (19)风机基础知识⼀、风机的定义风机是将旋转的机械能转换成流动空⽓总压增加⽽使空⽓连续运动的动⼒机械。

另外也可以说风机是将旋转的机械能转换成⽓体的动能和势能,并将⽓体输送出去的⼀种动⼒机械。

⼆、风机的分类a)叶轮分类根据⽓流运动的特点分类也就是根据叶轮形式来分类可以分为离⼼风机、轴流风机、混流风机。

（⼀）轴流风机轴流叶轮的进风⽅向和出风⽅向相同。

⼀般⽤于风量较⼤，风压较底的场合。

英飞产品中轴流风机有：RTA/RSA、WEX/WSP、IAS、IA T等。

英飞边墙轴流风机（WEX/WSP）风量⼤，压⼒低，噪⾳低，使⽤前掠型叶⽚。

管道轴流风机风量⼤，压⼒相对较⾼，⼀般使⽤CAD流场模拟技术优化设计的钢制叶⽚或进⼝“⼩旋风”叶轮。

（⼆）离⼼风机离⼼叶轮的进风⽅向和出风⽅向呈90°。

⼀般适⽤于较⾼压⼒，较⼤风量的场合。

英飞产品离⼼风机：CBD/CFD、BC系列、RTC、ISQ、CUS、RSC、ICC 等。

离⼼叶轮可分为前弯叶轮、后倾叶轮、后弯叶轮。

1、前弯叶轮：⽓流⽅向和叶⽚的线速度⽅向夹⾓为锐⾓。

特点：低转速，⼤风量，低静压（相对后倾，后弯叶轮），成型⼯艺简单，成本低。

前弯叶轮转速过⾼会造成电机过载，所以使⽤前弯叶轮的风机不允许空载运⾏。

2、后倾叶轮：⽓流⽅向和叶⽚的线速度⽅向的夹⾓为钝⾓，叶⽚为直板形式。

特点：⾼转速，转速范围宽，风量⼩，⾼静压，不过载，效率⾼。

（相对前弯叶轮做⽐较）3、后弯叶轮：⽓流⽅向和叶⽚的线速度⽅向的夹⾓为钝⾓，叶⽚为曲⾯形式。

风机基本知识和基本理论1.1通风机的基础知识1．1.1.1通风机的主要性通风机的基础知识和基本理论能参数流量、压⼒、转速、功率、及效率是表⽰通风机性能的主要参数，称为通风机的性能参数。

其概念概括如下：⼀、流量单位时间内流经通风机的⽓体体积或质量，称为流量（⼜称风量）。

1．体积流量它是单位时间流经通风机的⽓体体积。

常⽤单位为m3/s(⽶3/秒)、m3/min(⽶3/分)、m3/h(⽶3/时),分别⽤Q、Q min、Q h表⽰。

由于⽓体在通风机内压⼒升⾼不s⼤，体积变化很⼩、故⼀般设通风机的体积流量不变。

⽆特殊说明通风机的体积流量是指标准状态下的体积。

2．质量流量即单位时间内流经通风机的⽓体质量。

单位为kg/s（千克/秒）、kg/min（千克/分）、kg/h（千克/时），分别⽤M s、M min、M h表⽰。

⼆、压头通风机的压头是指升压（相对于⼤⽓的压⼒），即⽓体在通风机内压⼒的升⾼值，或者说是通风机进出⼝处⽓体压⼒之差。

从能量观点来看压头是指单位体积流体经过通风机所获得的能量。

它有净压、动压、全压之分。

性能参数是指通风机的全压（它等于通风机出⼝与进⼝全压之差），其单位为N/m2。

三、转速通风机转⼦旋转速度的快慢将直接影响通风机的流量、压⼒、效率。

单位为每分钟转数即rpm常⽤n表⽰。

四、轴功率驱动通风机所需要的功率N称轴功率，或者说是单位时间内传递给通风机轴的能量。

单位为kW(千⽡)。

五、效率通风机在把原动机的机械能传递给⽓体的过程中，要克服各种损失，其中只有⼀部分是有⽤功。

常⽤效率来反映损失的⼤⼩，效率⾼即损失⼩。

效率常⽤η表⽰。

1.1.2 风机的主要⽆因次参数将通风机的主要性能参数：流量Q （m 3/s ）、压⼒P （N/m 2）、功率（kW ）、转速n （rpm ）与通风机的特性值：叶轮外径D （m ）、叶轮外圆的圆周速度u （m/s ）以及⽓体密度ρ（kg/m 3）之间的关系⽤⽆因次参数来表⽰，它们分别是：⼀、压⼒系数-P-P = P /（ρu 2） (1.1)⼆、流量系数-Q-Q=uD Q24π(1.2)三、功率系数-N-N=3241000uD Nρπ(1.3)四、⽐转数n s n s =nQ 4/32/1f ――叶型中线最⼤弯度。

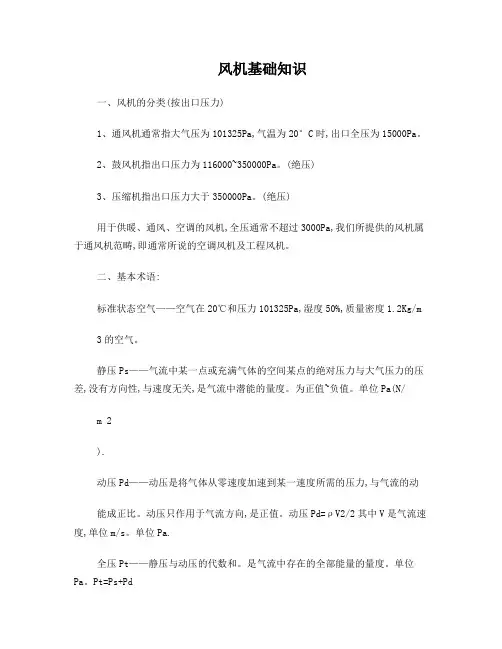

风机基础知识一、风机的分类(按出口压力)1、通风机通常指大气压为101325Pa,气温为20°C时,出口全压为15000Pa。

2、鼓风机指出口压力为116000~350000Pa。

(绝压)3、压缩机指出口压力大于350000Pa。

(绝压)用于供暖、通风、空调的风机,全压通常不超过3000Pa,我们所提供的风机属于通风机范畴,即通常所说的空调风机及工程风机。

二、基本术语:标准状态空气——空气在20℃和压力101325Pa,湿度50%,质量密度1.2Kg/m3的空气。

静压Ps——气流中某一点或充满气体的空间某点的绝对压力与大气压力的压差,没有方向性,与速度无关,是气流中潜能的量度。

为正值~负值。

单位Pa(N/m 2).动压Pd——动压是将气体从零速度加速到某一速度所需的压力,与气流的动能成正比。

动压只作用于气流方向,是正值。

动压Pd=ρV2/2其中V是气流速度,单位m/s。

单位Pa.全压Pt——静压与动压的代数和。

是气流中存在的全部能量的量度。

单位Pa。

Pt=Ps+Pd三、风机术语及参数:气体体积流量Qv(立方米/秒)——通常指标准状态下的风机进口流量。

风机全压升Pt(Pa)——风机出口平均全压和风机进口平均全压的代数差。

是风机对气体施加的总机械能的量度。

风机静压升Ps——风机全压减去风机出口平均气流速度相当的动压,是气体克服管道阻力所需要的能量。

通风机效率——ηr是风机输出能量与输入能量之比。

ηr= Q×Pt×k/(1000×N r)通风机整机效率——ηe是风机输出能量与整机输入能量之比。

ηe= Q×Pt×k/(1000×N e)式中:Q为流量(立方米/秒); Pt为全压(Pa);k为压缩性系数;N r为内功率;N e为轴功率;k为压缩性系数,通常情况下空调风机及工程风机不考虑,即k取1。

1风机的噪声:,一般用声功率级及倍频程声功率级,单位dB(分贝)常用A计权噪声级表示,dB(A)(分贝),A计权噪声压级比较符合人耳感知的噪声。

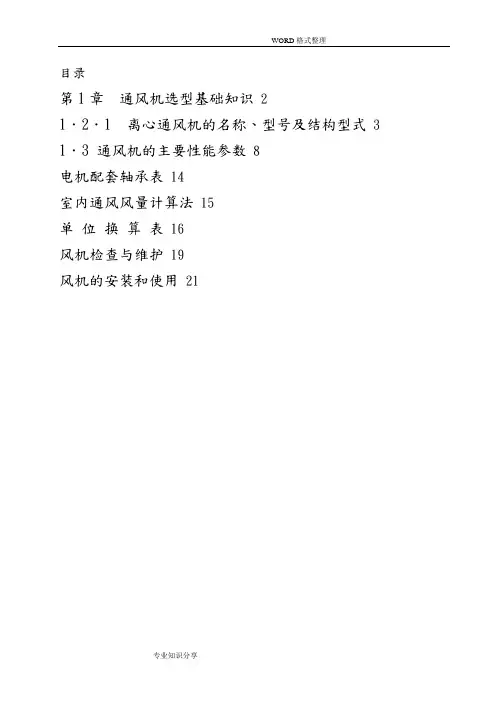

目录第1章通风机选型基础知识 21．2．1 离心通风机的名称、型号及结构型式 3 1．3 通风机的主要性能参数 8电机配套轴承表 14室内通风风量计算法 15单位换算表 16风机检查与维护 19风机的安装和使用 21第1章通风机选型基础知识风机是各个工业领域中不可缺少的设备，应用面极其广泛而且量大。

为使用风机的风机高效运行，首先要了解风机的特性，本章将着重叙述风机的基本知识。

1．1 通风机的分类1．1．1 按气流运动方向分类1．1．离心通风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。

2．2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的通风机。

相对于离心通风机，轴流通风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。

3．3．斜流式（混流式）通风机在通风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）通风机。

这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。

1．1．2 按压力分类1．1．低压离心通风机风机进口为标准大气条件，通风机全压P tF≤1kPa的离心通风机。

2．2．中压离心通风机风机进口为标准大气条件，通风机全压为1k Pa＜P tF＜3kPa的离心通风机。

3．3．高压离心通风机风机进口为标准大气条件，通风机全压为3k Pa＜P tF＜15kPa的离心通风机。

4．4．低压轴流通风机风机进口为标准大气条件，通风机全压为P tF≤0.5kPa的轴流通风机。

5．5．高压轴流通风机风机进口为标准大气条件，通风机全压为0.5k Pa＜P tF＜15kPa的轴流通风机。

1．1．3 按比例大小分类比转速是指要达到单位流量和压力所需的转速。

1．1．低比转速通风机（n s=11~30）2． 2． 中比转速通风机（n s=30~60） 3． 3． 高比转速通风机（n s=60~81）1．1．4 1．1．4 按用途分类按通风机的用途分类，可分为引风机、纺织风机、消防排烟风机等。

风电基础知识培训风机振动分析1. 引言风电作为一种清洁能源的代表，近年来得到了广泛的发展和应用。

风力发电机组中的风机是其中的核心部件之一。

然而，由于风机在运行过程中会产生振动，这可能会导致机组损坏和故障。

因此，进行风机振动分析对于确保风电系统的运行安全至关重要。

2. 风机振动的原因风机振动主要由以下几个方面的原因所引起：2.1 静不平衡风机旋转部件中的转子存在质量分布的不均匀性，因此会在旋转过程中产生静不平衡。

这种不平衡会导致风机在运行时发生振动。

2.2 动不平衡风机在运行过程中，由于轴承的磨损和机械件的老化等原因，会导致旋转部件的轴线发生偏移，进而引起动不平衡。

动不平衡也是风机振动的一个重要原因。

2.3 涡流振动涡流振动是由于风机叶片在运行时会产生涡流，这些涡流会引起叶片和风机其他部件的振动。

尤其是在高风速和变化风向的情况下，涡流振动会更加显著。

3. 风机振动分析方法3.1 外部振动监测通过在风机周围安装振动传感器，可以实时监测外部振动情况。

这种方法主要用于监测风机整体的振动情况，以及与风机相连的其他结构（如风塔、基础等）是否受到振动的影响。

3.2 内部振动监测通过在风机关键部位（如轴承、齿轮箱等）安装振动传感器，可以实时监测风机内部的振动情况。

这种方法可以更加准确地找出振动的来源，并判断振动的严重程度。

3.3 频谱分析频谱分析是一种常用的振动分析方法。

通过对振动信号进行傅里叶变换，可以将时域信号转换成频域信号，从而得到不同频率下的振动成分。

通过分析频谱图，可以确定振动的主要频率和幅值，以及振动是否存在异常。

4. 风机振动的危害和对策4.1 危害：风机振动如果得不到有效控制和处理，将会对风机和风电系统产生以下危害：(1) 降低系统的工作效率(2) 增加机组的维护成本(3) 导致机组故障和停机(4) 影响风机寿命4.2 对策：为了降低风机振动，可以采取以下措施：(1) 定期进行风机振动监测和分析，及时发现振动异常并采取措施进行修复。

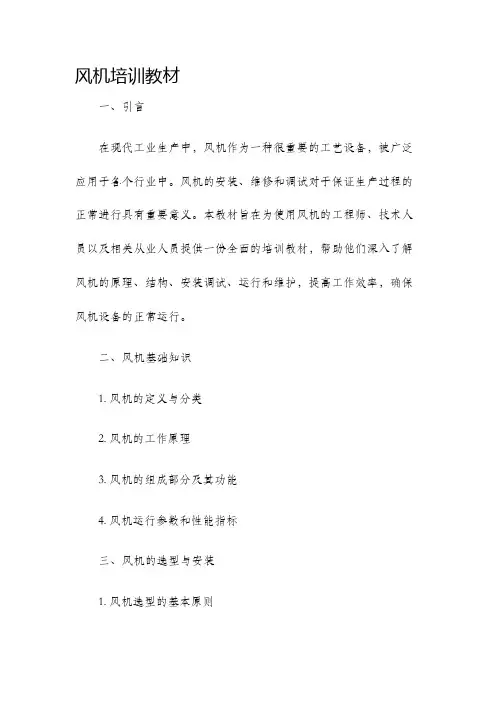

风机培训教材一、引言在现代工业生产中，风机作为一种很重要的工艺设备，被广泛应用于各个行业中。

风机的安装、维修和调试对于保证生产过程的正常进行具有重要意义。

本教材旨在为使用风机的工程师、技术人员以及相关从业人员提供一份全面的培训教材，帮助他们深入了解风机的原理、结构、安装调试、运行和维护，提高工作效率，确保风机设备的正常运行。

二、风机基础知识1. 风机的定义与分类2. 风机的工作原理3. 风机的组成部分及其功能4. 风机运行参数和性能指标三、风机的选型与安装1. 风机选型的基本原则2. 风机选型的常用方法3. 风机的安装要点和注意事项4. 风机的静平衡与动平衡技术四、风机的调试与运行1. 风机系统的调试流程和方法2. 风机系统的运行参数测试与调整3. 风机系统的控制方法和常见问题解决五、风机的维护与故障排除1. 风机的日常维护与保养2. 风机故障的常见类型及排除方法3. 风机故障时的应急处理措施4. 风机的节能管理和优化运行六、风机技术的发展趋势1. 高效节能风机的研究与应用2. 智能化控制技术在风机中的应用3. 新材料与新工艺对风机性能的影响七、风机案例分析与实践指导1. 不同行业中风机的应用案例分析2. 风机问题解决的实践指导3. 风机安装、调试和维修的实际操作技巧八、结语风机作为重要的工艺设备，在现代工业生产中起着至关重要的作用。

掌握风机的基本知识，并且能够熟练进行选择、安装调试和维护保养，对于保证风机设备的正常运行具有至关重要的意义。

通过本教材的学习，希望能够提高使用风机的工程师与技术人员的专业水平，提升工作效率，同时加深对风机技术发展趋势的了解，为工业生产的进一步发展提供有力支持。

风机基础知识⼀、通风机的概念风机是对⽓体压缩和⽓体输送的机械。

通风机只是风机的其中⼀种，其它的还有⿎风机、压缩机、罗茨⿎风机，但活塞缩形式的空⽓机械并不是风机。

风机通俗地说，就是⼀机械，它是处理⽓体流动问题的机械，它通过动⼒（如电机）引导空⽓以⼀定的形式流动。

它在对空⽓做功的时候，空⽓受作⽤前后的体积⼏乎没有变化，即空⽓的的物理形态和温度⼏乎没有改变以致可以忽略其变化。

这⼀点，就是通风机与其它风机如⿎风机和压⼒缩机的重要区别。

在我们通风机制造和应⽤⾏业，通常会把通风机简称为风机。

风机是通过这样的途径把功递到空⽓的：电机——传动装置——风轮——空⽓。

所以，风机应该具备的结构是：电机、传动装置、风轮，当然，还有外壳。

电机是动⼒的来源，传装置是动⼒的的传送媒介，风轮是对空⽓做功的根本⼯具，外壳是空⽓流动的引导装置。

这就是概念性的风机最基本构成。

具体实际情况，风机的结构会⽐这些多，或少。

⼆、通风机的分类和原理通风机的分类办法有很多种，可以按空⽓流动⽅式分类，也可以按压⼒⼤⼩分类，还可以按⽤途分类。

（⼀）按⼯作原理（⼆）按⽓体出⼝压⼒（或升压）分类1、通风机指其在⼤⽓压为0.101MPa，⽓温在20℃时，出⼝全压值低于0.015Mpa。

2、⿎风机指其出⼝压⼒为0.015Mpa~0.35Mpa。

3、压缩机指其出⼝压⼒⼤于0.35Mpa。

（三）⾄于通风机按压⼒分，可以分为低压、中压、⾼压。

低压风机：≤300MPA中压风机：≤300MPA⾼压风机：≥1200Mpa但这种分类，各种教材都会不同，关键是要注意风机的应⽤场合。

（四）⽅式，是指空⽓在风机⾥⾯进⼊并被风轮做功的流动⽅式，并不是指空⽓如何进⾏或离开风机。

1、轴流风机空⽓从风轮的轴向进⼊风轮并被做功和加速，并主要沿风轮的轴向向前流动。

我们可以很明显地发现，它们有⼀个电机，⼀个风轮，⼀个外壳。

它们最直观的特点就是风轮是旬螺桨似的。

单间地说它的⼯作原理，就是螺旋桨的风轮把空⽓直着吸进来，⼜直着吹出去。

通风机的叶轮转向与叶片旋向1 一般是叶片凹面朝向旋转方向.2 风机叶片的倾角有三种，大于90度、小于90度和等于90度。

任何一种倾角都可以，每一种类型的倾角都反映叶片和叶轮转向的一种关系，所以叶片和叶轮转向的关系也是三种。

3 一般离心通风机的叶轮转向与叶片旋向是一致的。

4 根据气流升力原理,一般是叶片凹面朝向旋转方向,叶片凹面的也就是说是工作面(即推力面)，叶片凸面是吸力面。

图片：根据气流升力原理,一般是叶片凹面朝向旋转方向,叶片凹面的也就是说是工作面，这是轴流风机的叶片型线离心风机有三种关系5 离心风机有鼓风和引风，根据风机的风量和风压有所不同下面就是几种形式的叶轮及旋转方向如何区分风机的旋向从电动机一端（传动组一侧）正视风机，风机叶轮按顺时针方向旋转称为“右旋”风机，以“右”表示；反之，称为“左旋”风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。

右旋风机和左旋风机均可制成0、45、90、135、180、225°。

订货时需注明。

风机的基础知识 通风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。

通风机的工作原理与透平压缩机基本相同，只是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。

通风机已有悠久的历史。

中国在公元前许多年就已制造出简单的木制砻谷风车，它的作用原理与现代离心通风机基本相同。

1862年，英国的圭贝尔发明离心通风机，其叶轮、机壳为同心圆型，机壳用砖制，木制叶轮采用后向直叶片，效率仅为40％左右，主要用于矿山通风。

1880年，人们设计出用于矿井排送风的蜗形机壳，和后向弯曲叶片的离心通风机，结构已比较完善了。

1892年法国研制成横流通风机；1898年，爱尔兰人设计出前向叶片的西罗柯式离心通风机，并为各国所广泛采用；19世纪，轴流通风机已应用于矿井通风和冶金工业的鼓风，但其压力仅为100～300帕，效率仅为15～25％，直到二十世纪40年代以后才得到较快的发展。
