城市三维仿真模型数据标准制定方法

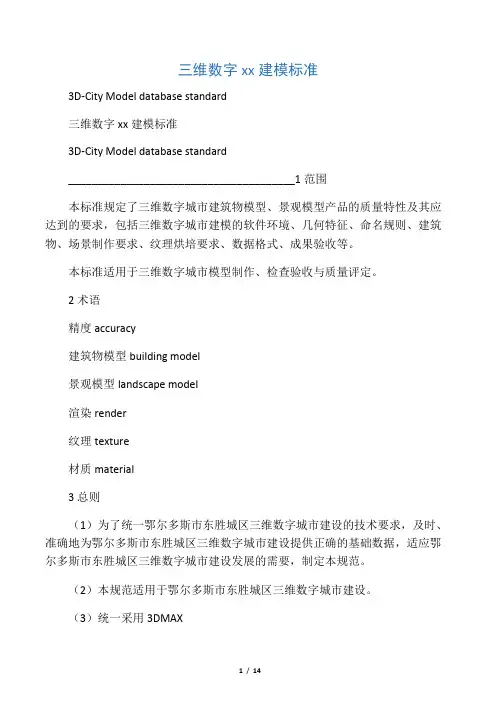

三维数字xx建模标准3D-City Model database standard三维数字xx建模标准3D-City Model database standard_______________________________________1范围本标准规定了三维数字城市建筑物模型、景观模型产品的质量特性及其应达到的要求，包括三维数字城市建模的软件环境、几何特征、命名规则、建筑物、场景制作要求、纹理烘培要求、数据格式、成果验收等。

本标准适用于三维数字城市模型制作、检查验收与质量评定。

2术语精度accuracy建筑物模型building model景观模型landscape model渲染render纹理texture材质material3总则（1）为了统一鄂尔多斯市东胜城区三维数字城市建设的技术要求，及时、准确地为鄂尔多斯市东胜城区三维数字城市建设提供正确的基础数据，适应鄂尔多斯市东胜城区三维数字城市建设发展的需要，制定本规范。

（2）本规范适用于鄂尔多斯市东胜城区三维数字城市建设。

（3）统一采用3DMAX8.0建模，在MAX软件中单位设置为Meter。

（4）正式作业前，应了解委托方对鄂尔多斯市东胜城区三维数字城市建设的技术要求，搜集、分析、利用现有资料，对与实际不符的资料及时提出。

作业收尾，做好资料整理、工作总结工作。

（5）具体制作过程中，除应按本规范执行外，尚应符合行业内虚拟现实有关标准的规定。

4模型制作质量要求模型制作的质量要求通过对模型的数学基础、建模范围、模型面、模型精度、层级结构、技术要求等质量特性来描述。

4.1数学基础4.1.1精度（1）建筑物基座平面精度：≤30cm（2）建筑物基顶部高差精度：≤30cm（3）建筑物其它特征平面精度：≤50cm且小于量测对象间距尺寸的10%（4）建筑物特征内部精度：≤30cm且小于量测对象间距尺寸的10%（5）建筑物任意特征间点、线、面量测间距精度：≤50cm且小于量测对象间距尺寸的10%（6）景观地形直线部分与CAD误差小于4CM，曲线部分与CAD误差小于8CM4.2建模范围（1）本标准所规定的须建实体模型的建筑物是指永久性建筑，含台阶、雨棚、阳台、飘窗、永久性装饰、人字型屋顶、屋顶架子（方柱状或圆柱形）、柱子等建筑物附属物；（2）在建、在修整建筑物等原则上按照现状建模。

数字城市建设中三维模型数据的制作规范与建模方法摘要：三维模型能够直观呈现出数字城市的建设情况和城市面貌，需予以高度重视，提高三维建模的质量。

基于此，本文先分析了在建设数字城市三维模型上的数据制作规范，然后详细分析了三维模型建模方法。

力求三维模型的准确、高质量建设，以作为数字城市社会、经济等全面发展的支持。

关键词：数字城市；三维模型；数据制作规范；建模方法引言：数字城市是指多媒体技术、计算机技术等先进技术组委基础，融合使用GIS技术、ARA技术、网络技术等，进行多尺度、多分辨率以及多时空的三维建模，将城市建设情况、未来发展方向充分展现。

三维模型具有客观、可视化的优势，能够更全面展现城市发展情况和建设情况，更能指导城市建设的发展，不仅重视地上结构的规划，更能保证地下结构的安全性。

一、数字城市建设中三维模型数据的制作规范在建设数字城市过程中，三维模型数据主要包括影像和图形的处理上，目前处理工具逐渐成熟，并形成了较为完整的制作规范：（1）模型坐标系：使用统一的地理坐标系进行三维模型的制作，按照1:500或者1:2000国家地形图，确保模型可以和国家测量系统、GIS系统兼容，能够将三位模型导入数据库，坐标均采用统一坐标系。

（2）基本单位：城市使用的大比例尺地形图以m作为单位，因此三维模型制作也应以m为单位，按照实际尺寸制作，精度满足LOD级别。

（3）模型制作：三维模型主要用于显示城市外观，考虑到数据量问题室外部分建模，保证地面建筑特征和实际一致，尽量减少面片数量。

（4）定位参考点：定位参考点即坐标系原点，用于对模型空间位置准确定位，引入三维场景的相似地物十分关键。

（5）模型高度：根据不同细节模型需要，使用体块模型、基础模型建立，根据GIS数据确定地面结构的高度，使用激光测高仪等方式确定不同分段的高度，提高模型精细程度[1]。

（6）样条曲线/曲面：三维模型尽量避免使用样条曲线/曲面，或转化为折线，再曲线化/曲面化。

城市三维仿真模型数据标准制定方法随着三维可视化技术发展, 三维仿真系统在城市规划、城市管理辅助决策中得到越来越广泛的应用。

城市三维模型数据生产制作流程和工艺方法多种多样, 但是三维模型数据至今没有行业规范和标准,各平台之间的数据共享困难。

一、制定要点(1)满足三维可视化表达的需要能准确表现地物空间对象和对象特征。

三维模型的建立和数据组织要满足三维仿真后期渲染、系统集成,甚至动画制作的需要。

(2)为三维数据规模化生产提供指导通过对三维数据的规范和约束 , 实现三维数据采集获取、生产、质量检查等环节既独立又完整 , 为规模化生产提供规范基础和作业指导。

(3)支持三维海量数据的存储、管理和维护更新在标准制定中要将表现地物对象精度和合理控制数据规模统筹考虑 , 数据组织和结构设计要能支持海量三维数据的存储、管理 ,更新和维护三维数据方便、高效。

(4)支持三维地理信息系统共享和集成满足标准规范的数据既能提供三维仿真平台使用,还要在空间参考系的定义、数据源获取、数据组织和发布上能充分结合三维地理信息系统的特点, 使得这些三维数据成果成为三维地理信息系统的重要数据源 ,促进三维地理系统共享和集成。

二、城市三维仿真模型分类城市三维仿真模型一般分为:地形三维模型、现状建构筑物三维模型、城市设计三维模型。

不同的模型类别, 其基础数据的采集获取方式多种多样, 模型制作方法和工艺流程多样。

(1)地形三维模型利用基础测绘数据 , 如带有高程值的数字线划图 ,建立地面高程模型 (DEM), 将地形的高低起伏完全的真实模拟出来 , 这里的地面高程模型可以按照要求制作不同比例尺;正射影像(DOM)数据来源有多种方式 ,可以是不同分辨率的遥感影像, 也可以是高分辨率的航空影像, 甚至通过低空摄影及近景摄影得到的地貌数据 , 精度要求也是根据需求的不同选择不同分辨率的影像数据。

按照统一的空间参考系 ,将正射影像叠加到地面高程模型上 , 形成表征地形地貌的三维模型。

中三维模型数据处理与制作标准三维模型数据处理包括图形数据处理与影像处理两部分，其中，图形数据处理分为二维矢量图形处理和三维模型制作，栅格处理分为影像处理和相片纠正。

当前，GIS领域已有完善的DLG、DOM处理工具和流程，并形成相关标准和规范，这里不再赘述。

下面主要讨论三维模型的制作。

三维模型制作标准主要包括以下9个方面：（1）模型坐标系具有统一的三维地理坐标是建造大规模三维场景和应用系统的基础。

武汉市三维数字地图系统建设以国家1:2000和1:500地形图为基础，以使该系统能与其他GIS和测量系统兼容。

为使三维模型能够顺利、正确地导入数据库，所有坐标都应基于统一的坐标系。

（2）模型的基本单位城市大比例尺地形图通常采用采用平面坐标系，以米为单位，因此模型建造也应以米为基本单位，按实际地物的实际尺寸建模，尺寸精度根据该模型所处的LOD级别而定。

（3）模型的制作三维数字地图主要用于表现城市外观风貌，考虑到数据量的问题，应只对室外可见部分建模，在制作过程中，应在保持地物基本形状和特征的基础上，尽量减少面片数量。

对这部分的内容，应有详细的规范，并提供¾验指标（如圆柱的边数、球的段数设置等）。

（4）模型定位参考点每个模型必须有用于定位的参考点。

定位参考点是模型的局部坐标系的Ô点，用于精确定位模型的空间位置，这对于引用三维场景中相同或类似的地物非常有用（如：电杆、路灯、交通灯等）。

武汉市三维数字地图建模规定：模型的定位点为地形图上该地物外接矩形的中心，纵向为模型最低点。

（5）模型的高度模型的高度，尤其是建筑物高度，根据不同细节程度模型的表现需要，可采用以下三种方式确定：体块模型、基础模型的建立，可根据现有二维GIS数据（如：楼层数）确定建筑物及其他要素的高度；质量要求较高的模型，可采用航片立体相对、激光测高仪或LiDAR确定建筑物及其分段部位的高度；精细模型从建筑设计图或施工图获得。

（6）样条曲线∕面的使用样条曲线∕面能用较少的参数细腻地表现连续表面，但转化为通用格式（如3DS）后会带来巨大的数据量，因此模型的制作尽量不采用样条曲线∕面，或者在使用后将其转化为折线，而后进行曲线∕面优化。

三维城市建模制作标准外业数据说明：绎东道科技三维城市建模制作标准1．不要未经任何PS处理直接采用照片为模型纹理。

通常照片都需要调整对比度及透视、遮挡。

对于照片中偏灰、曝光或过暗、过艳、偏色等问题应及时PS处理。

2．对于同一栋建筑的照片纹理采集，应统一因光线影响造成的亮度或色调差异等。

3．对于同一临街面的广告牌，应统一明暗度及饱和度，禁止出现广告牌忽亮忽暗、灰艳。

4．CAD地形图中有拍摄区域的线路走向图及线路名称，请开启拍照路径层。

包含模型及纹理命名所需的街坊号及街坊范围，请开启街坊名称层。

CAD地形图中有房屋高程数据,和建筑命名编号，请开启高程数据层和建筑编号层。

5．临街建筑拍照采用拍摄本侧临街商铺同时拍摄街对面建筑大立面的拍摄方法，故建筑的大立面照片可能在街对面拍照线路中查找，6．标示红色拒拍已拍范围内的照片文件放置于拒拍补拍的文件夹下。

7．现状建筑局部与地形图不一致，并按实际照片制作的需提交截图说明。

8．地形图上标示拒拍区域且无拒拍补拍照片的，采用外围扫拍照片建模，无扫拍照片的建筑参考周边建筑环境自行合理表现。

9．地形图上标示拆迁区域不建模。

应提供资料：地形图（含制作区域范围、街坊号、房屋层数、测量高度、拍照路径）外业采集照片、DOM影像、DEM数字高程模型、公共库及本规范。

建模采用3DMAX9建模，单位米。

禁止擅自偏移CAD平面坐标 内业数据说明：模型等级划分:Ⅰ、Ⅱ、Ⅲ、Ⅳ级模型的定义：Ⅰ级模型定义为大型公建区域和历史保护古建区等。

包含城市主干道及临街两侧、党政机关区域、大型场馆、地标性建筑区域、30层以上的高层区域、大型商业区、高档酒店、医院学校主楼、车站机场、文物保护单位、公园广场、旅游景点等。

Ⅱ级模型定义为次干道及以下级别道路及两侧临街建筑、中小型公共建筑、8-16层高层住宅、高档小区、小型广场绿地、桥梁高架、大坝、大型广告牌、交通指示牌等公共设施。

Ⅲ级模型定义为普通居民小区、住宅楼、小型公建、现代厂房等。

数字城市建模标准一.导读重点1.1关于项目我们制作的项目数字城市三维仿真，用于街道、社区人口信息及业务工作的地理信息系统，所以请各位同行仔细阅读此文档。

1.2模型我们需要的模型是即具备城市基本面貌特点，同时又优化城市现有建筑结构，做出来的产品是一个完全仿真的、全新的城市面貌，这和你们曾经做过的城市三维宣传片相似，又比它具有更高的真实性。

所以在一些旧楼、危楼的制作上贴图、门店需要进行崭新的处理，避免直接抓图使用。

1.3我们提供的照片我们提供的照片时间紧、拍摄任务中，采集并非很全面，抓图后部分材质不清晰，直接贴图后影响效果，各位可以结合你们自己的素材库尽可能寻找相似或相同的高清材质代替。

1.4关于合作目前，我们作为政务系统的试点单位和集成开发商，产品在国内多个领域处于优势地位，成功签约大量的数字城市建设项目，我们要求的合作伙伴是互相负责、技术精湛、质量上乘，具有长期合作前景！我们将一如既往的尽最大可能支持你们的成长与发展！最后，祝愿大家合作愉快！二.模型制作要求1）模型数据的完整性。

主要包括地形模型（DEM）、建筑模型、交通设施模型、场景景观。

2）模型制作的准确性、合理性。

主要包括模型数据的平面位置、高度、形状、结构、比例等几何精度应符合要求，模型在场景中表达逻辑正确以及模型优化制作应具有合理性。

3）模型纹理材质、贴图的正确性、完整性、协调性。

主要包括模型纹理使用正确性、清晰度以及纹理与几何模型对应的一致性。

4）各建模单元接边保持正确性、合理性。

5）模型及纹理数据命名应保证正确性、规范性。

2精细复杂度模型（简称精模）结构要求2.1定义：精细模型为，能准确表现建筑物的几何实体结构，能表现建筑物的诸多细节，对部分重要建筑景观进行重点准确制作表现的模型制作方式。

2.2一般制作范围：为城市中的一些重点建模的建筑物，包括标志性建筑物，城市中知名度高的名胜古迹、地标性建筑。

2.3制作方式：精细制作，不仅能反映实际建筑的大小，整体结构，而且能反映建筑物的细节结构。

重庆市城市规划三维仿真模型数据标准（试行）1范围本标准规定了三维仿真模型的术语、基本规定、成果内容及相关要求、建模要求及三维动画制作要求。

本标准适用两江四岸规划区及其他重点控制区域（以下简称规划控制区）的现状三维模型、城市设计三维成果，以及规划控制区内的新建、改造建设项目三维模型成果制作。

2术语2.1现状三维模型指真实反映现状地形、基础设施、自然景观以及建筑外观和风格的虚拟现实模型。

2.2城市设计三维模型指侧重于城市空间形态和环境的整体构思和安排，表达规划编制范畴的城市空间布局、景观形象、地形、基础设施以及建筑设计的虚拟现实模型。

2.3建设项目三维模型指在行政审批环节中反映的建设项目的建筑体量、建筑外形和风格、外立面及建筑布局的规划方案虚拟现实模型。

3基本规定3.1基础地形建模要求1）城市规划区域的数字高程模型必须采用1:500地形图，地表纹理信息根据规划设计方案的景观设计材质库中选取相应的图片。

2）城市建成区域的数字高程模型必须采用1:500地形图，地表纹理信息由实地拍摄的数码照片，拍照应使用500万像素以上的广角照相机。

3）其他区域的数字高程模型可采用用1:2000或1:1万地形图，地表纹理信息由1:2000真彩色正射影像或分辨率不小于1m的彩色卫星影像图片获取。

3.2空间参考系要求1）大地基准：必须采用重庆市独立坐标系。

2）高程基准：必须采用1956年黄海高程系。

4成果内容及相关要求4.1成果文件内容三维模型成果必须经过烘培，能够真实而艺术地反映地形地貌、基础设施、自然景观以及建筑外观和设计风格。

三维成果必须包含以下内容：1）三维渲染整体效果图，图像分辨率不小于2048×2048，图片格式采用*.tif。

2）带材质贴图且经过烘培的三维仿真模型，文件格式为3DS MAX 7.0或以上的*.max，贴图为tif格式。

3）对于建设项目三维模型，必须提交项目总平面、剖面图、立面图、平面图等电子文件，文件格式为AutoCAD2005的*.dwg格式。

成都市城市规划三维模型数据标准（试行）1范围本标准适用成都市中心城范围现状三维模型、城市设计三维成果，以及该区域内的新建、改扩建项目方案三维模型成果制作。

2术语2.1现状实景三维模型现状实景三维模型是指真实反映建筑、地形、道路及其它客观存在的虚拟现实模型，其中建筑模型分现状建筑精细模型和现状建筑简单模型两类。

2.2城市设计三维模型指侧重于城市空间形态和环境的整体构思和安排，表达规划编制范畴的城市空间布局、景观形象、地形、基础设施以及建筑设计的虚拟现实模型。

2.3建设项目方案三维模型建设项目方案三维模型指在行政审批环节中反映的建设项目的建筑体量、建筑外形风格颜色、小区环境及建筑布局的规划方案虚拟现实模型。

3基本要求3.1数据源要求基础数据源由1：500地形图、真彩色正射影像或高分辨率彩色卫星影像图、设计方案及其它相关数据组成。

3.2空间参照系要求空间参照系必须与成都市基础测绘所用平面坐标系统和高程系统相一致。

1．平面坐标系统：采用成都市独立坐标系统。

2．高程系统：采用1985年黄海高程系统。

3.3成果要求模型成果统一采用3DMAX9.0版本格式4三维模型制作要求4.1模型精度标准三维模型平面精度须达到1：500地形图精度要求，高度与实际物体误差不超过1米。

三维模型必须反映建筑的主要结构和主要细节，模型整体感强，效果美观。

在满足真实美观效果的情况下，应尽量减少模型的几何面数，模型三角面数应控制在2000面以内，模型不得扭曲、旋转、放大和平移，模型基座面高度统一定义为零。

4.2建模内容4.2.1建筑（属性编码为bui）建筑：是指永久性建筑（包括城市设计及建设项目方案），含台阶、雨棚、阳台、飘窗、永久性装饰、人字型屋顶、屋顶架子（方柱状或圆柱形）、柱子等建筑物附属物。

每栋建筑模型形成单独max格式文件，由裙楼或通道连接的建筑视为一个模型。

多栋独立建筑与地下室一体时，地下室与其中一栋建筑视为一个模型。

4.2.2环境（属性编码为flo）环境模型成果除道路及附属设施外的其它区域，包括小区景观、内部道路、植物、花台、水池等设施，和地面构成统一体的面。

建筑模型制作规范总要一、总体要求：1. 软件使用版本为3ds max 9.02. 单位设置为米按照项目的制作要求，模型的制作一律以“米”为单位。

(在特殊的情况下可用“毫米”或“厘米”为单位)。

制作人员在制作之前要知道项目的具体制作要求，尤其是制作单位，这样做能保证所有人制作的模型比例正确。

场景初始的单位是很重要的，一旦场景单位定义好之后，不要随意变动场景单位，以避免建筑尺寸不对缩放后影响建筑的尺度感。

3. 导入影像图Max模型制作之前要先整理好对应的影像图文件，制作模型时要导入整理好的影像图文件，作为建模参考线。

导入分区好的影像图，以影像图为基准画出地形图。

在以影像图为的基础上创建建筑模型，创建好的模型位置必须与影像图画出的地形图文件保持一致。

二、模型制作要求及注意事项1. 制作注意事项：✧对于模型的底部与地面接触的面，也就是坐落在地面上的建筑底面都应该删除。

模型落搭时相对被包裹的小的面要删除。

✧✧严格禁止模型出现两面重叠的情况，要删除模型中重合的面，不然会造成重叠面在场景中闪烁的情况。

✧模型Z轴最低点坐标要在0点以上，地面同理。

✧对模型结构与贴图坐标起不到作用的点和面要删除以节省数据量。

如右图：✧创建模型时，利用捕捉使模型的点与点之间相互对齐，不要出现点之间有缝隙或错位导致面出现交叉的情况，避免场景漫游时发现闪面或破面的情况影响效果。

✧在保证场景效果的前提下尽量减少场景的数据量。

曲线挤压的时候要注意线的段数。

必要时候可以使用折线形式来代替曲线。

✧模型的网格分布要合理。

模型中平直部分可以使用较少的分段数，曲线部分为了表现曲线的转折可以适当的多分配一些。

模型平面边缘轮廓点分布尽量均匀，否则容易使模型破面或产生其他问题。

✧保持所有的模型中物体的编辑使用Edit Mesh或Edit Poly方式，为精简数据量，特殊情况可使用Surface建模，NURBS建模方式基本上不允许使用。

✧如有平面物体表面有黑斑时，应取消这几个面的光滑组。

三维地理信息系统3dmax建模标准及操作流程1.外业拍照要求及注意事项1外业拍照要求（1）选择晴朗天气拍摄。

（2）影像清晰，如果因拍摄时的抖动等因素造成影像模糊，重新拍摄。

(3)尽量在水平方向对侧面拍摄，获取正视影像。

(4)为保证后续纹理处理时对地物整体结构的把握，对每一建筑物在不同方向上拍摄一定数量的全貌相片及细节照片。

同时需要拍摄附近地面，在重要地区需要制作路面和地面绿化（包括树木和路灯，花坛）(5)建筑物自行编号，每个编号的照片存放在以该编号命名的文件夹内。

（6）每栋建筑远近照片不低于10张，建筑文件夹中必须包含CAD路线图。

路线图标明路线序号和照片起始至结尾号。

(7) 具体拍摄过程中，要求在地形图图纸上用彩笔标详细的注出行走路线，如下图所示：1.1 建筑物内业编号划块（电子数据）打印CAD （图纸）拍照并记录电子照片的起始序内业整理数据提交成果拍摄之前先编号，编号要求：单个建筑或连体建筑一个编号，比较密集的区域，可适当考虑2-3个建筑物一个编号。

建筑物编号示例如下：1.2地块划分确定好拍摄区域后对地块进行区域划分，如下图所示：2 3dmax模型制作2.1模型设置和精度（1）统一采用3DMAX8.0建模，在MAX软件中单位设置为Meter。

（2）一般的楼房在使用extrude挤压时每层高度按3米计算，民房每层高度按2.8米计算。

地面高度设为-0.01，草坪高0.01，小路高为0.01，注意调节高度不要互相遮盖。

（3）建筑物屋顶一般有女儿墙，宽30cm，高50cm，但平房女儿墙高30cm；台阶高度通常15cm，宽30cm。

屋顶采用材质库中材质贴图，要求美观漂亮。

在制作试验区时为保证效果美观，可以使用纹理库和模型库的近似纹理。

（4）如果底图是纯CAD图，在模型制作时使用捕捉工具，如果采用cass软件制作，不启用扑捉工具，以免线性产生变形扭曲。

CAD虚线显示regen显示窗台等虚线。

(5)制作模型时采用制作简模的方法，用贴图表现物体细部结构，每个模型的面数最多不能超过4000个，尽量采用多边形编辑器edit poly进行制作，采用其他工具制作时，必须减少模型的段数，同时最后对物体使用convert to editble poly进行塌陷，减少物体的面数。

数字数字城市城市城市三维模型技术规范三维模型技术规范一、 建模准备工作1. 场景单位的统一1) 在虚拟项目制作过中，因为通常较大的场景同时制作，所以都是以米做为单位会较为好操作些，所以，在建模之初就要把显示单位和系统单位都设置为M 。

2. 工作路径的统一工作路径的统一：：在项目操作时，往往一个项目会由许多人共同协作完成，这样，一个统计的工作路径就显得犹为重要，为便于我们项目管理及制作，我们在这里把项目的工作路径统一为：磁盘磁盘\城市项目名称\城市项目区块编号\MAX 存放项目相关场景文件存放项目相关场景文件；；\MAPS 存放项目使用的存放项目使用的贴图文件贴图文件贴图文件；； \MAXVR 存放烘培好的场景所有文件存放烘培好的场景所有文件（（包括烘培好的MAX 文件和烘培好的纹理贴图.DDS 文件文件））\MAXVR\MAX 存放烘培好的MAX 文件文件；；\MAXVR\MAPS 存放烘培好的纹理贴图..DDS 文件; \3DM 存放导好的3DM 格式相关文件格式相关文件；；二、 建筑建模的要求及注意事项建筑建模工作包括模型细化处理、纹理处理和帖图，三者同时进行。

帖图可用软件工具辅助完成。

场景制作工具统一采用3dsmax9.0。

1.建筑精度的认定及标准1)一级精度建筑1.哪些建筑需要按1级精度建模——地标建筑、层数>=18层的建筑、建筑面积>=20000m2的建筑、大型雕塑、文物保护单位、大型文化卫生设施、医院、学校、商场、酒店、交通设施、政府机关、重要公共建筑等2.1级模型建模要求——需精细建模，外形、纹理与实际建筑相同，建筑细部（如：屋顶结构，建筑转折面，建筑与地面交界的铺地、台阶、柱子、出入口等），以及建筑的附属元素（门厅、大门、围墙、花坛等）需做出；3.1级模型应与照片保持一致，丰富其外观细节，应避免整个墙面一张贴图，损失了模型的立体效果；需注意接地处理，例如玻璃不可直接戳在地上；该有的台阶、围墙（含栅栏、大门）、花坛必须做出；建筑的体量应与照片一致；4.面数限制——1级模型控制在1000~2000个面。

高新区三维数字城市虚拟仿真系统开发方案资料郑州市高新技术产业开发区三维数字城市虚拟仿真系统开发方案二、需求分析郑州市地处中原，是河南的省会城市，位于“中部崛起”战略的核心地带，高新技术开发区是郑州市最早建设的规划区域，是郑州高新技术的形象代表，是展示郑州城市风貌的桥头堡。

建设三维数字仿真系统是高新技术开发区规划展示、规划建设方案比较、信息管理、信息查询的重要辅助和应用工具，是体现高新技术开发区科技兴区的重要体现。

目前主要需求描述如下：(一)总体要求郑州市高新区三维城市虚拟仿真系统对郑州市高新区城市研究、开发、管理有在以下几方面的要求：1) 真实模拟未来规划的城市空间布局，用于设计的论证2) 结合GIS信息数据库，为领导提供可视化的决策手段3) 城市旧城区改造的拆改留方案研究4) 保护建筑与新规划建筑的多方案研究5) 项目实施过程当中的规划方案审批6) 标志性建筑的深化设计和选址方案研究7) 三维空间综合信息集成、存档、查询和应用8) 城市区域建设的可持续研究9) 城市多方案改造经济数据的可视化比较研究10) 政府对外宣传和市民公示(二)系统平台的基本要求：1.场景漫游功能三维场景漫游功能是三维数字城市规划仿真最基本的功能，但漫游又包括多种漫游模式选择、缩放功能、不同气候条件选择、状态栏信息显示、导航图标方位一致性等细节性功能。

人机互式三维场景漫游可分两种形式：（1）手动漫游：可以用鼠标的左右键或游戏杆在三维场景中模拟行走、驾驶、飞行等形式；（2）自动漫游功能：自动漫游是在场景中设置一条路径，系统会沿着设置好的路径自动进行漫游。

在系统中对每次设置好的路径都可以进行储存，重复使用，也可以对已有路径进行修改、删除等操作。

（3）其它常用功能有：场景缩放功能，即进行定点区域场景的缩小放大，方便于整体和细节观察；漫游气候条件的可选择性，即在不同的气候、天气条件下实现漫游，更贴近人的真实感受；状态栏显示状态信息，即在漫游过程中，在状态栏中可以显示相关的信息，如经纬度坐标，地理坐标等信息。

◆模型分级模型精度级别分精细数据、标准数据、基础数据、体块等四种表现。

◆建筑模型制作规范（1）建筑模型的位置必须与甲方提供的CAD图纸中的位置精确一致，场景单位为米，模型轴心点必须在模型下表面中心。

（2）统一采用3DMAX8.0建模，在MAX软件中单位设置为Meter。

（3）模型分为精细模型和一般模型，具体制作划分根据甲方提供资料确定。

（其中政府、医院、大会堂、剧院等地标性高层公建一律按照精细数据制作）参考尺寸如下表：（4普通建筑，最后在MAX里统一整合，利用其导出转换成WRL或者FLT等格式。

（5）建筑模型要求把建筑的体量关系表现到位，能准确得表现建筑的特征，建筑结构超过0.5米的要用结构表现。

（6）建筑模型在保证形态特征的前提下应尽可能简单，模型面与面交接准确紧密，不可出现重叠、交叉、漏空等现象，不用的面要删除，所有可视面法线方向向外，建模过程中用过的辅助物体要删除掉，不要随场景一起导出。

（7）三维软件中物体复制尽量用Copy方式，少用关联等方式复制，物体镜像使用Copy方式，镜像后的物体必须用新建的Mesh物体塌陷，然后在Edit Mesh中的Element层级中删除Mesh物体，去掉镜像物体的镜像属性。

因为在三维软件中的运行数据是有局限的，所以我们建模标准是尽量节省模型面数，做到片面建模的标准，点线面做到精确捕捉，如遇两模型相接的情况，如水平相接或地面相接等，将看不见的接触面删除（如图，保证没有共面、相距太近的面和看不见的面。

提交模型中无用的点、线要删掉。

尽量不用布尔运算，不用镜像复制物体。

由于制作软件中偏离原心过远会出现捕捉、切割等命令的不精确，从而模型中会产生废点.线.面等，所以需在坐标原点附近制作模型。

两个在一起形成共面或高度差很小的模型之间不要穿插，图为穿插组合的模型，右边为没有穿插的模型）如图（8）当两个物体的面比较接近时，会出现共面的闪烁现象，将大面模型的共面区域掏空。

（9）一般建筑中厚度大于50cm的凸起或阳台要做出，物体的段数设置精简，在保证模型结构正确的情况下尽量优化，做到无‘无效面’与‘无用面’。

附件3x市三维仿真模型数据制作技术手册x市住房和城乡规划建设局2015年10月目录1引言 (1)1.1编写目的 (1)1.2编写内容 (1)1.3制作软件及相关工具 (1)2三维模型要求 (2)2.1坐标系与单位要求 (2)2.2材质设置要求 (2)2.3纹理设置要求 (2)2.4贴图要求 (3)2.5光效要求 (3)3三维建模总体流程 (4)3.1总体流程 (4)3.2建模原则与思路 (5)3.3数据采集与处理 (6)3.3.1素材采集 (6)3.3.2数据预处理 (6)3.4地形模型制作 (6)3.4.1内容 (20)3.4.2制作流程 (20)3.5建筑类模型制作 (6)3.5.1内容 (6)3.5.2制作流程 (7)3.6植被模型制作 (24)3.6.1内容 (24)3.6.2制作流程 (24)3.7规划控制数据模型制作 (27)3.7.1内容 (27)3.7.2制作流程 (28)3.8其他模型制作 (29)3.8.1内容 (29)3.8.2制作流程 (30)3.9数据输出与转换 (32)3.9.1数据输出 (32)3.9.2数据转换 (36)3.10数据检测 (37)3.10.1工具使用方法 (37)II1引言1.1编写目的本建模制作流程编写目的是指导系统开发建模人员和今后扩充或更新该系统模型数据库的技术人员进行建模工作和模型数据规整工作。

适用读者：系统分析人员、系统开发者、建模人员和扩充或更新该系统模型数据库的技术人员。

1.2编写内容本技术要求主要包括三维仿真模型的建模要求、总体流程、各类模型的制作与输出及相关注意事项。

1.3制作软件及相关工具三维模型数据制作是一个复杂的过程，根据系统与采集数据的不同，主要有以下几个：⏹AutoCAD2007或以上版本（用于原始数据整理）；⏹3Dmax9.0（用于三维模型数据制作）；⏹Photoshop（用于贴图纹理制作）；⏹MakeXPL工具（用于数据打包入库）。
