焊接质量检验方法和规范标准焊接质量检验方法和标准本文旨在规定焊接产品的表面质量和焊接质量，以确保产品能够满足客户的要求，并适用于焊接产品的质量认可。

生产部门和品质部门可参照本准则对焊接产品进行检验。

一、熔化极焊接表面质量检验方法和标准CO2保护焊的表面质量评价主要是对焊缝外观的评价，包括焊缝均匀性、假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝数量、长度和位置是否符合工艺要求。

具体评价标准详见下表：缺陷类型说明评价标准假焊未熔合、未连接焊缝中断等焊接缺陷（不能保证工艺要求的焊缝长度）不允许气孔焊点表面有气孔不允许穿孔焊缝表面不允许有穿孔裂纹焊缝中出现开裂现象不允许夹渣固体封入物不允许咬边焊缝与母材之间的过度太剧烈H≤0.5mm允许 H＞0.5mm不允许烧穿母材被烧透不允许飞溅金属液滴飞出在有功能和外观要求的区域，不允许有焊接飞溅的存在此外，过高的焊缝凸起、焊缝太大H值不允许超过3mm，位置偏离焊缝位置不准不允许，配合不良板材间隙太大H值不允许超过2mm。

二、焊缝质量标准为保证焊接产品的质量，需要检查焊接材料是否符合设计要求和有关标准的规定，并检查焊工的合格证和考核日期。

I、II级焊缝必须经过探伤检验，并应符合设计要求和施工及验收规范的规定，检验焊缝探伤报告。

焊缝表面的I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

II级焊缝不得有表面气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边、未焊满等缺陷。

焊缝外观方面，焊缝外形要均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

表面气孔方面，I、II级焊缝不允许，III级焊缝每50MM长度焊缝内允许直径≤0.4t，气孔2个，气孔间距≤6倍孔径。

咬边方面，I级焊缝不允许，II级焊缝咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

III级焊缝咬边深度≤0.1t，且≤1mm。

其中，t为连接处较薄的板厚。

焊接质量、试验及检验标准1.钢材试验★ GB1954-1980 镍铬奥氏体不锈钢铁素体含量测定方法★ GB6803-1986 铁素体钢的无塑性转变温度落锤试验方法★ GB2791-1982 碳素钢和低合金钢断口试验方法2.焊接性试验★ GB4675.1-1984 焊接性试验斜Y型坡口焊接裂纹试验方法★GB4675.2-1984 焊接性试验搭接接头（ CTS ）焊接裂纹试验方法★ GB4675.3-1984 焊接性试验 T型接头焊接裂纹试验方法★ GB4675.4-1984 焊接性试验压板对接（FISCO ) 焊接裂纹试验方法★ GB4675.5-1984 焊接热影响区最高硬度试验方法★ GB9447-1988 焊接接头疲劳裂纹扩展速率试验方法★ GB2358-1980 裂纹张开位移（COD）试验方法★ GB7032-1986 T 型角焊接头弯曲试验方法★ GB9446-1988 焊接用插销冷裂纹试验方法★ GB4909.12-1985 裸电线试验方法镀层可焊性试验焊球法★ GB2424.17-1982 电工电子产品基本环境试验规程锡焊导则★ GB4074.26-1983 漆包线试验方法焊锡试验★ JB/ZQ3690 钢板可焊性试验方法★ SJ1798-1981 印制板可焊性测试方法3.力学性能试验方法★ GB2649-1989 焊接接头力学性能试验取样方法★GB2650-1989 焊接接头冲击试验方法★ GB2651-1989 焊接接头拉伸试验方法★ GB2652-1989 焊缝及熔敷金属拉伸试验方法★ GB2653-1989 焊接接头弯曲及压扁试验方法★GB2654-1989 焊接接头及堆焊金属硬度试验方法★GB2655-1989 焊接接头应变时效敏感性试验方法★ GB2656-1981 焊接接头和焊缝金属的疲劳试验方法★ GB11363-1989 釺焊接头强度试验方法★ GB8619-1989 釺缝强度试验方法4. 焊机材料试验★ GB3731-1983 涂料焊条效率、金属回收率和熔敷系数的测定★GB3965-1983 电焊条熔敷金属中扩散氢测定方法★ GB8454-1987 焊条用还原钛铁矿粉中亚铁量的测定★ GB5292.1-1985 熔炼焊剂化学分析方法重量法测定二氧化硅量★ GB5292.2-1985 熔炼焊剂化学分析方法电位滴定法测定氧化锰量★ GB292.3-1985 熔炼焊剂化学分析方法高锰酸盐光度法测定氧化锰量★ GB5292.4-1985 熔炼焊剂化学分析方法 EDTA容量法测定氧化铝量★ GB5292.5-1985 熔炼焊剂化学分析方法磺基水杨酸光度法测定氧化铁量★ GB5292.6-1985 熔炼焊剂化学分析方法热解法测定氧化钙量★GB5292.7-1985 熔炼焊剂及化学分析法氟氯化铅-EDTA容量法测定氟化钙量★ GB5292.8-1985 熔炼焊剂及化学分析法钼蓝光度法测定磷量★ GB5292.9-1985 熔炼焊剂及化学分析方法火焰光度法测定氧化钠、氧化钾量★ GB5292.10-1985 熔炼焊剂及化学分析法燃烧-库伦法测定碳量★ GB5292.11-1985 熔炼焊剂及化学分析法燃烧-碘量法测定流量★GB5292.12-1985 熔炼焊剂及化学分析法 EDTA容量法测定氧化钙、氧化镁量★ GB11364-1989 钎焊材料铺展性及填缝性试验方法★ GB4907.1-1985 电子器件用金、银及其合金釺焊料试验方法清洁性检验方法★ GB4907.2-1985 电子器件用金、银及其合金釺焊料试验方法溅散性试验方法★ JB3169-1982 喷焊合金粉末硬度力度检测★ JB3170-1982 喷焊合金粉末化学成分分析方法5.焊接检验★ GB/T12604.1-2005 无损检测术语超声检测★ GB/T12604.2-2005 无损检测术语射线检测★ GB/T12604.3-2005 无损检测术语渗透检测★ GB/T12604.4-2005 无损检测术语声发射检测★GB/T12604.5-2005 无损检测术语磁粉检测★ GB/T12604.6-2005 无损检测术语涡流检测★ GB5618-1985 线性象质计★ GB3323-1987 钢熔化对接接头射线照相和质量分级★ GB/T12605-1990 钢管环缝熔化焊对接接头射线透照工艺和质量分级★ GB11343-1989 接触式超声斜射探伤方法★ GB11344-1989 接触式超声波脉冲回波法测厚★ GB11345-1989 钢焊缝手工超声波探伤方法和探伤结果的分级★ GB2970-1982 中厚钢板超声波探伤方法★ JB1152-1981 锅炉和钢制压力容器对接焊缝超声波探伤★CB827-1980 船体焊缝超声波探伤★ GB10866-1989 锅炉受压元件焊接接头金相和断口检验方法★ GB11809-1989 核燃料棒焊缝金相检验★ZBJ04005-1987 渗透探伤方法★ ZBJ04003-1987 控制渗透探伤材料质量的方法★ JB3965-1985 钢制压力容器磁粉探伤★EJ187-1980 磁粉探伤标准★EJ186-1980 着色探伤标准★ JB/ZQ3692 焊接熔透量的钻孔检验方法★ JB/ZQ3693 钢焊缝内部缺陷的破断试验方法★GB11373-1989 热喷涂涂层厚度的无损检测方法★ EJ188-1980 焊缝真空盒检漏操作规程★JB1612-1982 锅炉水压试验技术条件★ GB9251-1988 气瓶水压试验方法★ GB9252-1988 气瓶疲劳试验方法★GB12135-1989 气瓶定期检查站技术条件★ GB12137-1989 气瓶密封性试验方法★ GB11639-1989 溶解乙炔气瓶多孔填料技术指标测定方法★ GB7446-1987 氢气检验方法★ GB4843-1984 氩气检验方法★ GB4845-1984 氮气检验方法6.焊接质量★ GB6416-1986 影响钢熔化焊接头质量的技术因素★ GB6417-1986 金属熔化焊焊缝缺陷分类及说明★ TJ12.1-1981 建筑机械焊接质量规定★ JB/ZQ3679 焊接部位的质量★ JB/ZQ3680 焊缝外观质量★ JB/TQ330-1983 通风机焊接质量检验★ CB999-1982 船体焊缝表面质量检验方法★JB3223-1983 焊条质量管理规程7.其他★ GB8923-1983 涂装前钢材表面锈蚀等级和除锈等级★ GB1223-1975 不锈耐酸钢晶间腐蚀倾向试验方法★GB4334.1-1984 不锈钢10%草酸浸蚀试验方法★ GB4334.2-1984 不锈钢硫酸-硫酸铁腐蚀试验方法★ GB4334.3-1984 不锈钢65%硝酸腐蚀试验方法★GB4334.4-1984 不锈钢硝酸-氢氟酸腐蚀试验方法★GB4334.5-1984 不锈钢硫酸-硫酸铜腐蚀试验方法★ GB4334.6-1984 不锈钢5%硫酸腐蚀试验方法★ GB4334.7-1984 不锈钢三氯化铁腐蚀方法★GB4334.8-1984 不锈钢42%氯化镁腐蚀试验方法★ GB4334.9-1984 不锈钢点蚀电位测定法焊接技术条件、质量检验、工艺评定标准集本篇是《焊接材料资料汇编》第五篇。

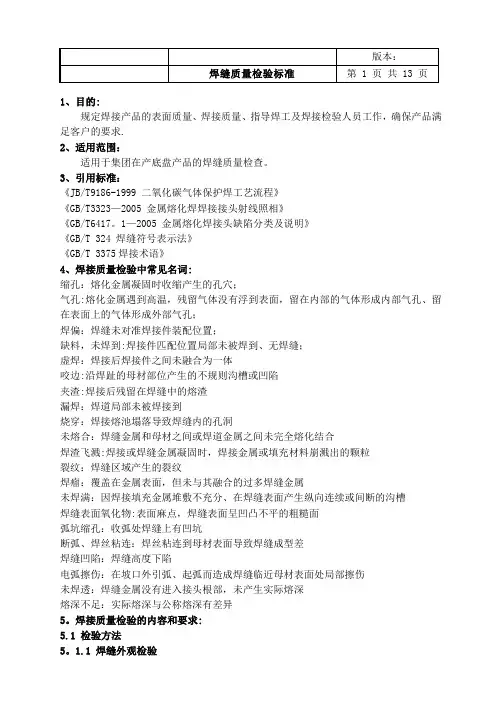

1、目的:规定焊接产品的表面质量、焊接质量、指导焊工及焊接检验人员工作，确保产品满足客户的要求.2、适用范围：适用于集团在产底盘产品的焊缝质量检查。

3、引用标准：《JB/T9186-1999 二氧化碳气体保护焊工艺流程》《GB/T3323—2005 金属熔化焊焊接接头射线照相》《GB/T6417。

1—2005 金属熔化焊接头缺陷分类及说明》《GB/T 324 焊缝符号表示法》《GB/T 3375焊接术语》4、焊接质量检验中常见名词:缩孔：熔化金属凝固时收缩产生的孔穴；气孔:熔化金属遇到高温，残留气体没有浮到表面，留在内部的气体形成内部气孔、留在表面上的气体形成外部气孔；焊偏：焊缝未对准焊接件装配位置；缺料，未焊到:焊接件匹配位置局部未被焊到、无焊缝；虚焊：焊接后焊接件之间未融合为一体咬边:沿焊趾的母材部位产生的不规则沟槽或凹陷夹渣:焊接后残留在焊缝中的熔渣漏焊：焊道局部未被焊接到烧穿：焊接熔池塌落导致焊缝内的孔洞未熔合：焊缝金属和母材之间或焊道金属之间未完全熔化结合焊渣飞溅:焊接或焊缝金属凝固时，焊接金属或填充材料崩溅出的颗粒裂纹：焊缝区域产生的裂纹焊瘤：覆盖在金属表面，但未与其融合的过多焊缝金属未焊满：因焊接填充金属堆敷不充分、在焊缝表面产生纵向连续或间断的沟槽焊缝表面氧化物:表面麻点，焊缝表面呈凹凸不平的粗糙面弧坑缩孔：收弧处焊缝上有凹坑断弧、焊丝粘连：焊丝粘连到母材表面导致焊缝成型差焊缝凹陷：焊缝高度下陷电弧擦伤：在坡口外引弧、起弧而造成焊缝临近母材表面处局部擦伤未焊透：焊缝金属没有进入接头根部，未产生实际熔深熔深不足：实际熔深与公称熔深有差异5。

焊接质量检验的内容和要求:5.1 检验方法5。

1.1 焊缝外观检验焊缝外观检验主要包含以下三种：5。

1。

1.1肉眼观察（也叫感官检查）,目前拓普工厂一般采用此方法；5。

1。

1。

2使用放大镜检验,放大倍数以5倍为限；5。

1。

1。

3渗透探伤：采用荧光染料（荧光法）或红色染料(着色法）的渗透剂的渗透作用，显示缺陷痕迹的无损检验法。

1．适用范围本标准适用于公司工程机械结构件焊接部分的外观检验。

2．适用范围的限制1）本标准只做为焊接部位肉眼检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。

但是，无损检测中表面浸透探伤也可适用本标准。

2）本标准检查项目中，对图纸中明确规定的缺陷，应满足图纸要求为原则。

3）图纸中未注焊接符号处，多余进行焊接的，原则上不允许。

4）对重复缺陷的判定参考3.17）项检查项目5）对超出检查标准的焊接缺陷，应进行必要的返修，返修结束后重新进行检查。

3．焊接部外观检查项目1）焊角尺寸（LEG LENGTH）2）咬边（UNDER CUT）3）焊缝表面气孔（BEAD表面BLOW HOLE）4）焊瘤（OVER LAP）5）未焊透6）背面余高（烧穿：BURN THROUGH）7）未熔合8）裂纹（CRACK）9）弧坑（CRATER）10）焊缝连接11）电弧损伤（ARC STRIKE）12）焊缝形状13）焊脚不对称14）飞溅（SPATTER）15）连接部错边16）漏焊17）重复缺陷18）焊缝打磨4．检查标准1）焊脚尺寸a．图纸标有焊脚尺寸的焊脚尺寸公差：SPEC：+25.0%0.0%（例：焊脚为10mm时，允许值为10~12.5mm，焊脚尺寸不允许有负公差）——上述公差的情况对b项同样适用。

b．图纸未注焊脚尺寸时（单位：mm）——焊缝表面连续出现的线状或群集状气孔，与它的大小和数量无关，均判为不合格。

——点焊及弧坑气孔根据上述基准检查，对焊接下一到工序带来障碍时，不允许。

4）焊瘤（OVERLAP）5）末焊透——适用外观上可以进行检查的角焊缝及对接焊焊缝末端部位（单位mm）7）末熔合——适用于，从外观上可以检查的部位——由于母材分层引起的也适用本标准9）弧坑——弧坑裂纹不允许，需要返修10）焊缝连接12）焊缝形状——适用于图纸中标注的等角焊缝14）飞溅15）错边——与部位无关，均判为不合格。

焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。

2责任生产部门，品质部门可参照本准则对焊接产品进行检验。

一、熔化极焊接表面质量检验方法和标准C O2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表缺陷类型说明评价标准假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能保证工艺要求的焊缝长度）不允许气孔焊点表面有穿孔焊缝表面不允许有气孔裂纹焊缝中出现开裂现象不允许夹渣固体封入物不允许咬边焊缝与母材之间的过度太剧烈H≤0.5mm允许H＞0.5m m不允许烧穿母材被烧透不允许飞溅金属液滴飞出在有功能和外观要求的区域，不允许有焊接飞溅的存在过高的焊缝凸起焊缝太大H值不允许超过3mm位置偏离焊缝位置不准不允许配合不良板材间隙太大H值不允许超过2mm二、焊缝质量标准保证项目1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。

3、I 、II级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检验焊缝探伤报告焊缝表面I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

II级焊缝不得有表面气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边，未焊满等缺陷基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

表面气孔：I、II级焊缝不允许；III级焊缝每50MM长度焊缝内允许直径≤0.4t；气孔2个，气孔间距≤6倍孔径咬边：I级焊缝不允许。

II级焊缝：咬边深度≤0.05t,且≤0.5mm,连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

III级焊缝：咬边深度≤0.1t,，且≤1mm。

焊缝外表质量〔观感〕检查记录表编号：0203-TFEN-HJ-0单位工程名称SO?吸收系统标准号分局部项名称吸收塔安装工程类别D-2钢材牌号Q235-B焊丝部件规格钢板T=6、T=22焊条(J422 )焊工代号LG499/LG4577焊缝总数381米焊口编号范围接头清理焊缝成型表露缺陷缺陷处理情况焊工签字检查日期3D01-01√//3D01-09√//3D01-12√//3D01-14√//3D01-16√//3D01-22√//检3D01-26√// 3D01-32√//查3D01-40√// 3D01-47√//记3D01-55√// 3D01-59√//录3D01-63√// 3D01-72√//3D01-82√//3D01-88√//以下空白自检确认意见：上述焊缝外表观感检查已完成，检焊缝外表无气孔、夹渣、裂纹、未熔合，外表施工作业单位复查意见：经复查上述焊缝外表质量符合焊接质量验收及评价规程中表要求查质量符合要求。

结论班〔组长〕长：年月日二级质检员：注：本表仅作为外表质量观感检查用，“接头已清理〞和“焊缝成型〞符合要求时，以“表露缺陷，应标注具体的焊口编号：缺陷及处理情况应据实填写.年月日√〞表示：如有焊接工程外观质量测量检查记录表 编号：0203-TFEN-HJ-0单位工程名称 SO?吸收系统 标准号分局部项名称吸收塔安装工程类别 D-2 检查焊口编号 0203-JL-TFEN-MT-01接头数量381米类 检查测量检 验 项 目焊缝 焊缝 焊缝宽 焊脚检查别焊口编号错边角变形表露缺陷成型 余高窄差咬边结论尺寸3D01-01 优良 / 无 无 合格3D01-09 优良 / 无 无 合格3D01-12 优良 / 无 无 合格3D01-14 优良 / 无 无 合格3D01-16 优良 / 无 无 合格3D01-22 优良 / 无 无 合格3D01-26 优良 / 无 无 合格抽 3D01-32优良/ 无 无 合格3D01-40 优良/ 无无 合格样3D01-47 优良/ 无无 合格测3D01-55 优良/ 无无 合格量3D01-59 优良/ 无无 合格检3D01-63 优良 / 无无 合格查3D01-72 优良/ 无无 合格记3D01-82 优良/ 无无 合格录3D01-88优良/无无合格以下空白抽样汇总 检验点数 16 合格数 16 优良数 16施工作业单位检查意见：经外观质量测量检查， 质量部门复查意见：经外观质量测量检查，上述上述16只焊口符合焊接质量验收及评价规程中16只焊口符合焊接质量验收及评价规程中表合格 检 表合格标准，评定为 合格焊口标准，评定为合格焊口验结论二级质检员： 年 月 日 三级质检员： 年 月 日焊接工程质量分批验收记录表编号：0203-HJ-01单位工程名称SO?吸收系统 标准号分项工程名称#3机组吸收塔安装工程类别 D-23D01-01、3D01-09、3D01-12、3D01-14、接头数量96本批焊口编号3D01-16、3D01-22、3D01-26、3D01-32、施工单位□3D01-40、3D01-47、3D01-55、3D01-59、〔或验收部位〕验收单位3D01-63、3D01-72、3D01-82、3D01-88监理单位□无损检测结论光谱复查结论其他检测热处理记录外观质量文件资料情况检查结论MT 合格符合要求/ 记录齐全优良标准齐全类 检查测量检验工程检查 焊缝 焊缝 焊缝宽焊脚表露别焊口编号 错边结论成型 余高窄差咬边角变形尺寸缺陷3D01-01 优良 / 无 无 合格3D01-09 优良 / 无 无 合格3D01-12 优良 / 无 无 合格3D01-14 优良 / 无 无 合格表 3D01-16 优良 / 无 无 合格面 3D01-22 优良 / 无 无 合格质 3D01-26 优良 / 无 无 合格量 3D01-32 优良 / 无 无 合格验 3D01-40 优良 / 无 无 合格收 3D01-47 优良 / 无 无 合格抽 3D01-55 优良 / 无 无 合格查 3D01-59 优良 / 无 无 合格记 3D01-63 优良 / 无 无 合格录3D01-72 优良 / 无 无 合格3D01-82 优良 / 无 无 合格3D01-88 优良/无无合格以下空白抽样汇总 检验点数 16 合格数 16优良数 /验收 本批焊接工程质量验收组成员共 3人，有栗军担任本批验收组负责人， 负责抽查测量人员为聂立 记录 英、王国军按表检测，对这批焊缝 100％观感质量检查，试验结果及记录数量验收后按实际抽查事项 工程及抽查结果到达合格标准，验收意见：施工班组代表： 年 月 日 作业单位代表： 年 月 日 质量部门代表：年 月 日监理单位代表：年月日焊接分项工程综合质量验收评定表编号：0203-HJ-0单位工程名称SO?吸收系统验评施工单位□分项工程名称#3机组吸收塔安装监理单位□单位标准号建设单位□工程类别验收批数分批验收结论验收抽查数合格数优良数D-2实际数合格16/16以下空白评定工程总焊口数实检焊口数检验比例评定抽优良数评定结论〔个〕〔个〕〔%〕查数〔合格数〕观感检查96961001616优良质测量检查9616≥233优良量超声//////评射线//////定光谱961633优良记硬度//////录金相//////表MT96961001616优良PT//////以下空白综合本分项工程是#3机组吸收塔底板焊口共381米，分批验收施工单位的外观质量测量检查抽查了其质量中16只，均合格并到达优良标准；检查本分项工程的各项检查报告及规定的相关文件齐全，焊验收接工程质量分批验收资料齐全。

焊缝外观质量检验标准2022-05—012022 —03-01 发布目次目次 (I)前言 (II)焊缝外观质量检验标准 (3)1 范围 (3)2 引用文件 (3)3 术语和定义 (3)3.1 可视面 (3)3.2 非可视面 (3)4 符号 (3)5 焊缝分类及质量等级 (3)5.1 焊缝分类 (4)5.2 焊缝质量等级 (4)5.3 图样标记 (4)6 焊缝外观质量检验规则 (4)6.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

(4)6。

2 质量检验部门按图纸、工艺文件上规定，区分焊缝类别，根据表4 和表 5 的要求对焊接件是否合格进行抽检。

(4)6.3 焊缝外观质量检验中不同焊缝类别的检验比例见表 3: (4)7 焊缝外观质量检验项目和要求 (4)前言——制定本《焊缝外观质量检验标准》目的为公司内部确定焊缝外观质量缺陷以及采取补救措施提供依据，仅供公司内部使用.——本《焊缝外观质量检验标准》按照GB/T 1.1—2022给出的规则以及参考网络上提供的公开资料起草。

-—本《焊缝外观质量检验标准》将焊缝按重要度分为A、B、C、D 四类焊缝,根据不同的焊缝要求，制定要求.--使用图示和图表的方式给出标准，直观易判断。

——检验时根据所选定的类型和质量等级,检验焊缝是否合格。

-—使用图样标注说明.——本《焊缝外观质量检验标准》将焊缝外观质量缺陷分为：表面气孔、表面夹渣、飞溅、裂纹、弧坑缩孔、电弧擦伤、焊缝成形、焊缝余高、未焊满及凹坑、错边、焊瘤、咬边、焊缝沿长度方向宽窄差、焊缝宽度尺寸偏差、焊缝边缘直线度、焊缝表面凹凸、根部收缩、未焊透、未熔合、根部下塌、焊缝边缘直线度、角焊缝宽度尺寸偏差、焊缝超厚、焊缝减薄、凸度过大或者凹度过大、不等边、焊脚尺寸差。

焊缝外观质量检验标准1 范围气体保护焊和埋弧焊的焊缝外观质量要求.本《焊缝外观质量检验标准》规定了手工电弧焊、 CO2本《焊缝外观质量检验标准》合用于产品图纸或者工艺文件中无特殊要求的焊接件。

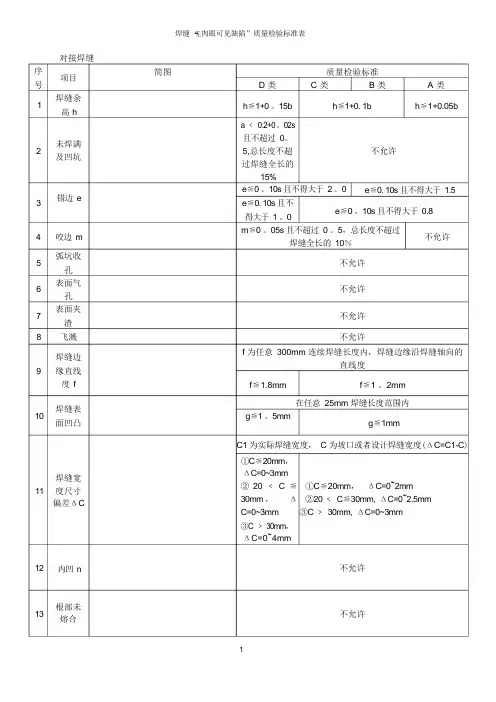

对接焊缝序号1 2 34 5 6 7 8 910111213项目焊缝余高h未焊满及凹坑错边e咬边m弧坑收孔表面气孔表面夹渣飞溅焊缝边缘直线度f焊缝表面凹凸焊缝宽度尺寸偏差ΔC内凹n根部未熔合质量检验标准C 类 B 类h≦1+0. 1ba﹤0.2+0。

02s且不超过0。

5,总长度不超过焊缝全长的15%e≦0 。

10s 且不得大于2 。

0不允许e≦0. 10s 且不得大于1.5e≦0. 10s 且不得大于1 。

0m≦0 。

05s 且不超过0 。

5，总长度不超过焊缝全长的10％不允许不允许不允许不允许f 为任意300mm 连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度f≦1.8mm f≦1 。

2mm在任意25mm 焊缝长度范围内g≦1 。

5mmC1 为实际焊缝宽度，C 为坡口或者设计焊缝宽度(ΔC=C1-C)①C≦20mm，ΔC=0~3mm② 20 ﹤C ≦ ①C≦20mm，ΔC=0~2mm30mm ，Δ ②20 ﹤C≦30mm, ΔC=0~2.5mmC=0~3mm ③C ﹥30mm, ΔC=0~3mm③C﹥30mm，ΔC=0~4mm不允许不允许D 类h≦1+0 。

15bA 类h≦1+0.05b e≦0 。

10s 且不得大于0.8g≦1mm不允许简图N ≦0。

05 且不超过 0.5，总 不允许长度不超过焊缝全长的 5%H ≦1+0。

3b 且小于 3不允许不允许在焊缝接头的外面及母材表面上焊缝过渡圆滑，焊波均匀、细密、接头匀直达到 GB11345-89 规定的Ⅰ级(设计无要求时)达到 GB3323-87 规 达到 GB3323—87 规定的Ⅰ级(设计根据设计要求进行定的Ⅱ级 无要求时)液压零件的焊缝 (例如液压油箱、 高以 1。

5 倍的工作压力试压无渗漏要求进行检验压力不高的密封焊缝 (例如油箱、 水 箱)注： 1、未注单位为mm2、本标准合用于手工电弧焊温和体保护焊，其它焊缝可参照执行。

A 类对接焊缝质量检验标准表项目焊缝余高ha ﹤ 0.2+0。

1、目的：规定焊接产品的表面质量、焊接质量、指导焊工及焊接检验人员工作，确保产品满足客户的要求。

2、适用范围：适用于集团在产底盘产品的焊缝质量检查。

3、引用标准：《JB/T9186-1999 二氧化碳气体保护焊工艺流程》《GB/T3323-2005 金属熔化焊焊接接头射线照相》《GB/ 金属熔化焊接头缺陷分类及说明》《GB/T 324 焊缝符号表示法》《GB/T 3375焊接术语》4、焊接质量检验中常见名词：缩孔：熔化金属凝固时收缩产生的孔穴；气孔：熔化金属遇到高温，残留气体没有浮到表面，留在内部的气体形成内部气孔、留在表面上的气体形成外部气孔；焊偏：焊缝未对准焊接件装配位置；缺料，未焊到：焊接件匹配位置局部未被焊到、无焊缝；虚焊：焊接后焊接件之间未融合为一体咬边：沿焊趾的母材部位产生的不规则沟槽或凹陷夹渣：焊接后残留在焊缝中的熔渣漏焊：焊道局部未被焊接到烧穿：焊接熔池塌落导致焊缝内的孔洞未熔合：焊缝金属和母材之间或焊道金属之间未完全熔化结合焊渣飞溅：焊接或焊缝金属凝固时，焊接金属或填充材料崩溅出的颗粒裂纹：焊缝区域产生的裂纹焊瘤：覆盖在金属表面，但未与其融合的过多焊缝金属未焊满：因焊接填充金属堆敷不充分、在焊缝表面产生纵向连续或间断的沟槽焊缝表面氧化物：表面麻点，焊缝表面呈凹凸不平的粗糙面弧坑缩孔：收弧处焊缝上有凹坑断弧、焊丝粘连：焊丝粘连到母材表面导致焊缝成型差焊缝凹陷：焊缝高度下陷电弧擦伤：在坡口外引弧、起弧而造成焊缝临近母材表面处局部擦伤未焊透：焊缝金属没有进入接头根部，未产生实际熔深熔深不足：实际熔深与公称熔深有差异5.焊接质量检验的内容和要求：检验方法焊缝外观检验焊缝外观检验主要包含以下三种：肉眼观察（也叫感官检查），目前拓普工厂一般采用此方法；使用放大镜检验，放大倍数以5倍为限；渗透探伤：采用荧光染料（荧光法）或红色染料（着色法）的渗透剂的渗透作用，显示缺陷痕迹的无损检验法。

焊前检验焊前检验是指焊件投产前应进行的检验工作，是焊接检验的第一阶段，其目的是预先防止和减少焊接时产生缺陷的可能性。

焊接质量检验标准1.原材料检验：在焊接前必须查明牌号和性能，要符合技术要求，牌号正确，性能合格。

2.焊接材料（电焊条）检验：根据原材料的特性选择正确的焊条焊接，做到合理选用，正确保管和使用。

3.对接接头的平面度要求：如下图所示对接接头的平面度f在200mm长度上不应超过板厚的10%，但不得大于4mm。

4.对接接头错边要求：如下图所示对接接头两板平面错边（即边缘偏差）h不应超过板厚的15%，但不得大于4mm。

5.工件需要热处理应在精加工以前进行。

6.加工好的工件表面应没有粗大的刀痕，工件尺寸应符合公差要求，不应有弯曲变形。

7.装配质量的检查：为了保证装配质量，焊接区应清理干净，特别是坡口的加工及其表面状况会严重影响焊缝质量。

①坡口尺寸在加工后应符合设计要求，而且在整条焊缝长度上应均匀一致；②坡口边缘在加工后应平整光洁，采用氧气切割时，坡口两侧的棱角不应熔化；③对于坡口上及其附近的污物，如：油漆、铁锈、油脂、水分、气割的熔渣等均应在焊前清理干净。

④点固焊时应注意检查焊缝的对口间隙、错口和中心线偏斜程度。

⑤只有在确保装配质量、符合设计规定的要求后才能进行焊接。

8．焊接质量评定标准根据《钢熔化焊对接接头射线照相和质量分级》（GB3323-87）的规定，焊接质量的分级根据缺陷的性质和数量、焊缝质量分为四级：Ⅰ级焊缝内应无裂纹、未溶合、未焊透和条状夹渣；Ⅱ级焊缝内应无裂纹、未溶合、未焊透；Ⅲ级焊缝内应无裂纹、未溶合以及双面焊和加垫板的单面中未焊透；焊缝缺陷超过Ⅲ级者为Ⅳ级。

①圆形缺陷分级长宽比小于或等于3的缺陷定义为圆形缺陷。

他们可以是圆形、椭圆形、锥形或带有尾巴（在测定尺寸时应包括尾部）等不规则的形状。

包括气孔、夹渣和夹钨。

圆形缺陷分级是根据评定区域内圆形缺陷存在的点数来决定的，评定区域的大小根据母材厚度（T）选定并应选在缺陷最严重的部位。

评定圆形缺陷时应将缺陷尺寸换算成缺陷点数，详见下表：缺陷点数换算表当圆形缺陷的长径在母材厚度T≤25mm时，小于0.5mm；25mm<T≤50mm时，小于0.7mm；T>50mm，缺陷的长径小于1.4%T时，可以不计点数。
