LED半导体照明技术存在的问题及优化策略分析随着LED半导体照明技术的发展，越来越多的项目采用了这种新型的照明方案。

然而，这种技术仍然存在一些问题，需要解决。

本文将探讨LED半导体照明技术存在的问题及优化策略分析。

问题一：颜色温度不稳定LED发光的颜色与电流和温度密切相关，而LED照明系统中灯珠之间的温度差异可能导致色温不同步。

长时间使用后，LED的发光效率会随着温度升高而降低，这也会影响到整个照明系统的效果。

解决策略：1.使用具有更高发光效率和更广光谱的LED芯片。

2.使用恰当的散热器，降低LED温度，保持稳定性。

3.使用颜色稳定性更好的LED灯珠或使用定制的发光二极管（LED）。

4.使用智能照明控制系统来使LED的色温和亮度更加稳定。

问题二：光学效率低当前LED半导体照明技术的光电转换效率仍然相对较低，一部分光线因总反射而损失，另一部分光线由于金属反射而损失。

1.选择高品质的聚光灯罩或透镜以确保光线的正确转移。

2.使用精密的光学设计，优化光线传输路径，充分利用LED发光的方向性。

3.设计与LED芯片匹配的电路板和散热器。

问题三：耐用性差尽管LED照明具有长寿命和较低的维护成本，但在实际使用中仍然存在寿命短、易损坏和耐用性差的问题。

1.使用高品质的LED灯珠和发光二极管，以增强灯具的耐用性和性能稳定性。

2.加装防水和防尘板，以保护LED照明设备免受环境因素的影响。

3.安装智能照明控制系统，以更好地监测和保护LED照明设备。

问题四：成本依旧较高虽然LED半导体照明技术价格已有所降低，但相比传统照明设备仍要贵得多。

1.推广LED半导体照明技术的应用，提高其市场份额，降低生产成本。

2.从国内外知名品牌购买零部件和原材料，以获得更佳的产品性价比。

3.加强智能照明控制系统的应用和管理，以降低能耗和维护费用。

总之，LED半导体照明技术将会是未来照明行业的主要选择，但其仍有存在的问题需要解决。

加强科研力度，开发更优秀的照明技术，并在技术和应用上不断完善，才能推动LED半导体照明技术在全世界范围内得到广泛应用。

LED芯片的发光性能分析与优化LED芯片作为目前最为先进、使用范围最广泛的光电器件之一，已经成为了人们日常生活中不可或缺的一部分。

然而，就像任何一种科技产品一样，LED芯片在不断发展中也存在着一系列的问题和局限性。

其中，LED芯片的发光性能就是一个比较突出的问题。

一、LED芯片的发光性能问题在LED芯片的使用过程中，其中最为关键的性能便是发光性能。

LED芯片的发光亮度、光谱、颜色温度、亮度均匀性等方面的问题，直接关系到人们的视觉效果和使用感受。

而LED芯片的发光性能问题主要表现在以下几个方面：1、发光效率低下：LED芯片的发光效率虽然比传统光源要高，但是却还存在着不足之处。

LED芯片的发光效率主要受到其发光材料、制程技术、芯片封装等方面的影响。

2、色温不匹配：LED芯片的色温不匹配，在使用过程中很容易出现发光不均匀的问题，给人们的视觉造成不良影响。

3、色彩还原差：由于光谱不连续，LED芯片的色彩还原差也会直接影响到人们的视觉效果。

在部分应用场合，LED芯片的这一问题甚至会造成严重后果。

4、光衰问题：光衰是LED芯片性能的常见问题，随着发光时间的延长，LED芯片的亮度逐渐降低。

在保证长期使用效果的前提下，提高LED芯片的光衰寿命，也是当前LED芯片技术研发的一项重要目标。

二、优化LED芯片的发光性能针对LED芯片发光性能存在的问题，技术研发领域对其进行了长期的研究，逐步取得了一系列的优化成果。

下面，我们将从几个方面看一看，如何优化LED芯片的发光性能。

1、选用高效发光材料LED芯片的发光效率主要受其发光材料的影响，如果能够选用更加优质、高效的发光材料，便可以直接提高LED芯片的整体性能。

常用的LED发光材料有氮化镓（GaN）、氮化铝（AlN）等，这些材料的选择和应用能够有效减少光损耗，提高LED芯片的发光效率。

2、改进制程技术制程技术是影响LED芯片发光性能的另一个主要因素。

通过对制程技术的优化和改进，可以提高LED芯片的制造精度和制造效率，从而提高LED芯片的发光性能。

LED封装过程中的出现的问题以及解决方法LED生產过程中所使用的环氧树脂(Epoxy)，是业界製作產品时的重点之一，以下是LED製程中个别不良现象的处理方法：一、因硬化不良而引起裂化现象：硬化物中有裂化发生。

原因：硬化时間短，烤箱之温度不均匀。

处理方法：1.测定T间是否有硬化不良之现象。

2.确认烤箱内部之实际温度。

3.确认烤箱内部之温度是否均匀。

二、因搅拦不良而引起异常发生现象：同一旬支架上之灯泡上有著色现象或T间，胶化时間不均一。

原因：搅拦时，未将搅拦容器之壁面及底部死角部分均一搅拦。

处理方法：再次搅拦。

三、气泡残留现象：真空胶泡时，一直气泡產生。

原因：1.树脂及硬化剂预热过高。

2.增粘后进入注型物中之气泡难以脱泡。

处理方法：1.树脂预热至40~50℃2.硬化剂通常不预热。

四、著色剂之异常发生现象：使用同一批或同一罐之著色剂后，其顏色却不同，製品中有点状之裂现象。

原因：1.著色剂中有结晶状发生。

2.浓度不均，结晶沉降反致。

处理方法：易结晶，使用前100~120 ℃加热溶解后再使用。

五、光扩散剂之异常发生现象：DP-500不易分散，扩散剂在灯泡内沉降，以致有影子出现。

原因：添加沉降防止剂变性不同分散不易。

处理方法：加强搅拦。

六、硬化剂之吸湿之异常发生现象：1.有浮游或沉降之不溶解物。

2.不透明成乳白色。

原因：1.因水酸化后成白色结晶。

2.使用后长期放置。

3.瓶盖未架锁紧。

处理方法：1.使用前确认有无水酸化现象。

2.防湿措施。

七、Display case 中有气泡残留现象：长时間脱泡后製品中仍有气泡残留。

原因：1.增粘效果现象发生，不易脱泡。

2. Display case之封胶用粘著胶带有问题。

处理方法：1.确认预热温度搅拦时間，真空脱泡之时間,真空度。

2.真空度不可过高。

3.树脂过当预热。

4.灌胶前case预热。

八、在长烤硬化时有变色(著色)现象现象：短烤离模后，长烤硬化时有变色(著色)现象。

原因：1.烤箱局部部分温度过高。

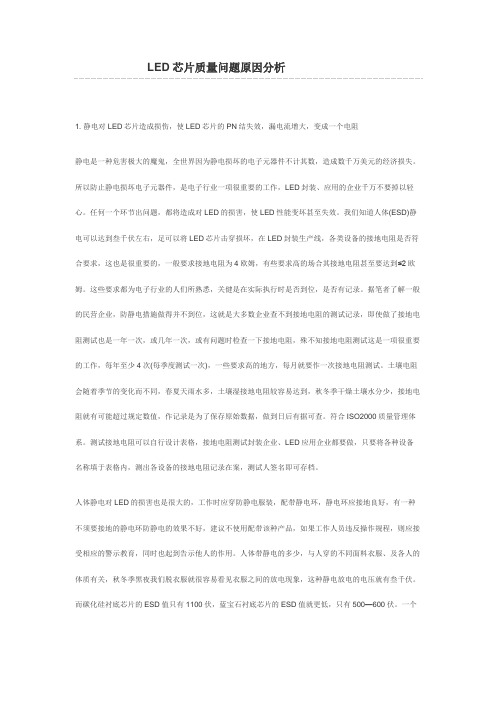

LED芯片质量问题原因分析1. 静电对LED芯片造成损伤，使LED芯片的PN结失效，漏电流增大，变成一个电阻静电是一种危害极大的魔鬼，全世界因为静电损坏的电子元器件不计其数，造成数千万美元的经济损失。

所以防止静电损坏电子元器件，是电子行业一项很重要的工作，LED封装、应用的企业千万不要掉以轻心。

任何一个环节出问题，都将造成对LED的损害，使LED性能变坏甚至失效。

我们知道人体(ESD)静电可以达到叁千伏左右，足可以将LED芯片击穿损坏，在LED封装生产线，各类设备的接地电阻是否符合要求，这也是很重要的，一般要求接地电阻为4欧姆，有些要求高的场合其接地电阻甚至要达到≤2欧姆。

这些要求都为电子行业的人们所熟悉，关健是在实际执行时是否到位，是否有记录。

据笔者了解一般的民营企业，防静电措施做得并不到位，这就是大多数企业查不到接地电阻的测试记录，即使做了接地电阻测试也是一年一次，或几年一次，或有问题时检查一下接地电阻，殊不知接地电阻测试这是一项很重要的工作，每年至少4次(每季度测试一次)，一些要求高的地方，每月就要作一次接地电阻测试。

土壤电阻会随着季节的变化而不同，春夏天雨水多，土壤湿接地电阻较容易达到，秋冬季干燥土壤水分少，接地电阻就有可能超过规定数值，作记录是为了保存原始数据，做到日后有据可查。

符合ISO2000质量管理体系。

测试接地电阻可以自行设计表格，接地电阻测试封装企业、LED应用企业都要做，只要将各种设备名称填于表格内，测出各设备的接地电阻记录在案，测试人签名即可存档。

人体静电对LED的损害也是很大的，工作时应穿防静电服装，配带静电环，静电环应接地良好，有一种不须要接地的静电环防静电的效果不好，建议不使用配带该种产品，如果工作人员违反操作规程，则应接受相应的警示教育，同时也起到告示他人的作用。

人体带静电的多少，与人穿的不同面料衣服、及各人的体质有关，秋冬季黑夜我们脱衣服就很容易看见衣服之间的放电现象，这种静电放电的电压就有叁千伏。

LED固晶破裂原因分析及解决办法单电极芯⽚在封装⾏业对固晶的要求⾮常⾼，例如在LED⽣产过程中，固晶质量的好坏影响着LED成品的质量。

造成LED固晶破裂的因素有很多，我们仅从材料、机器、⼈为三⽅⾯因素，探讨LED固晶破裂的解决⽅法。

⼀、芯⽚材料本⾝破裂现象芯⽚破损⼤于单边芯⽚宽度的1/5或破损处于斜⾓时，各单边长⼤于2/5芯⽚或破损到铝垫，此类芯⽚都不可接受（这个是芯⽚检验标准中的⼀个项⽬）。

产⽣不良现象的原因主要有：1.芯⽚⼚商作业不当2.芯⽚来料检验未抽检到3.联机操作时未挑出解决⽅法：1.通知芯⽚⼚商加以改善2加强进料检验，破损⽐例过多的芯⽚拒收。

3.联机操作Q检时，破损芯⽚应挑出，再补上好的芯⽚。

⼆、LED固晶机器使⽤不当1、机台吸固参数不当机台的吸嘴⾼度和固晶⾼度直接受机台计算机内参数控制。

参数⼤，吸固⾼度⼩；参数⼩，吸固⾼度⼤，⽽芯⽚的破损与否，直接受机台吸固⾼度参数影响。

产⽣不良现象的原因主要是：机台参数⼤，呼固⾼度低，芯⽚受⼒过⼤，导致芯⽚破损。

解决⽅法：调整机台参数，适当提⾼警惕吸嘴⾼度或固晶⾼度，在机台“SETUP”模式中的“Bond head menu”内的第⼀项“Pick Level”调节吸嘴⾼度，再在第⼆项“Bond Level”调节固晶⾼度。

2、吸嘴⼤⼩不符⼤⼩不同的芯⽚要⽤不同的吸嘴固晶。

⼤的芯⽚⽤⼩的吸嘴、芯⽚吸不起来容易漏固；⼩的芯⽚⽤⼤的吸嘴、芯⽚容易打破，因此选⽤适当的吸咀，是固好芯⽚的前提。

产⽣不良现象的原因是：吸咀太⼤，打破芯⽚。

解决⽅法：选⽤适当的瓷咀。

三、⼈为不当操作造成破裂A、作业不当未按规定操作，以致碰破芯⽚。

产⽣不良现象的原因主要有：1.材料未拿好，掉落到地上。

2.进烤箱时碰到芯⽚解决⽅法：拿材料时候，⼿要拿稳。

进烤箱时，材料要平着，轻轻的放进去，不可倾斜或⽤⼒过猛。

B、重物压伤芯⽚受到外⼒过⼤⽽破裂。

产⽣这种不良现象的原因主要有：1.显微镜掉落到材料上，以致打破芯⽚2.机台零件掉落到材料上。

影响LED光衰的因素及其解决方案一、影响LED光衰的因素：1.发光芯片质量：发光芯片的质量直接影响LED的光衰情况。

发光芯片的制造工艺和材料决定了其使用寿命和光衰速度。

低质量的发光芯片容易发生劣化和退化，导致光衰加剧。

2.封装工艺：LED的封装工艺也会影响光衰情况。

封装材料的选择和封装工艺的合理性都会影响LED的热耐久性和光衰速度。

不良的封装工艺可能导致温度过高，加速光衰的发生。

3.热管理：热管理是影响LED光衰的关键因素之一、LED在工作过程中会产生大量的热量，如果不能及时有效地散热，会导致发光芯片温度升高，进而加速光衰的过程。

4.电流驱动：恒流驱动是常见的LED电流供应方式，电流的大小和稳定性会直接影响LED的光衰情况。

电流过高会导致LED发热过多，加速光衰的发生；电流不稳定会引起发光芯片温度的波动，也会加剧光衰。

5.环境温度：环境温度也对LED的光衰有一定的影响，高温环境会加速LED的光衰速度。

特别是一些户外应用的LED灯具，常会受到暴晒和高温的影响，导致光衰更严重。

二、解决方案：1.提高发光芯片质量：选择高质量的发光芯片，减少劣化和退化的发生。

选择知名品牌的产品，遵循一流制造工艺和质量控制标准。

2.优化封装工艺：对封装材料进行优化选择，确保其优良的热传导性能，提高LED的热耐久性和光衰稳定性。

采用适当的工艺手段，确保封装过程中的温度和湿度控制。

3.加强热管理：设计合理的散热结构，提高LED灯具的散热性能。

可采用铝制导热片、风扇、散热器等散热手段，确保发光芯片在工作温度范围内。

此外，还可以考虑设计散热空间，增加散热面积。

4.优化电流驱动：采用质量稳定的电源供应，确保LED的供电电流稳定。

可以采用恒流源或采用当前先进的电流调节技术，控制供电电流，减少电流的波动。

5.控制环境温度：对于户外LED灯具，可以考虑在设计中设置散热装置，减少热量积累。

并对于特别高温环境，可以加装防水、防尘等外壳保护。

单电极芯片在封装行业对固晶的要求非常高，例如在LED生产过程中，固晶质量的好坏影响着LED成品的质量。

造成LED固晶破裂的因素有很多，我们仅从材料、机器、人为三方面因素，探讨LED固晶破裂的解决方法。

一、芯片材料本身破裂现象芯片破损大于单边芯片宽度的1/5或破损处于斜角时，各单边长大于2/5芯片或破损到铝垫，此类芯片都不可接受（这个是芯片检验标准中的一个项目）。

产生不良现象的原因主要有：1.芯片厂商作业不当2.芯片来料检验未抽检到3.联机操作时未挑出解决方法：1.通知芯片厂商加以改善2加强进料检验，破损比例过多的芯片拒收。

3.联机操作Q检时，破损芯片应挑出，再补上好的芯片。

二、LED固晶机器使用不当1、机台吸固参数不当机台的吸嘴高度和固晶高度直接受机台计算机内参数控制。

参数大，吸固高度小；参数小，吸固高度大，而芯片的破损与否，直接受机台吸固高度参数影响。

产生不良现象的原因主要是：机台参数大，呼固高度低，芯片受力过大，导致芯片破损。

解决方法：调整机台参数，适当提高警惕吸嘴高度或固晶高度，在机台“SETUP”模式中的“Bond head menu”内的第一项“Pick Level”调节吸嘴高度，再在第二项“Bond Level”调节固晶高度。

2、吸嘴大小不符大小不同的芯片要用不同的吸嘴固晶。

大的芯片用小的吸嘴、芯片吸不起来容易漏固；小的芯片用大的吸嘴、芯片容易打破，因此选用适当的吸咀，是固好芯片的前提。

产生不良现象的原因是：吸咀太大，打破芯片。

解决方法：选用适当的瓷咀。

三、人为不当操作造成破裂A、作业不当未按规定操作，以致碰破芯片。

产生不良现象的原因主要有：1.材料未拿好，掉落到地上。

2.进烤箱时碰到芯片解决方法：拿材料时候，手要拿稳。

进烤箱时，材料要平着，轻轻的放进去，不可倾斜或用力过猛。

B、重物压伤芯片受到外力过大而破裂。

产生这种不良现象的原因主要有：1.显微镜掉落到材料上，以致打破芯片2.机台零件掉落到材料上。

LED半导体照明技术存在的问题及优化策略分析1. 引言1.1 LED半导体照明技术的发展背景LED（Light Emitting Diode）是一种半导体器件，具有发光功能。

LED照明技术是通过LED作为光源，将电能转化为光能的一种照明方式。

随着节能环保理念的普及和科技水平的提升，LED照明技术逐渐成为照明行业的主流。

LED照明技术的发展始于20世纪60年代，当时LED只能发出红色光。

随后，随着科技的进步，LED发出的颜色逐渐增多，包括绿色、蓝色等。

2000年代初期，白光LED问世，使LED照明技术在家庭和商业照明领域得到广泛应用。

LED照明技术具有能耗低、寿命长、无汞污染等优点，逐渐替代传统照明设备成为主流。

随着LED关键技术的不断突破和市场需求的不断增长，LED照明技术的应用前景更加广阔。

在未来，LED照明技术将不断完善，为人们提供更加节能环保、舒适的照明环境。

1.2 LED半导体照明技术的应用前景随着节能环保意识的不断提高和科技的迅猛发展，LED半导体照明技术在照明领域的应用前景愈发广阔。

LED照明灯具具有节能高效的特点，相较传统照明产品，LED照明的能效更高，能够有效降低能耗。

LED灯具寿命长，使用寿命一般可达数万小时，长期使用不需要频繁更换灯具，减少了对环境的污染。

LED照明还具有色彩丰富、调光调色性强等特点，可以满足不同场景下的照明需求，广泛应用于家庭、商业、办公等各个领域。

随着技术的不断进步和成本的不断降低，LED照明产品在市场上的竞争力不断增强，LED照明技术也在不断创新和完善中。

未来，随着智能化和物联网技术的发展，LED照明产品将更加智能化和集成化，为用户提供更加便捷、舒适的照明体验。

可以预见的是，LED半导体照明技术将成为未来照明领域的主流技术，为人们提供更加环保、高效的照明解决方案。

2. 正文2.1 LED半导体照明技术存在的问题LED半导体照明技术存在的问题主要包括能效问题、光色和均匀性问题、以及散热问题。

LED半导体照明存在的测试问题及改进措施摘要：随着社会的发展，半导体照明和LED技术产业发展迅速，对技术测试服务平台和标准体系的需求也越来越迫切。

本文分析了LED半导体照明存在的测试问题及改进措施。

关键词：LED半导体照明；测试问题；改进策略随着LED技术与半导体照明产业的快速发展，LED标准体系的建立和检测技术服务平台的建设变得越来越紧迫。

LED作为一种新型光源，在照明领域得到了广泛的应用。

与白炽灯、荧光灯等传统光源相比，其结构、特性和应用具有很大的优势。

同时，在LED标准、检测与评估方面还存在着许多不足，严重影响了LED半导体照明产业的发展。

1 LED半导体照明测试存在的问题（1）LED灯使用寿命的测试。

LED灯的一个重要特征是使用寿命长，LED产品的光衰特性是其关键测试指标之一。

然而，测试LED产品的使用寿命需耗费很长的时间，这就要求相关技术人员加大对LED产品使用寿命测试技术的创新和研发力度，以有效地加快LED产品在测试中的使用和老化时间，从而提高使用寿命试验的效率。

电流加速老化、电压加速老化、物理和温度加速老化等是当前寿命测试的主要技术。

然而，对各种寿命试验方法，目前还没有明确统一的试验标准，这制约了该项试验技术的发展。

（2）LED灯源结温测试。

灯具的发热是灯源产品的特点之一，LED灯源的温度高低直接影响到器件的寿命、可靠性、稳定性、出光效率、发射波长和安全性。

因此，有必要合理、科学、准确地测试热阻及结温等参数，当前，我国灯源行业的LED产品测试技术主要以光谱学、电学参数法及红外热像仪法为主，但目前尚无一套科学的测试技术标准。

（3）LED照明产品的光效测试。

光效是衡量LED照明产品节能性能的重要指标，作为半导体照明产品，温度参数对LED照明灯的影响较为突出，目前，用于光效测试的LED照明产品的初始条件和老化温度等标准并不统一，而且测试环境和工作环境温度等参数要求也不明确，这使测试结果不具有可比性，导致理想值与实际测量结果间存在很大差异，这些因素将直接影响LED照明产品的光效测试结果。
