闭环控制系统的例子及原理1. 家里的空调不就是个闭环控制系统嘛！它就像一个贴心的小管家，时刻感知着室内的温度。
当温度高了，它就会自动制冷，让室内变凉快；等温度低了呢，就停止制冷。
原理呢，就是通过温度传感器采集信息，反馈给控制系统，然后控制系统来指挥空调运行，这不是超厉害吗？2. 你看那电饭煲也是呀！它可以精确地控制煮饭的温度和时间呢。
比如水多了就煮久一点，水少了就调整温度，这不就是在自我调节嘛。
它的原理就是有个温度感应器和定时器之类的，能随时作出反应，简直就像个聪明的小厨师！3. 汽车的定速巡航系统不也很神奇嘛！开启后，就能保持一个稳定的速度行驶。
这不就是它自己在监控和调整速度呀。
它的工作原理就是通过各种传感器来掌握车速等信息，然后让车稳稳地跑，多牛啊！4. 咱们骑的电动车的速度控制系统也是哟！你想啊，你拧动把手，它就能根据你的要求加速减速。
原理就是把手的信号传递给控制系统，然后控制系统来决定给电机多少电，就像个很听你话的小跟班！5. 家用的智能马桶是不是没想到也是呀！它会自动调节水温啊、冲洗强度啥的。
它能根据你的设置和使用情况来调整，和闭环控制系统原理一样呢，有各种传感器在默默工作，太有意思啦！6. 哎呀，自动灌溉系统也是呢！它可以按照设定好的时间和湿度来给植物浇水。
它能知道土地干了还是湿了，然后决定浇不浇水，这多神奇。
就是通过湿度计之类的东西来感应，然后让系统作出正确的决定，就像个勤劳的园丁！7. 人体自身不就是一个超复杂的闭环控制系统嘛！比如体温调节，热了就出汗散热，冷了就打哆嗦产热。
这是身体内部各种机制在协同工作呀，多了不起。
就像一个无比精密的大机器在运作，真的很让人惊叹啊，不是吗？8. 再来看看工厂里的自动化生产线，那也是厉害得很呢！它可以精确地完成各种任务，有一点偏差就会自动调整。
这不就是有一双眼睛在时刻盯着嘛。
其原理就是通过一系列的检测和控制装置来保障生产的顺利进行，就像是一支训练有素的队伍在高效工作呀！总之，闭环控制系统真是无处不在，它们让我们的生活变得更加方便和智能呀！。
单闭环直流调速系统实验报告单闭环直流调速系统实验报告一、引言直流调速系统是现代工业中常用的一种电机调速方式。
本实验旨在通过搭建单闭环直流调速系统，探究其调速性能以及对电机转速的控制效果。
二、实验原理单闭环直流调速系统由电机、编码器、电流传感器、控制器和功率电路等组成。
电机通过功率电路接受控制器的指令，实现转速调节。
编码器用于测量电机转速，电流传感器用于测量电机电流。
三、实验步骤1. 搭建实验电路：将电机、编码器、电流传感器、控制器和功率电路按照实验原理连接起来。
2. 调试电机：通过控制器设置电机的运行参数，如额定转速、最大转矩等。
3. 运行实验：根据实验要求，设置不同的转速指令，观察电机的响应情况。
4. 记录实验数据：记录电机的转速、电流等数据，并绘制相应的曲线图。
5. 分析实验结果：根据实验数据，分析电机的调速性能和控制效果。
四、实验结果分析1. 转速响应特性：通过设置不同的转速指令，观察电机的转速响应情况。
实验结果显示，电机的转速随着指令的变化而变化，且响应速度较快。
2. 稳态误差分析：通过观察实验数据，计算电机在不同转速下的稳态误差。
实验结果显示，电机的稳态误差较小，说明了系统的控制效果较好。
3. 转速控制精度：通过观察实验数据，计算电机在不同转速下的控制精度。
实验结果显示，电机的转速控制精度较高，且随着转速的增加而提高。
五、实验总结本实验通过搭建单闭环直流调速系统，探究了其调速性能和对电机转速的控制效果。
实验结果表明，该系统具有较好的转速响应特性、稳态误差较小和较高的转速控制精度。
然而，实验中也发现了一些问题，如系统的抗干扰能力较弱等。
因此，在实际应用中，还需要进一步优化和改进。
六、展望基于本实验的结果和问题，未来可以进一步研究和改进单闭环直流调速系统。
例如，可以提高系统的抗干扰能力，提升转速控制的稳定性和精度。
同时，还可以探索其他调速方式，如双闭环调速系统等，以满足不同的工业应用需求。
闭环控制系统的例子和工作原理
闭环控制系统是一种基于反馈的控制系统，其工作原理是通过测量被控对象的输出，并与期望值进行比较，然后根据比较结果调整输入信号，从而使系统的输出能够接近期望值。
以下是一些闭环控制系统的例子和工作原理：
1. 温度控制系统：该系统通过测量室内温度并与设定的温度值进行比较，然后根据比较结果控制加热器或冷气机的输入信号来维持室内温度接近设定值。
2. 自动驾驶系统：该系统通过使用传感器来感知车辆周围的环境，并与预定的路线进行比较，然后根据比较结果调整车辆的加速度、转向和制动信号，以使车辆保持在所需的路线上。
3. 液位控制系统：该系统通过测量液位并与设定的液位进行比较，然后根据比较结果调节液位控制阀的开度，以使液位保持在设定值附近。
4. 压力控制系统：该系统通过测量压力并与设定的压力进行比较，然后根据比较结果调整压力控制阀的开度，以使压力保持在设定值范围内。
在闭环控制系统中，反馈环起到了至关重要的作用，允许系统对自身的输入和输出进行监测和校正。
通过不断进行反馈，系统可以更准确地跟踪和调整输出，使
其更接近期望值。
这种反馈机制可以提高系统的稳定性、准确性和鲁棒性。
举例说明单闭环比值控制系统的工作过程
单闭环比值控制系统是一种常见的自动控制系统，它通过测量被控对象（如温度、压力等）与给定参考值之间的误差，并利用控制器对输出信号进行调整，从而实现对被控对象的控制。
下面以温度控制系统为例来说明单闭环比值控制系统的工作过程：
1. 设置参考值：首先，我们需要设置一个目标温度作为参考值。
2. 测量过程变量：通过传感器实时测量被控对象（如温度）的当前值。
3. 计算误差：将测量到的当前值与设置的参考值进行比较，计算出误差（即偏差）。
4. 控制器调整输出：控制器根据误差信号来决定需要进行的调整动作。
比如，如果当前温度低于目标温度，则控制器会通过增加供热设备的输出来达到升温的目的。
5. 反馈控制：控制器对输出信号进行调整后，被控对象的状态会发生变化。
系统通过反馈机制重新测量被控对象的状态，并将新的测量值与参考值进行比较，重新计算误差。
6. 循环控制：系统会不断地重复上述步骤，通过不断调整输出信号来使误差逐渐减小，直到被控对象的状态稳定在设定值附近。
需要注意的是，单闭环比值控制系统只考虑当前的误差和输出调整，对于系统动态特性的影响较小。
有些情况下，可能需要更为复杂的控制方式，如采用多闭环控制系统来改善系统响应速度和稳定性。
以上就是单闭环比值控制系统的简要工作过程。
开环控制系统和闭环控制系统的例子
1. 你知道家里面的那种普通电扇吗？它就是开环控制系统的例子呀！你打开开关，它就一直转，完全不管周围温度啥样，只知道傻乎乎地转，这多直接！
2. 哎呀，那些自动贩卖机不也是嘛！你投了币，选择了商品，它就按照设定好的程序给你出货，根本不会因为你的喜好改变而改变，这是典型的开环控制系统呀！
3. 咱再想想，公园里的那种定时喷泉，到点就喷，管它有没有人看呢，可不就是开环控制系统嘛，多么形象！
4. 像空调的温度控制系统就是闭环控制系统啦！它会感知室内温度，热了就制冷，冷了就制热，这多贴心啊，不停地调整来让你舒服！
5. 还有啊，你想想汽车的定速巡航，它能根据车速的实际情况去调整油门，让车保持在设定的速度，这可是闭环控制系统在发挥作用呢！
6. 你家里如果有那种智能扫地机器人，它在清扫的过程中会根据环境去改变路线，避免碰撞，这就是闭环控制系统呀，多厉害！
7. 血压计不也是嘛！它能实时测量你的血压，然后告诉你结果，这就是一个不断反馈和调整的过程，闭环控制系统就在为你的健康服务呢！
8. 很多工厂里的生产线上的自动控制系统也是闭环的呀！它会根据产品的质量情况去调整生产参数，这不就是在努力做到最好吗，就像人一样会自我改进！
9. 智能灌溉系统也挺神奇的哟！它可以根据土壤的湿度来决定要不要浇水，多智能呀，绝对是闭环控制系统的优秀代表呢！
我觉得开环控制系统和闭环控制系统都有各自厉害的地方，在我们生活中真的太重要啦！它们让我们的生活变得更加方便、高效和智能呢！。
一.PWM调速系统的优点自从全控型电力电子器件问世以后，就出现了采用脉冲宽度调制的高频开关控制方式，形成了脉宽调制变换器-直流电动机调速系统，简称直流脉宽调速系统，或直流PWM调速系统,与V-M系统相比，PWM系统在很多方面有较大的优越性。
(1)主电路线路简单，需用的功率器件少。
(2)开关频率高电流容易连续，谐波少电机损耗及发热都较小。
(3)低速性能好，稳速精度高，调速范围宽，可达1: 10000左右。
(4)与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
(5)功率开关器件工作在开关状态，导通损耗小,当开关频率适当时，开关损耗不大，因而装置效率较高。
(6)直流电源采用不可控整流时电网功率因数比相控整流器高。
由于有上述优点,直流脉宽调速系统的应用日益广泛，特别是在中、小容量的高动态性能系统中,已经完全取代了V-M系统。
二.单闭环调速直流调速系统的介绍单闭环调速系统的工作过程和原理:电动机在启动阶段，电动机的实际转速(电压)低于给定值,速度调节器的输入端存在一个偏差信号，经放大后输出的电压保持为限幅值,速度调节器工作在开环状态,速度调节器的输出电压作为电流给定值送入电流调节器，此时则以最大电流给定值使电流调节器输出移相信号,直流电压迅速上升,电流也随即增大直到等于最大给定值，电动机以最大电流恒流加速启动。
电动机的最大电流(堵转电流)可以通过整定速度调节器的输出限幅值来改变。
在电动机转速上升到给定转速后，速度调节器输入端的偏差信号减小到近于零,速度调节器和电流调节器退出饱和状态,闭环调节开始起作用。
三.调节器的作用在控制系统中设置调节器是为了改善系统的静、动态性能。
在采用了PI调节器以后，构成的是转速单闭环无静差调速系统。
改变比例系数和积分系数，可以得到振荡、有静差、无静差、超调大或启动快等不同的转速曲线。
如果把积分部分取消，改变比例系数，可以得到不同静差率的响应曲线直至振荡曲线;如果改变PI调节器的参数，可以得到超调量不一一样、调节时间也不一样的转速响应曲线。

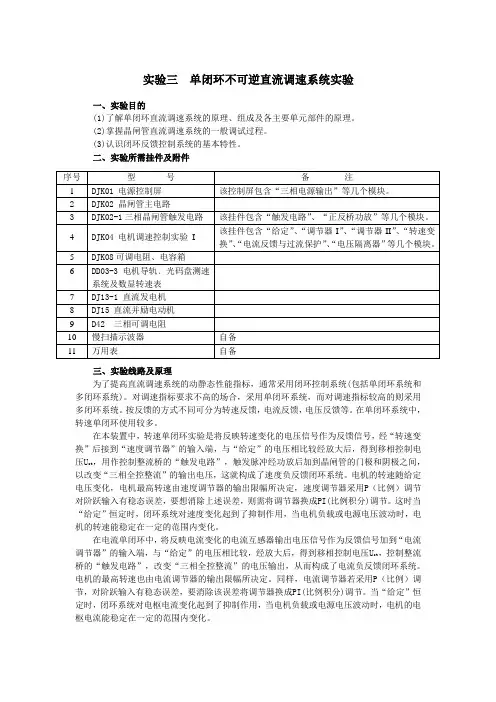

实验三单闭环不可逆直流调速系统实验一、实验目的(1)了解单闭环直流调速系统的原理、组成及各主要单元部件的原理。
(2)掌握晶闸管直流调速系统的一般调试过程。
(3)认识闭环反馈控制系统的基本特性。
二、实验所需挂件及附件三、实验线路及原理为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(包括单闭环系统和多闭环系统)。
对调速指标要求不高的场合，采用单闭环系统，而对调速指标较高的则采用多闭环系统。
按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。
在单闭环系统中，转速单闭环使用较多。
在本装置中，转速单闭环实验是将反映转速变化的电压信号作为反馈信号，经“转速变换”后接到“速度调节器”的输入端，与“给定”的电压相比较经放大后，得到移相控制电压U ct，用作控制整流桥的“触发电路”，触发脉冲经功放后加到晶闸管的门极和阴极之间，以改变“三相全控整流”的输出电压，这就构成了速度负反馈闭环系统。
电机的转速随给定电压变化，电机最高转速由速度调节器的输出限幅所决定，速度调节器采用P（比例）调节对阶跃输入有稳态误差，要想消除上述误差，则需将调节器换成PI(比例积分)调节。
这时当“给定”恒定时，闭环系统对速度变化起到了抑制作用，当电机负载或电源电压波动时，电机的转速能稳定在一定的范围内变化。
在电流单闭环中，将反映电流变化的电流互感器输出电压信号作为反馈信号加到“电流调节器”的输入端，与“给定”的电压相比较，经放大后，得到移相控制电压U ct，控制整流桥的“触发电路”，改变“三相全控整流”的电压输出，从而构成了电流负反馈闭环系统。
电机的最高转速也由电流调节器的输出限幅所决定。
同样，电流调节器若采用P（比例）调节，对阶跃输入有稳态误差，要消除该误差将调节器换成PI(比例积分)调节。
当“给定”恒定时，闭环系统对电枢电流变化起到了抑制作用，当电机负载或电源电压波动时，电机的电枢电流能稳定在一定的范围内变化。
图5-7 转速单闭环系统原理图图5-8 电流单闭环系统原理图在电压单闭环中，将反映电压变化的电压隔离器输出电压信号作为反馈信号加到“电压调节器”的输入端，与“给定”的电压相比较，经放大后，得到移相控制电压U ct，控制整流桥的“触发电路”，改变“三相全控整流”的电压输出，从而构成了电压负反馈闭环系统。
单闭环不可逆直流调速系统实验
单闭环不可逆直流调速系统实验是一种用于直流电机控制的原型实验系统，旨在教授学生如何使用基于控制理论的方法来调节直流电机的速度并实现不同的功能要求。
该实验系统的基本结构包括直流电动机、电源、可编程随机逻辑控制器和信号调节器等几个部分，其整体系统设计具有紧密性和高效性。
主要研究内容包括如何进行直流电机的速度控制，如何获取直流电机的信息量和如何实现不同的控制算法等方面。
在进行实验之前，首先确定实验要求和目的，然后根据具体的实验内容选择不同的实验设备和工具。
在实验开始之前，需要进行一些准备工作，例如接线、开机和设置基本参数等。
在实验进行过程中，需要注意事项包括安全性、操作准确性和数据的通用性。
在实验结束之后，需要对实验数据进行处理和分析，根据实验结果进行总结和归纳，并对实验过程中的问题进行分析，并总结出实验中的经验和教训。
在单闭环不可逆直流调速系统实验中，学生们将会学习到许多重要的概念和方法，包括控制系统的基本理论、信号调节器的使用方法、可编程随机逻辑控制器的设计和实现等方面。
这些知识将使他们在现实世界中的工程问题中更加技术熟练和完善。
