电工基础考试试卷(二)

本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.《中华人民共和国安全生产法》规定，生产经营单位必须为从业人员提供符合( )的劳动防护用品，并监督.教育从业人员按照使用规则佩戴.使用。

A.国际标准或者卫生标准B.国家标准或者行业标准C.卫生标准或者技术标准D.管理标准或者地方标准答案:B2. 对于10KV的变电所,要求电压互感器组采用( )接线。

A.Y,△B.Y,yn0C.V,V答案:C3. 笼形异步电动机降压启动能减少启动电流，但由于电机的转矩与电压的平方成( )，因此降压启动时转矩减小较多。

A.反比B.正比C.对应D.以上均不对答案:B4. 以下过电压中( )属于操作过电压。

A.工频过电压B.谐振过电压C.弧光接地过电压答案:C5. 避雷线一般为35～70mm2的( )，是悬挂在高空的接地导线。

A.软裸铜线B.钢芯铝绞线C.镀铜铝绞线D.镀锌钢绞线答案:D6. 断路器应有标出( )等内容的制造厂铭牌。

A.设备说明B.根本参数C.安全提示答案:B7. 电功率的单位是( )。

A.千瓦小时B.千瓦C.度D.伏答案:B8. 将一额定电压数值相同的交流接触器应用到直流电路中，将引起( )。

A.线圈烧毁B.触头烧毁C.铁芯烧毁D.允许使用答案:A9. 三相电动势正序的顺序是( )。

A.V.U.WB.U.V.WC.W.V.UD.U.W.V答案:B10. 车间内的明.暗插座距地上的高度一般不低于( )多少米?A.0.3米B.0.2米C.0.1米答案:A11. ( )可以签发电气设备工作票。

A.工作负责人B.工作许可人C.工作人员D.熟悉本工作规程的生产领导答案:D12. 在一个闭合回路中，电流强度与电源电动势成正比，与电路中内电阻和外电阻之和成反比，这一定律称( )。

A.全电路欧姆定律B.全电路电流定律C.部分电路欧姆定律答案:A13. 电动机的额定功率是指( )。

1直流稳压电源中滤波电路的目的是〔____C____〕。

〔2.0分〕A、将交流变为直流B、将高频变为低频C、将交直流混合量中的交流成分滤掉2为得到单向脉动较小的电压，在负载电流较小，且变动不大的情况下，可选用〔____B____〕。

〔2.0分〕A、B、C、D、3在固定偏置放大电路中，如果负载电阻增大，则电压放大倍数〔____A____〕。

〔2.0分〕A、增大B、减小C、无法确定4在固定偏置放大电路中，如果负载电阻减小，则电压放大倍数〔____B____〕。

〔2.0分〕A、增大B、减小C、无法确定5在单级共射极放大电路中，输入电压信号和输出电压信号的相位是〔____B____〕。

〔2.0分〕A、同相B、反相C、相差6在分压式偏置放大电路中，除去旁路电容，以下说法正确的选项是〔____D____〕。

〔2.0分〕A、输入电阻减小B、静态工作点改变C、电压放大倍数增大D、输出电阻不变7在如下图的稳压电路中，稳压管与相同，其稳压值、正向压降0.7V，输出电压为〔____C____〕。

〔2.0分〕A、1.4VB、4.6VC、5.3VD、6V8某放大器中晶体三极管三个极的电位分别是：-2V，-1.3V，-5V。

则可以判断此三极管为：〔____C____〕。

〔2.0分〕A、锗PNP管B、锗NPN管C、硅PNP管D、硅NPN管9适宜在低频电路工作的二极管是〔____A____〕。

〔2.0分〕A、点接触二极管B、面接触二极管C、随便哪种均可10二极管的用途不包括〔____D____〕。

〔2.0分〕A、整流B、钳位C、保护D、放大1单相桥式整流电路中，不带滤波器，已知负载电阻，负载电压。

试计算变压器副边的电压有效值和输出电流的平均值，并计算二极管的电流和最高反向电压。

〔10.0分〕BCEGA、解：采用单相桥式整流电路时∵∴〔V〕B、解：采用单相桥式整流电路时∵∴〔V〕C、(A)D、(A)E、(A)F、〔V〕G、〔V〕2共射放大电路中，，三极管的电流放大系数，，，，。

2017-2018学年度第二学期期末考试 17级《电工电子技术基础》（机考）试卷2017-2018学年度第二学期期末考试17级《电工电子技术基础》试卷本卷适用班级：17汽修32班班级：姓名：学号：您的姓名： [填空题] *_________________________________班级 [填空题]_________________________________学号 [填空题]_________________________________判断题1. 交流电的周期越长，说明交流电变化得越快。

[判断题] *对错(正确答案)2. 在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流将增大。

[判断题] *对错(正确答案)3. 在RL串联正弦交流电路中，有Z=R+XL。

[判断题] *对错(正确答案)4. 交流电路的阻抗随电源频率的升高而增大，随频率的下降而减小。

[判断题] *对(正确答案)错5. 已知某电路上电压u=311sin(314t-45°)，电流i=14.14sin(314t+15°)，此电路属容性电路。

[判断题] *对错(正确答案)6. 无功功率是无用的功率。

[判断题] *对错(正确答案)7. 当负载作星形连接时，必须有中线。

[判断题] *对(正确答案)错8. 当三相负载愈接近对称时，中线电流就愈小。

[判断题] *对(正确答案)错9. 三相负载的相电流是指电源相线上的电流。

[判断题] *对错(正确答案)10. 三相不对称负载星形连接时，为了使各相电压保持对称，必须采用三相四线制供电。

[判断题] *对(正确答案)错11. 三相对称负载星形连接时可以采用三相三线制供电。

[判断题] *对(正确答案)错12. 负载作三角形连接时，线电流是相电流的倍。

[判断题] *对(正确答案)错13. 一个三相四线制供电电路中，若相电压为220V，则电路线电压为311V。

电工基础考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流的方向是规定为从电源的正极出发，经过负载，最终回到电源的负极。

（）A. 正确B. 错误2. 欧姆定律描述了电压、电流和电阻之间的关系，其数学表达式为V=IR，其中V代表电压，I代表电流，R代表电阻。

（）A. 正确B. 错误3. 交流电的频率是指交流电在单位时间内周期性变化的次数，单位是赫兹（Hz）。

（）A. 正确B. 错误4. 电容器的单位是法拉（F），而电感器的单位是亨利（H）。

（）A. 正确B. 错误5. 星形连接的三相电路中，线电压是相电压的根号3倍。

（）A. 正确B. 错误6. 电路中的功率因数是衡量电路中电能利用效率的指标，其值范围在0到1之间。

（）A. 正确B. 错误7. 变压器的工作原理是基于电磁感应现象，通过改变交流电压的大小。

（）A. 正确B. 错误8. 直流电动机的工作原理是基于电磁力对导体的作用，使导体在磁场中旋转。

（）A. 正确B. 错误9. 电路中的短路是指电路中任意两点之间电阻为零的连接。

（）A. 正确B. 错误10. 电路中的谐振现象是指电路的阻抗达到最大值时，电路中的电流达到最小值。

（）A. 正确B. 错误二、填空题（每题2分，共20分）1. 电路中的基尔霍夫电流定律表明，进入一个节点的电流之和等于离开该节点的电流之和。

2. 电路中的基尔霍夫电压定律表明，沿着一个闭合回路的电压降之和等于该回路的电压升之和。

3. 电路中的功率P可以表示为P=UI，其中U代表电压，I代表电流。

4. 电路中的电能W可以通过公式W=Pt计算，其中P代表功率，t代表时间。

5. 电路中的电感L可以通过公式L=NΦ/I计算，其中N代表线圈的匝数，Φ代表磁通量，I代表电流。

6. 电路中的电容C可以通过公式C=Q/U计算，其中Q代表电荷量，U代表电压。

7. 电路中的谐波是指频率为基波频率整数倍的正弦波。

8. 电路中的三相电路包括星形连接和三角形连接两种方式。

电工基础期末考试试卷一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）2. 欧姆定律表明电压、电流和电阻之间的关系是：A. V = I * RB. V = I / RC. I = V / RD. I = V * R3. 电阻串联时，总电阻等于各个电阻值的：A. 差B. 和C. 积D. 倒数之和4. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）5. 以下哪个不是基本的电路元件？A. 电阻器B. 电容器C. 电感器D. 变压器6. 电流通过导体时，导体发热的现象称为：A. 电磁感应B. 焦耳热效应C. 静电效应D. 磁效应7. 交流电的周期性变化是：A. 线性的B. 非线性的C. 正弦波形的D. 矩形波形的8. 三相交流电中，星型连接的相电压与线电压的关系是：A. 相电压等于线电压B. 相电压是线电压的√3倍C. 线电压是相电压的√3倍D. 相电压和线电压无关9. 功率因数是：A. 功率与电压的比值B. 功率与电流的比值C. 有功功率与视在功率的比值D. 视在功率与有功功率的比值10. 变压器的工作原理是：A. 电磁感应B. 欧姆定律C. 焦耳热效应D. 法拉第电磁感应定律二、填空题（每空1分，共10分）11. 电路的基本组成包括电源、________、________和负载。

12. 电阻的单位是________，符号为Ω。

13. 当电阻为定值时，电流与电压的关系是________关系。

14. 电容器在直流电路中表现为________。

15. 交流电的有效值是其最大值的________倍。

三、简答题（每题5分，共10分）16. 简述欧姆定律的内容及其应用。

17. 解释什么是功率因数，并说明其对电力系统的影响。

四、计算题（每题10分，共20分）18. 已知一个电阻为100Ω，通过它的电流为0.5A，求该电阻两端的电压。

西南交《电工技术基础(电气类)》在线作业二一、单选题（共50 道试题，共100 分。

）1.某单相变压器如图所示，两个原绕组的额定电压均为110 V，副绕组额定电压为6.3 V，若电源电压为220 V，则应将原绕组的( ) 端相连接，其余两端接电源。

A. 2 和3B. 1 和3C. 2 和4正确答案：A2. 理想电压源和理想电流源间A. 有等效变换关系B. 没有等效变换关系C. 有条件下的等效变换关系正确答案：A3. 变压器的铁损耗包含( )，它们与电源的电压和频率有关。

A. 磁滞损耗和磁阻损耗B. 磁滞损耗和涡流损耗C. 涡流损耗和磁化饱和损耗正确答案：B4.把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

A. 增大B. 不变C. 减小正确答案：A5. 电路元件按照与外部连接的端子数目可以分为( )。

A. 无源元件和有源元件B. 线性元件和非线性元件C. 二端、三端、四端元件D. 时不变元件和时变元件正确答案：C6. 3、作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上，则各相负载的电压A. 不对称B. 对称C. 不一定对称正确答案：B7. 当一个线性电阻元件的端电压不论何值时，流过它的电流恒为零值，这样的电路称为（）。

A. 开路B. 短路C. 通路D. 闭合电路正确答案：A8. 在RLC串联电路中，当感抗大于容抗，则电压与电流的关系是（）。

A. 同相B. 电压超前电流C. 电流超前电压正确答案：B9. 电路中的电压或电流的实际方向（）。

A. 未知的B. 确知的C. 随时间变动的D. 可能未知可能随时间变动正确答案：D10. 已知两正弦交流电流i1 = 5 sin( 314t+60? ) A，i2 = 5 sin( 314t－60? ) A，则二者的相位关系是A. 同相B. 反相C. 相差120正确答案：C11. 交流铁心线圈，如果励磁电压不变，而频率减半，则铜损PCu 将( )。

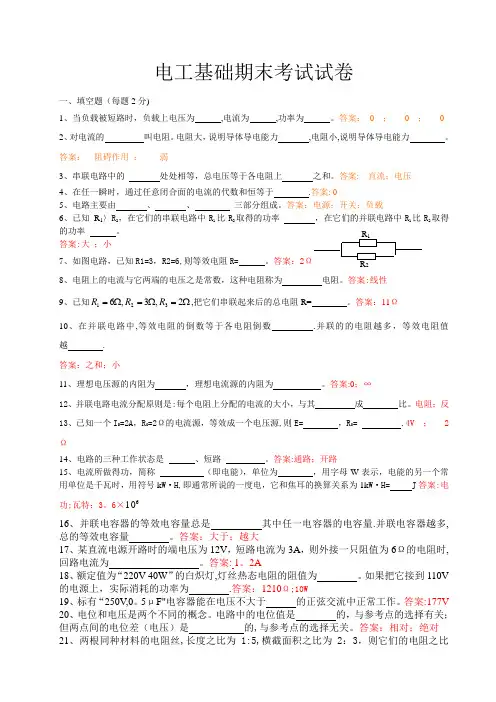

R 1 R 2 电工基础期末考试试卷 一、填空题（每题2分) 1、当负载被短路时，负载上电压为 ,电流为 ,功率为 。

答案： 0 ； 0 ； 02、对电流的 叫电阻。

电阻大，说明导体导电能力 ,电阻小,说明导体导电能力 。

答案： 阻碍作用 ； 弱3、串联电路中的 处处相等，总电压等于各电阻上 之和。

答案: 直流；电压4、在任一瞬时，通过任意闭合面的电流的代数和恒等于 .答案: 05、电路主要由 、 、 三部分组成。

答案：电源；开关；负载6、已知 R 1〉R 2，在它们的串联电路中R 1比R 2取得的功率 ，在它们的并联电路中R 1比R 2取得的功率 。

答案:大 ；小7、如图电路，已知R1=3，R2=6,则等效电阻R= 。

答案：2Ω 8、电阻上的电流与它两端的电压之是常数，这种电阻称为 电阻。

答案:线性9、已知Ω=Ω=Ω=2,3,6321R R R ,把它们串联起来后的总电阻R= 。

答案：11Ω10、在并联电路中,等效电阻的倒数等于各电阻倒数 .并联的的电阻越多，等效电阻值越 .答案：之和；小11、理想电压源的内阻为 ，理想电流源的内阻为 。

答案:0；∞12、并联电路电流分配原则是:每个电阻上分配的电流的大小，与其 成 比。

电阻；反13、已知一个I S =2A ，R 0=2Ω的电流源，等效成一个电压源,则E= ，R 0= .4V ； 2Ω14、电路的三种工作状态是 、短路 。

答案:通路；开路15、电流所做得功，简称 （即电能），单位为 ，用字母W 表示，电能的另一个常用单位是千瓦时，用符号k W ·H,即通常所说的一度电，它和焦耳的换算关系为1k W ·H= J 答案:电功;瓦特；3。

6×610 16、并联电容器的等效电容量总是 其中任一电容器的电容量.并联电容器越多,总的等效电容量 。

答案：大于；越大17、某直流电源开路时的端电压为12V ，短路电流为3A ，则外接一只阻值为6Ω的电阻时,回路电流为 。

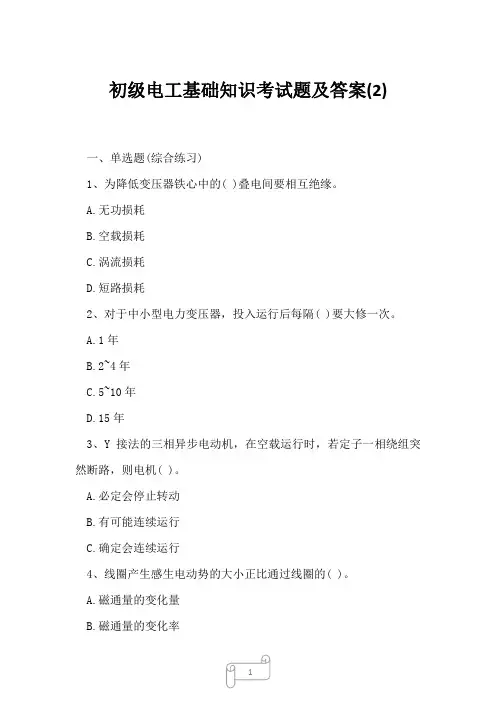

初级电工基础知识考试题及答案(2)一、单选题(综合练习)1、为降低变压器铁心中的( )叠电间要相互绝缘。

A.无功损耗B.空载损耗C.涡流损耗D.短路损耗2、对于中小型电力变压器，投入运行后每隔( )要大修一次。

A.1年B.2~4年C.5~10年D.15年3、Y接法的三相异步电动机，在空载运行时，若定子一相绕组突然断路，则电机( )。

A.必定会停止转动B.有可能连续运行C.确定会连续运行4、线圈产生感生电动势的大小正比通过线圈的( )。

A.磁通量的变化量B.磁通量的变化率C.磁通量的大小5、某正弦沟通电压的初相角ψ=-л/6，在t=0时其瞬时值将( )。

A.大于零B.小于零C.等于零6、由RLC并联电路中，为电源电压大小不变而频率从其谐波频率渐渐减小到零时，电路中的电流值将( )。

A.从某一最大值渐变到零B.由某一最小值渐变到无穷大C.保持某肯定值不变7、电压表的内阻（）。

A.越小越好B.越大越好C.适中为好8、一般功率表在接线时，电压线圈和电流线圈的关系是( )。

A.电压线圈必需接在电流线圈的前面B.电压线圈必需接在电流线圈的后面C.视详细状况而定9、测量1Ω以下的电阻应选用( )。

A.直流单臂电桥B.直流双臂电桥C.万用表的欧姆档10、某三相异步电动机的额定电压为380V，其沟通耐压试验电压为( )V。

A.380VB.500VC.1000VD.1760二、推断题1、绝缘靴也可作耐酸、碱、耐油靴使用。

2、铜有良好的导电、导热性能，机械强度高，但在测试较高时易被氧化，熔化时间短，宜作快速熔体，爱护晶体管。

3、熔点低、熔化时间长的金属材料锡和铅，相宜作高压熔断器熔体。

4、强电用的触点和弱电用的触点，性能要求是相同的，所用材料也相同。

5、用作传感器、扬声器和微波器件的铝镍钴材料是永磁材料，能在肯定的空间内供应恒定的磁场。

6、铝导线联接时，不能像铜导线那样用缠绕法或绞接法，只是由于铝导线机械强度差。

7、导线的平安载流量.在不同环境温度下.应有不同数值.环境温度越高.平安载流量越大.8、钢心铝绞线在通过沟通电时，由于沟通电的集肤效应，电流实际只从铝线中流过，故其有效截面积只是铝线部分面积。

2004—2005学年第二学期《电工基础》期末考试试题(B卷)（考试时间：110分钟）一．填空：（每空1分，共20分）1．图1-1所示，方框Ａ为有源二端网络，在a、b间接入电压表时，其读数为100Ｖ，在a、b 间接10Ω电阻时，测得电流为5Ａ，那末a、b两点间的开路电压为_100__ V，两点间等效电阻为_10___Ω。

2．如图1-2所示的A点电位U A= 8 V。

3.如图1-3所示二端网络，输入电压u=1102sin（wt+530）V,电流 i=102sin（wt+230）A，则U= 110V I= 10A 复阻抗Z= 11∠300Ω，有功功率P= 950W 无功功率Q= 550var ，视在功率S= 1100VA ，该电路的性质为感性。

6.如图1-4所示当R L= 9 Ω时能获得的最大功率，其功率值Pmax= 4 W。

7．如图1-5所示，I=20∠0o A则电路的复阻抗Z= 5∠-36.9O Ω，端电压U S= 10∠-36.90 V。

8．如图1-6所示电路中，在t=0时将S闭合，则电容上的电压稳态值 U C（∞）= 13.33 V, 时间常数τ = 10 ms.9..U=10∠15°Ｖ，Ｚ＝5+j5Ω，则.IＡ；Ｐ＝_10_Ｗ。

10．当加在电感元件两端的交流电压的幅值不变而频率增高时，流过电感元件的电流将__减小___。

11.一个理想变压器原线圈的输入电压是220V，副线圈的输出电压为20V。

如果副线圈增加100匝后，输出电压就增加到25V，由此可知原线圈的匝数是＿4400匝＿＿＿。

如果调整副线圈的负载，使副线圈在匝数变前后的电流保持不变，则原线圈的输入功率先后两次之比等于＿4：5＿＿＿（输入电压保持一定）二．单项选择题：（每小题2分，共30分）下列各题四个选项中，只有一个选项是正确的。

1.如图2-1所示三相负载接在对称三相电源上，相电压为220V，其正确的说法是（ B ）A、因各相阻抗|Z|=20Ω，所以是对称负载B、各相的相电流I P相等C、P=13200WD、中线电流为33A2．在RLC串联电路中，电路呈容性，以下说法正确的是（ A ）A、增大电阻可以提高功率B、增大电阻可能使功率因数变小C、频率上升，因素功率因数增大D、在电路两端并联一只容量适合的电容可以提高功率因数3.如图2-2所示的交流电路中，若I=I1+I2，则R1、C1、R2、C2应满足的关系（ C ）A、C1=C2，R1=R2B、R1C2=R2C1C、R1C1=R2C2D、R1=R2，C1≠C24.未充电的电容器与直流电压接通的瞬间 ( C )A、电容量为零B、电容器相当于开路C、电容器相当于短路D、电容器两端电压为直流电压5..如果线圈的匝数和流过它的电流不变，只改变线圈中的媒介质，则线圈内( A )A、磁场强度不变，而磁感应强度变化；B、磁场强度变化，而磁感应强度不变；C、磁场强度和磁感应强度均不变化；D、磁场强度和磁感应强度均变化；6.一负载R L经理想变压器接到信号源上，已知信号源的内阻R0=800Ω，变压器的变压比K=10，若该负载折算到初级的阻值R L正好与R0达到阻抗匹配，则负载R L为：（ C ）A、 80ΩB、 0.8ΩC、 8Ω7.如图2-3所示已知E、U、R，则I=（ C ）A、I=（U-E）/RB、I=（E-U）/RC、I=（U+E）/RD、I= -（U+E）/R8.如图2-4要使21Ω电阻的电流I增大到3I1，则21Ω电阻应换为（ A ）。

电工基础期末考试试卷一、单项选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为该导体的（）。

A. 电阻B. 电感C. 电容D. 电导2. 欧姆定律描述的是（）之间的关系。

A. 电压、电流和电阻B. 电压、电流和电感C. 电压、电阻和电容D. 电流、电阻和电容3. 电路中，当电阻值增加时，电流的大小会（）。

A. 增加B. 减少C. 不变D. 无法确定4. 交流电的有效值是指（）。

A. 最大值B. 平均值C. 瞬时值D. 有效值5. 正弦交流电的周期是指（）。

A. 电流从零值增加到最大值的时间B. 电流从最大值减少到零值的时间C. 电流从零值增加到最大值再减少到零值的时间D. 电流从最大值减少到零值再增加到最大值的时间6. 电路中的功率因数是指（）。

A. 电压与电流之间的相位差B. 电压与电流之间的比值C. 电压与电流之间的乘积D. 电压与电流之间的有效值比7. 三相电路中，星形接法和三角形接法的主要区别在于（）。

A. 相电压的大小B. 线电压的大小C. 相电流的大小D. 线电流的大小8. 电路中的谐振现象是指（）。

A. 电路中电流达到最大值B. 电路中电压达到最大值C. 电路中电流和电压相位相同D. 电路中电流和电压相位相反9. 电路中的暂态过程是指（）。

A. 电路在稳态工作时的过程B. 电路在开关动作后的过程C. 电路在受到干扰后的过程D. 电路在达到稳态前的过程10. 电路中的零点是指（）。

A. 电流为零的点B. 电压为零的点C. 电阻为零的点D. 电感为零的点二、填空题（每空1分，共20分）1. 电阻的单位是欧姆，用符号Ω表示，1Ω等于______伏特/安培。

2. 电容器的单位是法拉，用符号F表示，1F等于______库仑/伏特。

3. 电感器的单位是亨利，用符号H表示，1H等于______韦伯/安培。

4. 电路中，当电压一定时，电阻越小，通过电阻的电流______。
