机械类专利写作要点（精选5篇）第一篇：机械类专利写作要点专利写作要点一、专利名称：要能涵盖技术点，让人一看明白。
能反映出本发明创造的特征或功能或用途。
二、背景技术介绍：列举已有技术的缺点和不足，可介绍同类或相关产品其存在的技术问题及设计缺陷，改进的必要性在哪？最好言简意赅，说明原理即可。
三、发明内容：机械产品的具体结构，包括各零部件的名称，各部件之间通过何种方式连接的，以及产品的工作原理及具体的工作过程，工作过程请结合部件名称详细完整的进行描述。
此外，此处很容易被忽略的一点是，一定要提炼出完整的保护点，一方面保护自己知识产权，另一方面也可阻击竞争对手。
反面例子是，本来很好的一个专利，你的保护点和权利要求写不明确，最后被竞争对手看到，他申请一个专利把这些写上去，你就很被动了。
四、发明效果：说明该技术的优点、特点、主要性能指标，具体可结合：改进的结构或改进的工艺为产品带来相应的性能的影响，或优越性的体现。
应和已有技术对比描述，相比原有的产品在性能方面具有哪些优点或好处能定量的要尽量定量，不能定量也要定性。
五、结构示意图涉及产品的专利申请，必须提供相应的机械图，装配总图以及主要部分的局部视图或剖面图，自行设计或改进零部件的零件图，即有创意或创新的零部件。
（电脑CAD绘制或手工绘制均可）。
第二篇：电子、机械类专利书写要求电子、机械类专利申请说明书书写要求：1、发明名称（25字以内）应当简短准确的表明要求保护的主题和类型，不得用含糊、笼统的词语2、正文1）技术领域所属技术领域、适用范围2）背景技术现有技术及存在不足之处：就申请人所知，写明对发明理解、检索相关的背景技术以及存在的不足之处。
3）发明内容λ发明目的λ发明专利申请的技术方案：专利申请产品具体结构、特征机械、电子类的需要详细说明各个部件、元器件的装配位置关系，以及工作原理。
λ叙述该发明与现有技术（背景技术）相比具有的有益效果、优点。
4）附图说明参照附图对发明作进一步详细说明（装配、位置关系等），参考3）发明目的5）具体实施方式结合实施例说明附图说明、图中编号、具体结构及连接关系3、附图产品结构示意图、电子线路原理图南京君陶专利商标代理有限公司奚胜元、奚晓宁Tel：************，83300283，83306882（传真）手机：***办公地址：南京市中山北路49号江苏省机械大厦19层1908室邮编：210008第三篇：机械类的求职信写作尊敬的领导:您好!我是西南交通大学大学机械学院的一名学生,即将面临毕业从而走向社会.西南交通大学大学是我国人才的重点培养基地,具有悠久的历史和优良的传统,并且以治学严谨,育人有方而著称.在这么好的学习环境里面,无论是在知识能力,还是在个人素质修养方面,我都受益非浅,而且收获的也并非只是一些课本的知识.四年来,在老师和同学的帮助下,我具备了扎实的专业基础知识,系统地掌握了机械方面的学术,能熟练操作计算机绘图等软件,同时,利用课余时间也读了大量书籍,不但充实了自己,也培养了自己多方面的技能,而且,由于实习的帮助,这更使我的实践能力大大提高.更重要的是,严谨的学风和端正的学习态度塑造了我朴实,稳重,创新的性格特征.此外,我还积极地参加各种社会活动,抓住每一个机会,锻炼自己.为了使自己能快速的融入到社会这个大群体,而且为自己的工作打个基础,大学四年,我在竞争中获益;向实际困难挑战,让我在挫折中成长.西南交通大学培养了我实事求是,开拓进取的作风.我热爱贵单位所从事的事业,并且期望领导能给我一次尝试的机会,希望能够在您的领导下,为这一光荣的事业增添一点绵力;并且在实践中不断学习,进步.最后再次祝愿贵公司事业越来越兴旺!第四篇：农药专利写作注意事项农药专利申请文件撰写中的若干注意问题李新芝随着国家知识产权战略的颁布实施和公众知识产权意识的普遍提高，作为创新主体的国内农药企业已经意识到专利保护的重要性并因此申请了大量的农药专利。
机械专利撰写范文摘要：本文旨在撰写一篇关于机械专利的范文，介绍机械专利的定义、分类以及撰写机械专利的要点和注意事项。
通过本文，读者可以了解到如何撰写一篇规范、准确的机械专利申请文书。
一、引言机械专利是指对于与机械领域相关的发明创造所提出的专利申请。
机械领域广泛，涉及到各种机械设备、零件、工艺和方法。
机械专利的申请和撰写需要具备一定的专业知识和技巧，以确保申请的准确性和有效性。
二、机械专利的分类根据机械专利的具体领域和内容，可以将其分为以下几类：1. 机械设备专利：包括各种机械产品、装置和设备的发明创造；2. 机械零件专利：涉及到机械零件的结构、功能和制造工艺等方面的发明创造；3. 机械工艺专利：涉及到机械制造和加工过程中的创新和改进；4. 机械方法专利：包括与机械领域相关的各种方法和技术的发明创造。
三、机械专利的撰写要点1. 清晰明确地定义发明创造的技术问题和解决方案；2. 描述发明创造的技术方案以及其实施方式，包括具体的结构、工艺和方法等；3. 强调发明创造的创新点和技术效果，突出与现有技术的差异和优势；4. 附上详细的图纸和说明书，以便于理解和评估发明创造的实施方式和效果；5. 完整准确地列举发明创造的权利要求，确保申请的范围和内容明确；6. 在撰写过程中，遵循相关的法律法规和专利申请的规范要求，确保申请的合法性和有效性。
四、机械专利的撰写注意事项1. 避免使用模糊、含糊不清的表达方式，应使用准确、明确的语言描述发明创造的技术内容；2. 避免使用专利文件中禁止的术语和词汇，以免产生歧义或误解；3. 在描述发明创造的实施方式时，应注意遵循相关的机械工程原理和规范，确保技术方案的可行性和实用性；4. 在附图和说明书的编写过程中，应使用恰当的图例和标注，以便于读者理解和使用；5. 在撰写过程中，应注意保护发明创造的商业机密和技术机密，避免泄露相关的机密信息。
五、结论通过本文的介绍，读者可以了解到机械专利的定义、分类以及撰写机械专利的要点和注意事项。
一种高效节能型工程机械液压系统[发明人]张三、李四[申请人]XX工程机械有限公司[地址]XX省XX市XX区XX路XX号[申请日期]2023年11月15日[技术领域]本发明涉及工程机械领域，具体涉及一种高效节能型工程机械液压系统。
[背景技术]随着我国工程机械行业的快速发展，工程机械在各个领域得到了广泛应用。
然而，传统的工程机械液压系统存在能源消耗大、效率低、噪音大等问题，严重影响了工程机械的性能和环保性。
因此，提高工程机械液压系统的能源利用效率、降低能源消耗、减小噪音，成为当前工程机械液压系统研发的热点。
[发明内容]本发明提供了一种高效节能型工程机械液压系统，旨在解决现有工程机械液压系统能源消耗大、效率低、噪音大等问题。
1. 本发明的高效节能型工程机械液压系统包括：（1）液压泵：采用新型节能型液压泵，提高液压泵的效率，降低能源消耗；（2）液压马达：采用新型节能型液压马达，提高液压马达的效率，降低能源消耗；（3）液压阀：采用新型节能型液压阀，提高液压系统的控制精度，降低能源消耗；（4）油箱：采用新型节能型油箱，提高油箱的密封性能，减少泄漏，降低能源消耗；（5）冷却系统：采用新型节能型冷却系统，提高冷却效率，降低能源消耗；（6）控制系统：采用新型节能型控制系统，实现对液压系统的实时监控和调整，提高液压系统的能源利用效率。
2. 本发明的高效节能型工程机械液压系统具有以下优点：（1）节能：采用新型节能型液压泵、液压马达、液压阀、油箱、冷却系统和控制系统，提高整个液压系统的能源利用效率，降低能源消耗；（2）高效：通过优化液压系统的设计，提高液压系统的控制精度，实现高效运行；（3）低噪音：采用新型节能型液压系统和控制系统，降低液压系统的噪音；（4）环保：降低能源消耗，减少排放，有利于环保。
[具体实施方式]以下结合具体实施例对本发明进行详细描述。
实施例1：一种高效节能型工程机械液压泵采用新型节能型液压泵，如齿轮泵、叶片泵等，提高液压泵的效率，降低能源消耗。

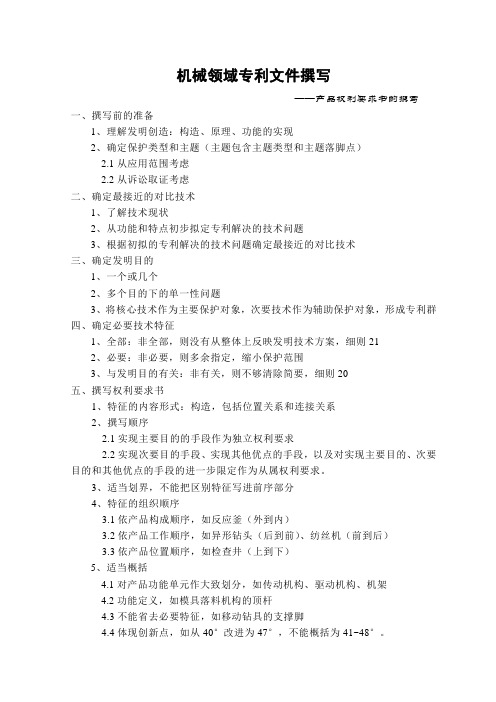

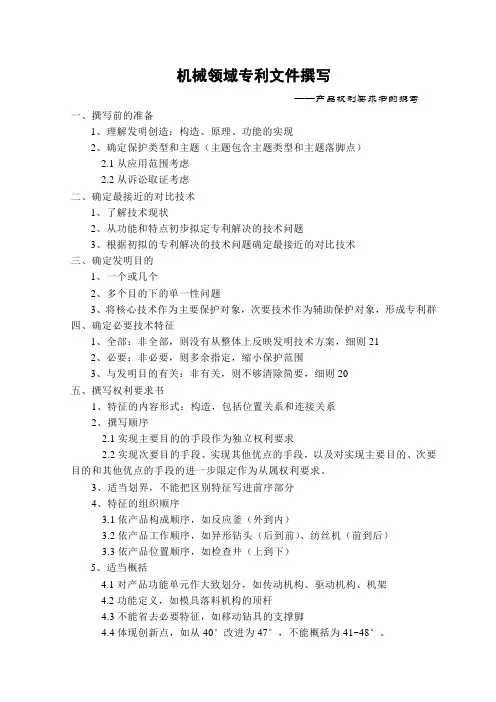

机械领域专利文件撰写——产品权利要求书的撰写一、撰写前的准备1、理解发明创造：构造、原理、功能的实现2、确定保护类型和主题（主题包含主题类型和主题落脚点）2.1从应用范围考虑2.2从诉讼取证考虑二、确定最接近的对比技术1、了解技术现状2、从功能和特点初步拟定专利解决的技术问题3、根据初拟的专利解决的技术问题确定最接近的对比技术三、确定发明目的1、一个或几个2、多个目的下的单一性问题3、将核心技术作为主要保护对象，次要技术作为辅助保护对象，形成专利群四、确定必要技术特征1、全部：非全部，则没有从整体上反映发明技术方案，细则212、必要：非必要，则多余指定，缩小保护范围3、与发明目的有关：非有关，则不够清除简要，细则20五、撰写权利要求书1、特征的内容形式：构造，包括位置关系和连接关系2、撰写顺序2.1实现主要目的的手段作为独立权利要求2.2实现次要目的手段、实现其他优点的手段，以及对实现主要目的、次要目的和其他优点的手段的进一步限定作为从属权利要求。
3、适当划界，不能把区别特征写进前序部分4、特征的组织顺序3.1依产品构成顺序，如反应釜（外到内）3.2依产品工作顺序，如异形钻头（后到前）、纺丝机（前到后）3.3依产品位置顺序，如检查井（上到下）5、适当概括4.1对产品功能单元作大致划分，如传动机构、驱动机构、机架4.2功能定义，如模具落料机构的顶杆4.3不能省去必要特征，如移动钻具的支撑脚4.4体现创新点，如从40°改进为47°，不能概括为41~48°。
六、其他形式要求实例说明书壳体式三级传动增力扳手技术领域本实用新型涉及一种手动扳手，特别是一种采用行星轮系工作原理设计而成的壳体式三级传动装拆螺钉螺母的增力扳手。
背景技术现有增力扳手（见02245411.x、03250143.9）为二级行星齿轮传动，仍不够省力。
此外，现增力扳手传动轴与输出轴为一整体，更换维修传动轴不方便，致使产品报废率较高。

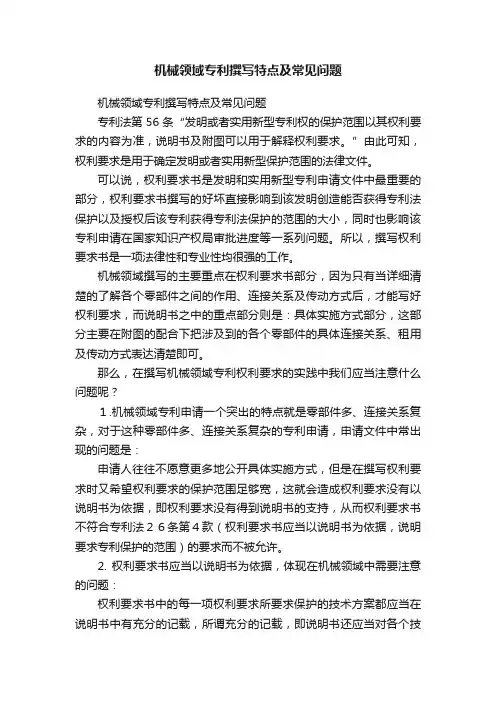

机械领域专利撰写特点及常见问题机械领域专利撰写特点及常见问题专利法第56条“发明或者实用新型专利权的保护范围以其权利要求的内容为准，说明书及附图可以用于解释权利要求。
”由此可知，权利要求是用于确定发明或者实用新型保护范围的法律文件。
可以说，权利要求书是发明和实用新型专利申请文件中最重要的部分，权利要求书撰写的好坏直接影响到该发明创造能否获得专利法保护以及授权后该专利获得专利法保护的范围的大小，同时也影响该专利申请在国家知识产权局审批进度等一系列问题。
所以，撰写权利要求书是一项法律性和专业性均很强的工作。
机械领域撰写的主要重点在权利要求书部分，因为只有当详细清楚的了解各个零部件之间的作用、连接关系及传动方式后，才能写好权利要求，而说明书之中的重点部分则是：具体实施方式部分，这部分主要在附图的配合下把涉及到的各个零部件的具体连接关系、租用及传动方式表达清楚即可。
那么，在撰写机械领域专利权利要求的实践中我们应当注意什么问题呢？１.机械领域专利申请一个突出的特点就是零部件多、连接关系复杂，对于这种零部件多、连接关系复杂的专利申请，申请文件中常出现的问题是：申请人往往不愿意更多地公开具体实施方式，但是在撰写权利要求时又希望权利要求的保护范围足够宽，这就会造成权利要求没有以说明书为依据，即权利要求没有得到说明书的支持，从而权利要求书不符合专利法２６条第４款（权利要求书应当以说明书为依据，说明要求专利保护的范围）的要求而不被允许。
2. 权利要求书应当以说明书为依据，体现在机械领域中需要注意的问题：权利要求书中的每一项权利要求所要求保护的技术方案都应当在说明书中有充分的记载，所谓充分的记载，即说明书还应当对各个技术特征之间的相互关联及其工作、运转方式作出清楚的说明。
而仅仅写明各机械部件是远远不够的，还要描述清楚各机械部件之间的连接关系和共同工作和运转的方式。
（找出发明点后，在撰写权利要求时，要先统筹安排好各零部件的顺序，然后在进行连接关系和运转关系的描述，这样层次感和逻辑感比较强，也方便于在实施例中做详细的描述）3.关于机械领域专利的权利要求绝大部分都需要上位化，（因为客户给予我们的交底书一般都是一个实际的产品，如果撰写的专利文件仅仅只是含盖这个产品所包含的信息，如果不上位，类似专利申请将毫无意义，别人稍加改动就逃避了改专利），上位化是指为了获得尽可能宽的保护范围，权利要求，尤其是独立权利要求。

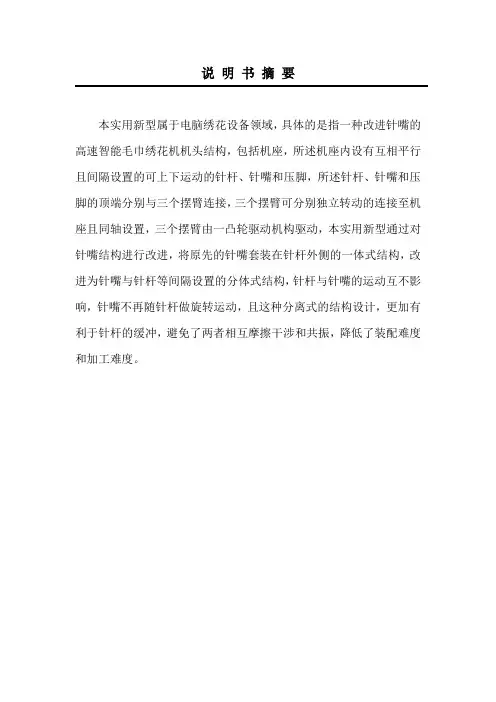

本实用新型属于电脑绣花设备领域，具体的是指一种改进针嘴的高速智能毛巾绣花机机头结构，包括机座，所述机座内设有互相平行且间隔设置的可上下运动的针杆、针嘴和压脚，所述针杆、针嘴和压脚的顶端分别与三个摆臂连接，三个摆臂可分别独立转动的连接至机座且同轴设置，三个摆臂由一凸轮驱动机构驱动，本实用新型通过对针嘴结构进行改进，将原先的针嘴套装在针杆外侧的一体式结构，改进为针嘴与针杆等间隔设置的分体式结构，针杆与针嘴的运动互不影响，针嘴不再随针杆做旋转运动，且这种分离式的结构设计，更加有利于针杆的缓冲，避免了两者相互摩擦干涉和共振，降低了装配难度和加工难度。
权利要求书1、一种改进针嘴的高速智能毛巾绣花机机头结构，其特征在于，包括机座结构，所述机座内设有互相平行且间隔设置的可上下运动的针杆、针嘴和压脚，所述针杆、针嘴和压脚的顶端分别与三个摆臂连接，三个摆臂可分别独立转动的连接至机座且同轴设置，三个摆臂由一凸轮驱动机构驱动，三个摆臂包括针杆摆臂、针嘴摆臂和压脚摆臂，所述凸轮驱动机构可转动的设置于机座，包括同轴固定在一起的三个凸轮，分别为驱动压脚、针杆和针嘴的压脚凸轮、针杆凸轮和针嘴凸轮，所述三个摆臂分别弹性的抵压三个凸轮的侧壁，所述针嘴通过针嘴夹头连接针嘴固定杆，针嘴固定杆通过第一连接件与针嘴驱动轴固定连接，针嘴驱动轴的外侧设置有固定于机座的上下导向套，上下导向套之间设置有套装至针嘴驱动轴外侧且与第一连接件连接的针嘴复位弹簧，针嘴固定杆的外侧设置有固定于机座的针嘴固定杆导向套，针杆驱动轴的顶端设置有第一夹头，第一夹头通过第一连杆连接针嘴摆臂。
2、根据权利要求1所述的改进针嘴的高速智能毛巾绣花机机头结构，其特征在于，还包括一增高电机，所述增高电机安装至机座，增高电机通过齿轮传动增高曲轴旋转，增高曲轴旋转带动偏心轴托起三条摆臂与凸轮表面脱离。
说明书一种改进针嘴的高速智能毛巾绣花机机头结构技术领域本实用新型属于电脑绣花领域，具体的是指一种改进针嘴的高速智能毛巾绣花机机头结构。
填写说明：如申请发明或由代理机构申请实用新型，只需填写第四部分-说明书即可；如需知识产权与技术转移中心做实用新型电子申请，请将各个部分填写完整。
注：以下黑色部分为需要撰写的材料，红色部分为“交底撰写要求”，绿色部分为“参考样本”。
一、说明书摘要本发明（实用新型）公开/涉及了一种XXX简要写明发明（实用新型）的名称、技术方案的要点以及主要用途，尤其是写明发明内容主要的技术特征（机械构造和/或电连接关系），获得的有益效果。
注意：字数不超过300字。
示范性举例：“本发明涉及一种电磁夯实机，包括机壳、压板体、电磁铁、行程开关及小车，压板体由四根压杆连接中间平盘和压头组成，四根压杆上有金属导轨，金属导轨还作为导线为中间电磁铁供电；顶部电磁铁焊在顶盖下，中间电磁铁装在中间平盘与托盘之间；底部电磁铁焊在外壳筒底部；外壳筒内壁安装有行程开关，外壳筒壁上有孔引出导线与电源控制器连接；外壳筒由金属连接套上连接法兰与小车固连。
顶和底部电磁铁中接直流电，中间电磁铁中接交变的方波电流。
本发明利用电磁铁同性相斥、异性相吸原理，采用三块电磁铁结合行程开关完成夯实机下冲和上回过程。
本发明结构简单，易控制，可实现震动夯实和冲击夯实功能，具有冲击频率、震动幅度可调和拓展性强的特点。
”二、摘要附图指定一幅最能从整体上反映本发明的图。
示范性举例：三、权利要求书1、一种（主题名称），其特征在于：（其特征是：）。
（独立权利要求：前序部分+特征部分，前序部分=本发明主题名称+与现有（或接近）技术共有的必要技术特征【必要：是指缺少了就不能够解决技术问题】，特征部分=区别于现有现有技术的必要特征）2、根据权利要求1所述的（主题名称），其特征在于：。
（从属权利要求：引用部分+特征部分，对引用的权利要求作进一步要求）权利要求书由一组权利要求（权项）组成，一份权利要求书至少有一项权利要求，权利要求中所描述技术特征的总和是该发明的技术方案。
示范性举例：“1.一种电磁夯实机，包括机壳、压板体、电磁铁、行程开关及小车，其特征在于：所述的机壳由顶盖和外壳筒组成，外壳筒的底端设有一个圆形凹槽的底，外壳筒内壁固定有导向孔；所述的压板体由中间平盘、压头和四根压杆组成，四根压杆连接中间平盘和压头，压头在压板体最下端；所述的电磁铁由顶部电磁铁、中间电磁铁和底部电磁铁组成，所述的顶部电磁铁固定在顶盖下，中间电磁铁安装在压板体的中间平盘与托盘之间，并固定在中间平盘下；底部电磁铁通过套筒凸缘焊接在外壳筒底端部有圆形凹槽的底上；外壳筒内壁设有行程开关；所述的行程开关安装在外壳筒内壁对应中间平盘移动范围内的两端，通过行程开关限制中间电磁铁的移动范围及改变中间电磁铁的通电电流方向；四根压杆在导向孔内对应移动范围的杆上设有金属导轨，金属导轨还起到导线作用为中间电磁铁供电；外壳筒壁上开有小孔用来引出通电导线，外壳筒外部设有金属连接套，通过金属连接套端部的连接法兰与小车前端的小车连接柱端部的法兰固定在一起，所述的小车上安装有控制夯实机运行的电源控制器。
2.根据权利要求 1 所述的一种电磁夯实机，其特征在于：所述的连接中间平盘和压头的四根压杆穿插在设置在外壳筒内壁的导向孔中。
3.根据权利要求 2 所述的一种电磁夯实机，其特征在于：所述的导向孔内的四根压杆在对应移动范围的杆上设有金属导轨，金属导轨由内部绝缘层和外部导电介质构成。
4.根据权利要求 1 所述的一种电磁夯实机，其特征在于：所述的顶部电磁铁和底部电磁铁中连通的电流是直流电，顶部电磁铁上部为 S 极，下部为 N 极；底部电磁铁的上部为 N极，下部为 S 极；中间电磁铁中连通的是大小不同和方向交变的方波电流。
5.根据权利要求 4 所述的一种电磁夯实机，其特征在于：所述的中间电磁铁中连通的电流大小不同和方向交变的方波为正电流大、时间短，负电流小、时间长的方波电流。
”四、说明书发明名称1、发明（实用新型）申请的名称应当采用本领域通用的技术术语，清楚、简短、全面地反映要求保护的主题和类型，发明名称中不应含有人名、公司名称、商标、代号等非技术词语及宣传性用语；2、一般不得超过25个字。
示范性举例：“一种电磁夯实机”技术领域本发明涉及……，属……领域。
1、该部分应当写明发明（实用新型）所属或者直接应用的具体技术领域。
示范性举例：“本发明涉及一种电磁夯实机，具体地说是一种利用电磁铁同性相斥、异性相吸的原理，采用三块电磁铁完成夯实机下冲和上回过程，实现震动夯实、冲击夯实效果的电磁夯实机。
”背景技术应当写明本发明人对该发明或实用新型的理解、检索、审查有用的背景技术，有可能的，应引证反映这些背景技术的文件，尤其要引证与该申请最接近的现有技术文件。
这些文件可以是专利文件，也可以是期刊、杂志、手册和书籍等非专利文件。
前者要写明国别、公开号和公开日期，后者应写明文件的详细出处。
此外，本发明人还应客观的指出背景技术中存在的问题和缺陷，这些问题和缺陷仅限于本申请的技术方案所解决的问题和缺点，可能的话，应说明产生这些问题和缺点的原因以及解决这些问题曾经遇到的困难。
示范性举例：“近年来，我国基础工程建设高速发展。
但目前普遍存在的一个问题是：由于地面受力不均匀而产生地基塌陷问题。
解决这一问题的一种有效办法之一就是通过专用机械设备的压实来增强地面的密实度和承载强度，减少填土的工后沉降量。
目前来说，传统夯实设备也繁多，但基本都是大重型机械，笨重且往往需要与大型设备配套使用，成本较高。
而夯实地基的方法一般有三种：夯实、振实和滚实。
传统夯实方法中多为机械偏心式，其功耗大，体积庞大，动作不灵巧，功能单一，夯实频率不够高，效率低，如经常使用的小型平板夯实机采用机械偏心式，因其偏心筒旋转时偏心力较大，所以设备故障率高，需经常更换偏心筒，且夯实能量小。
国内还公开过一种立柱式电磁夯实机，市场上还有平板式电磁振动夯实机，采用电磁式激振器的电磁激振力驱动，通过调节弹簧刚度或调节电源频率来改变夯实机的振幅，以达到压实的最佳效果。
其不足之处在于该夯实机采用了在电磁铁和平面底板中间设置有弹簧，故在电磁铁加电吸引平面底板时受到弹簧的反作用力，增加了能量消耗；同时由于电磁铁加电时吸引力随着距离增大而减小，故限制了其和底部平面底板间距离较小，电磁铁断电后平面底板受弹簧张力在较小的距离下获得的惯性也较小，故其冲击作用较小；在电磁铁和平面底板中间设置弹簧，平面地板对松软地面的夯实力实际上是弹簧的弹力，所以要想改变最大夯实力就必须更换弹簧。
”发明内容为了克服上述现有技术的不足，本发明提供了一种……。
本发明所采用的技术方案是……。
与现有技术相比，本发明的有益效果是……。
清楚、完整的说明本专利要达到的目的和为了达到此目的所采取的技术手段，特别要清楚说明相对于现有技术改进的地方。
然后，公开解决其技术问题采用的技术方案及措施。
技术方案通常是由技术特征来体现。
发明人应清楚、完整地描述该申请所采取的技术方案的技术特征，还应进一步明确哪些技术特征是必要的，即为达到发明的目的和效果所不可缺少的技术特征；哪些是非必要的技术特征；哪些特征与现有技术相同，而哪些特征是区别于现有的技术特征。
对产品类发明，应描述产品的部件组成，及各部件之间的连接关系、配合关系等；尤其是体现本发明构思部分的部件及其连接关系。
对方法发明，应写明体现必要的技术特征的必要步骤、手段等。
清楚客观的说明本发明与已有产品/方法/工艺相比所具有的有益效果。
有益效果是指由所述的技术特征必然产生的。
它可以由产率、质量、精度和效率的提高；能耗、原材料、工序的节省；加工、操作、控制、使用的简便；环境污染的治理以及有用性能的出现等方面反映出来。
对于机械、电气领域的发明，在某些情况下，可以结合其结构特征和作用方式进行说明。
示范性举例：“本发明的目的是为解决现有技术中存在的不便和弊端，而提供一种既可以实现震动夯实又可以实现冲击夯实，具有结构简单，易控制，冲击频率和震动幅度可调的电磁夯实机。
为实现上述目的，本发明采用的技术方案是：提供一种电磁夯实机，包括机壳、压板体、电磁铁、行程开关及小车，所述的机壳由顶盖和外壳筒组成，外壳筒的底端设有一个圆形凹槽的底，外壳筒内壁固定有导向孔；所述的压板体由中间平盘、压头和四根压杆组成，四根压杆连接中间平盘和压头，压头在压板体最下端；所述的电磁铁由顶部电磁铁、中间电磁铁和底部电磁铁组成，所述的顶部电磁铁固定在顶盖下，中间电磁铁安装在压板体的中间平盘与托盘之间，并固定在中间平盘下；底部电磁铁通过套筒凸缘焊接在外壳筒底端部有圆形凹槽的底上；外壳筒内壁设有行程开关；四根压杆在导向孔内对应移动范围的杆上设有金属导轨，金属导轨还起到导线作用为中间电磁铁供电；外壳筒壁上开有小孔用来引出通电导线，外壳筒外部设有金属连接套，通过金属连接套端部的连接法兰与小车前端的小车连接柱端部的法兰固定在一起，所述的小车上安装有控制夯实机运行的电源控制器。
本发明的电磁夯实机所述的连接中间平盘和压头的四根压杆穿插在设置在外壳筒内壁的导向孔中。
所述的导向孔内的四根压杆在对应移动范围的杆上设有金属导轨，金属导轨由内部绝缘层和外部导电介质构成。
本发明的电磁夯实机所述的行程开关安装在外壳筒内壁对应中间平盘移动范围内的近两端处，通过行程开关限制中间电磁铁的移动范围及改变中间电磁铁的通电电流方向。
本发明的电磁夯实机所述的顶部电磁铁和底部电磁铁中连通的电流是直流电，顶部电磁铁上部为S极，下部为N极；底部电磁铁的上部为N极，下部为S极；中间电磁铁中连通的是大小不同和方向交变的方波电流。
本发明的电磁夯实机所述的中间电磁铁中连通的电流大小不同和方向交变的方波为正电流大、时间短，负电流小、时间长的方波电流。
本发明电磁夯实机的工作过程是利用电磁铁同性相斥、异性相吸的原理，采用三块电磁铁结合行程开关完成夯实机下冲和上回过程：在中间电磁铁上下运动过程中，顶部和底部电磁铁中通电电流的大小和方向不变，即通入恒定直流电，顶部电磁铁上部为 S 极，下部为 N 极；底部电磁铁的上部为 N 极，下部为 S 极。
中间电磁铁输入经过放大的正负交变方波电流，中间电磁铁在机壳上部触碰到上部行程开关时所通电流产生的磁性是上部为N极，下部为S极，根据电磁铁同性相斥，异性相吸的原理，用上斥和下吸的双重作用使中间电磁铁以最大加速度和冲击力向下运动。
同理，中间电磁铁在机壳下部触碰到下部行程开关时所通电流产生的磁性是上部为 S 极，下部为N 极，根据电磁铁同性相斥，异性相吸的原理，用上吸和下斥的双重作用使中间电磁铁回到上位。
中间电磁铁通入的方波电流正负变化是依据上、下部不同行程开关传出的信号由电源控制器提供。
工作过程中中间电磁铁下降时电流幅值大、时间短，而压头上升时电流幅值小、时间长是为了达到压头急降缓升的效果。
