数控30铣床编程实例带图毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。

2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

②每次切深为2㎜，分二次加工完。

2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。

故选用XKN7125型数控立式铣床。

3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。

6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。

该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束。

数控精密双侧铣床TH/YG/JJR-460NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-300NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-700NCR固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-600NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-850NCR固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1000NCR固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1200NCR固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1500NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1800NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）精粗一体立式双头铣床VM-1130固达、金佳润（三菱系统/宝元系统）数控龙门铣床VM-8015固达、金佳润（三菱系统/宝元系统）数控龙门铣床VM-8015NC/1320NC固赫（三菱系统/宝元系统）数显龙门铣床VM-8015/1320固赫（三菱系统/宝元系统）数控龙门铣床VM-2330/2340固赫（三菱系统/宝元系统）精密卧式铣床HM-1500龙门磨床HG-1420/1620固赫（三菱系统/宝元系统）精密卧式铣床HM-1500固赫（三菱系统/宝元系统）数控倒角机DJx1000x250NC-3固达/金佳润 三轴联动倒角机卧式单头侧铣床HM-8015固达卧式单头侧铣床固达机械网站产品中心（3个产品一行）数控精密双侧铣床TH/YG/JJR-350NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-520NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-600NCR固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-700NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-850NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1000NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1200NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1600NCR固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）立式(双换台)平面铣床VM-5025固达、金佳润（发那科系统/宝元系统）精粗一体立式双头铣床VM-1340固达、金佳润（三菱系统/宝元系统）数控龙门铣床VM-1625固达、金佳润（三菱系统/宝元系统）数控龙门铣床VM-8015NCA/1320NCA 固赫（三菱系统/宝元系统）数控龙门铣床VM-1520NC/1525NC 固赫（三菱系统/宝元系统）龙门铣床(动梁)VM-1630/1640固赫（三菱系统/宝元系统）精密卧式铣床HM-2000/2500龙门磨床HG-1625/1825固赫（三菱系统/宝元系统）精密卧式铣床HM-2000/2500固赫（三菱系统/宝元系统）数控倒角机DJx1200x250NC-3固达/金佳润 三轴联动倒角机液压翻板机FB-2.5-Y 固达/金佳润液压翻板机数控精密双侧铣床TH/YG/JJR-430NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-520NCR固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-700NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-800NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1000NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1200NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1300NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）数控精密双侧铣床TH/YG/JJR-1600NC固达、亚固、金佳润（发那科系统/三菱系统/宝元系统）立式平面铣床VM-1060固达、金佳润（三菱系统/宝元系统）精粗一体立式双头铣床VM-1550固达、金佳润（三菱系统/宝元系统）双工位平面精铣VM-3000固达、金佳润（发那科系统/宝元系统）数控龙门铣床VM-8015NCB/1320NCB 固赫（三菱系统/宝元系统）数控龙门铣床VM-1825NC/1830NC/1840NC 固赫（三菱系统/宝元系统）龙门铣床（动梁）VM-2340/2350/2360固赫（三菱系统/宝元系统）精密卧式铣床HM-3000龙门磨床HG-1830/2330/2340固赫（三菱系统/宝元系统）精密卧式铣床HM-3000固赫（三菱系统/宝元系统）数控倒角机DJx1400x300NC-3固达/金佳润 三轴联动倒角机液压翻板机FB-5-Y固达/金佳润液压翻板机。

（数控加工）数控铣床教案第一章：数控铣床概述1.1 课程目标：了解数控铣床的定义、分类、特点和应用范围，掌握数控铣床的基本组成和操作方法。

1.2 教学内容：1.2.1 数控铣床的定义与发展历程1.2.2 数控铣床的分类与特点1.2.3 数控铣床的应用范围1.2.4 数控铣床的基本组成1.2.5 数控铣床的操作方法1.3 教学方法：采用讲授、演示、实操相结合的方式进行教学。

1.4 教学资源：教材、PPT、数控铣床实物或模型、操作演示视频。

1.5 教学评价：通过课堂问答、实操考核等方式评价学生对数控铣床基本知识的掌握程度。

第二章：数控铣床编程基础2.1 课程目标：掌握数控铣床编程的基本原理和方法，熟悉数控铣床编程的常用指令和功能代码。

2.2 教学内容：2.2.1 数控铣床编程的基本原理2.2.2 数控铣床编程的方法与步骤2.2.3 数控铣床编程的常用指令2.2.4 数控铣床编程的功能代码2.3 教学方法：采用讲授、实操、案例分析相结合的方式进行教学。

2.4 教学资源：教材、PPT、数控铣床编程软件、实操案例。

2.5 教学评价：通过课堂问答、编程实操和案例分析等方式评价学生对数控铣床编程知识的掌握程度。

第三章：数控铣床操作3.1 课程目标：掌握数控铣床的操作步骤和技巧，能够独立完成简单零件的数控铣削加工。

3.2 教学内容：3.2.1 数控铣床操作的基本步骤3.2.2 数控铣床操作的注意事项3.2.3 数控铣床加工参数的选择与调整3.2.4 数控铣床刀具选择与更换3.2.5 数控铣床加工过程中的故障处理3.3 教学方法：采用讲授、演示、实操相结合的方式进行教学。

3.4 教学资源：教材、PPT、数控铣床实物或模型、操作演示视频、实操案例。

3.5 教学评价：通过实操考核、故障处理案例分析等方式评价学生对数控铣床操作技能的掌握程度。

第四章：数控铣床加工工艺4.1 课程目标：掌握数控铣床加工工艺的基本原则和方法，能够根据零件特点和加工要求制定合理的数控铣削工艺。

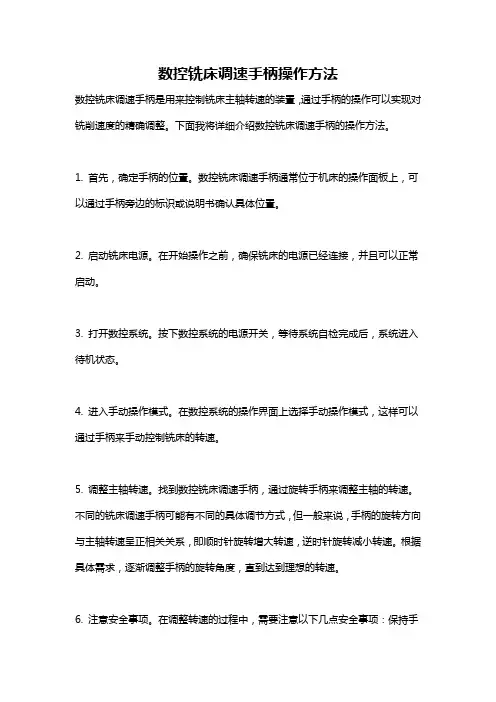

数控铣床调速手柄操作方法数控铣床调速手柄是用来控制铣床主轴转速的装置，通过手柄的操作可以实现对铣削速度的精确调整。
