电工实验思考题答案

电工电子实习思考题（5篇）第一篇：电工电子实习思考题思考题1、什么情况下电烙铁需要镀锡，怎么镀锡？答：①新的电烙铁在使用前用锉刀锉一下烙铁的尖头，接通电源后等一会儿烙铁头的颜色会变，证明烙铁发热了，然后用焊锡丝放在烙铁尖头上镀上锡，使烙铁不易被氧化。

在使用中，应使烙铁头保持清洁，并保证烙铁的尖头上始终有焊锡。

②将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。

2、什么是合格的焊点？如何防止虚焊点和假焊点？答：（1）①焊点有足够的机械强度：一般可采用把被焊元器件的引线端子打弯后再焊接的方法。

②焊接可靠，保证导电性能。

③焊点表面整齐、美观：焊点的外观应光滑、清洁、均匀、对称、整齐、美观、充满整个焊盘并与焊盘大小比例合适。

（2）要使焊接不出现虚焊和假焊，必须使熔化的焊锡完全浸润在待焊的铜或铁上面，待焊锡凝固后，焊锡就会牢固地与铜或铁结合在一起，导电性能很好。

如果熔化的焊锡与待焊的铜或铁产生不浸润现象，焊锡凝固后，很容易被取下，且导电性能不良。

为了实现良好的焊接，焊接前必须把铜或铁的待焊部分的氧化物去除干净。

可以用锉刀、砂布、小刀去除氧化物（刮亮为止），然后在待焊部位涂上助焊剂（松香酒精溶液或氯化锌）。

助焊剂的使用有利于熔锡在铜或铁产生了浸润现象，因此必须使用。

3、简答拆焊三步法、焊接的五步法答：拆焊三步法：①加热电烙铁②熔化焊锡③把电路板往实验台上磕一下焊接五步法：①准备施焊。

准备好焊锡丝和烙铁。

此时特别强调的施烙铁头部要保持干净，吃锡良好②加热焊件。

将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。

③熔化焊料。

当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。

④移开焊锡。

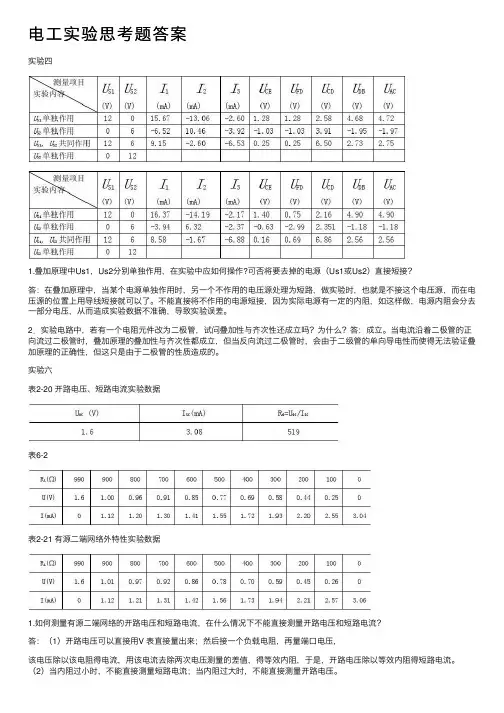

电⼯实验思考题答案实验四1.叠加原理中Us1，Us2分别单独作⽤，在实验中应如何操作?可否将要去掉的电源（Us1或Us2）直接短接？答：在叠加原理中，当某个电源单独作⽤时，另⼀个不作⽤的电压源处理为短路，做实验时，也就是不接这个电压源，⽽在电压源的位置上⽤导线短接就可以了。

不能直接将不作⽤的电源短接，因为实际电源有⼀定的内阻，如这样做，电源内阻会分去⼀部分电压，从⽽造成实验数据不准确，导致实验误差。

2．实验电路中，若有⼀个电阻元件改为⼆极管，试问叠加性与齐次性还成⽴吗？为什么？答：成⽴。

当电流沿着⼆极管的正向流过⼆极管时，叠加原理的叠加性与齐次性都成⽴，但当反向流过⼆极管时，会由于⼆级管的单向导电性⽽使得⽆法验证叠加原理的正确性，但这只是由于⼆极管的性质造成的。

实验六表2-20 开路电压、短路电流实验数据表6-2表2-21 有源⼆端⽹络外特性实验数据1.如何测量有源⼆端⽹络的开路电压和短路电流，在什么情况下不能直接测量开路电压和短路电流？答：（1）开路电压可以直接⽤V 表直接量出来；然后接⼀个负载电阻，再量端⼝电压，该电压除以该电阻得电流，⽤该电流去除两次电压测量的差值，得等效内阻，于是，开路电压除以等效内阻得短路电流。

（2）当内阻过⼩时，不能直接测量短路电流；当内阻过⼤时，不能直接测量开路电压。

2. 说明测有源⼆端⽹络开路电压及等效内阻的⼏种⽅法。

答：（1）开路电压、短路电流法；（2）半电压法；（3）伏安法；（4）零⽰法。

实验⼗⼀1.⽤⽰波器观察RC ⼀阶电路零输⼊响应和零状态响应时，为什么激励必须是⽅波信号？答：考察RC 电路要求加载恒定电压，当然只能⽤⽅波了。

4. 何谓积分电路和微分电路，他们必须具备什么条件？它们在⽅波激励下，其输出信号波形的变化规律如何？答：积分电路：输出电压与输⼊电压的时间积分成正⽐的电路；应具备的条件：≈dt RCuuSC1。

微分电路：输出电压与输⼊电压的变化率成正⽐的电路；应具备的条件：dtdRCuu SR ≈。

电路实验报告思考题答案【篇一：线性电子电路实验思考题答案】t>实验一常用电子仪器的使用1．什么是电压有效值？什么是电压峰值？常用交流电压表的电压测量值和示波器的电压直接测量值有什么不同？答：电压峰值是该波形中点到最高或最低之间的电压值；电压有效值等于它的瞬时值的平方在一个周期内积分的平均值再取平方根。

常用交流电压表的电压测量值一般都为有效值，而示波器的电压直接测量都为峰值。

2．用示波器测量交流信号的幅值和频率，如何尽可能提高测量精度？答：幅值的测量：y轴灵敏度微调旋钮置于校准位置，y轴灵敏度开关置于合适的位置即整个波形在显示屏的y轴上尽可能大地显示，但不能超出显示屏指示线外。

频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适位置即使整个波形在x轴上所占的格数尽可能接近10格（但不能大于10格）。

实验二晶体管主要参数及特性曲线的测试二极管的工作极限电流时就会使二极管损坏。

2．用mf500ha型万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？入特性曲线为一条非线性曲线。

用mf500ha型万用表测量二极管的正向电阻值的等效电路如右图所示，当量程小时，ro的阻值小，流过二极大，流过二极管的电流变小，其所测的阻值变大。

实验三单级低频放大器的设计、安装和调试1．rc和rl的变化对静态工作点有否影响？答：rc的变化会影响静态工作点，如其它参数不变，则rc↑==vce↓。

rl的变化对静态工作点无影响，原因是c2的隔直作用。

2．rc和rl的变化对放大器的电压增益有何影响？???rl 答：本实验电路中au?，rl′= rc // rl ，rl′增加时，∣au∣的值变大，反之rbe则减小。

3．放大器的上、下偏置电阻rb1和rb2若取得过小，将对放大器的静态和动态指标产生什么影响?答：上、下偏置电阻rb1和rb2取得很小时，静态稳定性提高，但静态功耗大增而浪费能源，而且还会使放大器的输入动态电阻减小以致信号分流过大。

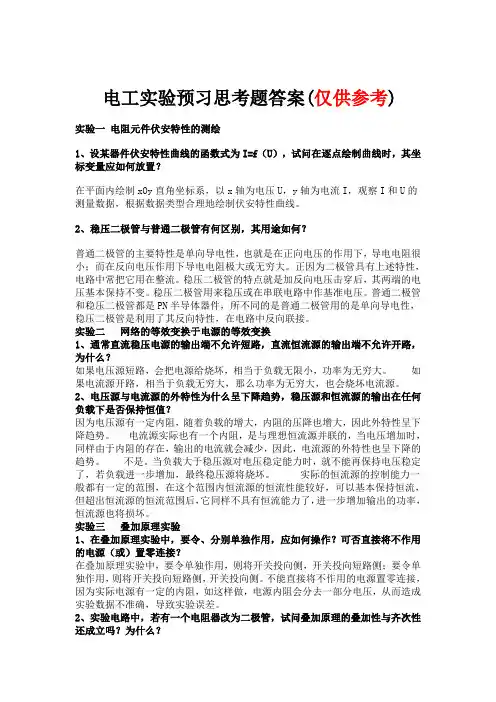

电工实验预习思考题答案(仅供参考)实验一电阻元件伏安特性的测绘1、设某器件伏安特性曲线的函数式为I=f（U），试问在逐点绘制曲线时，其坐标变量应如何放置？在平面内绘制xOy直角坐标系，以x轴为电压U，y轴为电流I，观察I和U的测量数据，根据数据类型合理地绘制伏安特性曲线。

2、稳压二极管与普通二极管有何区别，其用途如何？普通二极管的主要特性是单向导电性，也就是在正向电压的作用下，导电电阻很小；而在反向电压作用下导电电阻极大或无穷大。

正因为二极管具有上述特性，电路中常把它用在整流。

稳压二极管的特点就是加反向电压击穿后，其两端的电压基本保持不变。

稳压二极管用来稳压或在串联电路中作基准电压。

普通二极管和稳压二极管都是PN半导体器件，所不同的是普通二极管用的是单向导电性，稳压二极管是利用了其反向特性，在电路中反向联接。

实验二网络的等效变换于电源的等效变换1、通常直流稳压电源的输出端不允许短路，直流恒流源的输出端不允许开路，为什么？如果电压源短路，会把电源给烧坏，相当于负载无限小，功率为无穷大。

如果电流源开路，相当于负载无穷大，那么功率为无穷大，也会烧坏电流源。

2、电压源与电流源的外特性为什么呈下降趋势，稳压源和恒流源的输出在任何负载下是否保持恒值？因为电压源有一定内阻，随着负载的增大，内阻的压降也增大，因此外特性呈下降趋势。

电流源实际也有一个内阻，是与理想恒流源并联的，当电压增加时，同样由于内阻的存在，输出的电流就会减少，因此，电流源的外特性也呈下降的趋势。

不是。

当负载大于稳压源对电压稳定能力时，就不能再保持电压稳定了，若负载进一步增加，最终稳压源将烧坏。

实际的恒流源的控制能力一般都有一定的范围，在这个范围内恒流源的恒流性能较好，可以基本保持恒流，但超出恒流源的恒流范围后，它同样不具有恒流能力了，进一步增加输出的功率，恒流源也将损坏。

实验三叠加原理实验1、在叠加原理实验中，要令、分别单独作用，应如何操作？可否直接将不作用的电源（或）置零连接？在叠加原理实验中，要令单独作用，则将开关投向侧，开关投向短路侧；要令单独作用，则将开关投向短路侧，开关投向侧。

电工学实验报告思考题答案(共9篇) 电工实验思考题答案实验1 常用电子仪器的使用实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。

答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。

用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T= d ×ms/cm，，计算相应的周期和频率。

2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。

3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。

如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。

4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。

答：①通过调节聚焦旋钮可使波形更清晰。

②通过配合调节电平、释抑旋钮可使波形稳定。

③调节扫描速度旋钮。

④调节灵敏度旋钮。

实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。

计算相对误差，并分析误差原因。

答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。

实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。

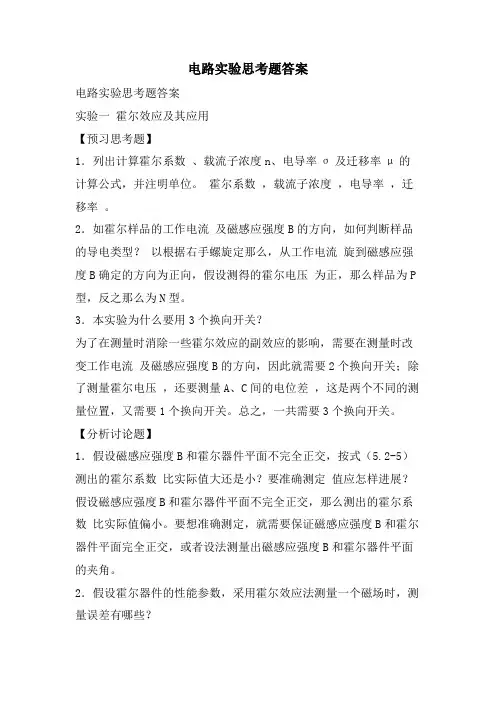

电路实验思考题答案电路实验思考题答案实验一霍尔效应及其应用【预习思考题】1．列出计算霍尔系数、载流子浓度n、电导率σ及迁移率μ的计算公式，并注明单位。

霍尔系数，载流子浓度，电导率，迁移率。

2．如霍尔样品的工作电流及磁感应强度B的方向，如何判断样品的导电类型？以根据右手螺旋定那么，从工作电流旋到磁感应强度B确定的方向为正向，假设测得的霍尔电压为正，那么样品为P 型，反之那么为N型。

3．本实验为什么要用3个换向开关？为了在测量时消除一些霍尔效应的副效应的影响，需要在测量时改变工作电流及磁感应强度B的方向，因此就需要2个换向开关；除了测量霍尔电压，还要测量A、C间的电位差，这是两个不同的测量位置，又需要1个换向开关。

总之，一共需要3个换向开关。

【分析讨论题】1．假设磁感应强度B和霍尔器件平面不完全正交，按式（5.2-5）测出的霍尔系数比实际值大还是小？要准确测定值应怎样进展？假设磁感应强度B和霍尔器件平面不完全正交，那么测出的霍尔系数比实际值偏小。

要想准确测定，就需要保证磁感应强度B和霍尔器件平面完全正交，或者设法测量出磁感应强度B和霍尔器件平面的夹角。

2．假设霍尔器件的性能参数，采用霍尔效应法测量一个磁场时，测量误差有哪些？误差有：测量工作电流的电流表的测量误差，测量霍尔器件厚度d 的长度测量仪器的测量误差，测量霍尔电压的电压表的测量误差，磁场方向与霍尔器件平面的夹角影响等。

实验二声速的测量【预习思考题】1. 如何调节和判断测量系统是否处于共振状态？为什么要在系统处于共振的条件下进展声速测定？答：缓慢调节声速测试仪信号源面板上的“信号频率”旋钮，使交流毫伏表指针指示到达最大（或晶体管电压表的示值到达最大），此时系统处于共振状态，显示共振发生的信号指示灯亮，信号源面板上频率显示窗口显示共振频率。

在进展声速测定时需要测定驻波波节的位置，当发射换能器S1处于共振状态时，发射的超声波能量最大。

假设在这样一个最正确状态移动S1至每一个波节处，媒质压缩形变最大，那么产生的声压最大，接收换能器S2接收到的声压为最大，转变成电信号，晶体管电压表会显示出最大值。

实验一常用电子仪器的使用1、示波器荧光屏上的波形不断移动不能稳定，试分析其原因。

调节哪些旋钮才能使波形稳定不变。

答：用示波器观察信号波形，只有当示波器内部的触发信号与所测信号同步时，才能在荧光屏上观察到稳定的波形。

若荧光屏上的波形不断移动不能稳定，说明触发信号与所测信号不同步,即扫描信号（X轴）频率和被测信号（Y轴）频率不成整数倍的关系（fx≠nfy）,从而使每一周期的X、Y轴信号的起扫时间不能固定，因而会使荧光屏上显示的波形不断的移动。

此时，应首先检查“触发源”开关（SOURCE）是否与Y轴方式同步（与信号输入通道保持一致）；然后调节“触发电平”（LEVEL），直至荧光屏上的信号稳定。

2、交流毫伏表是用来测量正弦波电压还是非正弦波电压？它的表头指示值是被测信号的什么数值？它是否可以用来测量直流电压的大小？答；①正弦波电压和非正弦波电压都可以测，但测的是交流电压的有效值。

②它的表头指示值是被测信号的有效值。

③不能用交流毫伏表测量直流电压。

因为交流毫伏表的检波方式是交流有效值检波，刻度值是以正弦信号有效值进行标度的，所以不能用交流毫伏表测量直流电压。

④交流毫伏表和示波器荧光屏测同一输入电压时数据不同是因为交流毫伏表的读数为正弦信号的有效值，而示波器荧光屏所显示的是信号的峰峰值。

实验二叠加定理和戴维宁定理的验证1、在叠加原理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？答：在叠加原理中，当某个电源单独作用时，另一个不作用的电压源处理为短路，做实验时，也就是不接这个电压源，而在电压源的位置上用导线短接就可以了。

2、叠加原理实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？答：当然不成立，有了二极管就不是线性系统了，但可能在一定范围内保持近似线性，从而叠加性与齐次性近似成立。

如果误差足够小，就可以看成是成立。

3、将戴维宁定理中实测的R0与理论计算值R0进行比较，分析电源内阻对误差的影响。

电⼯电⼦基础实验（电路与信号实验部分思考题）5.7 传输⽹络的幅频和相频特性3、半功率点频率是如何定义的。

计算图3电路的半功率点频率，并简述实验中测量半功率点频率的⽅法。

答：在传输⽹络中当传输信号频率w=wc 时,⽹络输出功率是最⼤输出功率的⼀半，称wc 为半功率点。

实验中有两种⽅法：（1）利⽤幅频特性在图3找到VR/VS=0.707的频率点即半功率点；（2）利⽤相频特性，⽤双迹法找到相位差为45°的频率点即半功率点。

5.6 受控源仿真1．理想运算放⼤器的主要特点有哪些？答：1.开环差模电压增益Aud →∞；2.差模输⼊电阻Rid →∞3.差模输出电阻Rod →04. KCMR →∞5.输⼊失调电流IIO 、失调电压UIO 和它们的温漂均为零；6.输⼊偏置电流IIB=07. 3dB 带宽BW=∞8.虚短和虚断。

2．请模拟⼀下，看受控源的控制特性是否适⽤于交流信号？加⼤输⼊信号后，输出电压波形会产⽣什么形状？答：适⽤于交流信号。

加⼤输⼊信号后，输出电压波形先按⽐例被放⼤，但随着输⼊信号的不断加⼤输出电压会产⽣失真，波形的上限和下限被限伏。

3．在运算放⼤器电源引出线的负端加⼀负向电源电压-18伏，重复问题2，观察输出波形。

答：适⽤于交流信号。

加⼤输⼊信号后，输出电压波形先按⽐例被放⼤，但随着输⼊信号的不断加⼤输出电压会产⽣失真，波形的上限和下限被限伏。

HzRC w c 3.73/1/1===τ5.2 基尔霍夫定律5.1 ⾮线性电阻伏安特性1、稳压管的稳压功能是利⽤特性曲线的哪⼀部分，在伏安特性曲线上标出，为什么？答：稳压管的稳压功能利⽤特性曲线的反向部分。

因为在此区间，电流变化很⼤，⽽电压基本不变。

说明：反接稳压管的等效电阻很⼤，且电压在较⼤范围内变化时，反向电流变化是很⼩；当反向电压达到某⼀电压时，电流增加很快，⽽此时电压在很⼩的范围基本不变，即达到稳压4、⽤TY-360型万⽤表直流2.5mA挡和25mA挡分别测量⼀个真值为2.5mA的电流，试分析每次测试结果可能的最⼤绝对误差（假定⽆读数误差且不考虑电流表内阻的影响）。

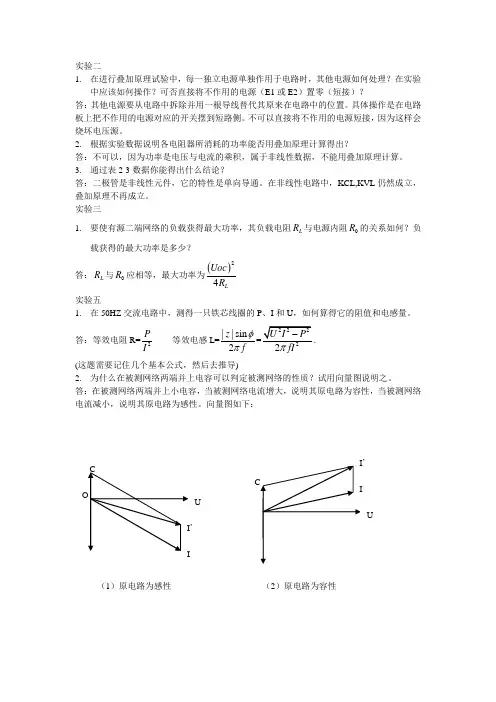

1. 在进行叠加原理试验中，每一独立电源单独作用于电路时，其他电源如何处理？在实验中应该如何操作？可否直接将不作用的电源（E1或E2）置零（短接）？ 答：其他电源要从电路中拆除并用一根导线替代其原来在电路中的位置。

具体操作是在电路板上把不作用的电源对应的开关摆到短路侧。

不可以直接将不作用的电源短接，因为这样会烧坏电压源。

2. 根据实验数据说明各电阻器所消耗的功率能否用叠加原理计算得出？答：不可以，因为功率是电压与电流的乘积，属于非线性数据，不能用叠加原理计算。

3. 通过表2-3数据你能得出什么结论？答：二极管是非线性元件，它的特性是单向导通。

在非线性电路中，KCL,KVL 仍然成立，叠加原理不再成立。

实验三1. 要使有源二端网络的负载获得最大功率，其负载电阻L R 与电源内阻0R 的关系如何？负载获得的最大功率是多少？ 答：L R 与0R 应相等，最大功率为()24LU oc R实验五1. 在50HZ 交流电路中，测得一只铁芯线圈的P 、I 和U ，如何算得它的阻值和电感量。

答：等效电阻R=2P I等效电感L=||sin 2z fφπ=22fIπ.(这题需要记住几个基本公式，然后去推导)2. 为什么在被测网络两端并上电容可以判定被测网络的性质？试用向量图说明之。

答：在被测网络两端并上小电容，当被测网络电流增大，说明其原电路为容性，当被测网络电流减小，说明其原电路为感性。

向量图如下：1.日光灯点亮后，启辉器还会有作用么？为什么？如果在日光灯点亮前启辉器损坏，有何应急措施？答：日光灯点亮后，启辉器不再有作用。

应为当日光灯点亮后，启辉器动静弹片断开，电流不再从启辉器流过。

如果启辉器损坏，可以用一个按钮开关代替，连续按下弹起按钮来模拟启辉器动静弹片的作用。

2.为什么用并联电容。

字太多不写了反正你们看得懂就好。
