岩石边坡开挖评定表

岩石边坡开挖主要参数汇总1、不同坡比对应预裂孔倾角：2、边坡开挖梯段高度应根据地质条件、马道设置、施工设备等因素确定，一般不宜大于15m。

3、设计边坡面的开挖应采用预裂爆破或光面爆破。

预裂爆破或光面爆破孔孔径不宜大于110mm，梯段爆破孔孔径不宜大于150mm。

保护层开挖，其爆破孔孔径不宜大于50mm。

4、预裂炮孔应比梯段炮孔超钻一定深度，超深值不宜小于30倍的梯段炮孔的药卷直径。

5、分区爆破时，预裂范围超出同一高程相邻爆破区的距离不宜小于5m。

6、预裂爆破孔与梯段爆破孔若在同一网络中起爆，预裂爆破孔应先于梯段爆破孔起爆，领先时间不小于75ms。

7、开挖轮廓面上残留爆破孔痕迹应均匀分布。

残留爆破孔痕迹保存率（半孔率）：对完整岩石，应大于85%；对较完整的岩体，应大于60%；对于较破碎的岩体，应大于20%以上。

8、相邻两残留爆破孔间的不平整度不应大于15mm。

9、预裂孔空位偏差不应大于5cm，钻孔倾角和方位角不宜大于1º，孔深偏差不宜大于5cm；缓冲孔、施工预裂孔孔位偏差不宜大于10cm，钻孔倾角和方位角不宜大于2 º，孔深偏差不宜大于20cm。

爆破孔孔位偏差不宜大于20cm，孔倾角和方位角不宜大于2 º，孔深偏差不宜大于20cm。

10、在爆破后应有爆破专业人员进入爆破现场进行爆后检查，导火索爆破起爆时间不得早于15min，电力起爆不得早于5min。

11、边坡开挖时马到上方宜预留1.5m~2.5m厚保护层，宜采用水平控制爆破开挖；水平预裂孔直径不宜大于50mm，孔间距不宜大于60cm。

12、坝肩建基面开挖的爆破梯段不宜小于10m。

13、相邻建基面由陡变缓时，预裂孔不宜深入设计轮廓线内，且应预留不小于50cm的安全距离。

14、坝肩建基面开挖，预裂孔最大单响药量一般不应大于20kg；岩石边坡开挖时的预裂爆破和光面爆破，根据工程经验，最大的一段起爆药量一般不大于50kg。

15、梯段爆破最大一段起爆药量应通过试验确定，距建基面30m以外单响药量不宜大于250kg，30m~15m范围内不宜大于150kg，15m以内不宜大于75kg。

岩石边坡开挖主要参数汇总1、不同坡比对应预裂孔倾角：2、边坡开挖梯段高度应根据地质条件、马道设置、施工设备等因素确定，一般不宜大于15m。

3、设计边坡面的开挖应采用预裂爆破或光面爆破。

预裂爆破或光面爆破孔孔径不宜大于110mm，梯段爆破孔孔径不宜大于150mm。

保护层开挖，其爆破孔孔径不宜大于50mm。

4、预裂炮孔应比梯段炮孔超钻一定深度，超深值不宜小于30倍的梯段炮孔的药卷直径。

5、分区爆破时，预裂范围超出同一高程相邻爆破区的距离不宜小于5m。

6、预裂爆破孔与梯段爆破孔若在同一网络中起爆，预裂爆破孔应先于梯段爆破孔起爆，领先时间不小于75ms。

7、开挖轮廓面上残留爆破孔痕迹应均匀分布。

残留爆破孔痕迹保存率（半孔率）：对完整岩石，应大于85%；对较完整的岩体，应大于60%；对于较破碎的岩体，应大于20%以上。

8、相邻两残留爆破孔间的不平整度不应大于15mm。

9、预裂孔空位偏差不应大于5cm，钻孔倾角和方位角不宜大于1º，孔深偏差不宜大于5cm；缓冲孔、施工预裂孔孔位偏差不宜大于10cm，钻孔倾角和方位角不宜大于2 º，孔深偏差不宜大于20cm。

爆破孔孔位偏差不宜大于20cm，孔倾角和方位角不宜大于2 º，孔深偏差不宜大于20cm。

10、在爆破后应有爆破专业人员进入爆破现场进行爆后检查，导火索爆破起爆时间不得早于15min，电力起爆不得早于5min。

11、边坡开挖时马到上方宜预留1.5m~2.5m厚保护层，宜采用水平控制爆破开挖；水平预裂孔直径不宜大于50mm，孔间距不宜大于60cm。

12、坝肩建基面开挖的爆破梯段不宜小于10m。

13、相邻建基面由陡变缓时，预裂孔不宜深入设计轮廓线内，且应预留不小于50cm的安全距离。

14、坝肩建基面开挖，预裂孔最大单响药量一般不应大于20kg；岩石边坡开挖时的预裂爆破和光面爆破，根据工程经验，最大的一段起爆药量一般不大于50kg。

15、梯段爆破最大一段起爆药量应通过试验确定，距建基面30m以外单响药量不宜大于250kg，30m~15m范围内不宜大于150kg，15m以内不宜大于75kg。

岩石边坡开挖工程质量三检检查记录表
编号：
岩石地基开挖工程质量三检检查记录表
编号：
岩石地下开挖工程质量三检检查记录表
编号：
软基和岸坡开挖工程质量三检检查记录表
编号：
岩石地基帷幕灌浆和固结灌浆工程质量三检检查记录表
编号：
（钻孔）回填灌浆工程质量三检检查记录表
编号：
（预埋管路）回填灌浆工程质量三检检查记录表
编号：
基础排水工程质量三检检查记录表
编号：
锚杆质量三检检查记录表
编号：
喷射混凝土质量三检检查记录表
编号：
预应力锚固工程质量三检检查记录表
编号：
混凝土防渗墙工程质量三检检查记录表
编号：。

水利水电单元工程施工质量评定表样表（2012版）南昌蓝水工程监理有限责任公司二零一三年七月目录第一部分土石方工程单元工程质量验收评定表………………………… 1～69第二部分混凝土工程单元工程质量验收评定表…………………………70～175第三部分提防工程单元工程质量验收评定表………………………… 176～241第四部分地基处理与基础工程单元工程质量验收评定表…………… 242～278第五部分水工金属结构安装工程单元工程质量验收评定表………… 279～281第六部分水轮发电机组安装工程单元工程质量验收评定表………… 282～284第七部分水力机械辅助设备系统安装工程单元工程质量验收评定表… 285～287说明本表样是根据中华人民共和国水利部2012版《水利水电工程单元工程施工质量验收评定标准——土石方工程》（SL631-2012）、《水利水电工程单元工程施工质量验收评定标准——混凝土工程》（SL632-2012）、《水利水电工程单元工程施工质量验收评定标准——地基处理与基础工程》（SL633-2012）、《水利水电工程单元工程施工质量验收评定标准——堤防工程》（SL634-2012）、《水利水电工程单元工程施工质量验收评定标准——水工金属结构安装工程》、（SL635-2012）《水利水电工程单元工程施工质量验收评定标准——水轮发电机组安装工程》、（SL636-2012）《水利水电工程单元工程施工质量验收评定标准——水力机械辅助设备系统安装工程》（SL637-2012）等七项标准编制而成，各项目在使用过程中，应切实对照以上规范标准的要求，认真填写质量验收评定表格。

特此说明二零一三年五月单元工程施工质量验收评定表（划分工序）表土及土质岸坡清理施工质量标准表土及土质岸坡清理施工质量验收评定表表4.2.3软基或土质岸坡开挖施工质量标准表4.2.4软基或土质岸坡开挖施工质量验收评定表表4.2.4岩石岸坡开挖施工质量标准表4.3.3岩石岸坡开挖施工质量验收评定表表4.3.3岩石地基开挖施工质量标准表4.4.3岩石地基开挖施工质量验收评定表表4.4.3地质缺陷处理施工质量标准表4.4.4地质缺陷处理施工质量验收评定表表4.4.4岩石洞室开挖施工质量标准表5.2.2岩石洞室开挖施工质量验收评定表表5.2.2土质洞室开挖施工质量标准表5.3.3土质洞室开挖施工质量验收评定表结合面处理施工质量标准结合面处理施工质量验收评定表表6.2.4卸料及铺填施工质量标准表6.2.5卸料及铺填施工质量验收评定表表6.2.5土料压实施工质量标准表6.2.6土料压实施工质量验收评定表表6.2.6接缝处理施工质量标准表6.2.7接缝处理施工质量验收评定表表6.2.7砂砾料铺填施工质量标准表6.3.4砂砾料铺填施工质量验收评定表表6.3.4砂砾料压实施工质量标准表6.3.5砂砾料压实施工质量验收评定表表6.3.5堆石料铺填施工质量标准表6.4.3堆石料铺填施工质量验收评定表表6.4.3堆石料压实施工质量标准表6.4.4堆石料压实施工质量验收评定表表6.4.4反滤（过渡）料铺填施工质量标准表6.5.3反滤（过渡）料铺填施工质量验收评定表表6.5.3反滤（过渡）料压实施工质量标准表6.5.4反滤（过渡）料压实施工质量验收评定表垫层料铺填施工质量标准垫层料铺填施工质量验收评定表垫层料压实施工质量标准垫层料压实施工质量验收评定表表6.6.5-2 垫层坡面防护层检验项目及偏差标准排水工程单元工程施工质量标准排水工程单元工程施工质量验收评定表干砌石单元工程施工质量标准干砌石单元工程施工质量验收评定表水泥砂浆砌石体层面处理施工质量标准水泥砂浆砌石体层面处理施工质量验收评定表水泥砂浆砌石体砌筑施工质量标准水泥砂浆砌石体砌筑施工质量验收评定表。

边坡稳定性分析边坡稳定性分析，其目的在于根据工程地质条件确定合理的断面尺寸（即边坡容许坡度和高度），或验算拟定的断面尺寸是否稳定、合理。

稳定分析的方法如下：一、查表法在保证边坡稳定的前提下编制了各类岩、土的边坡容许值表。

在实际工作中，可以根据工程地质条件参照下列各表确定边坡的容许坡度值：（一）岩、土（包括黄土、填土）边坡容许值可按表1、表2、表3确定。

但凡遇下列情况之一时，不得采用表中数值：1.开挖土质边坡高度大于10m，岩石、黄土或填土边坡高度大于15m时；2.坡体中地下水比较发育或有软弱结构面的倾斜地层时；3.岩层层面或主要结构面的倾向与边坡开挖的倾向一致或二者走向的交角小于45°时。

表1 岩石边坡容许坡度值岩石类别风化程度边坡高度8m以下8～15m硬质岩石微风化1∶0.1～1∶0.20 1∶0.2～1∶0.35 中等风化1∶0.2～1∶0.35 1∶0.35～1∶0.50 强风化1∶0.35～1∶0.50 1∶0.50～1∶0.75软质岩石微风化1∶0.35～1∶0.50 1∶0.50～1∶0.75 中等风化1∶0.5～1∶0.75 1∶0.75～1∶1.00 强风化1∶0.75～1∶1.00 1∶1.00～1∶1.25注：代表性的硬质、软质岩石如表1-1；表1-1 岩石坚固性分类岩石类别R b(kg/cm2)代表性岩石硬质岩石极硬岩＞6001.流纹岩、安山岩、花岗岩、闪长岩、玄武岩、辉长岩、辉绿岩等2.硅质、钙质胶结的砾岩、砂岩、灰岩、白云岩等3.片麻岩、石英岩、大理岩等硬质岩300～600软质岩石软质岩50～3001.凝灰岩等喷出岩2.泥质的砾岩、砂岩、页岩和碳质页岩、泥灰岩、泥岩、粘土岩等3.绿泥石片岩、云母片岩、千枚岩、板岩等极软岩≤50表2 土质边坡容许坡度值土的类别密实度或粘性土的状态边坡高度5m以下5～10m碎石土密实1∶0.35～1∶0.501∶0.50～1∶0.75中密1∶0.50～1∶0.751∶0.75～1∶1.00稍密1∶0.75～1∶1.001∶1.00～1∶1.25老粘性土坚硬1∶0.35～1∶0.501∶0.50～1∶0.75硬塑1∶0.50～1∶0.751∶0.75～1∶1.00一般粘性土坚硬1∶0.75～1∶1.001∶1.00～1∶1.25硬塑1∶1.00～1∶1.251∶1.25～1∶1.50注：1.表中的碎石土，其充填物为坚硬或硬塑状态的粘性土。

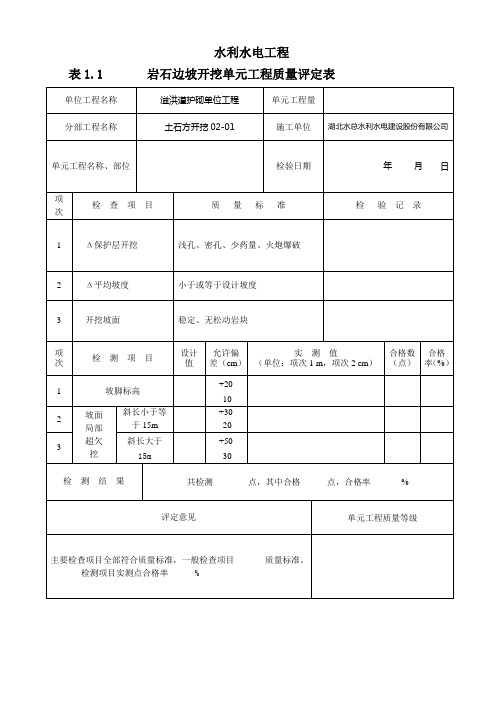

水利水电工程岩石边坡开挖单元工程质量评定表表1.1单元工程名称集水井工程单元工程量4866m3分部工程名称宜阳县三乡镇后院村提水工程施工单位单元工程名称、部位集水井基坑开挖检测日期项检查项目质量标准检验记录2015年6月4日次1 △保护层开挖采用分层开挖分三层。

各层爆破施工方法符合《岩石基础开挖工程施工技术规范》SL47-942 △平均坡度小于或等于设计坡度抽查6个断面，坡度为1：0.52‾1:0.76（设计边坡1：0.5）3 开挖坡面稳定、无松动岩块坡面稳定，无松动岩块项检测项目设计值允许偏差实测值（单位：项次1 m, 项次2 m)合格数合格率次(cm) （点）（%）-10m +20 -10.05 -9.95 -10.00 -10.111 坡脚标高-10.17 -9.90 -10.18 -10.01 11 91.6-10 -9.86 -10.12 -10.13 -9.93坡面斜长+30 +7 +16 +3 -15 -22 +8 -10 -23 +11 +5 13 92.9≤15m -20局部-12 -5 -4 +21超欠斜长+503 挖＞15m -30检测结果共检测26点，其中合格24点，合格率92.3%评定意见单元工程质量等级主要检查项目全部符合质量标准。

一般检查项目符合质量优良标准，检测项目实测点合格率92.3%施工建设石爱军（监理）王怀良单位单位注:“+”为超挖，“-”为欠挖表 1.1填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分：按设计或施工检查验收的区、段划分，每区、段为一单元工程。

2、单元工程量：本单元开挖工程量（m3）。

3、检查项目：项次 2 的质量标准栏须填写设计坡度。

本例为 1：0.5。

检验记录栏要将检验情况简要记录下来，以便与质量标准比较，不能只填“符合要求”或“合格”。

4、检测项目；坡面局部超欠挖分为两项，本例斜坡长度＜15m，故将实测值写在项次2相应的检测栏内。
