伺服三合一送料机结构以及作用

了解三合一送料机的用途和特征
三合一送料机以厚度0.3mm-3.2mm、0.3mm-4.5mm、0.6mm-6.0mm的为标配机型.卷材内径范围在508mm～620mm.机型随材料的厚度款度在机械生产设计中也有所不同，下面先讲解一下薄板类型。

三合一送料机针对于金属卷材板：不锈钢卷、冷轧板、热轧板等冲压材料的开卷下料，到材料整平，再至材料送进冲床的冲压。

自动材料架
整平送料一体机头
三合一送料机分为有上入料和下入料两种方式，薄板通用型是下入料，保证送料步距更精准。

三合一送料机的压料臂主要采用气动压料，能有效的防止卷材料松散，并且配有托料导轨装置，将材料托送至整平入口，为了节省空间和换料时间，提高工作效率，适当选配上料台车，可达到一人操作。

上料台
三合一送料机的整平辊轴采取高强度轴承钢GCr15，经调质处理高频淬火处理后，表面镀硬烙后硬度可达HRC60～62度，尺寸精度0.01mm，保证整平辊之钢性及整平辊之表面光洁，确保在整平过程当中被整平材料的表面性能。

三合一送料机装有对照光电控制，可通过冲床发出的电信号，在瞬间能放松材料动作，下压有力，导正材料的准确。

三合一送料机优点：节省作业占地空间，节省作业人员，节省作业时间，从而有效提高产量，三合一送料机操作简单，零基础也能操作，保养容易，故障率低。

三合一送料机除了标配外，根据不同客户的生产需求，机台的配备可做相应的改动，在同等条件下，提高生产效率。

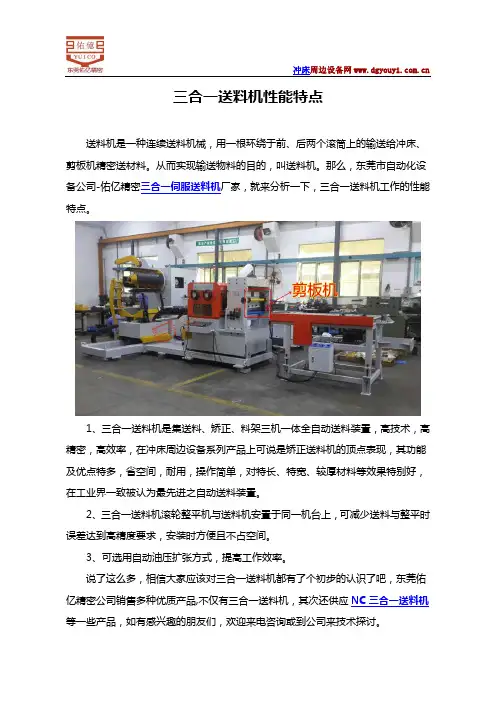

三合一送料机性能特点
送料机是一种连续送料机械，用一根环绕于前、后两个滚筒上的输送给冲床、剪板机精密送材料。

从而实现输送物料的目的，叫送料机。

那么，东莞市自动化设备公司-佑亿精密三合一伺服送料机厂家，就来分析一下，三合一送料机工作的性能特点。

1、三合一送料机是集送料、矫正、料架三机一体全自动送料装置，高技术，高精密，高效率，在冲床周边设备系列产品上可说是矫正送料机的顶点表现，其功能及优点特多，省空间，耐用，操作简单，对特长、特宽、较厚材料等效果特别好，在工业界一致被认为最先进之自动送料装置。

2、三合一送料机滚轮整平机与送料机安置于同一机台上，可减少送料与整平时误差达到高精度要求，安装时方便且不占空间。

3、可选用自动油压扩张方式，提高工作效率。

说了这么多，相信大家应该对三合一送料机都有了个初步的认识了吧，东莞佑亿精密公司销售多种优质产品,不仅有三合一送料机，其次还供应NC三合一送料机等一些产品，如有感兴趣的朋友们，欢迎来电咨询或到公司来技术探讨。

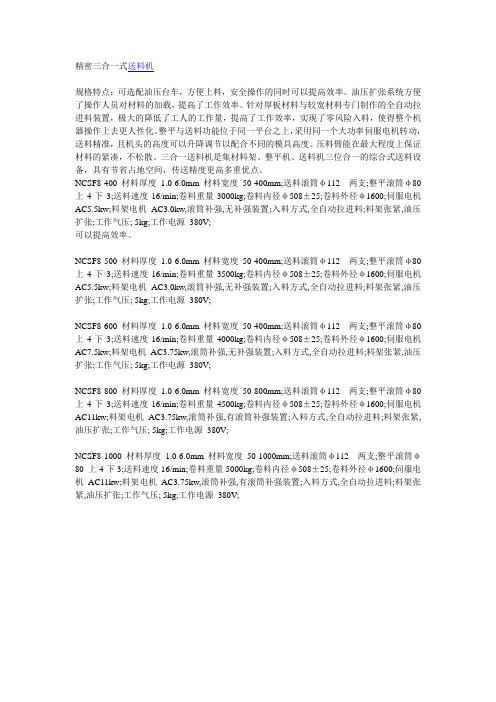

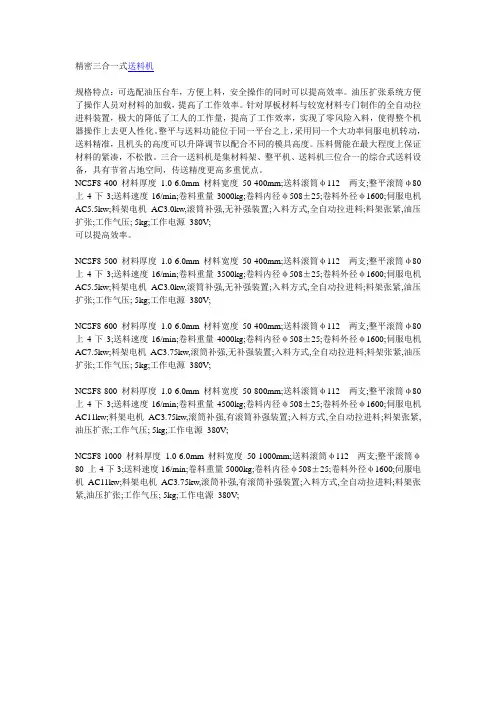

精密三合一式送料机规格特点：可选配油压台车，方便上料，安全操作的同时可以提高效率。

油压扩张系统方便了操作人员对材料的加载，提高了工作效率。

针对厚板材料与较宽材料专门制作的全自动拉进料装置，极大的降低了工人的工作量，提高了工作效率，实现了零风险入料，使得整个机器操作上去更人性化。

整平与送料功能位于同一平台之上，采用同一个大功率伺服电机转动，送料精准，且机头的高度可以升降调节以配合不同的模具高度。

压料臂能在最大程度上保证材料的紧凑，不松散。

三合一送料机是集材料架、整平机、送料机三位合一的综合式送料设备，具有节省占地空间，传送精度更高多重优点。

NCSF8-400材料厚度1.0-6.0mm材料宽度50-400mm;送料滚筒φ112 两支;整平滚筒φ80 上4下3;送料速度16/min;卷料重量3000kg;卷料内径φ508±25;卷料外径φ1600;伺服电机AC5.5kw;料架电机AC3.0kw,滚筒补强,无补强装置;入料方式,全自动拉进料;料架张紧,油压扩张;工作气压; 5kg;工作电源380V;可以提高效率。

NCSF8-500 材料厚度1.0-6.0mm材料宽度50-400mm;送料滚筒φ112 两支;整平滚筒φ80 上4下3;送料速度16/min;卷料重量3500kg;卷料内径φ508±25;卷料外径φ1600;伺服电机AC5.5kw;料架电机AC3.0kw,滚筒补强,无补强装置;入料方式,全自动拉进料;料架张紧,油压扩张;工作气压; 5kg;工作电源380V;NCSF8-600 材料厚度1.0-6.0mm材料宽度50-400mm;送料滚筒φ112 两支;整平滚筒φ80 上4下3;送料速度16/min;卷料重量4000kg;卷料内径φ508±25;卷料外径φ1600;伺服电机AC7.5kw;料架电机AC3.75kw,滚筒补强,无补强装置;入料方式,全自动拉进料;料架张紧,油压扩张;工作气压; 5kg;工作电源380V;NCSF8-800 材料厚度1.0-6.0mm材料宽度50-800mm;送料滚筒φ112 两支;整平滚筒φ80 上4下3;送料速度16/min;卷料重量4500kg;卷料内径φ508±25;卷料外径φ1600;伺服电机AC11kw;料架电机AC3.75kw,滚筒补强,有滚筒补强装置;入料方式,全自动拉进料;料架张紧,油压扩张;工作气压; 5kg;工作电源380V;NCSF8-1000 材料厚度1.0-6.0mm材料宽度50-1000mm;送料滚筒φ112 两支;整平滚筒φ80 上4下3;送料速度16/min;卷料重量5000kg;卷料内径φ508±25;卷料外径φ1600;伺服电机AC11kw;料架电机AC3.75kw,滚筒补强,有滚筒补强装置;入料方式,全自动拉进料;料架张紧,油压扩张;工作气压; 5kg;工作电源380V;。

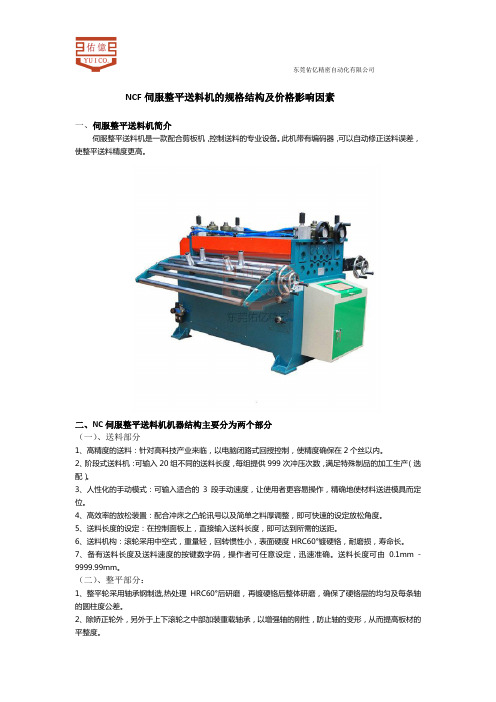

NCF伺服整平送料机的规格结构及价格影响因素一、伺服整平送料机简介伺服整平送料机是一款配合剪板机，控制送料的专业设备。

此机带有编码器，可以自动修正送料误差，使整平送料精度更高。

二、NC伺服整平送料机机器结构主要分为两个部分（一）、送料部分1、高精度的送料：针对高科技产业来临，以电脑闭路式回授控制，使精度确保在2个丝以内。

2、阶段式送料机：可输入20组不同的送料长度，每组提供999次冲压次数，满足特殊制品的加工生产（选配）。

3、人性化的手动模式：可输入适合的3段手动速度，让使用者更容易操作，精确地使材料送进模具而定位。

4、高效率的放松装置：配合冲床之凸轮讯号以及简单之料厚调整，即可快速的设定放松角度。

5、送料长度的设定：在控制面板上，直接输入送料长度，即可达到所需的送距。

6、送料机构：滚轮采用中空式，重量轻，回转惯性小，表面硬度HRC60°镀硬铬，耐磨损，寿命长。

7、备有送料长度及送料速度的按键数字码，操作者可任意设定，迅速准确。

送料长度可由0.1mm - 9999.99mm。

（二）、整平部分：1、整平轮采用轴承钢制造,热处理HRC60°后研磨，再镀硬铬后整体研磨，确保了硬铬层的均匀及每条轴的圆柱度公差。

2、除矫正轮外，另外于上下滚轮之中部加装重载轴承，以增强轴的刚性，防止轴的变形，从而提高板材的平整度。

3、滚轮排列于设计之时便已按序排列，操作简化，只需转动一个手柄即可完成调校工作。

此机拥有多种开料方式，可以进行套开料和斜开料，能最大化的利用卷料边缘和两端的余料，极大的提高了材料的利用率，生产材料成本节省至少15%。

送料精度高，剪切成品品质好。

整平送料机使用的是PLC、触摸屏、伺服马达与驱动器组成的最佳化的电控系统，其送料滚筒是由伺服马达精准驱动实现送料动作的，送料精度最高可达0.05mm，同时多次送料后还有自动修正误差功能真正确保的送料剪切的精准。

三、伺服整平送料机价格的影响因素（一）、质量高低国内生产伺服整平送料机的厂家众多，每个厂家的技术水平不同，生产出的伺服整平送料机设备质量也参差不齐，质量好的设备，采用的制造工艺更加先进，元配件更加耐磨，花费成本较高，所以价格也会较高。

三合一送料机原理
三合一送料机是一种集材料架部分、矫正部分、送料部分于一体的自动化设备。

其工作原理主要包括以下几个方面：
1. 材料架部分：利用悬臂梁机构原理制造而成，负责支撑材料卷，并通过主轴控制实现间歇旋转。

2. 矫正部分：采用平行辊矫正法，通过控制辊子的速度和间距，对材料进行连续矫正，消除材料的不平整和波浪形。

3. 送料部分：通过伺服电机驱动送料滚筒夹持送料，实现连续稳定的送料动作。

同时，送料机构还配备有检测料环，并将料环量的检测信号反馈给开卷机，控制主轴电机的变速，以实现精确的送料长度控制。

此外，三合一送料机还具有自动送料、矫正和送料的三大功能，能够大大减少以前送料机的占地面积，提高生产效率。

其控制系统可以实时监测各种参数和状态，并进行相应的调整，确保设备的稳定运行和生产的顺利进行。

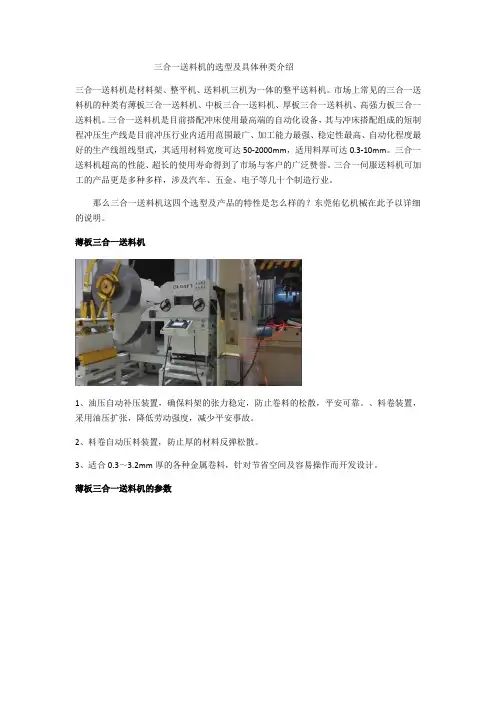

三合一送料机的选型及具体种类介绍三合一送料机是材料架、整平机、送料机三机为一体的整平送料机。

市场上常见的三合一送料机的种类有薄板三合一送料机、中板三合一送料机、厚板三合一送料机、高强力板三合一送料机。

三合一送料机是目前搭配冲床使用最高端的自动化设备，其与冲床搭配组成的短制程冲压生产线是目前冲压行业内适用范围最广、加工能力最强、稳定性最高、自动化程度最好的生产线组线型式，其适用材料宽度可达50-2000mm，适用料厚可达0.3-10mm。

三合一送料机超高的性能、超长的使用寿命得到了市场与客户的广泛赞誉。

三合一伺服送料机可加工的产品更是多种多样，涉及汽车、五金、电子等几十个制造行业。

那么三合一送料机这四个选型及产品的特性是怎么样的？东莞佑亿机械在此予以详细的说明。

薄板三合一送料机1、油压自动补压装置，确保料架的张力稳定，防止卷料的松散，平安可靠。

、料卷装置，采用油压扩张，降低劳动强度，减少平安事故。

2、料卷自动压料装置，防止厚的材料反弹松散。

3、适合0.3～3.2mm厚的各种金属卷料，针对节省空间及容易操作而开发设计。

薄板三合一送料机的参数中板三合一送料机1、中板三合一送料机整平辊放松局部由标准型的由气缸来完成放松改为活塞缸完成放松，适用于料厚0.6mm～4.5mm的薄板卷料的冲压整平送料。

2、整平放松采用偏心式构造，采用双气缸实现，整平时气缸通气，上滑块由气缸活塞带动压下，放松时，气缸由提升滑块放松材料。

因放松时排气管路中安装有极速排气阀，故放松速度快。

3、蜗轮升降装置，使送料高度在100范围内调整适用于客户不同规格的产品模具高度，调整方便省力可靠。

厚板三合一送料机1、厚板三合一送料机特别高张力厚板设计了背压滚轮组，适用于料厚1.0mm～6.0mm的卷料的冲压开卷、整平送料。

2、放料宽度由两挡料辊用螺杆进展调节，放料时由气缸提升外挡料辊避让材料，放便进展材料的装卸。

3、矫正辊采用高合金轴承钢制造，进展一系列热处理(调质+高周波处理+硬铬层)，严格保证矫正辊之钢性及矫正辊之外表光洁度，保证在矫正过程当中被矫正材料的外表性能，矫正辊外表硬度高达HRC60，确保高精度及高的耐磨性能。

伺服电机内部结构和工作原理伺服电机是一种常用的电动机，具有高精度、高速度和高可靠性的特点。

它广泛应用于工业自动化、机器人、CNC机床等领域。

了解伺服电机的内部结构和工作原理对于正确使用和维护伺服电机至关重要。

本文将详细介绍伺服电机的内部结构和工作原理。

一、伺服电机的内部结构伺服电机的内部结构主要包括电机主体、编码器、控制器和电源等组成部分。

1. 电机主体：伺服电机的电机主体通常由定子和转子组成。

定子是固定在电机外壳上的部分，其中包含电磁线圈。

转子是安装在电机轴上的部分，通常由永磁体制成。

电机主体的结构和材料的选择会影响伺服电机的性能。

2. 编码器：编码器是伺服电机中的重要部件，用于测量电机转动的角度和速度。

编码器可以分为增量式编码器和绝对式编码器两种类型。

增量式编码器通过测量脉冲数来确定转动角度和速度，而绝对式编码器可以直接读取转动的绝对位置。

3. 控制器：伺服电机的控制器是控制电机运动的核心部件。

控制器接收来自外部的控制信号，根据信号的要求调整电机的运动。

控制器通常包括一个反馈回路，用于实时监测电机的运动状态，并根据反馈信息对电机进行调整。

4. 电源：伺服电机的电源提供电机运行所需的电能。

电源通常是直流电源，其电压和电流的稳定性对伺服电机的运行稳定性和性能有重要影响。

二、伺服电机的工作原理伺服电机的工作原理基于闭环控制系统。

其工作过程可以分为三个步骤：接收控制信号、计算误差、调整电机运动。

1. 接收控制信号：伺服电机的控制信号通常来自外部设备，如PLC或计算机。

控制信号可以是模拟信号或数字信号，用于指示电机的目标位置、速度和加速度等参数。

2. 计算误差：控制器接收到控制信号后，会将目标位置与当前位置进行比较，计算出误差。

误差是目标位置与当前位置之间的差异，用于判断电机是否需要调整运动。

3. 调整电机运动：根据计算得到的误差，控制器会调整电机的运动。

控制器通过改变电机的电流或电压，控制电机的转动角度和速度，使得电机逐渐接近目标位置。

机械三合一送料机自动化程度极高，其所有的操作使用都是集中到独立的控制台上进行控制的，而独立的控制台操作面板上除了有7寸超大触摸屏外还有八个功能元器件，在实际使用三合一送料机时务必对其功能有详细明确的认知。

B.手动方式：用来选择三合一送料机的手动操作方式，在手动方式可以进行三合一送料机的各种手动操作，同时手动状态灯亮，在选择自动操作方式时自动退出手动操作方式。

C.自动方式：用来选择三合一送料机的自动操作方式，在自动方式可以进行三合一送料机的自动运转操作，同时自动状态灯亮，在选择手动操作方式时自动退出自动操作方式。

D.故障复位：当机器出现报警时，且报警故障已排除，则需操作此按钮，复位报警，方可进行正常操作。

E.OK指示灯：用来显示送料机工作状态的指示灯，当送料机自动启动时，OK灯亮。

F.报警蜂鸣器：当材料用完、三合一送料机故障时该蜂鸣器鸣叫，用来提醒三合一送料机操作人员，补充材料或检查修复三合一送料机。

G.连续停止按钮：当机器处于自动启动运转中，操作此按钮，机器停止自动运转。

H.紧急停止按钮：用于紧急情况下停止送料机动作和冲压三合一送料机动作（冲压三合一送料机需提供相应的接口才能实现此功能）。

在熟悉上述三合一送料机操作面板上的主要功能后，还需对主要控制部分触摸屏的操作有详细的认知，三合一送料机触摸屏用来进行送料机的送料参数设定，点动送料、点动退料、一行程送料等动作，机械会在后续的三合一送料机触摸屏操作步骤上进行详细的说明。

文章发表：
油浴送料机油浴送料机厂家东莞油浴送料机/ 编辑:hghbci。

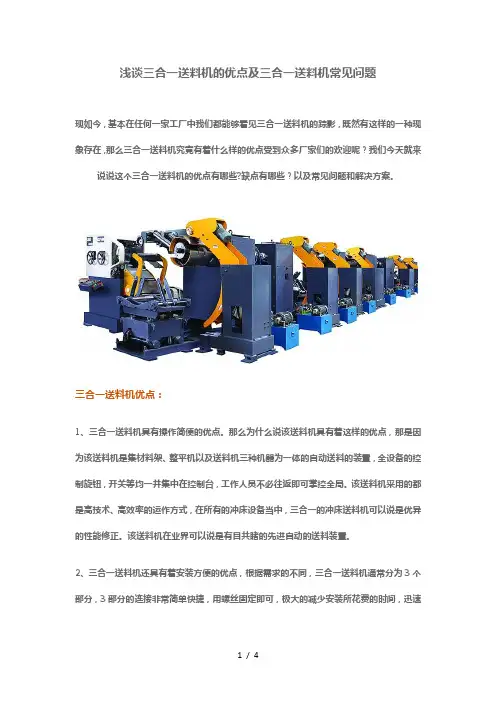

浅谈三合一送料机的优点及三合一送料机常见问题现如今，基本在任何一家工厂中我们都能够看见三合一送料机的踪影，既然有这样的一种现象存在，那么三合一送料机究竟有着什么样的优点受到众多厂家们的欢迎呢？我们今天就来说说这个三合一送料机的优点有哪些?缺点有哪些？以及常见问题和解决方案。

三合一送料机优点：1、三合一送料机具有操作简便的优点。

那么为什么说该送料机具有着这样的优点，那是因为该送料机是集材料架、整平机以及送料机三种机器为一体的自动送料的装置，全设备的控制旋钮，开关等均一并集中在控制台，工作人员不必往返即可掌控全局。

该送料机采用的都是高技术、高效率的运作方式，在所有的冲床设备当中，三合一的冲床送料机可以说是优异的性能修正。

该送料机在业界可以说是有目共睹的先进自动的送料装置。

2、三合一送料机还具有着安装方便的优点，根据需求的不同，三合一送料机通常分为3个部分，3部分的连接非常简单快捷，用螺丝固定即可，极大的减少安装所花费的时间，迅速进入投产状态，安装完成后的三合一体型也较小，极大的节省了厂房占用面积，使得厂房能容纳更多的设备，减少厂房租用成本，将利益最大化。

3、三合一送料机适用范围更广，能加工分体式冲压生产线所不能加工的厚板及高强力金属厚板材料，适用各种金属片送料及矫正。

分体式冲压生产线只要适用于4.0mm以下的薄板、中板材料，一旦厚度较厚，材料刚性大时，就无法在使用其进行加工生产了，使得不少客户只能采用购置片材，人工送料的方式进行冲压生产，而冲压三合一送料机的出现则从根本上解决了这一加工难题，其最大伺服料厚可达8mm，而且能适用于各种高强度板材的加工生产，让厚板材料的加工生产也能实现自动化。

4、三合一送料机还具有精度高的优点。

由单台材料架、伺服机、送料机组成的分体式冲压生产线，是完全分开的三台设备，每台设备之间都存在待料区，而这就使得即使给每台设备都装上变频器，其运转、搭配也不能完全同步，最终或多或少都会影响到伺服、送料的精度，而冲压三合一送料机将料架、伺服、送料集成到一台机台上，使得机台的搭配实现了完全的同步，PLC闭环系统的控制，真正确保了伺服送料精度。
