接触网检测技术概论

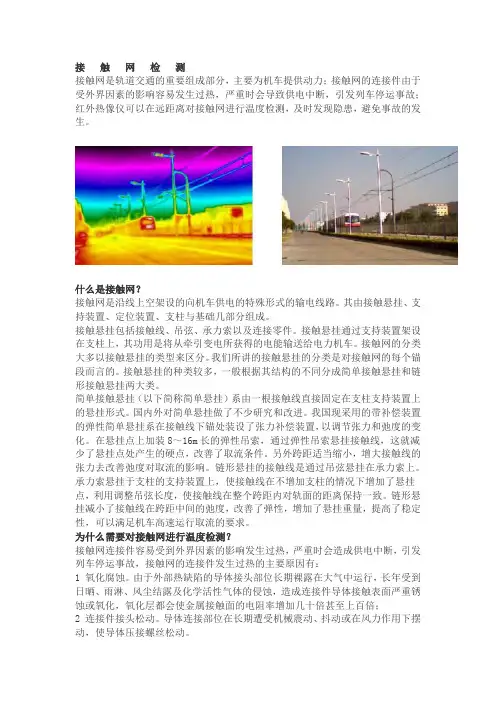

接触网检测接触网是轨道交通的重要组成部分，主要为机车提供动力；接触网的连接件由于受外界因素的影响容易发生过热，严重时会导致供电中断，引发列车停运事故；红外热像仪可以在远距离对接触网进行温度检测，及时发现隐患，避免事故的发生。

什么是接触网？接触网是沿线上空架设的向机车供电的特殊形式的输电线路。

其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。

接触悬挂包括接触线、吊弦、承力索以及连接零件。

接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电所获得的电能输送给电力机车。

接触网的分类大多以接触悬挂的类型来区分。

我们所讲的接触悬挂的分类是对接触网的每个锚段而言的。

接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。

简单接触悬挂（以下简称简单悬挂）系由一根接触线直接固定在支柱支持装置上的悬挂形式。

国内外对简单悬挂做了不少研究和改进。

我国现采用的带补偿装置的弹性简单悬挂系在接触线下锚处装设了张力补偿装置，以调节张力和弛度的变化。

在悬挂点上加装8～16m长的弹性吊索，通过弹性吊索悬挂接触线，这就减少了悬挂点处产生的硬点，改善了取流条件。

另外跨距适当缩小，增大接触线的张力去改善弛度对取流的影响。

链形悬挂的接触线是通过吊弦悬挂在承力索上。

承力索悬挂于支柱的支持装置上，使接触线在不增加支柱的情况下增加了悬挂点，利用调整吊弦长度，使接触线在整个跨距内对轨面的距离保持一致。

链形悬挂减小了接触线在跨距中间的弛度，改善了弹性，增加了悬挂重量，提高了稳定性，可以满足机车高速运行取流的要求。

为什么需要对接触网进行温度检测？接触网连接件容易受到外界因素的影响发生过热，严重时会造成供电中断，引发列车停运事故，接触网的连接件发生过热的主要原因有：1 氧化腐蚀。

由于外部热缺陷的导体接头部位长期裸露在大气中运行，长年受到日晒、雨淋、风尘结露及化学活性气体的侵蚀，造成连接件导体接触表面严重锈蚀或氧化，氧化层都会使金属接触面的电阻率增加几十倍甚至上百倍；2 连接件接头松动。

城市轨道交通接触网检测技术综述越来越完善的地铁技术，为接触网、受电弓存在的作用关系，提出了更加严格的要求。

本文以接触网检测工作为主要内容，首先分析了形成接触网硬点的原因，然后以地铁具有的特点为切入点，围绕着接触网硬点的检测和消除展开了探究，具体内容涉及设计、施工和维护三个方面，供相关人员参考。

标签：地铁;检测;接触网硬点;处理方案引言与普通交通工具有所不同，地铁的运行速度比较快，且不需要很长的时间。

地铁如此便捷，运行安全性却是乘客担忧的问题。

地铁在运行过程中，某一环节发生故障，乘客必定会恐慌。

地铁的顺畅运行，离不开接触网这一重要组成部分。

一旦接触网发生故障，地铁只能临时停车，这样容易导致列车陷入秩序混乱的局面。

为保证地铁运行安全，必须严格检测接触网，这样地铁才能正常运行。

1接触网检测硬点形成的原因1.1设计原因在电气化接触网硬点质量评价的过程中，其中一个十分重要的标准即为电气化接触网的弹性，在进行电气化接触网设计的过程中，主要采用定位器件对锚段关节进行定位。

然而，在采用定位期间的过程中，由于重量较大因此就有可能导致电气化接触网定位器位置出现重量集中这一现象，使得这一部位的电气化接触网的弹性不断下降。

除此以外，如果在设计过程中，出现分段接头，电连接线夹，隔离开关上网线缆等重点部位重点部位重较大且集中，也会直接导致电气化接触网弹性不均匀这一情况，使得受电弓在被接触过程中，由于产生接触力的突变造成冲击硬点这一不良现象，严重影响了电气化接触网的日常工作。

1.2接触线材质原因在地铁运行的过程中，随着速度的向上增加，对于机车接触网材质的要求也比较高，传统的接触线材质已经不能够满足当下地铁运行的具体需求，因此作为工作人员应当选择与之相对应的具有更高质量的接触线，只有这样才能够进一步减少由于接触线材质存在问题，而对电气化接触网一点的不良影响。

不同材质的接触线对于地铁弓网震动的影响并不相同，在具体选择的过程中，作为工作人员应当对接触导线的张力进行多方面的实验，只有这样才能够对不同材质接触线的具体使用情况进行全面地分析，通过模拟受电弓加载纵向加速度以及相关冲击力度，观察不同材质对于信号的接收状况以及波动情况，最终选择适合地铁运行的触点材质。

高速铁路接触网检测技术的探讨及应用摘要：高速铁路接触网检测技术是列车在高速运行中,用来检测接触网自身结构及受流系统的各项机械和电气参数,借以评价接触悬挂和受电弓的性能以及接触网工程和运营质量的重要手段。

关键词：接触网；检测技术；基本原理一、接触网检测技术的概述接触网检测技术是一种应用微型计算机及其他先进检测、试验设备，对接触网进行监控的最新技术。

其任务是保证接触网更安全可靠的供电，向维修人员提供接触网状态信息，试验、研究接触网受流情况，为改善接触悬挂结构提供必要的技术参数。

接触网检测试验设备安装在专用的检测车中，通过车顶受电弓上的特殊传感器及其他监视装置，将所测得的信号输入车内的微机系统进行数据处理，最后在输出设备上将接触网状态参量打印出来。

通过对打印结果的分析，便可知道接触网工作状态。

当技术参数超过允许值时，则应立刻通知维修部门对接触网进行检修，同时车内监视装置还能对接触网受流状态进行综合评价，如离线率、接触网弹性、弓线间接触压力等。

因此接触网检测车是目前电气化铁道运行线路上必不可少的检测设备。

二、接触网检测的工作原理及主要装置接触网检测系统是由信号检测系统、信号隔离与传递系统、数据采集系统、接口系统、数据处理装置、显示和终端等部分组成。

2.1接触线拉出值检测拉出值的检测方法是在车顶模拟受电弓滑板工作范围内，安装微电子接近检测器。

接近检测器可不与接触线直接接触，利用电磁感应原理实现拉出值检测。

当在某一个微电子接近开关上方有接触线时，便产生感应电流，同时输出电压信号。

这种装置的特点是不受导线磨压和气象条件的影响，不受白天、夜间及线路情况等条件的限制，动作灵敏可靠。

接近检测器安装在受电弓中心两侧，每20mm安装一个，当导线在距中心第10个检测器上时，则产生一个与位置相适应的代码送进微型计算机，经变换处理即可确定接触线拉出值为200。

2.2接触线高度的测量角位移测量法采用角位移传感器，安装在受电弓下部框架与主轴相联，采用标定归算法通过角位移计算接触线的高度。

城市轨道交通接触网检测技术综述摘要：当前，我国城市轨道交通进入快速发展时期，多个城市已开通或正在建设轨道交通线路，而线路的运行安全成为关键。

牵引供电系统是轨道交通安全运行的基础，接触网是牵引供电系统的重要组成部分。

接触网将电能由牵引变电所输送至列车位置，以驱动列车运行。

接触网的运行状态直接影响城市轨道交通牵引供电系统运行安全和列车的受流质量。

除此之外，接触网运行过程中，还应保证牵引功率传输的可靠性，保证系统的运行寿命，减少接触网运行过程对周边环境的影响。

如何保障建设和日常运行中接触网运行状态良好成为轨道交通线路运行的关键要求。

本文主要分析城市轨道交通接触网检测技术。

关键词：城市轨道交通；接触网；检测技术引言为了使城市轨道交通供电能够安全稳定的运行，必须细心探讨城市轨道交通接触网所采用的检测技术，同时分析其工作原理，全面了解这些技术的具体特点，将其充分应用于各个项目中，才能提高城市轨道交通的运行速率，进而促进高铁事业取得更好发展。

1、概述城市轨道交通是我国重要的运输方式之一，目前采用的主要方式是电气化城市轨道交通运输，随着我国电气化城市轨道交通的不断发展，大中城市城市轨道交通覆盖率已达到80%以上，城市轨道交通已经成为中国发展的名片。

在电气化城市轨道交通运输中，电力机车依靠其顶部升起的受电弓直接接触导线，通过滑动接触获取电能。

在取得能量过程中，弓网关系密不可分，任何情况下接触网应处于受电弓的有效工作范围以内，同时接触网的安装应满足规范要求，在接触网线路中运行的列车受电弓达到最大摆动幅度和最大抬升量时，其任何接触装置不得侵入受电弓的装置系统范围。

另外，接触网系统普遍为露天设置，且无备用，其安全性和可靠性对电气化城市轨道交通的安全运营影响较大。

研究弓网关系的最终目的是实现良好的受流质量，保证城市轨道交通运输安全。

中国电气化城市轨道交通的接触网技术在半个多世纪的发展历程中，借鉴吸收了许多城市轨道交通发达国家如德国、法国的先进技术，并制定了弓网系统相关的系列标准，但这些标准在制定过程中或多或少受到了上述一些国家的接触网标准的影响，导致受电弓或接触网两方面的各个局部标准与弓网系统标准体系这一整体的关系处理得不够完善，在目标性、相关性、环境适应性等方面，未能体现出一定范围内的各标准按其内在联系形成所期望的、有机的整体。

城市轨道交通接触网检测技术综述发布时间：2022-09-30T02:37:38.613Z 来源：《科技新时代》2022年6期作者：杨广德[导读] 在城市大力发展现代化建设的过程中，轨道交通作为必不可少的内容杨广德天津铁道职业技术学院天津 300000摘要：在城市大力发展现代化建设的过程中，轨道交通作为必不可少的内容，其运行质量直接关系到城市的运行。

并且作为直接关系到民生的重要设施，必须要对其进行严格监管，以此来保证其稳定运行。

为了做好城市轨道交通的监管工作，就要对其各个组成部分进行有效的检测，本文围绕城市轨道交通接触网检测技术展开研究。

关键词：城市轨道交通接触网；状态检测技术；监测方法引言接触网主要是给列车提供动力，保证列车的稳定运行。

但是由于列车在运行过程中受电弓和接触网之间高速运行的摩擦力影响，导致出现不同程度的过热现象，这就导致接触网的机械结构容易出现问题，严重者会造成断电和网络瘫痪，从而造成安全事故。

因此对接触网的状态进行有效的检测成为现阶段相关单位需要深入研究的重要课题。

基于此，需要使用高质量的检测技术来对接触网的运行状态进行检查，保证其实际情况可以被掌握，以此来优化接触网的工作效率。

一、接触网检测方式（一）静态测量静态检测主要是指通过测量基础悬挂位置的静态规格，通过静止状态下的数据信息来判断接触网的状态。

在实际操作过程中，需要工作人员通过使用专用工具来完成检测，综合检测接触网的各项数据来完成对比分析。

使用静态测量方法可以有效地降低列车事故的发生率，属于一种基础的检测技术。

需要注意的是，由于静态检测方法具有一定的客观性，因此，在现阶段的接触网检测工作中，静态检测方法仅作为一项参考技术。

（二）接触式检测方式接触式检测方法和静态检测方法有着明显区别。

要通过安装结构检测、性能检测、灵敏检测、误差和线性度检测等专用设备来完成接触式检测操作。

由于涉及多种设备，这也就给工作人员提出了更高的技术要求。

城市轨道交通接触网检测技术综述目前我国各个城市的轨道交通线路由于设计方案、运营模式的差异，各地接触网参数的检测技术具有一定的片面性，新技术的应用和推广参差不齐。

本文结合我国城市轨道交通接触网检测的技术方法和手段，从人工现场测量到接触网检测车的介绍，由接触式测量到非接触式检测的发展，结合既有接触网检测的实际情况，提出打造接触网检测的新思路，形成系统的城市轨道交通刚性接触网检测、维修、评价体系。

标签：城市轨道交通;刚性接触网;检测技术;综述引言近年来，我国经济的快速发展，随着大都市圈的形成，城市轨道基础设施建设备受关注，轨道交通安全运营的重要性愈发凸显。

接触网检测是保证列车安全运行的必要手段，为了使城市轨道交通供电能够安全稳定的运行，必须细心探讨城市轨道交通接触网所采用的检测技术。

接触网是牵引供电系统的重要组成部分。

接触网将电能由牵引变电所输送至列车位置，以驱动列车运行。

接触网的运行状态直接影响城市轨道交通牵引供电系统运行安全和列车的受流质量。

列车运行过程中，应保证牵引功率传输的可靠性，保证接触网系统的运行寿命。

如何保障建设和日常运行中接触网运行状态良好成为轨道交通线路安全运行的关键。

本文针对城市轨道交通接触网检测技术开展分析。

1接触网的组成本文主要针对的是城市地下空间采用的刚性悬挂接触网系统。

刚性悬挂接触网主要有“π”型汇流排+接触线、“T”型汇流排+接触线、第三轨接触轨等几种形式。

汇流排+接触线形式的接触网是由铝合金汇流排嵌入接触导线，以“正弦波”形式布置于轨道线路上方，使接触网接触线能够与列车受电弓碳滑板接触，向地铁列车输送电能的装置。

刚性悬挂接触网主要组成部件：汇流排、终端汇流排、汇流排连接接头、绝缘支持装置、中锚固定装置、刚柔过渡装置。

2接触网性能分析对于城市轨道交通来说，接触网的性能直接影响电客车受电弓的受流质量，接触线的任何一处故障都会对列车的运行速度和安全造成了一定程度的影响。

而接触网具有一定的特殊性，主要表现在接触网是对气候的变化非常的敏感，没有备用性，负荷的移动性和不确定性，这些特殊的性质会造成接触网故障复杂又频繁地发生。

高速铁路接触网检测技术分析作者：祝梦宇祝丹来源：《数码设计》2018年第08期摘要：科技日新月异，带来了高速电气化铁路新技术、新设备和规模的不断发展，而高速铁路接触网作为铁路运输的重要环节，要保证铁路安全高速运行，就要重视铁路接触网的工作尤其是接触网的检测工作，就此本文探讨了高速铁路接触网的检测技术。

关键词：高速铁路；接触网；检测技术；铁路运输；运输效率1高速铁路接触网检测技术的概述高速铁路接触网检测技术检测技术具有自动化、数字化的特征，采用了应用微型计算机及其他先进检测、试验设备，对接触网进行监控的最新技术微型计算机控制，其任务是保证接触网能够向高速铁路安全供电，向维修人员提供接触网状态信息，试验、研究接触网受流情况，为改善接触悬挂结构提供必要的技术参数确保。

2高速铁路接触网检测技术的工作原理及主要装置接触网检测系统是由信号检测系统、信号隔离与传递系统、数据采集系统、接口系统、数据处理装置、显示和终端等部分组成。

2.1接触线拉出值检测。

拉出值的检测方法是在车顶模拟受电弓滑板工作范围内，安装微电子接近检测器。

接近检测器可不与接触线直接接触，借助电磁感应，检测拉出值的数据。

当在某一个微电子接近开关上方有接触线时，便产生感应电流，同时输出电压信号。

2.2接触线高度的检测。

角位移测量法采用角位移传感器，安装在受电弓下部框架与主轴相联，采用标定归算法通过角位移计算接触线的高度。

其特点是安装复杂，精度低。

激光测距法采用激光测距传感器，安装在受电弓下部，激光光束通过受电弓滑板处的反射板，反射后计算出接触线的动态高度。

其特点是精度高，使用简便，但激光器受太阳光干扰几率大。

2.3弓网接触压力检测。

弓网与接触线，在工作状态下，属于一个共生体，只有它们相互接触和作用时电力机车才能从接触网获取电能的。

在受电弓和接触线的接触中，其压力过大，会增加受电弓和接触线的异常磨损，缩短其使用寿命；其压力过小，会使它们之间接触不良，使供电时断时续，甚至引起火花或电弧，以致烧损接触线。
