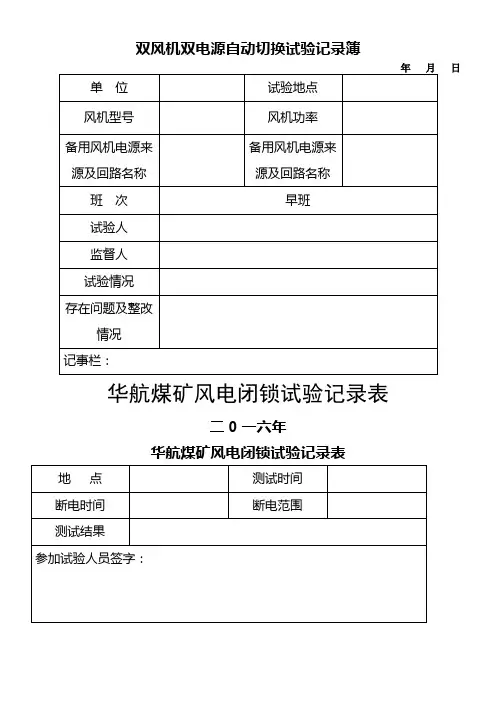

煤矿瓦斯电闭锁风电闭锁实验记录表

风电闭锁试验操作流程一、报告1、报告领导：我是风电闭锁测试操作人，经煤炭管理局培训中心培训合格并持证上岗。

2、我的当班任务是巡检各个地点传感器和线路是否正常，各个传感器数值误差是否符合煤矿安全规程要求，保证安全监控正常传输运行。

报告完毕，请领导指示！二、操作流程1、由操作人向调度中心汇报井下掘进工作面现在测试风电闭锁试验，请向上级有关部门汇报。

2、操作人接到调度中心命令后向监控维护工发出口令，现在可以测试风电闭锁试验。

4、现在开始测试局部通风机（风机设备开停断电试验），首先断开局部通风机设备开停，观察皮带运输机是否停止运转；如果皮带运输机自动停止运转则为合格；5、风电闭锁试验实操完毕。

请领导指示！风电闭锁试验实操方案一、测试参加人员：通防科机电科监控维护工二、风电断电实操演练步骤：现在掘进工作面局部通风机运行正常。

断电范围为该工作面的回风流中所有非本质安全型电器设备。

1、由操作人向调度中心汇报井下掘进工作面现在测试风电闭锁试验，请向上级有关部门汇报。

2、操作人接到调度中心命令后向监控维护工发出口令，现在可以测试风电闭锁试验。

3、现在开始测试局部通风机（风机设备开停断电试验），首先断开局部通风机设备开停，观察皮带运输机是否停止运转；如果皮带运输机自动停止运转则为合格；4、风电闭锁试验实操完毕。

请领导指示！三、安全措施1、参加试验人员必须携带便携式自动检测报警仪；2、试验之前必须检查支柱完好情况，确认完好后方可测试；3、必须检查断电区域内通风情况，确认符合规定时方可进行。

瓦斯超限闭锁试验操作流程一、报告1、报告领导：我是本次瓦斯超限闭锁测试项目负责人，瓦斯超限闭锁测试准备工作已就绪，请领导指示！2、报告领导：我是瓦斯超限闭锁测试操作人，经登煤炭管理局培训中心培训合格并持证上岗。

3、我的当班任务是巡检各个地点传感器和线路是否正常，各个传感器数值误差是否符合煤矿安全规程要求，保证安全监控正常传输运行。

报告完毕，请领导指示！二、操作流程1、由操作人向调度中心汇报井下掘进工作面现在测试瓦斯超限闭锁试验，请向上级有关部门汇报。

风电闭锁、瓦斯电闭锁管理制度1. 背景风电和煤矿两个行业常常会遇到类似情况，即工作人员需要对设备进行维护和保养，但是这些设备却需要具有完善的闭锁保护措施，否则会导致人员伤亡和财产损失的发生。

因此，风电闭锁和瓦斯电闭锁管理制度的建立显得尤为重要。

2. 意义和目的风电闭锁和瓦斯电闭锁管理制度的目的是为了规范公司工作人员对风电或煤矿设备的维护及保养，提高工作效率，减少不必要的事故和财产损失的发生。

3. 内容风电闭锁和瓦斯电闭锁管理制度主要涉及以下方面：3.1 设备的闭锁操作规范•审核闭锁程序是否符合要求，无误后方可启动;•操作人员负责对设备运转状态进行确认;•确认操作无误后对设备的状态进行闭锁，相关工作人员进行检查；•在确认无误并关闭设备之后，获得授权后才可对设备进行标准差序联锁。

3.2 闭锁操作的管理要点•对操作人员进行必要的技术培训，了解闭锁的关键性；•设备管理部门据此设置闭锁的责任人员和工作流程，确保设施可用性；•对未经过必要技术培训的人员，禁止操作闭锁设备；•设置闭锁设备检查站点和巡检制定检查流程的标准。

3.3 优化运作流程•设定工单，建议多人签字审核闭锁状态；•在管理咨询系统建立闭锁手册；•通过联系其他组织，遵循评估过程和检查，实现对闭锁操作的外部审核；•定期开展现场培训和演习，实践中发现并优化相关流程。

4. 实施方法：•设立闭锁设备并安装；•培训工作人员并综合利用工单进行管理；•建立闭锁手册，将规范、流程和责任点予以明确化；•随时调整和优化流程。

5. 安全保障•将设立闭锁设备列为安全优先级工程；•严格培训闭锁设备操作人员；•随时审查闭锁设备的运作状态，避免不必要的财产损失。

6. 后续措施•引入闭锁设备操作管理计划，作为公司安全和管理政策的重要组成部分，建立标准闭锁流程；•持续开展关于闭锁设备的安全和产品质量审核。

•定期组织培训和演习，提升闭锁操作人员的技术水平。

总结风电闭锁和瓦斯电闭锁管理制度确保了两个行业的设备在维修保养时不会引发人员伤亡和财产损失的发生。

煤矿安全质量标准化需要哪些记录和台账一、综合管理类1、五证一照2、安全管理机构（红头文件）及安全管理人员配备3、员工花名册4、法律及法规（10个）5、安全方针及目标：①有目标、宣传、员工理解；②安全风险管理及负责风险评价工作（建立评价组织，明确目的、范围、方法和准则）。

6、各级人员安全生产责任制（上墙）7、安全生产责任书：①企业分管负责人；②安全生产管理部门负责人；③各职能部门负责人；④各车间及班组负责人；⑤各岗位人员。

8、安全管理制度（29个）、一通三防管理制度、规章制度9、安全投入：①年度计划；②实施情况和财务记录；③防护用品使用情况；④按计划使用的安全技术措施费用）10、安全教育培训：①年度培训计划；②特殊工种人员登记及证件；③新工人培训记录；④职工定期培训记录；⑤班前会记录；⑥特种作业人员培训记录；⑦管理人员及职工考试成绩登记及试卷；⑧职工培训签名表。

11、劳动保护：①劳动合同；②参加工伤保险（缴纳工伤保险证明材料，即财务发票）；③职业危害防治措施；④司徒合同；⑤其它合同及协议。

12、安全管理技术：①设计审批管理；②工程验收（三同时报告）；③安全规程、操作规程、作业规程、安全技术措施及职工学习情况；④技术资料管理；⑤安全设备管理制度和台帐及记录、维护、保养记录；⑥生产调度管理（管理制度、调度会记录、事故隐患排查及处理、生产指挥系统及设施配备情况）。

注一：技术资料管理包括：a、煤矿矿图（矿井地质和水文地质图，井上下对照图，巷道布置图，采掘工程平面图，通风系统图，井下运输系统图，安全监测装备布置图，排水、防尘、充填、抽放瓦斯等管路系统图，井下通信系统图，井上下配电系统图和井下电气设备布置图，井下避灾路线图）；b、所有设备台帐及档案。

注二：生产调度管理包括：a、领导下井带班制度；b、业主、矿长、副矿长、安全科长下井带班记录；c、安全生产调度会议记录、职工大会会议记录、经济分析会议记录。

注三：安全设备管理制度和隐患排查管理包括：a、隐患排查制度；b、矿上隐患排查整改登记表及班组交叉检查原始记录；c、公司及上级主管部门隐患排查整改登记表。

瓦斯传感器管理制度为加强瓦斯传感器的管理，提高瓦斯传感器的灵敏度、准确度、可靠性，特制定标校制度。

一、设置位置除按《煤矿安全规程》要求设置传感器外，每个采区回风巷必须设置瓦斯传感器及一氧化碳传感器，回风立井必须设置瓦斯传感器、负压传感器、风速传感器，进行局部通风的工作面及暂时停止生产的采煤工作面必须按要求使用瓦斯传感器。

掘进工作面迎头、采煤工作面上隅角设置便携式瓦斯检查仪（由生产队组设置管理）。

二、瓦斯传感器调校1、标校时配置的甲烷校准气样必须选用纯度不得低于99.9%。

2、校准气样浓度不得低于2.0%。

3、每隔7天必须使用校准气样的空气样按要求对瓦斯传感器调校一次。

调校时应集中在1-2天内必须对全矿的所有瓦斯传感器调校完毕。

4、调校时，使用空气样调校零点，零点显示值为零。

5、允入校准气样（流量严格控制在200ml/min）后，瓦斯传感器的显示值不得大于或小于校准气样浓度的0.08%。

否则，将视为调校失败，重新调校。

6、当传感器或线路的问题，致使数据传输错误或者数据传不上来时，待查明原因，处理完毕后。

要重新调校。

7、其余按有关规定执行。

风电闭锁、瓦斯电闭锁管理制度1、井下每一掘进、开拓工作面，必须装设瓦斯电闭锁和风电闭锁装置。

2、井下每一回采工作面必须装设瓦斯电闭锁装置，采煤工作面用串联通风时，被串工作面的进风巷必须装设甲烷传感器，且当其浓度超过0.5%时，必须切断被串工作面全部非本质安全型电源。

3、井下每一回采、掘进、开拓工作面必须在距工作地点5m 内和回风流距出口15m内各安装一台甲烷传感器。

4、掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设甲烷传感器，其报警点、断电点均为≥0.5%，复电点＜0.5%，断电范围为被串工作面全部非本质安全型电器设备电源。

5、井下每一采、掘、开工作面的断电装置必须控制其工作面的总开关，并且断电装置的电源必须取自被控制开关的电源侧，严禁接在被控开关的负荷侧。

局部通风机主副风机切换、风电闭锁、瓦斯电闭锁管理制度一、局部通风机的管理1、局部通风机必须由使用单位每班设定专职风机看护工负责管理，并实行现场交接班保证正常运转。

2、掘进工作面所用的局部通风机功率应根据所需风量进行匹配。

所用的局部通风机必须配备安装同等能力的备用局部通风机，并能自动切换。

正常工作的局部通风机必须采用三专(专用开关、专用电缆、专用变压器)供电。

3、严禁使用3台以上(含3台)局部通风机同时向1个掘进工作面供风。

不得使用1台局部通风机同时向2个作业的掘进工作面供风。

4、主风机和副风机均失电停止运转后，当电源恢复时，正常工作的局部通风机和备用局部通风机均不得自行启动，必须人工开启局部通风机。

5、掘进工作面设计和施工必须与瓦斯电、风电、主副风机切换设施做到“三同时”：即同时设计、同时施工、同时投入使用。

6、使用局部通风机通风的掘进工作面，不得停风;因检修、停电、故障等原因停风时，必须将人员全部撤至全风压进风流处，并切断电源。

恢复通风前，必须由专职瓦斯检查员检查瓦斯，只有在局部通风机及开关附近10米以内风流中瓦斯浓度都不超过0.5%时，方可由指定人员开启局部通风机。

二、局部通风机主副风机切换、风电闭锁管理1、局部通风机主、副风机之间必须能自动切换。

当正常工作的局部通风机故障时，备用局部通风机能自动启动，保持掘进工作面正常通风。

2、使用局部通风机供风的地点必须实行风电闭锁，保证当正常工作的局部通风机停止运转或停风后能切断停风区内全部电气设备的电源。

正常工作的局部通风机故障，切换到备用局部通风机工作时，该局部通风机通风范围内应停止工作，排除故障;待故障被排除，恢复到正常工作的局部通风后方可恢复工作。

3、使用2台局部通风机同时供风的，2台局部通风机都必须同时实现自动切换、风电闭锁。

4、局部通风机主、副风机切换必须每天试验一次，试验期间不得影响局部通风。

试验参加人员为该工作面风机看护工、安检员及瓦检员，并同时由试验人员签字和做好风机切换记录(现场保管备查)。

风电闭锁、瓦斯电闭锁管理制度
风电闭锁和瓦斯电闭锁是用于保障风电和瓦斯设备安全的重要管理制度。

风电闭锁管理制度是指在风电场内，所有与发电机组、变电站等设备相关的操作和维护工作都需要进行闭锁操作，以确保人员的安全。

风电闭锁管理制度的主要内容包括：闭锁的流程和操作标准、闭锁的责任人、闭锁的时间和地点、闭锁的设备和工具、闭锁的记录和检查等。

同时，风电闭锁管理制度还包括对相关人员进行闭锁操作的培训和考核。

瓦斯电闭锁管理制度是指在矿山或煤矿等瓦斯环境下，对电气设备进行闭锁操作，以防止电火花引发瓦斯爆炸。

瓦斯电闭锁管理制度的主要内容包括：闭锁的流程和操作标准、闭锁的责任人、闭锁的时间和地点、闭锁的设备和工具、闭锁的记录和检查等。

同时，瓦斯电闭锁管理制度还包括对相关人员进行闭锁操作的培训和考核。

风电闭锁和瓦斯电闭锁管理制度的实施可以有效地减少事故发生的可能性，保障人员的安全。

只有通过严格的闭锁操作，才能保证在操作和维护设备时不会发生电击、火灾、瓦斯爆炸等意外情况。

因此，风电闭锁和瓦斯电闭锁管理制度是风电和瓦斯行业非常重要的安全管理措施。

第 1 页共 1 页。

风电闭锁、瓦斯电闭锁管理制度风电闭锁、瓦斯电闭锁是一种非常重要的安全管理措施，可以有效地预防和控制风电和瓦斯发电过程中的安全事故。

风电闭锁、瓦斯电闭锁管理制度是指在风电和瓦斯发电过程中对闭锁控制进行管理的一套制度和规范。

本文将从以下几个方面来介绍风电闭锁、瓦斯电闭锁管理制度。

一、风电闭锁、瓦斯电闭锁管理制度的背景和意义风电和瓦斯发电过程中存在着各种各样的危险和风险，如火灾、瓦斯泄漏、电气事故等。

风电闭锁、瓦斯电闭锁是一种管理措施，可以有效地预防和控制这些安全事故的发生。

风电闭锁、瓦斯电闭锁管理制度的制定和实施对于保障风电和瓦斯发电过程中的安全非常重要。

二、风电闭锁、瓦斯电闭锁的原理和要点1. 风电闭锁的原理和要点：风电闭锁主要是通过电气控制系统来实现的，其原理是利用闭锁装置将风力发电机、变压器、电缆等电气设备与主控室进行电气隔离，从而实现对风电设备和电源的隔离和断电控制。

风电闭锁的要点包括：- 确定闭锁设备的安装位置和布置- 设定监控参数和报警规则- 制定闭锁操作规程- 做好维护和检修工作- 建立闭锁数据记录和管理2. 瓦斯电闭锁的原理和要点：瓦斯电闭锁主要是通过瓦斯浓度监测仪和控制系统来实现的，其原理是测量瓦斯浓度并根据设定的报警值进行控制，当瓦斯浓度超过设定值时，闭锁系统将自动切断电源，防止瓦斯爆炸。

瓦斯电闭锁的要点包括：- 确定闭锁设备的安装位置和布置- 设定瓦斯浓度报警值和闭锁动作规则- 制定闭锁操作规程- 做好瓦斯监测仪的维护和校准- 建立闭锁数据记录和管理三、风电闭锁、瓦斯电闭锁管理制度的制定和实施1. 制定风电闭锁、瓦斯电闭锁管理制度的必要性和目的：- 提高风电和瓦斯发电过程中的安全性和可靠性- 防止事故的发生，减少损失- 规范闭锁操作和管理流程- 保障操作人员的安全和健康2. 风电闭锁、瓦斯电闭锁管理制度的内容：风电闭锁、瓦斯电闭锁管理制度一般包括以下内容：- 制定闭锁装置的安装标准和要求- 设定监控参数和报警规则- 制定闭锁操作规程和操作顺序- 制定闭锁装置的维护和检修措施- 设立闭锁装置的培训和考核制度- 建立闭锁数据记录和管理体系- 制定闭锁装置的应急预案和处置措施3. 风电闭锁、瓦斯电闭锁管理制度的实施方法：- 建立闭锁管理机构，明确闭锁管理的责任和权限- 提供闭锁操作人员的培训和技能提升- 定期检查和维护闭锁装置的状态和性能- 建立闭锁数据的自动采集和记录系统- 定期组织闭锁操作人员的考核和培训- 针对闭锁装置培训和考核过程中的问题进行改进和完善四、风电闭锁、瓦斯电闭锁管理制度的效果和问题风电闭锁、瓦斯电闭锁管理制度的实施可以有效地提高风电和瓦斯发电过程中的安全性和可靠性，减少事故的发生。

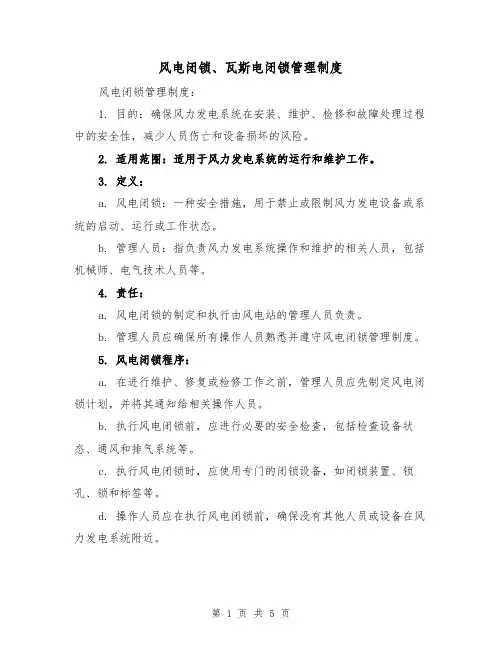

风电闭锁、瓦斯电闭锁管理制度风电闭锁管理制度：1. 目的：确保风力发电系统在安装、维护、检修和故障处理过程中的安全性，减少人员伤亡和设备损坏的风险。

2. 适用范围：适用于风力发电系统的运行和维护工作。

3. 定义：a. 风电闭锁：一种安全措施，用于禁止或限制风力发电设备或系统的启动、运行或工作状态。

b. 管理人员：指负责风力发电系统操作和维护的相关人员，包括机械师、电气技术人员等。

4. 责任：a. 风电闭锁的制定和执行由风电站的管理人员负责。

b. 管理人员应确保所有操作人员熟悉并遵守风电闭锁管理制度。

5. 风电闭锁程序：a. 在进行维护、修复或检修工作之前，管理人员应先制定风电闭锁计划，并将其通知给相关操作人员。

b. 执行风电闭锁前，应进行必要的安全检查，包括检查设备状态、通风和排气系统等。

c. 执行风电闭锁时，应使用专门的闭锁设备，如闭锁装置、锁孔、锁和标签等。

d. 操作人员应在执行风电闭锁前，确保没有其他人员或设备在风力发电系统附近。

e. 风电闭锁期间，操作人员应随时监控风力发电系统的运行情况，并采取必要的措施以确保安全。

f. 完成风电闭锁计划后，管理人员应进行最后的安全检查，并解除风电闭锁。

6. 培训和宣传：a. 对操作人员进行定期的风电闭锁培训，包括操作程序、设备使用和风电闭锁的意义与重要性。

b. 在风力发电系统中设置标示和警示标志，以提醒操作人员注意风电闭锁的执行。

7. 检查和改进：a. 对风电闭锁管理制度进行定期的检查和评估，及时发现和解决存在的问题。

b. 根据风力发电系统的运行情况和经验教训，不断改进风电闭锁管理制度，提高安全性和效率。

风电闭锁、瓦斯电闭锁管理制度（二）风电闭锁管理制度是针对风力发电设备的安全管理措施的一种制度规定。

瓦斯电闭锁管理制度则是针对瓦斯发电设备的安全管理措施的一种制度规定。

这两种管理制度都是为了保证风力发电设备和瓦斯发电设备的安全运行而制定的。

风电闭锁系统是一种自动化控制系统，它可以监测风力发电设备的运行状况，并在设备出现异常情况时自动切断电源，保证设备和人员的安全。

风电闭锁瓦斯电闭锁管理制度前言风力发电已成为可再生能源中的重要一环，但同时，风力发电场所位处的大多是高空且开阔的地区，易受到天气等因素的干扰。

而发电设备的复杂性和高风险性也对风电管理提出了更高的要求。

为了避免风力发电中可能发生的安全事故，本文从风电闭锁瓦斯电闭锁两方面出发，制定了一套系统的管理制度，确保风力发电场的安全运行。

一、风电闭锁管理制度1.闭锁器的使用每个电力设备都应配备闭锁器，对于与人员安全相关的设备，应采用双闭锁器（双道钥匙或者四道钥匙闭锁器）。

对于单闭锁器的设备，应将钥匙存放在专门的钥匙柜内。

2.闭锁管理人员每个施工队应设有闭锁管理专职人员，负责闭锁管理、钥匙管理和审核闭锁制度的合理性。

3.闭锁记录的完整性闭锁操作应在日志中有记录，包括闭锁时间、闭锁钥匙的数量、存储位置和使用人等信息。

4.闭锁操作的管理闭锁操作必须在专人的监督下进行，完成后应有负责人进行检查并签字确认闭锁操作的有效性。

5.闭锁标识的醒目性对于闭锁设备的封闭物应张贴醒目的安全标签，提醒工作人员注意闭锁情况，加强安全意识。

二、瓦斯电闭锁管理制度1.瓦斯检测器的选择和使用在风力发电场内，应配置合适的瓦斯检测器，包括探测器、分析仪、报警器等设备，用于检测风力发电设备的瓦斯情况，以及其他潜在的安全问题。

同时，应制定相应的瓦斯检测器选择标准，确保检测器的性能和功能满足工作要求。

2.完善的报警系统风力发电场所处的环境可能特殊复杂，需要及时发现并处置可能出现的问题。

因此，在瓦斯检测器的基础上，还应有完善的报警系统。

报警系统应具有可信、易观察、响应快等特点，能够帮助工作人员快速反应并采取相应的措施。

3.瓦斯检测器的维护和管理对于瓦斯检测器的使用，需要有专人进行设备管理，检测设备的状况、完整性和是否符合标准工作要求等情况。

同时还要进行定期的校准和维护，确保设备的正常运转。

4.瓦斯分析和处置在发现瓦斯问题后，需要对问题进行分析，并采取相应的措施。

机电专业内业记录目录及表格样式1、自动转换及风电瓦斯电闭锁试验记录 JD-012、漏电试验记录 JD-O23、电器设备管理记录 JD-034、机电设备事故记录 JD-045、设备性能测试和关键部件探伤记录JD-056、设备大修及技术改造记录 JD-067、井下设备运行、维修、保养记录 JD-078、小绞车检查记录JD-089、人车的连接及防护装置定期试验记录JD-0910、人车松绳试验记录 JD-1011、提升钢丝绳的检查记录JD-1112、提升钢丝绳的使用、更换试验记录JD-1213、机电事故分析追查记录 JD-1314、机电事故隐患排查记录 JD-1415、停电记录 JD-1516、绞车交接班运行记录 JD-1617、人车检查记录 JD-1718、机电设备维护检修记录 JD-1819、防爆设备入井安装验收记录 JD-1920、大型主要设备档案记录 JD-2021、机电设备检查记录 JD-2122、设备大修记录 JD-2223、设备台帐 JD-2324、乳化液泵站压力及乳化液浓度配比检查记录JD-2425、设备更新改造计划 JD-2526、压风机检定记录 JD-2627、主排水泵检定记录JD-2728、接地电阻、开关保护插件试验记录 JD-2829、地面供电保护、绝缘用具检验记录JD-2930、高压开关保护装置校验记录JD-3031、低压检漏保护装置漏电跳闸试验记录JD-3132、信号照明综保试验记录JD-3233、设备报废记录 JD-3334、主排水泵检定记录JD-3435、雨季前水泵联合试运转记录 JD-3536、井下保护接地装置安装检查记录 JD-3637、人车防坠器脱钩及手动落闸试验记录JD-3738、人车运行交接班记录 JD-3839、机电干部上岗查岗记录 JD-3940、电缆管理记录 JD-4041、设备包机管理记录 JD-4142、小型电器设备管理记录 JD-4243、油脂管理记录 JD-4344、锅炉安全阀手动试验记录 JD-4445、杂散电流管理记录 JD-4546、锅炉压力表定期检验记录 JD-4647、主副井绞车检查记录JD-47风机自动转换及风电、瓦斯电闭锁试验记录---------------------煤矿JD-01注：煤矿安全规程第128条，每10天进行一次瓦斯电闭锁实验，每天进行一次正常工作的局部通风机与备用通风机自动切换实验。

掘进工作面的风电闭锁和瓦斯电闭锁一、掘进工作面情况介绍为了形成回采工作面，需要掘进一条进风巷和一条回风巷。

在掘进过程中，由于还没有形成回风，掘进工作面的空气比较污浊，氧气浓度较低，工作人员呼吸不到新鲜空气。

特别是在掘进过程中会产生大量的瓦斯，不及时冲淡，容易引起瓦斯爆炸，危及井下安全。

所以，必须采用局部扇风机向掘进工作面送风。

二、掘进工作面对风电闭锁和瓦斯电闭锁的要求《煤矿安全规程》规定：在沼气喷出区域、高沼气矿井、煤（岩）与沼气突出矿井中，所有掘进工作面的局部扇风机都应采用三专（专用变压器、专用开关、专用线路）供电，保证局部扇风机可靠运转。

使用局部扇风机供风的地点必须实行两闭锁（风电闭锁、瓦斯电闭锁）设施。

对风电闭锁和瓦斯电闭锁的要求如下：1.局部扇风机启动，等掘进工作面风量符合要求后，才可向供风区域的电器设备送电。

2.停开掘进工作面的电器设备不影响局扇的正常运转。

3.局部扇风机停止运转时，应立即切断掘进工作面中电器设备的电源。

4.正常工作中，当掘进工作面的瓦斯浓度超限时（1.5%），应切断工作面的电器设备的电源，而局部扇风机仍应正常运转。

四、步骤在中小型煤矿，掘进工作面不使用高压供电时，采用的是专用开关和专用线路，而不采用专用变压器，但可以实现两闭锁。

这里使用两台QBZ—120型磁力起动器和一台甲烷断电仪。

其中一台磁力起动器控制局部扇风机，另一台磁力起动器控制掘进工作面电气设备，两台起动器的内部线路可不作改动。

甲烷断电仪中使用两对常开触点K1和K2。

接线方法如下：首先将局扇开关的2和9连接起来；再将局扇开关的13和掘进开关的空接线柱连接起来，局扇开关的地PE和掘进开关的2号接线柱连接起来；掘进开关的9号接线柱接在甲烷断电仪的一对常开触点K1上；最后将掘进开关的空接线柱与甲烷断电仪的一对常开触点K2连接起来。

这样，当甲烷断电仪接上电源,K1和K2闭合，以及局扇开关合闸，QV3闭合后，才能接通掘进开关的控制回路，掘进开关才能送电。
