双风机、双电源、自动切换及瓦斯、风电闭锁技术在东庞矿瓦斯涌出异常区掘进工作面的应用与改造张智峰1 白胜民2摘要：关键词：近年来，随着矿井先进技术设备的引进，生产能力的增加，生产水平的延伸，东庞矿自2000年以来多处出现高瓦斯异常涌出区，北翼六采区、2603、2604、2605、2606、2607工作面，九采区2900轨道下山、2900皮带下山、2900北翼辅助轨道下山掘进期间平均瓦斯绝对涌出量超过min，由此，可见东庞矿正处于低瓦斯矿井向高瓦斯矿井发展的过渡时期，据国家煤矿安全监察局统计，低瓦斯矿井爆炸突出约占总瓦斯爆炸次数的60%以上，而掘进发生瓦斯爆炸的次数占80%以上。
针对上述严峻的形势，东庞矿通过不断技术创新改造，在掘进、通风、机电技术方面积累了一套极为完善的验收，基本形成了掘进安全装备系列化，以2607轨道巷掘进采用双风机、双电源和风机自动切换及风电、瓦斯电双闭锁技术为实例，杜绝了瓦斯爆炸事故，该技术的应用与改造经验，以其所有借鉴。
1、工作面概况2607工作面位于二水平六采区，主采2#煤层。
上部为已采的2603采空区，左右两侧为实体煤，2607为倾斜布置开采的倾斜长壁综采工作面，倾斜掘进长度800米，工作面斜长，煤层平均厚度约米，煤层倾向4--16度，可采储量为万吨。
工作面平均瓦斯绝对涌出量超过min，煤尘爆炸指数为，具有爆炸性，2#煤层属于二类自燃三类可能自燃煤层，自燃发火期为12--18个月，煤层具有自燃倾向性。
巷道均采用锚梁网沿为煤层顶板支护，规格宽×中高=×，供风距离1000m ,经计算局扇风量不得小于550m3/min。
2、双风机、双变频器选型及配套风机控制双风机的选型交频选型根据风量计算，2607轨道巷采用的两台2BZK--NO6-3/60对旋轴流式局部通风机供风一台，一台备用，设一趟直径800mm高强度柔性风筒，利用双级变频器调节风量，满足工作面风理要求。
局部通风机管理制度为预防掘进工作面“一通三防”事故的发生，创造良好的掘进生产作业环境，提高我矿掘进工作面的抗灾救灾能力。
为此，特制定局部通风机管理制度，加强局部通风机管理。
1、局部通风机的安装、使用、维护必须符合《煤矿安全规程》作业规程、安全技术措施的规定要求。
2、局部通风机必须实现“六专两闭锁”(六专：专用线路、专用开关、专用变压器、专人看护、专用电话、专人维护；两闭锁：风电闭锁、瓦斯电闭锁)，以及双风机双电源自动切换管理。
3、通风科负责局扇选型、安装地点及风筒直径的确定工作。
4、机电科负责局扇“专用变压器、专用线路、专用开关”供电的管理工作。
机电科必须建立局部通风机使用、检修、检查等有关管理制度，。
5、生产队组（局部通风机使用单位）负责局部通风机领取、装车、安装、以及风机“四专”（专用开关、专用变压器、专用线路、专用电话）装置的安装、拆除。
6、供电队负责局扇使用过程中的日常管理、维护工作。
实行挂牌管理，指定专人看护。
7、自动化科负责局部通风机“两闭锁”装置的安装、拆除及日常管理、检查维修。
8、局部通风机下井前，必须经机电科与使用队组共同检查，风机的型号、电气防爆性能、安全要求和质量要求等符合国家标准和我矿机电设备管理有关规定。
9、局部通风机由使用队组安装完成后由机电科、通风科、自动化科、供电队共同验收合格后移交供电队负责管理。
10、编制作业规程或安全技术措施时，必须有局部通风设计内容，包括用风地点需风量计算、风机选型、通风方式、安装地点、风筒直径、风筒出口到工作面的距离等。
采用两台局部通风机供一个用风地点时，必须明确每个局部通风机的安装位置和风筒出口到工作面的距离。
作业规程或安全技术措施中的通风设计未经通风科审核的不得随意安装使用或回撤局部通风机。
主副风机必须严格按照规程中的规定安装，队组不得擅自改变风机运行级数。
11、局部通风机的设备要齐全，吸风口有风罩和整流器，高压部位（包括电缆接线盒）有衬垫（不漏风），通风机吊挂或垫高，离地高度大于0.5m，在局部通风机吸风口前不准放置或悬挂物品，局部通风机要装有消音器（低噪音局部通风机除外）。

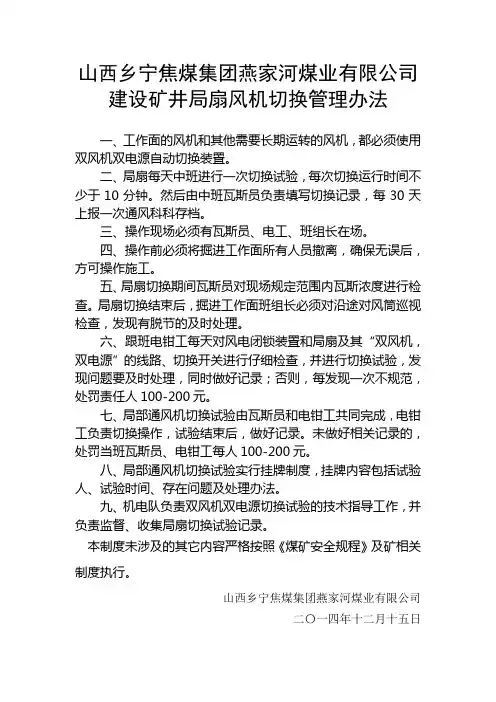

山西乡宁焦煤集团燕家河煤业有限公司建设矿井局扇风机切换管理办法
一、工作面的风机和其他需要长期运转的风机，都必须使用双风机双电源自动切换装置。
二、局扇每天中班进行一次切换试验，每次切换运行时间不少于10分钟。
然后由中班瓦斯员负责填写切换记录，每30天上报一次通风科科存档。
三、操作现场必须有瓦斯员、电工、班组长在场。
四、操作前必须将掘进工作面所有人员撤离，确保无误后，方可操作施工。
五、局扇切换期间瓦斯员对现场规定范围内瓦斯浓度进行检查。
局扇切换结束后，掘进工作面班组长必须对沿途对风筒巡视检查，发现有脱节的及时处理。
六、跟班电钳工每天对风电闭锁装置和局扇及其“双风机，双电源”的线路、切换开关进行仔细检查，并进行切换试验，发现问题要及时处理，同时做好记录；否则，每发现一次不规范，处罚责任人100-200元。
七、局部通风机切换试验由瓦斯员和电钳工共同完成，电钳工负责切换操作，试验结束后，做好记录。
未做好相关记录的，处罚当班瓦斯员、电钳工每人100-200元。
八、局部通风机切换试验实行挂牌制度，挂牌内容包括试验人、试验时间、存在问题及处理办法。
九、机电队负责双风机双电源切换试验的技术指导工作，并负责监督、收集局扇切换试验记录。
本制度未涉及的其它内容严格按照《煤矿安全规程》及矿相关制度执行。
山西乡宁焦煤集团燕家河煤业有限公司
二〇一四年十二月十五日。

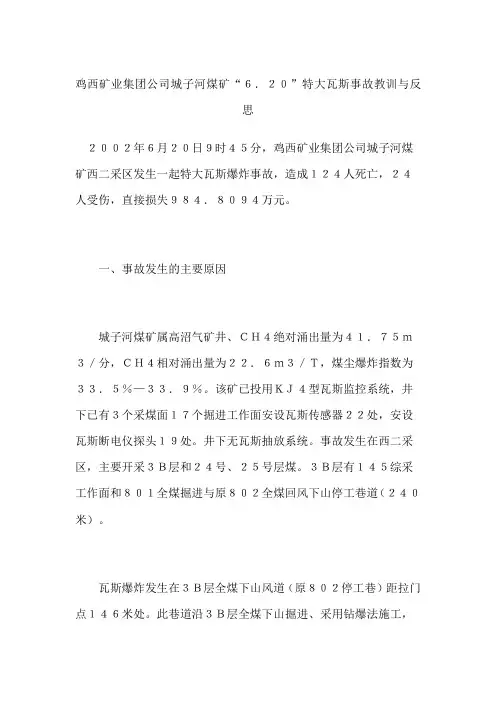

鸡西矿业集团公司城子河煤矿“６．２０”特大瓦斯事故教训与反思２００２年６月２０日９时４５分，鸡西矿业集团公司城子河煤矿西二采区发生一起特大瓦斯爆炸事故，造成１２４人死亡，２４人受伤，直接损失９８４．８０９４万元。
一、事故发生的主要原因城子河煤矿属高沼气矿井、ＣＨ４绝对涌出量为４１．７５ｍ３／分，ＣＨ４相对涌出量为２２．６ｍ３／Ｔ，煤尘爆炸指数为３３．５％—３３．９％。
该矿已投用ＫＪ４型瓦斯监控系统，井下已有３个采煤面１７个掘进工作面安设瓦斯传感器２２处，安设瓦斯断电仪探头１９处。
井下无瓦斯抽放系统。
事故发生在西二采区，主要开采３Ｂ层和２４号、２５号层煤。
３Ｂ层有１４５综采工作面和８０１全煤掘进与原８０２全煤回风下山停工巷道（２４０米）。
瓦斯爆炸发生在３Ｂ层全煤下山风道（原８０２停工巷）距拉门点１４６米处。
此巷道沿３Ｂ层全煤下山掘进、采用钻爆法施工，锚杆支护、巷道断面６．３平方米。
年初掘进时，双局扇双风筒同时供风，供风量３６０ｍ３／分，巷道回风流ＣＨ４浓度为０．９％，瓦斯绝对涌出量达３．２４ｍ３／分。
元月２号因一台局扇停风、工人误送电、电缆放炮曾发生一次瓦斯燃烧。
一月末此巷封闭，５月２４日排瓦斯后巷道启封，准备回撤设备。
６月１６日矿决定将此巷道改为新投产的１４５综采工作面的临时水仓。
至６月２０日发生事故时，巷道积水斜长８０米，水面以上全煤巷长１６０米。
事故前此全煤停工巷采用一台２８ＫＷ局扇供风１６０ｍ３／分，一台１１ＫＷ局扇做备用。
距煤巷拉门点往下１５米设一处监测探头，监测信号可反映到通风区监测室。
事故后国务院技术调查组经灾区现场勘察，对３５名知情者调查取证与对井下供电系统和四台供电开头开箱解剖取证证实：现场主用和备用局扇自动转换联线断开，风电闭锁短接，瓦斯电闭锁没接。
经充分调查和技术鉴定，认定这起事故主要原因为：１、局扇停风造成停工煤巷瓦斯积聚。
外包队工人误送电导致潜水泵开关（插销开关虚插失爆）产生电弧火花，引起瓦斯爆炸。
风电、瓦斯电闭锁试验措施根据〈〈煤矿安全全规程》及〈〈煤矿安全监控系统及检测仪器使用管理规范》(AQ1029—2007)的要求，每隔十天必须用标准气体和空气样按使用说明书的要求对甲烷传感器调校一次；除甲烷以外的其他气体监控仪器应每隔十天采用空气样和标准气样进行调校；每十天必须对甲烷超限断电闭锁和甲烷风电闭锁功能进行测试。
为保证甲烷超限断电停风断电功能准确可靠、甲烷和一氧化碳传感器调校期间的安全，特制定本措施。
一、试验时间：以风电、瓦斯电闭锁试验通知时间为准。
二、试验地点：以风电、瓦斯电闭锁试验通知地点为准。
三、试验人员：监测监控测试人员、相关区队电工、现场安监人员、现场瓦检人员等。
四、井下风电瓦斯电闭锁试验安全措施：(1) 做风电瓦斯电闭锁试验期间，各工作面不能做漏电试验。
(2) 监控人员汇报矿调度监控中心，矿调度室同意后，监控人员现场用2%标准气体做瓦斯电闭锁试验，矿调度室做好相关记录。
(3) 做风电瓦斯电闭锁试验时，设备必须完好，性能可靠，接线必须符合相关规定。
(4) 做风电瓦斯电闭锁试验时，现场做试验人员必须与监测中心值班人员保持联系，确保现场的风电瓦斯电闭锁试验正常可靠；当闭锁试验不能实现断电功能时，现场进行处理整改。
(5) 做风电瓦斯电闭锁试验期间，严禁放炮、严禁绞车及皮带运输、严禁采掘机械割煤等生产活动。
(6) 每个工作面试验完成后，现场相关区队电工应按规定立即向做过试验的工作面送风送电，保证各掘进工作面通风，动力电源运行正常，正常以后方可做下一个工作面的风电瓦斯电闭锁试验。
(7) 各工作面的电工必须在配电点等候，只有在局扇供电和动力供电恢复正常运行后方可离开。
(8) 新开工作面必须完善瓦斯电闭锁装置；在启用局扇前，必须完善风电闭锁装置。
(9) 监测监控试验员必须将试验结果作好记录，参加试验人员必须在记录结果上签字备查。
(10) 对不按要求参加风电、瓦斯电闭锁试验的单位和个人按照矿相关规定执行。

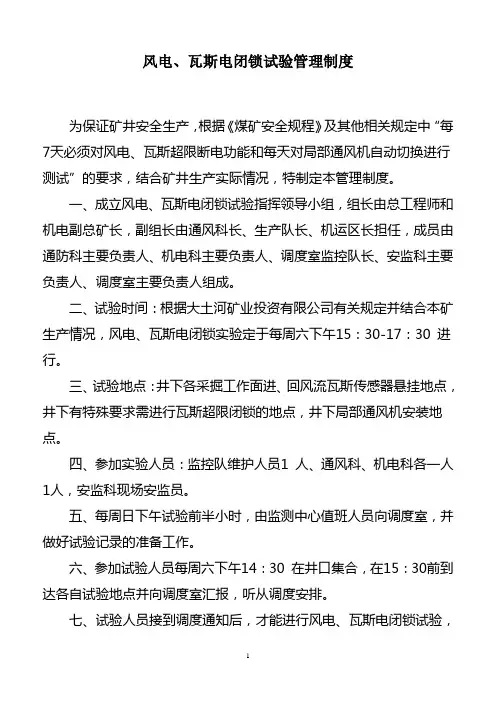

风电、瓦斯电闭锁试验管理制度为保证矿井安全生产，根据《煤矿安全规程》及其他相关规定中“每7天必须对风电、瓦斯超限断电功能和每天对局部通风机自动切换进行测试”的要求，结合矿井生产实际情况，特制定本管理制度。
一、成立风电、瓦斯电闭锁试验指挥领导小组，组长由总工程师和机电副总矿长，副组长由通风科长、生产队长、机运区长担任，成员由通防科主要负责人、机电科主要负责人、调度室监控队长、安监科主要负责人、调度室主要负责人组成。
二、试验时间：根据大土河矿业投资有限公司有关规定并结合本矿生产情况，风电、瓦斯电闭锁实验定于每周六下午15：30-17：30 进行。
三、试验地点：井下各采掘工作面进、回风流瓦斯传感器悬挂地点，井下有特殊要求需进行瓦斯超限闭锁的地点，井下局部通风机安装地点。
四、参加实验人员：监控队维护人员1 人、通风科、机电科各一人1人，安监科现场安监员。
五、每周日下午试验前半小时，由监测中心值班人员向调度室，并做好试验记录的准备工作。
六、参加试验人员每周六下午14：30 在井口集合，在15：30前到达各自试验地点并向调度室汇报，听从调度安排。
七、试验人员接到调度通知后，才能进行风电、瓦斯电闭锁试验，风电闭锁由机电科参加试验人员进行试验，瓦斯电闭锁由调度室监测人员进行试验，安监员负责监督试验过程和结果。
八、进行风电、瓦斯电闭锁试验时，供电系统和通风系统必须正常，设备必须完好且性能可靠。
九、各工作面电工必须在试验期间认真观察每次试验时被控开关是否能正常闭锁，并及时恢复供电，以免影响下一个试验点的闭锁试验，在本工作面全部试验完成且试验结果正常的情况下，征得调度室同意方可离开。
十、风电、瓦斯电闭锁试验期间，各工作面严禁放炮、严禁进行提升运输及皮带运输、严禁放炮等生产活动。
十一、每个工作面试验完成后，现场试验人员应立即恢复该工作面的正常供风、供电，待供风、供电正常后，方可进行下一地点的试验。
十二、通防科、机电科必须做好试验记录，监测中心在各试验地点进行试验时，必须认真观察各被控开关的馈电状态并做好记录，并记录好试验人员以备检查。

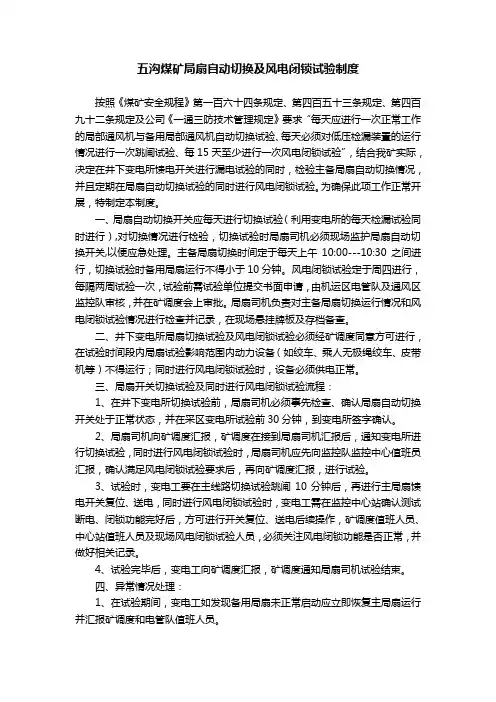

五沟煤矿局扇自动切换及风电闭锁试验制度按照《煤矿安全规程》第一百六十四条规定、第四百五十三条规定、第四百九十二条规定及公司《一通三防技术管理规定》要求“每天应进行一次正常工作的局部通风机与备用局部通风机自动切换试验、每天必须对低压检漏装置的运行情况进行一次跳闸试验、每15天至少进行一次风电闭锁试验”，结合我矿实际，决定在井下变电所馈电开关进行漏电试验的同时，检验主备局扇自动切换情况，并且定期在局扇自动切换试验的同时进行风电闭锁试验。
为确保此项工作正常开展，特制定本制度。
一、局扇自动切换开关应每天进行切换试验（利用变电所的每天检漏试验同时进行）,对切换情况进行检验，切换试验时局扇司机必须现场监护局扇自动切换开关,以便应急处理。
主备局扇切换时间定于每天上午10:00---10:30之间进行，切换试验时备用局扇运行不得小于10分钟。
风电闭锁试验定于周四进行，每隔两周试验一次，试验前需试验单位提交书面申请，由机运区电管队及通风区监控队审核，并在矿调度会上审批。
局扇司机负责对主备局扇切换运行情况和风电闭锁试验情况进行检查并记录，在现场悬挂牌板及存档备查。
二、井下变电所局扇切换试验及风电闭锁试验必须经矿调度同意方可进行，在试验时间段内局扇试验影响范围内动力设备（如绞车、乘人无极绳绞车、皮带机等）不得运行；同时进行风电闭锁试验时，设备必须供电正常。
三、局扇开关切换试验及同时进行风电闭锁试验流程：1、在井下变电所切换试验前，局扇司机必须事先检查、确认局扇自动切换开关处于正常状态，并在采区变电所试验前30分钟，到变电所签字确认。
2、局扇司机向矿调度汇报，矿调度在接到局扇司机汇报后，通知变电所进行切换试验，同时进行风电闭锁试验时，局扇司机应先向监控队监控中心值班员汇报，确认满足风电闭锁试验要求后，再向矿调度汇报，进行试验。
3、试验时，变电工要在主线路切换试验跳闸10分钟后，再进行主局扇馈电开关复位、送电，同时进行风电闭锁试验时，变电工需在监控中心站确认测试断电、闭锁功能完好后，方可进行开关复位、送电后续操作，矿调度值班人员、中心站值班人员及现场风电闭锁试验人员，必须关注风电闭锁功能是否正常，并做好相关记录。

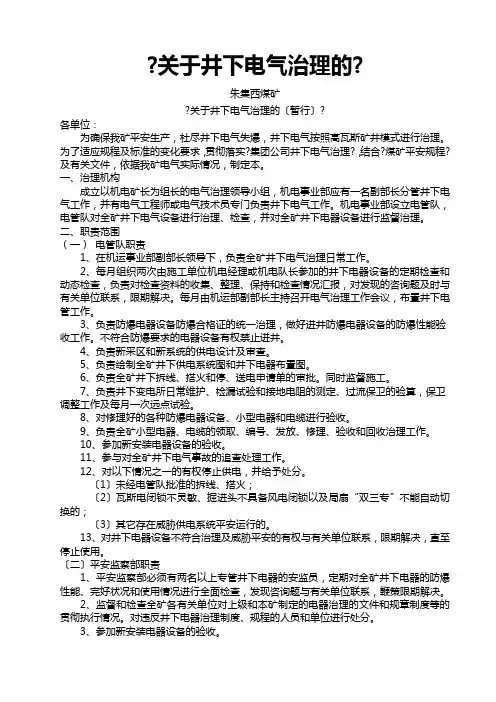

关于井下电气治理的?朱集西煤矿关于井下电气治理的〔暂行〕?各单位：为确保我矿平安生产，杜尽井下电气失爆，井下电气按照高瓦斯矿井模式进行治理。
为了适应规程及标准的变化要求，贯彻落实?集团公司井下电气治理?，结合?煤矿平安规程?及有关文件，依据我矿电气实际情况，制定本。
一、治理机构成立以机电矿长为组长的电气治理领导小组，机电事业部应有一名副部长分管井下电气工作，并有电气工程师或电气技术员专门负责井下电气工作。
机电事业部设立电管队，电管队对全矿井下电气设备进行治理、检查，并对全矿井下电器设备进行监督治理。
二、职责范围（一）电管队职责1、在机运事业部副部长领导下，负责全矿井下电气治理日常工作。
2、每月组织两次由施工单位机电经理或机电队长参加的井下电器设备的定期检查和动态检查，负责对检查资料的收集、整理、保持和检查情况汇报，对发现的咨询题及时与有关单位联系，限期解决。
每月由机运部副部长主持召开电气治理工作会议，布置井下电管工作。
3、负责防爆电器设备防爆合格证的统一治理，做好进井防爆电器设备的防爆性能验收工作。
不符合防爆要求的电器设备有权禁止进井。
4、负责新采区和新系统的供电设计及审查。
5、负责绘制全矿井下供电系统图和井下电器布置图。
6、负责全矿井下拆线、搭火和停、送电申请单的审批。
同时监督施工。
7、负责井下变电所日常维护、检漏试验和接地电阻的测定、过流保卫的验算，保卫调整工作及每月一次远点试验。
8、对修理好的各种防爆电器设备、小型电器和电缆进行验收。
9、负责全矿小型电器、电缆的领取、编号、发放、修理、验收和回收治理工作。
10、参加新安装电器设备的验收。
11、参与对全矿井下电气事故的追查处理工作。
12、对以下情况之一的有权停止供电，并给予处分。
〔1〕未经电管队批准的拆线、搭火；〔2〕瓦斯电闭锁不灵敏、掘进头不具备风电闭锁以及局扇“双三专〞不能自动切换的；〔3〕其它存在威胁供电系统平安运行的。
13、对井下电器设备不符合治理及威胁平安的有权与有关单位联系，限期解决，直至停止使用。

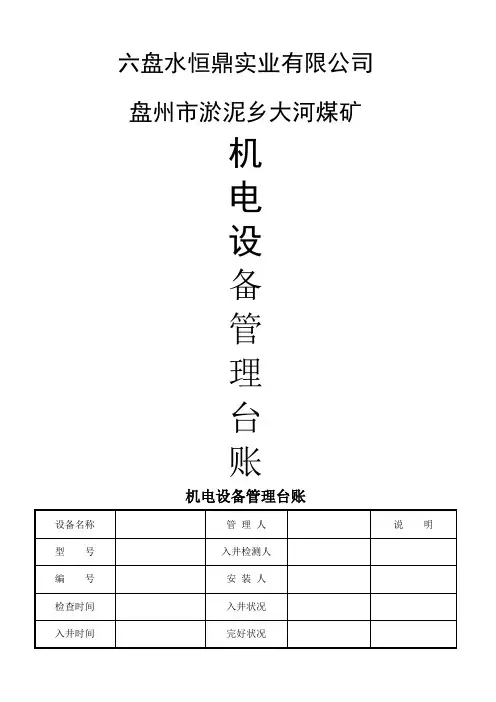

六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿机电设备管理台账机电设备管理台账六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿各种小绞车检查记录簿各种小绞车检查记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿设备大修记录簿设备大修记录检修地点：日期：年月六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿设备检修记录簿设备检修记录检修地点：日期：年月六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿防跑车装置测试记录簿六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿主通风机运行情况及人员交接班记录簿主通风机运行情况及人员交接班记录运行风机编号：日期：年机电部门负责人：通风部门负责人：六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿主扇房水柱计记录簿主扇房水柱计记录风机编号：日期：年月机电部门负责人：通风部门负责人：六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿主通风机倒换运行记录簿主通风机倒换运行记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿主通风机巡回检查记录簿主通风机巡回检查记录注：记录必须每天每班填写；正常的项目在栏目里打“√”；不正常的打“×”并要备注异常情况。
六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿压风机运行情况及交接班记录簿压风机运行情况及交接班记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿压风机释压阀检查记录簿压风机释压阀检查记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿压风机巡回检查记录簿压风机巡回检查记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿绞车行车记录簿绞车行车记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿一坡三档巡检记录簿一坡三挡巡检记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿绞车运行（巡检）及交接班记录绞车运行（巡检）及交接班记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿绞车钢丝绳检查记录簿主提升绞车钢丝绳检查记录六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿机电事故记录簿机电事故记录时间: 设备名称:地点:事故原因:处理情况:负责人:六盘水恒鼎实业有限公司盘州市淤泥乡大河煤矿钢丝绳芯带式输送机运行及交接班记录簿钢丝绳芯带式输送机运行及交接班记录注：运行电流及运行电压，严格按照软启动柜显示数值填写。
局扇风机运行管理制度综掘二队2015年度风机管理制度一、每天检修期间局扇司机必须进行一次风机切换，切换时跟班队干、局扇司机、当班安全员、当班电工必须到位，同时核实切换风机情况，切换结果由安全员向生产调度、安全调度汇报。
二、切换后由局扇司机填写风机切换台账，记录好切换人，当班电工、跟班队干和安全员，并做好记录。
三、局扇司机交接班时确认风机运行情况，交接后由接班司机向队部汇报交接情况，出现隐患时若两个班的局扇司机同意交接则向队部汇报隐患情况，现场交接，不同意交接的由交班的局扇司机联系自己班的电工和副队处理隐患，接班局扇司机辅助处理，处理无误后运行风机，再交接班。
四、当出现风机出现故障时由当班电工技师检修，若风机出现故障无法使用，由队组技术员编写《11203运输顺槽更换风机安全技术措施》向领导批复，然后载更换风机。
五、风机在井下使用时间不得超过半年，到达检修期限时必须升井检修，没有检修的风机严禁下井使用。
六、掘进工作面正常工作的局部通风机必须配备安装同等能力的备用局部通风机，并能自动切换。
七、正常工作的局部通风机必须采用三专（专用开关、专用电缆、专用变压器）两闭锁（风电闭锁、瓦斯电闭锁）一开关（风筒风量开关）。
八、风机必须悬挂管理牌板，设专人负责管理，严禁随意停开风机，采用∮800mm风筒，快速接头连接，风筒吊挂于巷道前进右帮，末端加防炮崩风筒。
九、掘进工作面局部通风机在距风筒出风口不大于20m处安设风筒风量开关。
十、将当班需要的风筒，事先准备好，然后与班长联系好后，方可吊挂。
吊挂前先用钢丝绳或铅丝上好引线且拉紧并隔排用16#铅丝与锚杆托梁扭结固定，然后吊挂风筒、接口，接口要顺接、正反压边，上好快速接头（联接螺栓置于风筒下侧），风筒吊挂要平、直、紧、稳。
十一、风筒使用抗静电防阻燃风筒。
风筒之间的接头，插接要顺接，不得反接，接口必须严密（手距接头处0.1米处感到不漏风），风筒正反压边后，上快速接头，上紧螺钉。
局扇的安装与使用制度集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-局扇的安装与使用制度1、深度超过6米不能采用矿井全风压通风的巷道必须安设局扇通风。
煤巷、半煤岩巷和有瓦斯涌出的岩巷的掘进通风方式应采用压入式，不得采用抽出式（压气、水力引射器不受次限）；如果采用混合式，必须制定安全措施。
瓦斯喷出区域、煤（岩）与瓦斯（二氧化碳）突出煤层、高瓦斯矿井和低瓦斯矿井的高瓦斯区的掘进通风方式必须采用压入式。
2、开掘工作面局扇必须实现“三专两闭锁”（即专用变压器、专用开关、专用线路，风电闭锁和瓦斯电闭锁）和双风机（主备局扇能力必须相同）双电源自动切换。
3、井下局扇安设必须严格按照《规程》要求安设在进风流中，做到“五专一化一切换”，即专项设计、专项措施、专人安（移）装、专人验收、专人管理，采用“定制化”管理，2010年底前全部实现局扇“单双日切换”。
4、井下需安装局扇时，严格执行审批程序：使用单位提出申请-通风科进行“局扇安装设计”制定措施——生产、机电、调度、安全等科室会签——总工程师审批——矿安监处验收：若移动（装）必须重新按上述程序和审批权限进行。
局扇的安装设计应包括以下内容：局扇安装位置（附图）、局扇（备扇）的型号、编号和功率、安装地点最小配风量、服务巷道最大允许长度及断面、风筒出口风量最小允许值、局扇安装质量要求（安装方法、安装高度、距轨道安全间距等）、供电要求、瓦斯监测要求、闭锁要求、风筒直径及吊挂要求等。
5、局扇要严格按“局扇安装设计”要求进行安装，保证闭锁灵敏可靠，附件齐全完好。
安装完毕后，矿安监处必须组织通风、生产、机电、调度、安全、通风区（队）和服务队组进行验收。
参加验收人员必须代表本部门在局扇验收单上签署验收意见并签字。
只有经验收合格后的局扇方可投入运行。
局扇验收单由通风科统一管理。
6、局扇投入运行后必须在局扇附近5米范围内悬挂“局扇管理牌板”，标明安装时间、安装地点、使用单位、局扇（备扇）编号、型号和功率、安装时间、全风压配风量、吸入风量、出口风量、管理负责人等内容。
地下局部风机“双风机、双电源”管理办法根据安监总煤矿〔2006〕251号文及煤电公司的要求，在局部扇风机供电“三专两闭锁”的基础上实行“双风机、双电源”。
这些措施是根据现有设备和实际使用情况制定的。
一、已制定并需要继续执行的相关规章制度局部扇风机实行“双风机、双电源”与以前的关于局扇的各项规定并不冲突，只是更进一步的要求，因此，我们首先要认真学习并严格执行以下规章制度：1、《井下检漏继电器跳闸试验实施细则》（矿字〔2005〕37号文，2006、2008年先后编入《电气管理制度汇编》中）；2、《三矿井下局部风机电源“三专两闭锁”管理实施办法》（矿字〔2005〕101号文，2006、2008年修改后编入《电气管理制度汇编》中）;3、《三矿安全监测、通讯系统管理办法》（矿字〔2006〕21号文）；4、矿总工2006年10月5日签发的《关于加强我矿通风、关于气体管理的通知》；5、矿总工2006年11月12日签发的《局部风机管理和气体排放规定》。
二、“双风机、双电源”设备安装、配套方案（一）变、配电系统矿井下的中央变电站和每个矿区的变电站构成高压双电源、单母线分列运行方式，各采区变电所均有1台风机专用变压器及其若干个风机专用低压馈电开关，双风机电源配置方案如下：1、各掘进工作面双风机供电，其中主局扇按“三专”配置，备用局扇的电源可引自动力电源（闭锁开关电源侧），但该电源必须与采煤用电分开。
2、采煤工作面收尾回收前，通井队应以与掘进工作面相同的方式向恢复工作面供电，必须安装“双风机、双电源”和风电、瓦斯电闭锁。
3、主、与备用风机相对应的高压电源不得从同一变电站的同一高压母线段或不同变电站的同一支线引出（从中央变电所馈出线路而言）。
（二）风扇开关和锁定开关、瓦斯电闭锁1、风机开关：我矿现有的双扇开关大多为QBZ-2×80/660-SF型，还有2台QBZ1-315+2×80型。
2、闭锁开关：两种风机开关的风电、瓦斯电闭锁控制方式均为常开接点控制，与QBZ-2×80/660-SF型开关配套的闭锁开关的选型定为：暂时为QJZ-200安及以上真空启动开关，条件满足后，尽快更换真空馈电开关或机器操作部门指定的开关。
煤矿井下局部通风机“双风机双电源自动切换及三专两闭锁”功能的探讨作者：贺艾成来源：《中国科技博览》2013年第25期[摘要]：煤矿井下局部通风机实施“双风机双电源自动切换及三专两闭锁”功能，是保障煤矿掘进工作面通风安全的重要手段。
本文对煤矿井下局部通风机“双风机双电源自动切换及三专两闭锁”功能进行了探讨。
[关键词]：煤矿局部通风机自动切换闭锁Abstract：the coal mine local ventilator to implement "double fan double power source automatic switch and three designed two blocking" function，is an important means to protect the safety of coal mine ventilation tunneling faces. In this paper，the coal mine local ventilator "double double power source automatic switch and three fan designed two locking" feature is discussed.Key words：coal；Local fan；Automatic switching；atresia中图分类号：X752 文献标识码：X 文章编号：1009―914X（2013）25―0569―011、引言瓦斯灾害是煤矿企业最主要的自然灾害之一。
据统计，煤矿瓦斯事故有70% 发生在掘进工作面。
因此加强煤矿掘进工作面的通风管理，特别是高瓦斯矿井的通风管理尤为重要。
《煤矿安全规程》对掘进工作面局部通风机的供电和控制有相当严格的规定，目的就是要提高掘进工作面局部通风机供电及通风的可靠性、连续性，有效杜绝无计划停风事故的发生，消除瓦斯事故隐患。
掘进工作面的风电闭锁和瓦斯电闭锁一、掘进工作面情况介绍为了形成回采工作面，需要掘进一条进风巷和一条回风巷。
在掘进过程中，由于还没有形成回风，掘进工作面的空气比较污浊，氧气浓度较低，工作人员呼吸不到新鲜空气。
特别是在掘进过程中会产生大量的瓦斯，不及时冲淡，容易引起瓦斯爆炸，危及井下安全。
所以，必须采用局部扇风机向掘进工作面送风。
二、掘进工作面对风电闭锁和瓦斯电闭锁的要求《煤矿安全规程》规定：在沼气喷出区域、高沼气矿井、煤（岩）与沼气突出矿井中，所有掘进工作面的局部扇风机都应采用三专（专用变压器、专用开关、专用线路）供电，保证局部扇风机可靠运转。
使用局部扇风机供风的地点必须实行两闭锁（风电闭锁、瓦斯电闭锁）设施。
对风电闭锁和瓦斯电闭锁的要求如下：1.局部扇风机启动，等掘进工作面风量符合要求后，才可向供风区域的电器设备送电。
2.停开掘进工作面的电器设备不影响局扇的正常运转。
3.局部扇风机停止运转时，应立即切断掘进工作面中电器设备的电源。
4.正常工作中，当掘进工作面的瓦斯浓度超限时（1.5%），应切断工作面的电器设备的电源，而局部扇风机仍应正常运转。
四、步骤在中小型煤矿，掘进工作面不使用高压供电时，采用的是专用开关和专用线路，而不采用专用变压器，但可以实现两闭锁。
这里使用两台QBZ—120型磁力起动器和一台甲烷断电仪。
其中一台磁力起动器控制局部扇风机，另一台磁力起动器控制掘进工作面电气设备，两台起动器的内部线路可不作改动。
甲烷断电仪中使用两对常开触点K1和K2。
接线方法如下：首先将局扇开关的2和9连接起来；再将局扇开关的13和掘进开关的空接线柱连接起来，局扇开关的地PE和掘进开关的2号接线柱连接起来；掘进开关的9号接线柱接在甲烷断电仪的一对常开触点K1上；最后将掘进开关的空接线柱与甲烷断电仪的一对常开触点K2连接起来。
这样，当甲烷断电仪接上电源,K1和K2闭合，以及局扇开关合闸，QV3闭合后，才能接通掘进开关的控制回路，掘进开关才能送电。
井下局部风机使用风电闭锁管理系统
按《煤矿安全规程》规定，为使我矿局扇风电闭锁管理制度化，
保障安全生产，针对本地风机使用风力锁定装置的规定专门制定如下：：
1、用于地下通风隧道的局部风机，必须装设风电闭锁装置，否则，不得施工。
2、风电闭锁装置应在五个监管区域内各用户单位的积极配合下统
一安装，调度室和生技科统一安排安装时间，器材库保证安装使用中
所需物资的及时供应，机电科和安全科负责监督检查。
3、新装设风电闭锁系统必须在使用前交接验收，交接验收由安装
单位(五监区)与使用单位之间进行，同时须有机电科设备管理员参加，以办理交接手续，并存档，无机电科设备管理员签字的交接手续无效，未办理交接验收手续的风电场锁定设施存在任何问题，均由安装单位
负责。
4、各机组使用的风电闭锁设施和局部风机由用户单位统一管理、
维修、保养，保证正常、灵敏可靠完好状态，不得随便甩掉，停用风
电闭锁。
5、机电科、安全科、总工程师对以上规定监督执行，对安装使用
的风电闭锁设施实行不定期检查。
违反上述规定的，对责任单位或者
生产主要责任人给予经济处罚，如出现严重问题要及时报矿研究处理。
