发电机零起升压试验1.试验前的设置和检查(1) 检查所有主回路的开关已合；初励继电器在插入位置，初励电源已送；检查脉冲投切开关已投。
(2)制方式。
(3)能”和“系统电压跟踪使能”置0，并做好记录。
(4) 检查监控主界面电压给定值，通过增减磁使之在10%-15%UFN。
也可以通过模式切换完成，即：从电压闭环切换到电流闭环再切回到电压闭环，这样电压给定值为10%。
当机组残压过高，或者出现机端电压上升后又回到零，起励失败的情况，可以根据需要调高电压给定值。
(5) 在调节器具备“就地、远方切换”功能时，需要置“就地控制”位。
2. 试验过程(1) 在具备开机条件的情况下，给调节器“就地建压”令；(2) 观察机端电压，当机端电压稳定后，通过调节器“现地增磁”令，升压至10%；(3) 观察并确认“A（B）套等待”变为“A(B)套空载”，在监控主界面“定子”控件中，观察两套调节器测量的三相定子电压应基本相同；在“转子”控件中观察测量的转子电流应基本相同；在“AVR AVR 采样”栏，观察测量的同步电压应基本相同；在“AVR机端频率和同步频率应在50Hz±0.5Hz 内，两套的同步相序和机端相序应为1589；(4) 确认以上信息正确后，通过调节器“现地增磁”令，逐步升高机端电压，每上升10%记录一次；记录内容为当前机端电压值，当前电压给定值，当前励磁电压，当前触发角度和当前励磁电流。
注意：升压范围根据现场要求确定。
建议在大修后或停机时间较长时，首次升压采用零起升压方式，当零起升压正常后再采用自动升压方式。
试验完成后请将所修改的参数恢复！！！另外，也可以采用手动（电流闭环）方式进行零起升压试验。
空载试验1 A套机端电压阶跃响应试验1.1 试验原理机端电压阶跃试验是通过在电压给定上叠加阶跃量来实现的，目的是为了校验当前电压闭环的PID参数，是否满足机组动态特性的要求。
例如，当前电压给定为95%，机端电压为95%，阶跃量为 5%，阶跃方式为上阶跃，开始阶跃试验后，电压给定立即置100%，此时调节器根据采样的机端电压值和电压给定之差，通过PID参数计算出触发角度，调节机端电压，使其达到100%。
培训签到单培训师：刘承培训时间：2011年11月15日培训地点：生活区二楼小会议室培训记录卡发电机零起升压试验发电机零起升压是设备检修后或新安装后，在没确定是否良好的条件下，为防止突然加全压会使设备损坏更加严重。
发电机零起升压主要的作用是用来检测定子线圈及铁芯以及转子线圈是否存在缺陷。
一、发电机零起升压试验具体步骤如下：1，检查发电机满足开机条件，退出以零起升设备无关的保护2，将零升设备连接，就是把零升设备连接间的隔离开关，断路器合上3，将发电机开到空转，在调速器前留专人值守，4，将励磁调节器切手动，设置励磁调节器调节起励到机端电压的30%，（用主励升压）按下起励按钮5，待机端电压的达30%后，缓慢增加励磁电流始机端电压渐至空载6，检查发电机机端电压是否达到额定，7.检查零升设备状态正常我厂发电机零起升压操作具体步骤以#2机为例详见附件。
二、零起升压中的注意事项：在此过程中，监视空载励磁电流电压，防止定子线圈和铁芯或两端过热。
如有异常应该立即灭磁，在调速器前留专人值守按紧急停机。
零起升压除了对励磁系统加强监视外，最主要是还是监视转子电流和定子电流。
零起升压的时候，在主开关未合之前，定子电流应当为零，如果不为零说明定子回路有短路现象。
转子电流也一样，一般升至额定电压时，转子空载电流也是一定的，如果比平时大，说明励磁系统有问题或者是转子有匝间短路了。
如果只是发电机做递升加压试验，不合发电机出口开关的话，除退出失灵保护（也就是后备保护）以外，其它所有保护可以不退。
如果是发电机带线路做递升加压，要合开关，必需要退。
还要退失步及误上电保护。
总而言之，发电机做任何试验，退保护的原则是：影响机组正常做试验的保护都必须退出，不影响的可退可不退，做试验时出现故障必需依靠保护正常动作的，不得退出。
附件：为2#发电机2F零起升压试验布置安全措施。
培训签到单培训师：刘承培训时间：2011年11月15日培训地点：生活区二楼小会议室培训记录卡发电机零起升压试验发电机零起升压是设备检修后或新安装后，在没确定是否良好的条件下，为防止突然加全压会使设备损坏更加严重。
发电机零起升压主要的作用是用来检测定子线圈及铁芯以及转子线圈是否存在缺陷。
一、发电机零起升压试验具体步骤如下：1，检查发电机满足开机条件，退出以零起升设备无关的保护2，将零升设备连接，就是把零升设备连接间的隔离开关，断路器合上3，将发电机开到空转，在调速器前留专人值守，4，将励磁调节器切手动，设置励磁调节器调节起励到机端电压的30%，（用主励升压）按下起励按钮5，待机端电压的达30%后，缓慢增加励磁电流始机端电压渐至空载6，检查发电机机端电压是否达到额定，7.检查零升设备状态正常我厂发电机零起升压操作具体步骤以#2机为例详见附件。
二、零起升压中的注意事项：在此过程中，?监视空载励磁电流电压，防止定子线圈和铁芯或两端过热。
如有异常应该立即灭磁，在调速器前留专人值守按紧急停机。
零起升压除了对励磁系统加强监视外，最主要是还是监视转子电流和定子电流。
零起升压的时候，在主开关未合之前，定子电流应当为零，如果不为零说明定子回路有短路现象。
转子电流也一样，一般升至额定电压时，转子空载电流也是一定的，如果比平时大，说明励磁系统有问题或者是转子有匝间短路了。
如果只是发电机做递升加压试验，不合发电机出口开关的话，除退出失灵保护（也就是后备保护）以外，其它所有保护可以不退。
如果是发电机带线路做递升加压，要合开关，必需要退。
还要退失步及误上电保护。
总而言之，发电机做任何试验，退保护的原则是：影响机组正常做试验的保护都必须退出，不影响的可退可不退，做试验时出现故障必需依靠保护正常动作的，不得退出。
附件：为2#发电机2F零起升压试验布置安全措施。
1、零起升压目的变压器的空载试验又叫零起升压，实际上就是变压器在任一侧线圈加额定电压，其他侧线路开路的情况下，测量变压器的空载电流和空载损耗。
做空载试验的目的，归纳起来有以下几个：（1）量取空载电流空载损耗，可以计算出变压器的激磁阻抗等参数，并可求出变化。
（2）能发现变压器磁路中局部和整体缺陷，如硅钢片间绝缘不良，穿心螺杆或压板的绝缘损坏等。
当有这些缺陷时，由于铁芯或铁件中涡流损耗增加，空载损耗会显著增加。
（3）能发现变压器线圈的一些问题，如线圈匝间短路，线圈并联与路短路等。
因为短路匝存在，其中流过环流引起损耗，也会使空载损增加。
一般主变在大修更换线圈后或内部故障一时无法查明原因时常需进行零起升压试验，操作方法由发电机带主变压进行零起升压。
监视空载励磁电流电压，防止定子线圈和铁芯或两端过热，零起升压监视空载电流就是为了防止在发电机启动的过程中，定子和转子，相间和匝间短路。
2、发变组主变压器零起升压试验前应注意那些事项？（1）主变压器出线隔离开关及断路器均在断开位置；（2）厂用工作变压器低压侧隔离开关及断路器均在断开位置；（3）发电机出口隔离开关在合上位置；（4）主变压器高压侧中性点接地开关在合上位置。
（5）再次检查主变压器油冷却装置正常投入运行，所有保护均在投入位置；派人到主变压器和厂用工作变压器去监听设备的声音。
关于主变零升试验问题的探讨1、主变压器零升试验的任务和目的及其分析对新建机组的主变进行零升试验的任务和目的主要有下列几点：（1）对主变进行零起升流试验。
检查主变二次电流系统的正确性（甚至可包括检查发电机和高压厂变二次电流系统的正确性）；通过一次或多次零起升流试验检验主变差动保护的正确性（甚至可包括检查发电机和高压厂变差动保护的正确性）。
（2）对主变进行零起升压试验。
检查主变二次电压系统的正确性（甚至可包括检查发电机和高压厂变二次电压系统的正确性）；检查发电机（或发电机－变压器组）同期系统的正确性。
2号发电机励磁系统零起升压试验方案批准：审核：校核：编写：2014年8月21日2号发电机励磁系统零起升压试验方案1 、编制目的1.1指导、规范2号发电机励磁系统系统零起升压工作，保证2号发电机励磁系统安全正常投入运行，特制定本措施。
1.2 检查2号发电机励磁系统的升压性能，发现并消除可能存在的缺陷。
2 、编制依据2.1《电力设备预防性试验规程》 DL/T596－19962.2《继电保护和安全自动装置技术规范》 GB14285－932.3《电业安全工作规程（发电厂和变电所电气部分）》 DL408－912.4 设计图纸、厂家图纸、说明书及相关资料3 、试验目标各项质量符合标准要求，升压试验合格，满足机组正常运行要求。
4 、系统及主要设备技术规范4.1 系统简介厂2号发电机励磁系统采用南京南瑞集团公司电气控制分公司静态励磁设备，型号为：NES5100。
该励磁系统利用可控硅整流器通过控制励磁电流来调节同步发电机的机端电压，整个系统可以分为四个主要的功能块：励磁变压器、两套相互独立的励磁调节器、可控硅整流单元、起励单元和灭磁单元。
在静态励磁系统中，励磁电源取自发电机机端。
同步发电机的磁场电流经由励磁变压器、磁场断路器和可控硅整流器供给。
励磁变压器将发电机端电压降低到可控硅整流器所要求的输入电压，在发电机端电压和磁场绕组之间提供电绝缘，与此同时起着可控硅整流器的整流阻抗作用。
可控硅整流器将交流电流转换成受控的直流电流。
在起励过程开始时，充磁能量来源于发电机残压。
可控硅整流器的输入电压达到10V—20V后，可控硅整流器和励磁调节器就可以工作正常了。
而后AVR控制软起励。
并网后，励磁系统可以在AVR模式下工作，调节发电机的机端电压和无功功率，或者可以在一种叠加模式下工作，如恒功率因数调节、恒无功功率调节等。
此外，它也可以接受电厂的成组调节指令。
根据系统要求，该励磁调节器采取双通道冗余结构。
一个通道主要由控制单元、I/O单元、测量单元和电源模块构成，形成一个独立的处理系统。
10.13 零起升压操作规定：
10.13.1 担任零起升压的发电机容量应足以防止发生自励磁，发电机强励退出
，联跳其它非零起升压回路开关的压板退出，其余保护均可靠投入；
10.13.2 升压线路保护完整，可靠投入。
但联跳其它非升压回路开关压板退出
，线路重合闸停用；
10.13.3 对主变压器或线路串变压器零起升压时，该变压器保护必须完整并可
靠投入，中性点必须接地；
10.13.4 双母线中的一组母线进行零起升压时，母差保护应停用。
母联开关应
改为冷备用，防止开关误合造成非同期并列。
机组的自励磁是一种谐振现象。
当输电线的长度增加时，线路的容抗Xc变小，如果Xc＜Xd时，即使发电机的励磁电流为零，由剩磁激发的发电机的端电压也会逐渐增大而稳定在某一定值，所建立电压的大小与线路长度和发电机参数有关。
当发电机参数一定时，线路越长，电压越高，甚至会达到非常大的数值，危及系统的正常运行和设备的安全。
发电机是否发生自励磁用以下两种方法判断：
［方法一］发电机经升压变带空载线路，需将变压器的漏抗XT考虑进去，即Xc＞1.2(Xd ＋XT)时，不产生自励磁。
［方法二］KSe＞Qc为不产生自励磁的条件(式中：Se为发电机容量；Qc为线路充电容量；K为发电机的短路比)。
一般出现在发电机给空载长线路充电时。

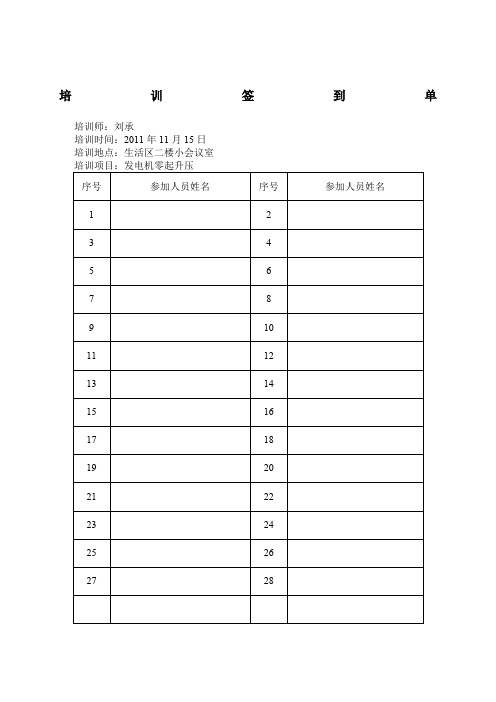

培训签到单
培训师：刘承
培训时间：2011年11月15日
培训地点：生活区二楼小会议室
培训记录卡
发电机零起升压试验
发电机零起升压是设备检修后或新安装后，在没确定是否良好的条件下，为防止突然加全压会使设备损坏更加严重。
发电机零起升压主要的作用是用来检测定子线圈及铁芯以及转子线圈是否存在缺陷。
一、发电机零起升压试验具体步骤如下：
1，检查发电机满足开机条件，退出以零起升设备无关的保护
2，将零升设备连接，就是把零升设备连接间的隔离开关，断路器合上
3，将发电机开到空转，在调速器前留专人值守，
4，将励磁调节器切手动，设置励磁调节器调节起励到机端电压的30%，（用主励升压）按下起励按钮
5，待机端电压的达30%后，缓慢增加励磁电流始机端电压渐至空载
6，检查发电机机端电压是否达到额定，
7.检查零升设备状态正常
我厂发电机零起升压操作具体步骤以#2机为例详见附件。
二、零起升压中的注意事项：
在此过程中，监视空载励磁电流电压，防止定子线圈和铁芯或两端过热。
如有异常应该立即灭磁，在调速器前留专人值守按紧急停机。
零起升压除了对励磁系统加强监视外，最主要是还是监视转子电流和定子电流。
零起升压的时候，在主开关未合之前，定子电流应当为零，如果不为零说明定子回路有短路现象。
转子电流也一样，一般升至额定电压时，转子空载电流也是一定的，如果比平时大，说明励磁系统有问题或者是转子有匝间短路了。
如果只是发电机做递升加压试验，不合发电机出口开关的话，除退出失灵保护（也就是后备保护）以外，其它所有保护可以不退。
如果是发电机带线路做递升加压，要合开关，必需要退。
还要退失步及误上电保护。
总而言之，发电机做任何试验，退保护的原则是：影响机组正常做试验的保护都必须退出，不影响的可退可不退，做试验时出现故障必需依靠保护正常动作的，不得退出。
附件：为2#发电机2F零起升压试验布置安全措施。
