沥青混凝土路面的施工缺陷处理

沥青混合料路面的质量通病及防治沥青混合料路面在北方使用极为广泛，因为它较水泥凝土路面施工周期短，铺筑速度快，故此，在北京地区因为使用的比较多，发现的质量缺陷也多。

（一）路面平整度差1．现象：沥青混合料人工摊铺、搂平、碾压后表面尚较平整，当开放交通后路面出现波浪或出现“碟子”坑、“疙瘩”坑。

2．原因分析：（1）底层平整度差，因为各类沥青混合料都有它一定的压实系数，摊铺后，表面搂平了，由于底层高低不平，而虚铺厚度有薄有厚，碾压后，薄处沉降少，则较高，厚处沉降多，则较低，表面平度则差。

（2）摊铺方法不当，在等厚的虚铺层中，由于摊铺时用铁锹高抛，或运输卸料时的冲击力将沥青混合料砸实，或人、车在虚铺混合料上乱踩乱轧，而后又搂，致使虚实不一致。

虚处则较低，实处则较高，平整度差。

（3）料底清除不净，沥青混合料直接倾卸在底层上，粘结在底层上的料底清除不净。

或把当天的剩料胡乱摊在底层上。

充当一部分摊铺料。

但它已经压实，冷凝，大大缩小了压实系数。

当新料补充搂平压实后，形成局部高突、疙疙瘩瘩，不平整。

为了更深一步认识这一主要影响路面平整度的通病．再以图示和数据来剖析一下，因底层平整度差，虚摊厚度不一致。

造成路面平整度差的原因。

以沥青混凝土路面为例，按压实系数K=1.3计算，那么铺筑H=5cm沥青混凝土，它的虚铺厚度（h）就应该是：h=K•H即h=1.3×5=6.5cm实际施工时，往往发生如（图1-4-4）摊铺情况。

如果底层不平，面层压实后也将是不平整的．以表1-4-12的数据来剖析：图1-4-4表示的是底层呈波浪形的高低不平，其波峰波谷长度大于碾轮接触面，这种不平整属于波浪形的不平整。

以A、B、C、D四个凹凸点为例，各点的虚铺厚度和压实厚度均不相同。

可见底层不平，面层压实后也是不平的。

当底层很平整，面层压实厚度全部是5cm或接近5cm，其平整度将是很好的。

如果底层凹凸峰谷长度小于碾轮接触面，即底层呈“疙瘩”坑或“碟”坑形高低不平，即见图1-4-5。

沥青混凝土路面施工中存在的问题及质量控制分析摘要：随着我国国民经济的飞速发展，为满足日益增长的道路运输需求，我国兴建了大量的公路工程。

在当前的道路工程中，沥青混凝土得到广泛应用，施工技术也逐渐走向成熟。

通过将沥青材料和矿质材料进行掺和，混合料铺筑的路面在平整度、承载能力、温度稳定性、抗滑能力、透水性、噪音控制方面具有明显的优势，而且便于后期维护和保养，具有较高的经济优势。

尽管如此，仍然有很多因素会使沥青混凝土路面的质量出现重大问题，导致很多危险事故的发生。

为了减少一些不必要的损失，对沥青混凝土路面施工中需要注意的问题施工技术及其质量控制,本文对自身经历沥青道路路面施工技术作一些探讨，以利于今后同类项目施工参考。

一、公路沥青路面施工质量控制现状分析沥青混凝土路面表面十分平整，不存明显裂痕及接缝，施工过程历时较短，而且极为经济，在这一路面上行驶，可以获得非常舒适的行车体验，而且这一路面的修整较为简易。

但是沥青混凝土路面也存在一些缺陷，如易受季节影响、施工条件较为严格、容易发生推挤问题等；沥青混凝土路面施工中，在进行沥青和混凝土配合时，如果沥青含量过低，无法满足路面工程建设需求，就很容易导致路面硬化问题发生。

一旦发生路面硬化，不仅会造成路面上出现诸多坑洞，更有甚者还会造成路面位移，导致公路发生陷落或膨胀问题。

这就要求工程技术人员需要不断地对这分部工程进行透彻的研究，对其施工方法和试验检测工艺有更深入的了解，拿出符合实际情况的施工方案，严格贯彻落实，对于各个施工环节要严格控制，相互之间要完美的衔接，只有这样才能在根本上确保青混凝土路面的质量。

二、公路沥青路面施工质量控制要点（一）沥青路面施工中原材料的选择原材料的质量是整个施工过程中质量保证体系的基础，只有合格的原材料才能生产出合格的沥青混合料，才能铺筑性能优良的路面。

这就需要参与公路工程施工的工作人员对施工现场环境和其他方面因素综合分析，并按照分析结果选取适当的沥青砼公路施工材料。

沥青道路路面施工常见问题及控制对策摘要：目前，我国道路路面施工技术发展较快，而沥青路面是当前道路施工中较为常见的施工方式，沥青路面具有稳定性较强的优势，能够有效保障路面质量。

但当沥青施工出现问题时，就会影响到路面质量造成缺陷。

基于此，本文对现阶段沥青道路施工问题进行简单分析并提出相应对策，希望能够提高沥青道路施工的施工质量。

关键词：沥青路面；常见问题；控制对策当前，随着我国经济水平的提升，人们对于道路质量也有了更高的要求，沥青路面是当前我国道路施工使用较多的方式之一，具有耐磨抗滑以及稳定性强等优势，能够有效满足当前社会发展对道路路面的需求。

但由于外界环境影响或是操作失误也会导致路面出现病害，影响道路的正常通行，下文将对沥青路面质量问题进行分析。

1 沥青道路路面施工中的常见问题1.1 水损害问题水损害问题是当前沥青道路路面施工过程中出现较为频繁的问题，此问题主要是由于液态水渗入沥青路面当中，对路面内里结构造成破坏，随着水分渗透时间增长，沥青道路路面不但会出现颜色上的变化，还有可能会出现沉陷以及隆起等现象，特别是在通车区域这种问题会更加严重。

水损害问题通常是因为降雨造成的，路面无法快速将雨水排出，从而导致路面积水情况，最终对于路面结构造成破坏[1]。

除此之外，沥青混合料的不合理选择，材料间的距离较大也是造成水分渗入的主要原因，严重影响了沥青路面的施工质量。

1.2 裂缝问题裂缝问题是当前沥青道路路面施工中的常见问题之一，常见裂缝分为横向裂缝与纵向裂缝，这两种无论哪一种都会对于沥青路面造成损坏，严重影响了后续使用的稳定性。

路面裂缝除在外部破坏力的影响下产生，还与沥青混合料的使用有着较大的关联，同时这一因素也是主要成因。

例如说，在使用沥青混合料进行路面施工的过程中，没有对于路面层的温度进行合理控制，从而导致出现温度裂缝，这是横向裂缝产生的主要原因。

除此之外，若是存在沥青混合料压实不达标的问题，也会导致沥青混合料不均匀分布问题，最终导致产生纵向裂缝，使得沥青道路路面出现质量问题。

公路工程沥青混凝土路面施工重点及难点研究摘要：公路工程建设是现代化城市化进程中不可或缺的一部分。

而沥青混凝土路面施工是公路的重要组成部分。

在公路工程施工中，沥青混凝土路面施工存在诸多问题，文章分析施工中的重点和难点，总结影响施工质量的关键因素，并提出相应的解决对策，以供参考。

关键词：沥青混凝土路面，施工重点，施工难点，质量控制引言公路交通是现代交通网络的重要组成部分。

公路交通建设的快速发展，为经济和社会的发展做出了重要贡献。

在公路工程建设中，沥青混凝土路面作为公路的重要组成部分，承载着车辆行驶的巨大压力。

因此，沥青混凝土路面的施工质量直接关系到公路的使用寿命和行车安全。

为了确保公路的质量和安全，提高施工质量，具有十分重要的意义。

一、沥青混凝土路面概述沥青混凝土路面是一种由矿物骨料、沥青及其他辅助材料按一定比例和规定工艺混合制成的路面结构。

它的主要特点是柔性好、适应性强、使用寿命长等优点，被广泛应用于道路交通建设中。

其中矿物骨料是沥青混凝土路面中的主要骨架材料，通常采用天然石料、人工石料等。

而沥青则是沥青混凝土路面中的黏结剂，它能够将矿物骨料黏结在一起，并通过其本身的柔性和变形能力，吸收道路上的压力和变形。

除矿物骨料和沥青之外，沥青混凝土路面还需要添加一些辅助材料，如改性沥青、填料、添加剂等，以提高沥青混凝土路面的性能。

例如，改性沥青可以增强沥青混凝土路面的抗剪强度和抗老化性能，填料可以填充沥青混凝土路面中的空隙，增强路面的密实性，添加剂可以提高沥青混凝土路面的抗裂性能等。

另外，由于沥青混凝土路面的柔性好，其能够适应地基的变形和变化，减少路面的破坏和损坏，保证道路的使用寿命。

沥青混凝土路面具有适应性强的优点，能够适应不同类型的道路，如城市快速路和高速公路等。

此外，沥青混凝土路面的施工和维修都非常方便。

施工过程相对简单，只需要使用一些基本的机械设备即可完成。

相比之下，沥青混凝土路面的维修成本也较低，因为只需要进行局部修补就可以解决问题。

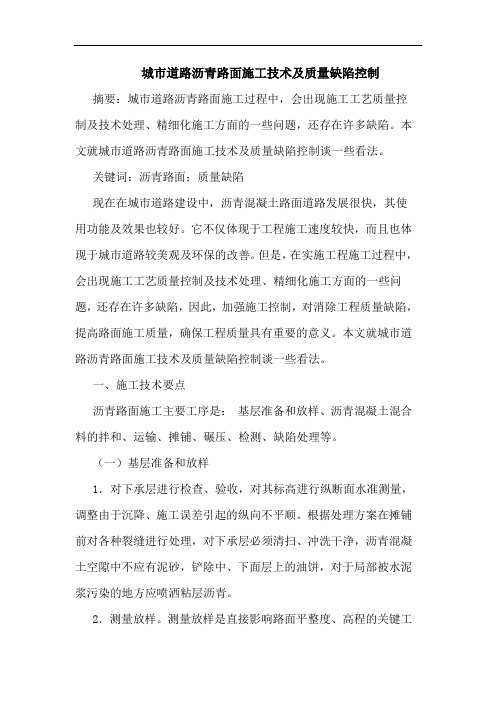

城市道路沥青路面施工技术及质量缺陷控制摘要：城市道路沥青路面施工过程中，会出现施工工艺质量控制及技术处理、精细化施工方面的一些问题，还存在许多缺陷。

本文就城市道路沥青路面施工技术及质量缺陷控制谈一些看法。

关键词：沥青路面；质量缺陷现在在城市道路建设中，沥青混凝土路面道路发展很快，其使用功能及效果也较好。

它不仅体现于工程施工速度较快，而且也体现于城市道路较美观及环保的改善。

但是，在实施工程施工过程中，会出现施工工艺质量控制及技术处理、精细化施工方面的一些问题，还存在许多缺陷，因此，加强施工控制，对消除工程质量缺陷，提高路面施工质量，确保工程质量具有重要的意义。

本文就城市道路沥青路面施工技术及质量缺陷控制谈一些看法。

一、施工技术要点沥青路面施工主要工序是：基层准备和放样、沥青混凝土混合料的拌和、运输、摊铺、碾压、检测、缺陷处理等。

（一）基层准备和放样1．对下承层进行检查、验收，对其标高进行纵断面水准测量，调整由于沉降、施工误差引起的纵向不平顺。

根据处理方案在摊铺前对各种裂缝进行处理，对下承层必须清扫、冲洗干净，沥青混凝土空隙中不应有泥砂，铲除中、下面层上的油饼，对于局部被水泥浆污染的地方应喷洒粘层沥青。

2．测量放样。

测量放样是直接影响路面平整度、高程的关键工序，下面层施工时摊铺机采用两边走钢丝控制摊铺厚度、高程及横坡的方式。

由于摊铺机带有自动找平装置，测量人员在铺筑下面层底口边线外20cm设置控制规定纵坡的参考弦线，每隔10m中桩定点，即用2.5mm弹簧钢丝用张紧器拉紧，张力一般控制在100kn，每根长度200m左右，让自动找平仪传感器的触件沿着弦线移动。

沥青砼中面层、上面层的施工采用非接触式自动平衡梁控制方式。

（二）沥青混合料的拌合和运输在混合料拌和过程中要从混合料级配、沥青用量、拌合温度和时间等方面进行全方位的控制，以提高混合料的摊铺效果，沥青混合料拌和时，要控制好温度和拌和时间。

尽可能低的拌和温度及最短的拌和时间可降低沥青结合料的氧化和挥发成分的损耗，保证沥青的质量。

概述沥青路面施工问题及改善措施一、当前我国公路沥青路面施工中的常见的问题1、路面出现车辙问题路面上行驶的车辆会给路面造成一定的负荷压力，长久反复的负荷压力，会使路面变形，形成一道道的车辙。

路面出现较浅车辙会影响整个路面的平整度，当路面出现较深的车辙的时候，下雨的时候很容易形成大量的积水，从而容易引起交通安全事故。

车辙是沥青路面中经常出现的病害，也是较为严重的病害之一。

2、沥青路面有泛油现象沥青路面泛油是路面经常出现的一种现象，是由沥青粘结料、沥青浆溢出形成局部发黑且光亮的油斑。

其成因为沥青混合料沥青含量过多、沥青稠度太低或高温时下层的粘料上溢。

泛油的产生不仅会影响沥青路面的平整度，还会给过往的车辆带来很多影响。

3、路面出现裂缝问题裂缝是沥青路面破坏的主要形式。

通常路面在在使用一定的时间之后，几乎所有的路面都存在或多或少的裂缝。

一般来说，路面裂缝的形式有纵向裂缝、横向裂缝和网状裂缝三种类型。

在压实路基的时候，如果压实度不够，路面发生不均匀沉陷，或者是路面接缝施工质量不过关，基层承载力不够等，都会造成路面出现裂缝；如果路面使用的时间过长，路面的抗裂能力降低到一定的程度，就会产生温度应力，随着抗裂能力的降低，温度应力就会引起横向裂缝，也就是疲劳裂缝。

从而影响整个路面的平整度和路面行车的安全。

4、路面出现松散问题二、造成沥青路面出现问题的主要原因1、自然环境因素水是沥青路面产生病害的最主要外因，通常我国的高等级道路，常采用半刚性基层作为沥青面层的承载层，具有强度高、水稳性好等特点，但半刚性基层很难透水，当沥青面层出现渗水时，下渗的水分会透过裂缝渗入到基层与面层之间的夹层中，在荷载力的反复作用下，会产生叽浆。

2、路面所用材料“巧妇难为无米之炊”，沥青混凝土铺设质量的好坏与沥青混凝土所用的材料以及配合比密切相关。

材料中的石材规格、品质，石料的级配，虽然能在配合比设计等试验和规范中能做到有规可循，但在实际生产过程中，石料供应的不稳定性，会使规范的执行大打折扣。

沥青混凝土路面坑槽的产生原因及处理方法沥青混凝土路面坑槽是指路面表面出现凹凸不平的现象，主要是因为路面材料的老化、损坏和承载能力不足等原因导致的。

产生原因：
1. 路面材料老化：沥青混凝土路面的主要成分是沥青和石料，随着时间的推移，沥青会老化、变硬、失去粘性，石料也会磨损，从而导致路面表面出现坑槽。

2. 车辆负荷：长期承受车辆重载的作用，超重车辆的轮胎对路面的冲击力越大，路面受到的磨损也越严重。

3. 气候因素：高温天气会使沥青路面膨胀、软化，低温天气则会使路面收缩、变硬，极端气候会使路面开裂、龟裂。

处理方法：
1. 维护路面：定期维修、更新路面，将老化、磨损严重的路面重新铺设。

2. 加强路面承载能力：选择质量好的路面材料，提高路面的承载能力，减少车辆对路面的冲击力。

3. 控制车辆负荷：加强对超重车辆的管理，采取措施限制车辆负荷，减轻路面的负担。

4. 加强路面维护：对路面进行定期检查、维护，及时发现并修补路面缺陷，避免坑槽的出现。

总之，沥青混凝土路面坑槽的产生原因复杂，处理方法也需要综合考虑多方面因素，保持路面良好状态，提高路面承载能力，是
减少路面坑槽的有效措施。

浅析沥青混凝土路面施工的主要缺陷及预防措施[摘要]：沥青混凝土面层施工的主要缺陷包括摊铺层离析、压实度不足、摊铺层泛油等原因进行分析，并提出预防措施[关键词]：沥青面层缺陷分析预防根据本次的继续教育的学习及施工过程中的一些经验，本文将浅析沥青混凝土路面施工的主要缺陷及预防措施。

沥青混凝土面层作为高等级路面结构层，它直接承受汽车车轮荷载和大气自然因素的作用，具有平整、坚实、耐久及抗车辙、抗裂、抗滑、抗水等多方面的综合性能。

但沥青路面施工具有工艺复杂、难度大、技术含量高、造价高等特点，这就要求对沥青面层施工前对易出现的缺陷要进行仔细分析，找出原因，作好各项应对措施，确保工程质量。

目前沥青混凝土面层施工中不合格原因主要有压实度不足、离析、泛油等方面。

一、原因分析1、离析缺陷①、冷料离析。

采石场加工的石料的级配与沥青混凝土配合比设计时的级配发生较大变化，已不能满足级配的要求；料场各集料未采取好隔离措施，各集料相互混杂主要是3#料中混有4#料；料场堆料太高，或输送带下料高度太高，特别是2#、3#料，造成粗集料与细集料分离，未重新用机械进行翻拌；装载机铲冷料不规范，使得进入拌和楼的冷料级配发生变化；冷料斗的挡板设置太低，各集料相互混杂。

②、拌和料离析。

拌和楼的磅称未校核，各集料称量不准确；拌和楼的筛网破损、集料串仓等造成拌和楼拌制的沥青混合料离析。

③、温度离析。

拌和楼拌制的沥青混凝土之间的温度差异较大；运输车的沥青混合料覆盖不严，出厂温度与到场温度相差太大，使摊铺的沥青混合料色泽差异较大。

④、装料离析。

运输车装料时未前后移动，沥青混合料由于装料过高，粗细料分离，造成沥青混合料离析。

⑤、摊铺离析。

摊铺机的螺旋输送器的位置设置不对或长度不够，导致沥青混合料的二次搅拌不充分；摊铺机的熨平板拼装不紧密，摊铺层出现拉痕或细沟；摊铺的混合料局部离析，粗集料集中处未及时填补细料，碾压后造成离析。

2、压实度不足①、石料的压碎值偏大、针片状含量较大、棱角少，导致石料易被压碎，集料间的嵌挤效果差，沥青混凝土易失去骨架支撑。
