下载文档原格式
钢材中各元素对性能性的影响钢材是一种合金材料，由铁和碳以及其他一些合金元素组成。
这些合金元素对钢材的性能有着重要的影响。
以下是一些常见合金元素及其对钢材性能的影响：1.碳（C）：碳是钢中最重要的合金元素之一、它可以增加钢的硬度和强度，提高钢的耐磨性和耐蚀性。
高碳钢通常用于制造刀具和弹簧，而低碳钢用于制造汽车零部件和钢材结构。
2.锰（Mn）：锰可以增加钢的硬度和强度，并提高钢的韧性。
锰也有助于钢的抗变形和耐疲劳性能。
锰的含量通常在0.3％-1.65％之间。
3.硅（Si）：硅可以提高钢的强度和硬度。
在不锈钢中，硅还有助于提高耐高温和耐腐蚀性能。
硅的含量通常在0.15％-0.5％之间。
4.磷（P）和硫（S）：磷和硫是常见的杂质元素，它们会降低钢的韧性和塑性，使钢易于出现脆性断裂。
因此，在高品质钢材中通常限制其含量，并采取措施去除或减少这些元素。
5.铬（Cr）：铬可以提高钢的抗腐蚀性能，特别是在高温和潮湿环境中。
在不锈钢中，铬的含量通常在10％-30％之间。
6.镍（Ni）：镍可以提高钢的强度和韧性，并改善钢的耐腐蚀性能。
镍的含量通常在8％-25％之间。
7.钼（Mo）：钼可以提高钢的硬度和强度，特别是在高温下。
钼还能提高钢的耐腐蚀性能和抗变形能力。
钼的含量通常在0.2％-5％之间。
8.钛（Ti）：钛可以细化钢的晶粒结构，提高韧性和强度。
钛还能和氮形成氮化钛，进一步提高钢的硬度和耐磨性。
9.铌（Nb）：铌可以改善钢的韧性和抗变形能力。
铌还能形成碳化铌，进一步提高钢的硬度和耐磨性。
10.钒（V）：钒可以提高钢的硬度和强度，特别是在高温下。
钒还能提高钢的耐磨性和耐腐蚀性能。
钒的含量通常在0.1％-0.5％之间。
除了以上列举的合金元素外，还有其他一些合金元素，如铜（Cu），铝（Al），氮（N）等，它们也可以影响钢材的性能，但作用相对较小。
总之，合金元素的含量和种类对钢材的性能有着重要的影响。
钢铁生产厂商根据钢材的具体用途和要求，通过调整合金元素的含量和比例，来获得所需的钢材性能。
1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
硅量增加，会降低钢的焊接性能。
3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。
在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。
含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。
锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。
4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。
5、硫（S）：硫在通常情况下也是有害元素。
使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。
硫对焊接性能也不利，降低耐腐蚀性。
所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。
6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。
铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。
三、各种合金元素对钢性能的影响目前在合金钢中常用的合金元素有：铬(Cr)，锰(Mn)，镍(Ni)，硅(Si)，硼(B)，钨(W)，钼(Mo)，钒(V)，钛(Ti)和稀土元素(Re)等。
五大元素:硅、锰、碳、磷、硫。
五大杂质元素:氧、氮、磷、硫、氢。
1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。
如果钢中含硅量超过0.50-0.60%，硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
硅量增加，会降低钢的焊接性能。
硅可提高强度、高温疲劳强度、耐热性及耐H2S等介质的腐蚀性。
硅含量增高会降低钢的塑性和冲击韧性。
3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。
在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。
含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。
锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。
锰可提高钢的强度，增加锰含量对提高低温冲击韧性有好处。
4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。
模具钢的主要成分
模具钢是一种用于制造模具的特殊钢材，其主要成分包括碳素（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、铬（Cr）、钼（Mo）等元素。
碳素是模具钢的主要合金元素，其含量一般在0.28%至0.60%
之间。
碳素能够提高模具钢的硬度和抗磨性能。
硅是另一个重要的合金元素，其含量一般在0.15%至0.50%之间。
硅能够提高模具钢的抗氧化性能和耐热性能。
锰的含量通常在0.40%至0.80%之间。
锰能够提高模具钢的强
度和硬度。
磷和硫是模具钢中的杂质元素，其含量应尽量控制在较低的水平，以避免对模具钢的性能产生不利影响。
铬是一种常用的合金元素，其含量一般在0.80%至1.50%之间。
铬能够提高模具钢的耐腐蚀性能和硬度。
钼是另一个常用的合金元素，其含量一般在0.15%至0.45%之间。
钼能够提高模具钢的耐热性能和耐磨性能。
除了上述主要元素外，模具钢中还可能含有其他一些合金元素，如镍（Ni）、钴（Co）等，以满足特定的使用要求。

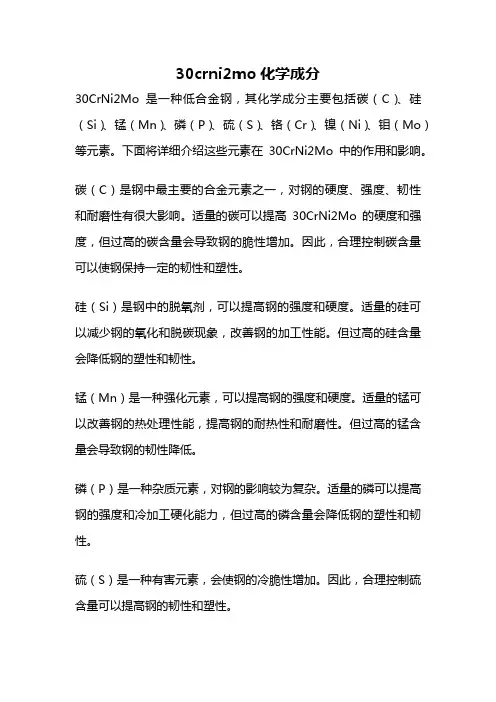

30crni2mo化学成分30CrNi2Mo是一种低合金钢，其化学成分主要包括碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、铬（Cr）、镍（Ni）、钼（Mo）等元素。
下面将详细介绍这些元素在30CrNi2Mo中的作用和影响。
碳（C）是钢中最主要的合金元素之一，对钢的硬度、强度、韧性和耐磨性有很大影响。
适量的碳可以提高30CrNi2Mo的硬度和强度，但过高的碳含量会导致钢的脆性增加。
因此，合理控制碳含量可以使钢保持一定的韧性和塑性。
硅（Si）是钢中的脱氧剂，可以提高钢的强度和硬度。
适量的硅可以减少钢的氧化和脱碳现象，改善钢的加工性能。
但过高的硅含量会降低钢的塑性和韧性。
锰（Mn）是一种强化元素，可以提高钢的强度和硬度。
适量的锰可以改善钢的热处理性能，提高钢的耐热性和耐磨性。
但过高的锰含量会导致钢的韧性降低。
磷（P）是一种杂质元素，对钢的影响较为复杂。
适量的磷可以提高钢的强度和冷加工硬化能力，但过高的磷含量会降低钢的塑性和韧性。
硫（S）是一种有害元素，会使钢的冷脆性增加。
因此，合理控制硫含量可以提高钢的韧性和塑性。
铬（Cr）是一种不锈钢和耐热钢中常用的合金元素，可以提高钢的耐腐蚀性和耐高温性。
适量的铬可以形成致密的氧化层，保护钢材不受腐蚀。
但过高的铬含量会降低钢的韧性。
镍（Ni）是一种强化元素，可以提高钢的韧性和塑性。
适量的镍可以提高钢的强度和耐磨性，改善钢的冷加工性能。
但过高的镍含量会降低钢的硬度。
钼（Mo）是一种合金元素，可以提高钢的硬度、强度和耐热性。
适量的钼可以提高钢的耐蚀性和耐磨性，改善钢的加工性能。
但过高的钼含量会降低钢的韧性。
30CrNi2Mo的化学成分中的各元素均起着重要的作用。
合理控制这些元素的含量可以使钢保持一定的硬度、强度、韧性和耐磨性，同时提高钢的耐腐蚀性和耐高温性。
在钢的生产和应用过程中，需要根据具体要求对这些元素进行合理的控制和调整，以获得满足不同工程需求的30CrNi2Mo钢材。
C、Si、Mn、P、S 在钢管中起的作用 /化学成分在钢管中的作用1、碳（C）：钢中含碳量增加，强度增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量超过0.23%时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2、硅（Si ）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有 0 .15－0.30% 的硅。
如果钢中含硅量超过0.50-0.60% ,硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
在调质结构钢中加入 1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
硅量增加，会降低钢的焊接性能。
3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.5 0%。
在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。
含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。
锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。
4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。
5、硫（S）：硫在通常情况下也是有害元素。
使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。
硫对焊接性能也不利，降低耐腐蚀性。
所以通常要求硫含量小于0.055 %，优质钢要求小于0.040 %。
在钢中加入0.08-0.20 %的硫，可以改善切削加工性，通常称易切削钢。
6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。
之答禄夫天创作1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超出时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超出0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。
如果钢中含硅量超出0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
在调质结构钢中加入 1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
硅量增加，会降低钢的焊接性能。
3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。
在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不单有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。
含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。
锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。
4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。
5、硫（S）：硫在通常情况下也是有害元素。
使钢发生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。
硫对焊接性能也晦气，降低耐腐蚀性。
所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。
6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。
铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。
各化学元素对钢材的影响钢材是一种广泛应用于建筑、制造和其他领域的重要材料。
化学元素可以通过添加或与钢材中的化学成分相互作用来改变钢材的性能和特性。
下面将详细介绍一些常见的化学元素对钢材性能的影响。
1.碳（C）：碳是钢材中最重要的元素之一、含碳量的增加可以提高钢材的硬度和强度，但同时也会降低其可塑性和冲击韧性。
高碳钢具有较高的硬度和强度，适合用于制造刀具和弹簧等应用。
2.硅（Si）：硅的添加可以提高钢材的抗腐蚀性和磁性。
硅还有助于钢材的脱氧作用，减少对氧气的敏感性。
硅含量较高的钢材常用于制造电力设备和变压器。
3.锰（Mn）：锰的添加可以提高钢材的强度和韧性，并增加其耐磨性和耐蚀性。
锰含量较高的钢材常用于制造铁路轨道和重型机械设备。
4.硫（S）和磷（P）：硫和磷是常见的非金属杂质元素，其含量对钢材性能有负面影响。
高硫和高磷含量会导致钢材变脆，降低其可塑性和韧性。
因此，在钢材生产过程中对硫和磷的含量进行控制非常重要。
5.铬（Cr）：铬的添加可以提高钢材的耐腐蚀性和耐热性。
铬与钢中的碳形成的氧化物膜可以防止钢材与大气中的氧气接触，从而减少钢材的腐蚀。
高铬钢常用于制造不锈钢。
6.镍（Ni）：镍的添加可以提高钢材的韧性和强度，同时也增加了钢材的耐腐蚀性。
镍含量较高的钢材常用于制造耐高温和耐腐蚀的材料，如合金钢和不锈钢。
7.钼（Mo）：钼的添加可以提高钢材的强度和耐热性。
钼对钢材的影响类似于镍，但效果更加显著。
钼含量较高的钢材常用于制造高温设备和工具。
8.铝（Al）：铝的添加可以改善钢材的氧化抗性和耐蚀性，并降低钢材的密度。
铝还可以提高钢材的强度和硬度，用于制造航空和汽车零件。
9.钛（Ti）：钛的添加可以提高钢材的强度和耐腐蚀性。
钛含量较高的钢材常用于制造航空和化工设备。
10.硼（B）：硼的添加可以提高钢材的硬度和强度，并改善其机械性能。
硼含量较高的钢材常用于制造切削工具和弹簧。
总之，化学元素对钢材性能的影响是多样且复杂的。
各种化学元素在钢中的作用钢是一种由铁、碳和其他合金元素组成的合金材料。
不同的化学元素可以通过合金技术添加到钢中，以改善其性能、增强其力学性能和耐腐蚀性能。
以下是一些常见的化学元素在钢中的作用。
1.碳(C)：碳是钢中最重要的合金元素之一，它可以提高钢的硬度和强度。
添加适量的碳可以增强钢材的硬度，但过量的碳会使钢变脆。
碳浓度低于0.2%的钢称为低碳钢，而碳浓度高于0.5%的钢称为高碳钢。
2.硅(Si)：硅可以提高钢的抗腐蚀性和耐热性能。
它还可以减少钢的热脆性，提高钢的塑性和可焊性。
3.锰(Mn)：锰可以提高钢的强度和硬度。
它还可以改善钢的可塑性、耐热性和耐磨性。
锰还可以降低钢的热脆性，提高钢的焊接性能。
4.硫(S)：硫是钢中的一种杂质元素，它容易形成硫化物。
过高的硫含量会降低钢的可塑性和韧性，使其更容易开裂。
因此，通常需要保持钢中的硫含量低于0.05%。
5.磷(P)：磷是另一种钢中常见的杂质元素。
过高的磷含量会降低钢的韧性和韧性。
因此，钢中的磷含量通常需要控制在很低的水平。
6.铬(Cr)：铬可以提高钢的耐腐蚀性能。
铬与钢中的氧气发生反应，形成一层致密的氧化铬膜，防止进一步的氧化和腐蚀。
二十世纪初使用铬合金的主要用途是防止钢的腐蚀。
7.镍(Ni)：镍可以提高钢的强度、韧性和耐腐蚀性。
镍合金可以防止钢材的氧化和腐蚀，并使钢材更耐高温。
8.钼(Mo)：钼可以提高钢的强度和硬度。
它还可以提高钢的耐高温性能和耐腐蚀性能。
钼合金被广泛用于制造高温和腐蚀性环境下的零件。
9.铌(Nb)、钛(Ti)、钒(V)等微量元素：这些元素可以用来细化钢的晶粒并提高钢的强度。
它们还可以改善钢的耐热性能和切削性能。
总之，钢中的化学元素可以通过调节合金配方的方式对钢的性能进行调控。
通过合理添加不同的化学元素，可以改善钢的硬度、强度、韧性、耐蚀性、耐高温性能和切削性能，以满足不同领域的需求。

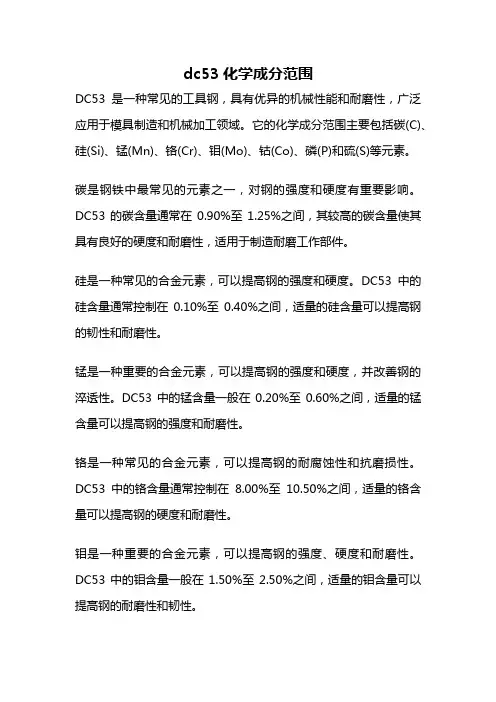

dc53化学成分范围DC53是一种常见的工具钢，具有优异的机械性能和耐磨性，广泛应用于模具制造和机械加工领域。
它的化学成分范围主要包括碳(C)、硅(Si)、锰(Mn)、铬(Cr)、钼(Mo)、钴(Co)、磷(P)和硫(S)等元素。
碳是钢铁中最常见的元素之一，对钢的强度和硬度有重要影响。
DC53的碳含量通常在0.90%至1.25%之间，其较高的碳含量使其具有良好的硬度和耐磨性，适用于制造耐磨工作部件。
硅是一种常见的合金元素，可以提高钢的强度和硬度。
DC53中的硅含量通常控制在0.10%至0.40%之间，适量的硅含量可以提高钢的韧性和耐磨性。
锰是一种重要的合金元素，可以提高钢的强度和硬度，并改善钢的淬透性。
DC53中的锰含量一般在0.20%至0.60%之间，适量的锰含量可以提高钢的强度和耐磨性。
铬是一种常见的合金元素，可以提高钢的耐腐蚀性和抗磨损性。
DC53中的铬含量通常控制在8.00%至10.50%之间，适量的铬含量可以提高钢的硬度和耐磨性。
钼是一种重要的合金元素，可以提高钢的强度、硬度和耐磨性。
DC53中的钼含量一般在1.50%至2.50%之间，适量的钼含量可以提高钢的耐磨性和韧性。
钴是一种重要的合金元素，可以提高钢的强度和硬度，并改善钢的淬透性。
DC53中的钴含量通常控制在0.20%至1.00%之间，适量的钴含量可以提高钢的耐磨性和韧性。
磷是钢铁中的杂质元素，对钢的冷加工性能有影响。
DC53中的磷含量通常要求低于0.030%，以保证钢的冷加工性能。
硫是钢铁中的杂质元素，对钢的热加工性能和耐腐蚀性有影响。
DC53中的硫含量通常要求低于0.030%，以保证钢的热加工性能和耐腐蚀性。
DC53的化学成分范围主要包括碳、硅、锰、铬、钼、钴、磷和硫等元素。
这些元素的含量和配比对DC53的机械性能、硬度和耐磨性等性能有重要影响。
通过控制合理的化学成分范围，可以制造出具有优异性能的DC53工具钢，以满足各种工程和制造领域的需求。
C、Mn、Si、S、P、Cr、Mo这几种元素含量在钢中的作用和对性能的影响1、铬(Cr)铬能增加钢的淬透性并有二次硬化作用。
可提高高碳钢的硬度和耐磨性而不使钢变脆；含量超过12%时。
使钢有良好的高温抗氧化性和耐氧化性介质腐蚀的作用。
还增加钢的热强性，铬为不锈耐酸钢及耐热钢的主要合金元素。
铬能提高碳素钢轧制状态的强度和硬度。
降低伸长率和断面收缩率。
当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。
含铬钢的零件经研磨容易获得较高的表面加工质量。
铬在调质结构钢中的主要作用是提高淬透性。
使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。
含铬的弹簧钢在热处理时不易脱碳。
铬能提高工具钢的耐磨性、硬度和红硬性。
有良好的回火稳定性。
在电热合金中，铬能提高合金的抗氧化性、电阻和强度。
(1) 对钢的显做组织及热处理的作用A、铬与铁形成连续固溶体，缩小奥氏体相区城。
铬与碳形成多种碳化物，与碳的亲和力大于铁和锰而低于钨、钼等．铬与铁可形成金属间化合物σ相(FeCr)B、铬使珠光体中碳的浓度及奥氏体中碳的极限溶解度减少C、减缓奥氏体的分解速度，显著提高钢的淬透性．但亦增加钢的回火脆性倾向(2)对钢的力学性能的作用A、提高钢的强度和硬度．时加入其他合金元素时，效果较显著B、显著提高钢的脆性转变温度C、在含铬量高的Fe-Cr合金中，若有σ相析出，冲击韧性急剧下降(3)对钢的物理、化学及工艺性能的作用A、提高钢的耐磨性，经研磨，易获得较高的表面光洁度B、降低钢的电导率，降低电阻温度系数C、提高钢的矫顽力和剩余磁感．广泛用于制造永磁钢D、铬促使钢的表面形成钝化膜，当有一定含量的铭时，显著提高钢的耐腐蚀性能（特别是硝酸）。
若有铬的碳化物析出时，使钢的耐腐蚀性能下降E、提高钢的抗氧化性能F、铬钢中易形成树枝状偏析，降低钢的塑性G、由于铬使钢的热导率下降，热加工时要缓慢升温，锻、轧后要缓冷(4)在钢中的应用A、合金结构钢中主要利用铬提高淬透性，并可在渗碳表面形成含铬碳化物以提高耐磨性B、弹簧钢中利用铬和共他合金元素一起提供的综合性能C、轴承钢中主要利用铬的特殊碳化物对耐磨性的贡献及研磨后表面光沽度高的优点D、工具钢和高速钢中主要利用铬提高耐磨性的作用，并具有一定的回火稳定性和韧性E、不锈钢、耐热钢中铬常与锰、氮、镍等联合便用，当需形成奥氏体钢时，稳定铁素体的铬与稳定奥氏体的锰、镍之间须有一定比例，如Cr18Ni9等F、我国铬资源较少．应尽量节省铬的使用2、钼(Mo)钼在钢中能提高淬透性和热强性。
防止回火脆性，增加剩磁和矫顽力以及在某些介质中的抗蚀性。
在调质钢中，钼能使较大断面的零件淬深、淬透，提高钢的抗回火性或回火稳定性，使零件可以在较高温度下回火，从而更有效地消除（或降低）残余应力，提高塑性。
在渗碳钢中钼除具有上述作用外，还能在渗碳层中降低碳化物在晶界上形成连续网状的倾向，减少渗碳层中残留奥氏体，相对地增加了表面层的耐磨性。
在锻模钢中，钼还能保持钢有比较稳定的硬度，增加对变形、开裂和磨损等的抗力。
在不锈耐酸钢中，钼能进一步提高对有抗酸（如蚁酸、醋酸、草酸等）以及过氧化氢、硫酸，亚硫酸、硫酸盐、酸性染料、漂白粉液等的抗蚀性。
特别是由于钼的加入，防止了氯离子存在所产生的点腐蚀倾向。
含1%左右钼的W12Cr4V4Mo高速钢具有高的耐磨性、回火硬度和红硬性等。
(1)对钢的显做组织及热处理的作用A、钼在钢中可固溶于铁素体、奥氏体和碳化物中，它是缩小奥氏体相区的元素B、当钢含量较低时，与铁、碳形成复合的渗碳体；含量较高时可形成钢的特殊碳化物C、钼提高钢的淬透性，其作用较铬强．而稍逊于锰D、钼提高钢的回火稳定性，作为单一合金元素存在时，增加钢的回火脆性；与铬、锰等并存时，钼又降低或抑止因其他元素所导致的回火脆性(2)对钢的力学性能的作用A、钼对铁素体有固溶强化作用．同时也提高碳化物的稳定性．从而提高钢的强度B、钼对改善钢的延展性和韧性以及耐磨性起到有利作用C、由于钼使形变强化后的软化和恢复温度以及再结晶温度提高，并强烈提高铁素体的蠕变抗力，有效抑制渗碳体在450-600℃下的聚集．促进特殊碳化物的析出，因而成为提高钢的热强性的最有效的合金元素(3)对钢的物理、化学及工艺性能的作用A、在含碳1.5％的磁钢中，2％-3％的钢提高剩余磁感和矫顽力B、在还原性酸及强氧化性盐溶液中都能使钢表面钝化．因此钼可以普遍提高钢的抗蚀性能，防止钢在氯化物溶液中的点蚀C、钼含量较高(>3%)时使钢的抗氧化性恶化D、含钼不超过8％的钢仍可以锻、轧，但含量较高时，钢对热加工的变形抗力增高(4)在钢中的应用A、在调质和渗碳结构钢、弹簧钢、轴承钢、工具钢、不锈耐酸钢、耐热钢、磁钢中都得到了广泛应用B、铬钼钢在许多情况下可代替铬镍钢来制造重要的部件C、我国富产钼，但在世界范围内的储量并不丰富。
含钼钢在我国应适当发展，但钼是重要战略物资，应注意合理和节约使用3、硅(Si)硅能溶于铁素体和奥氏体中提高钢的硬度和强度，其作用仅次于磷，较锰、镍、铬、钨、钼和钒等元素强。
但含硅超过3%时,将显著降低钢的塑性和韧性。
硅能提高钢的弹性极限、屈服强度和屈服比(σs/σb),以及疲劳强度和疲劳比(σ-1/σb)等,这是硅或硅锰钢可作为弹簧钢种的缘故。
硅能降低钢的密度、热导率和电导率。
能促使铁素体晶粒粗化。
降低矫顽力。
有减小晶体的各向异性倾向，使磁化容易，磁阻减小，可用来生产电工用钢，所以硅钢片的磁滞损耗较低，硅能提高铁素体的磁导率，使硅钢片在较弱磁场下有较高的磁感强度。
但在强磁场下，硅降低钢的磁感强度。
硅因有强的脱氧力，从而减小了铁的磁时效作用。
含硅的钢在氧化气氛中加热时，表面将形成一层SiO2薄膜，从而提高钢在高温时的抗氧化性。
硅能促使铸钢中的柱状晶成长，降低塑性。
硅钢若加热或冷却较快，由于热导率低，钢的内部和外部温差较大，因而易裂。
硅能降低钢的焊接性能。
因为与氧的亲合力硅比铁强，在焊接时容易生成低熔点的硅酸盐，增加熔渣和熔化金属的流动性，引起喷溅现象，影响焊缝质量。
硅是良好的脱氧剂。
用铝脱氧时酌加一定量的硅，能显著提高铝的脱氧能力。
硅在钢中本来就有一定的残存，这是由于炼铁炼钢作为原料带入的。
在沸腾钢中，硅限制在＜0.07% ，有意加入时，则在炼钢时加入硅铁合金。
(1)对钢的显做组织及热处理的作用A、作为钢中的合金元素，其含量一般不低于0.4 ％。
以固溶体形态存在于铁素体或奥氏体中，缩小奥氏体相区B、提高退火、正火和淬火温度，在亚共析钢中提高淬透性C、硅不形成碳化物，有强烈的促进碳的石墨化的作用，在硅含量较高的中碳和高碳钢中，如不含有强碳化物形成元素，易在一定温度条件下发生石墨化D、在渗碳钢中，硅减小渗碳层厚度和碳的浓度E、硅对钢水有良好脱氧作用(2)对钢的力学性能的作用A、提高铁素体和奥氏体的硬度和强度，其作用较Mn 、Ni 、Cr . W 、Mo、V 等更强；显著提高钢的弹性极限、屈服强度和屈强比(σs/σb)．并提高应劳强度和疲劳比(σ-1/σb)B、硅含量超过3 ％时显著降低钢的塑性和韧性；硅提高塑／脆转变温度C、硅易使钢中形成带状组织，使横向性能低于纵向性能D、改善钢的耐磨性能(3)对钢的物理、化学及工艺性能的作用A、降低钢的密度、热导率、电导率和电阻温度系数B、硅钢片的涡流损耗量显著低于纯铁，矫顽力、磁阻和磁滞损耗较低．磁导率和磁感强度较高。
但在强磁场中，硅降低磁感强度C、提高高温时钢的抗氧化性能，但硅含量高时，表面脱碳加剧D、硅含量超过2.5 ％的钢，其变形加工较为困难E、硅降低钢的可焊性(4)在钢中的应用A、在普通低合金钢中提高强度，改善局部腐蚀抗力，在调质钢中提高淬透性和抗回火性，是多元合金结构钢中的主要合金组元之一B、硅含量为0.5 %-2.8 ％的SiMn 或SiMnB 钢(碳含量0.5 ％-0.7 %)广泛用于高载荷弹黄材料，同时加人W 、V 、Mo、Nb 、Cr等强碳化物形成元素C、硅钢片为含硅1.O ％-4.5 ％的低碳和超低碳钢，用于电机和变压器D、在不锈钢和耐蚀钢中，与Mo 、W 、Cr 、Al、Ti、N 等配合，提高抗蚀和抗高温氧化能力E、硅含量较高的石墨钢用于冷作模具材料4、锰(Mn)锰是良好的脱氧剂和脱硫剂。
钢中一般都含有一定量的锰，它能消除或减弱由于硫所引起的钢的热脆性，从而改善钢的热加工性能。
锰和铁形成固溶体，提高钢中铁素体和奥氏体的硬度和强度；同时又是碳化物形成元素，进入渗碳体中取代一部分铁原子。
锰在钢中由于降低临界转变温度。
起到细化珠光体的作用。
也间接地起到提高珠光体钢强度的作用；锰稳定奥氏体组织的能力仅次于镍，也强烈增加钢的淬透性。
已用含量不超过2%的锰与其他元素配合制成多种合金钢。
锰具有资源丰富、效能多样的特点，获得了广泛的应用，如含锰较高的碳素结构钢、弹簧钢。
在高碳高锰耐磨钢中。
锰含量可达10%一14% ，经固溶处理后有良好的韧性，当受到冲击而变形时，表面层将因变形而强化，具有高的耐磨性。
锰与硫形成熔点较高的MnS 。
可防止因FeS而导致的热脆现象。
锰有增加钢晶粒粗化的倾向和回火脆性敏感性。
若冶炼浇铸和锻轧后冷却不当，容易使钢产生白点。
(1)对钢的显做组织及热处理的作用A、锰是良好的脱氧剂和脱硫剂，工业用钢中一般均含有一定量的锰B、锰固溶于铁素体和奥氏体中．扩大奥氏体区，使临界温度A4点升高，A3点降低，(α+γ)区下移．当锰含量超过12％时，上临界点降至室温以下，使钢在室温时形成单一奥氏体组织。
在降低共析温度同时，使共析体中的碳含量减少C、锰强烈降低钢的Ar1和马氏体转变温度(其作用仅次于碳）和钢中相变的速度，提高钢的淬透性，增加残余奥氏体含量D、使钢的调质组织均匀、细化，避免了渗碳层中碳化物的聚集成块，但增大了钢的过热敏感性和回火脆性倾向E、锰是弱碳化物形成元素(2)对钢的力学性能的作用A、锰强化铁素体或奥氏体的作用不及碳，磷、硅，在增加强度的同时，对延展性无影响B、由于细化了珠光体，显著提高低碳和中碳珠光体钢的强度，使延展性有所降低C、通过提高淬透性而提高了调质处理索氏体钢的力学性能D、在严格控制热处理工艺、避免过热时的晶粒长大以及回火脆性的前提下，锰不会降低钢的韧性(3)对钢的物理、化学及工艺性能的作用A、随锰含量的增加，钢的热导率急剧下降，线胀系数上升，使快速加热或冷却时形成较大内应力，工件开裂倾向增大B、使钢的电导率急剧降低，电阻率相应增大，电阻温度系数下降C、使矫顽力增大，饱和磁感、剩余磁感和磁导率均下降，因而锰对永磁合金有利，对软磁合金有害D、锰含量很高时，钢的抗氧化性能下降E、使钢中的硫形成较高熔点的MnS ，避免了晶界上的FeS 薄膜，消除钢的热脆性，改善热加工性能F、高锰奥氏体钢的变形阻力较大，且钢锭中柱状结晶明显，锻轧时较易开裂G、由于提高了淬透性和降低了马氏体转变温度，对焊接性能有不利影响。
