电缆敷设检验批质量验收记录表

电线、电缆穿管和线槽敷设检验批质量验收记录表(一)电线、电缆穿管和线槽敷设是建筑工程中重要的一环，对于保障电气设备的正常运行、防范火灾等方面都有着至关重要的作用。

为了确保穿管和敷设质量符合规定和要求，需要进行检验批质量验收，下面是电线、电缆穿管和线槽敷设检验批质量验收记录表:一、项目名称二、施工单位三、工程地点四、质量验收内容1. 穿管和敷设过程中的隐蔽工程验收（质量问题、尺寸、位置等）；2. 电线、电缆的验收（规格是否符合要求、是否有损伤等）；3. 线槽、穿管管道的验收（质量问题、尺寸、位置等）。

五、质量验收标准1. 穿管和敷设过程中的隐蔽工程验收1.1 质量问题：无影响施工质量及使用的质量问题。

1.2 尺寸：管道壁厚均匀，不少于设计规定的壁厚。

1.3 位置：与设计比不超过正負 5mm 的范围内。

2. 电线、电缆的验收2.1 规格：符合设计要求。

2.2 损伤：无明显损伤。

3. 线槽、穿管管道的验收3.1 质量问题：无影响施工质量及使用的质量问题。

3.2 尺寸：管道壁厚均匀，不少于设计规定的壁厚。

3.3 位置：与设计比不超过正負 5mm 的范围内。

六、质量验收结果1. 穿管和敷设过程中的隐蔽工程验收□ 合格□ 不合格2. 电线、电缆的验收□ 合格□ 不合格3. 线槽、穿管管道的验收□ 合格□ 不合格七、质量验收结论合格□；不合格□。

八、质量验收人员签字施工单位质量验收员：_____________ 日期：_____________建设单位质量验收员：_____________ 日期：_____________以上就是电线、电缆穿管和线槽敷设检验批质量验收记录表，只有严格制定合理的检验批质量验收标准和规范的验收流程，才能确保电线、电缆穿管和线槽敷设的质量符合要求，提高工程质量水平，保障施工进度和质量。

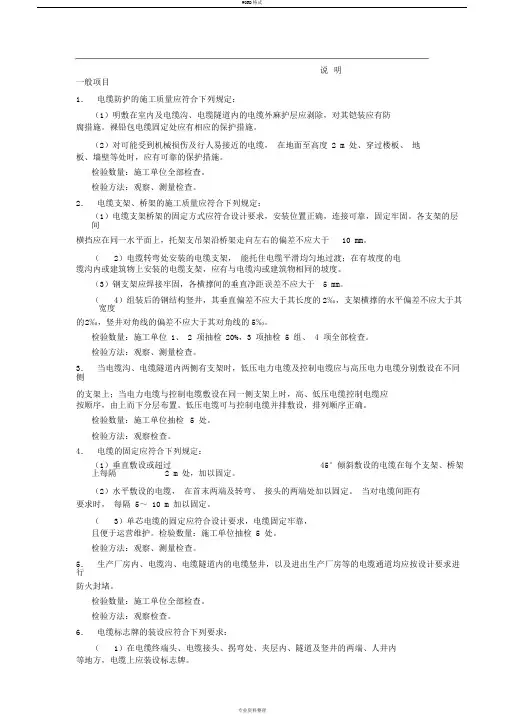

说明一般项目1．电缆防护的施工质量应符合下列规定：（1）明敷在室内及电缆沟、电缆隧道内的电缆外麻护层应剥除，对其铠装应有防腐措施。

裸铅包电缆固定处应有相应的保护措施。

（2）对可能受到机械损伤及行人易接近的电缆，在地面至高度 2 m 处、穿过楼板、地板、墙壁等处时，应有可靠的保护措施。

检验数量：施工单位全部检查。

检验方法：观察、测量检查。

2．电缆支架、桥架的施工质量应符合下列规定：（1）电缆支架桥架的固定方式应符合设计要求，安装位置正确，连接可靠，固定牢固。

各支架的层间横挡应在同一水平面上，托架支吊架沿桥架走向左右的偏差不应大于10 mm。

（2）电缆转弯处安装的电缆支架，能托住电缆平滑均匀地过渡；在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。

（3）钢支架应焊接牢固，各横撑间的垂直净距误差不应大于 5 mm。

（4）组装后的钢结构竖井，其垂直偏差不应大于其长度的2‰，支架横撑的水平偏差不应大于其宽度的2‰，竖井对角线的偏差不应大于其对角线的5‰。

检验数量：施工单位 1、 2 项抽检 20%，3 项抽检 5 组、 4 项全部检查。

检验方法：观察、测量检查。

3．当电缆沟、电缆隧道内两侧有支架时，低压电力电缆及控制电缆应与高压电力电缆分别敷设在不同侧的支架上；当电力电缆与控制电缆敷设在同一侧支架上时，高、低压电缆控制电缆应按顺序，由上而下分层布置。

低压电缆可与控制电缆并排敷设，排列顺序正确。

检验数量：施工单位抽检 5 处。

检验方法：观察检查。

4．电缆的固定应符合下列规定：（1）垂直敷设或超过45°倾斜敷设的电缆在每个支架、桥架上每隔 2 m 处，加以固定。

（2）水平敷设的电缆，在首末两端及转弯、接头的两端处加以固定。

当对电缆间距有要求时，每隔 5～ 10 m 加以固定。

（3）单芯电缆的固定应符合设计要求，电缆固定牢靠，且便于运营维护。

检验数量：施工单位抽检 5 处。

检验方法：观察、测量检查。
