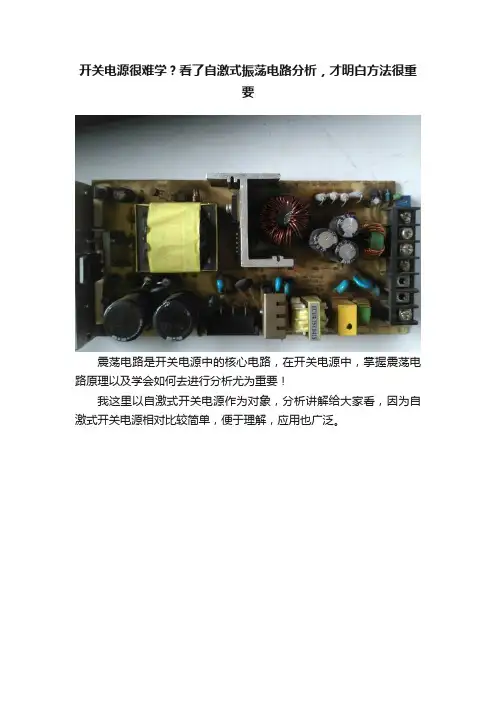

自激式开关电源的原理

开关电源很难学？看了自激式振荡电路分析，才明白方法很重
要
震荡电路是开关电源中的核心电路，在开关电源中，掌握震荡电路原理以及学会如何去进行分析尤为重要！
我这里以自激式开关电源作为对象，分析讲解给大家看，因为自激式开关电源相对比较简单，便于理解，应用也广泛。

常见自激式开关电源震荡电路主要由开关变压器，开关管，电阻，电容组成。

如上图
下面是一个自激式开关电源震荡电路图
300V电压（这个300V是市电经过整流桥后的电压），经C1滤波后，经过开关变压器的初级加到开关管的C极（集电极）同时，这个300V也经过一个启动电阻，流到开关管的B极（基极），经过E极（发射极）到地，构成回路，形成了电流。

（这个启动电阻阻值比较大，所以流过电流比较小）
开关管有电流通过，那么就开始导通了，那么加在C极的电压也经过E极，流到了地。

这个时候开关变压器中电流就经历从无到有的变化，根据电磁感应原理，
就会在两个次级产生感应电动势，次级P2的电动势经过限流电阻R2和滤波电容C2在加到开关管的B极，形成正反馈电流，然后使开关管饱和导通，截止。

开关管，一开一关循环进行，那么，开关变压器中电流也会变大，停止，变小循环进行，只要流经初级的电流不断的变化，次级P2,P3就会不断有感应电动势产生，P3产生的电流经过VD2整流，滤波然后输出我们所需要的电压，这就是自激式开关电源震荡电路原理。

因为开关变压器参与了震荡，所以叫自激式，建议大家用原理图结合实物，多去看看，加深理解。

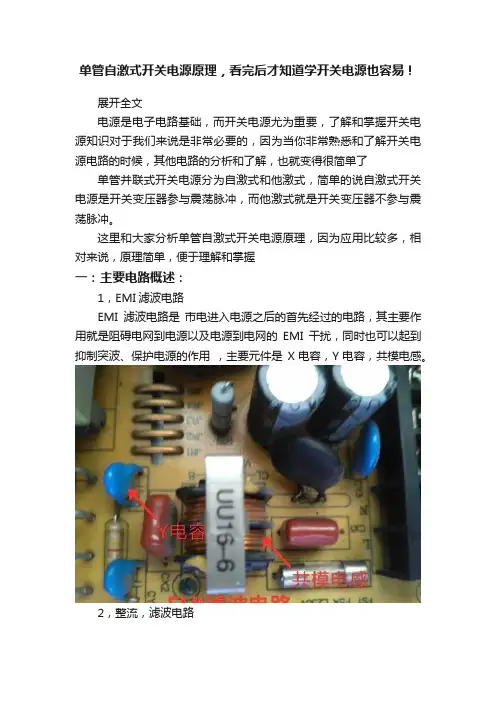

单管自激式开关电源原理，看完后才知道学开关电源也容易！展开全文电源是电子电路基础，而开关电源尤为重要，了解和掌握开关电源知识对于我们来说是非常必要的，因为当你非常熟悉和了解开关电源电路的时候，其他电路的分析和了解，也就变得很简单了单管并联式开关电源分为自激式和他激式，简单的说自激式开关电源是开关变压器参与震荡脉冲，而他激式就是开关变压器不参与震荡脉冲。

这里和大家分析单管自激式开关电源原理，因为应用比较多，相对来说，原理简单，便于理解和掌握一：主要电路概述：1，EMI滤波电路EMI滤波电路是市电进入电源之后的首先经过的电路，其主要作用就是阻碍电网到电源以及电源到电网的EMI干扰，同时也可以起到抑制突波、保护电源的作用，主要元件是X电容，Y电容，共模电感。

2，整流，滤波电路这个比较简单，也很常见，主要是将220市电通过整流滤波，变成300V左右的直流电，主要元件是四个整流二极管，滤波电容3，启动电路开关电源启动的时候，需要一个启动电流，这个电流由启动电路提供。

常规的做法是采用阻容串联电路提供启动电压，主要元件是电阻和电容。

4，震荡电路这是开关电源的核心电路，由这里产生高频脉冲电压，通过开关变压器次级输出我们所需要的电压主要元件：开关管和开关变压器5，取样和比较放大电路这两个电路主要是通过从变压器次级整流滤波后取样，经过比较放大，通过光耦反馈给振荡电路，用于调节脉冲宽度6，保护电路保护电路有很多，过流，过欠压，浪涌，等等。

二：单管自激式开关电源工作原理流程介绍220V市电输入，经过EMI和整流滤波后变成了300V直流电压，然后经过开关变压器的初级后加到了开关管的C极（集电极）同时，整流滤波后的300V经过一个启动电阻（启动电路），到震荡电路，震荡电路就开始工作，开关管就一开一关，不断重复，这个时候在变压器次级就产生感应电动势，感应电动势产生的电流经过整流，滤波，就成了我，所需要的电压！同时变压器次级整流滤波后一部分电流经过取样，经过比较放大，通过光耦反馈给振荡电路用于调节震荡频率。

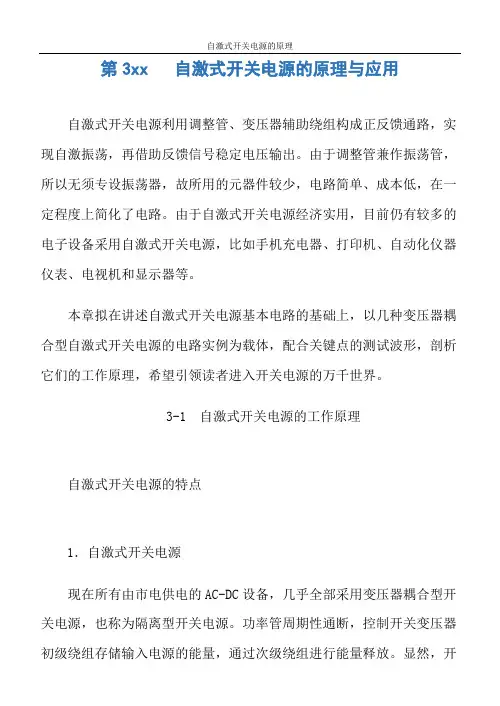

第3xx 自激式开关电源的原理与应用自激式开关电源利用调整管、变压器辅助绕组构成正反馈通路，实现自激振荡，再借助反馈信号稳定电压输出。

由于调整管兼作振荡管，所以无须专设振荡器，故所用的元器件较少，电路简单、成本低，在一定程度上简化了电路。

由于自激式开关电源经济实用，目前仍有较多的电子设备采用自激式开关电源，比如手机充电器、打印机、自动化仪器仪表、电视机和显示器等。

本章拟在讲述自激式开关电源基本电路的基础上，以几种变压器耦合型自激式开关电源的电路实例为载体，配合关键点的测试波形，剖析它们的工作原理，希望引领读者进入开关电源的万千世界。

3-1 自激式开关电源的工作原理自激式开关电源的特点1．自激式开关电源现在所有由市电供电的AC-DC设备，几乎全部采用变压器耦合型开关电源，也称为隔离型开关电源。

功率管周期性通断，控制开关变压器初级绕组存储输入电源的能量，通过次级绕组进行能量释放。

显然，开关电源的输入与输出是通过变压器的磁耦合传递能量的。

由于变压器绕组之间是绝缘的，因此初次级绕组完全隔离，即“热地”和“冷地”是绝缘的，且绝缘电阻和抗电强度均可达到很高，这一特点对用电安全尤为重要。

若开关管的激励脉冲是由变压器辅助绕组与开关管构成的正反馈环路自激振荡产生的，称为自激式开关电源。

由于自激式开关电源的调整管兼作振荡管，因此无须专设振荡器。

除非特别说明，本书讲述的自激式开关电源均是指自激式变压器耦合型开关电源，下面就介绍这方面的知识。

2．自激式开关电源的特点（1）自激式开关电源结构简单，生产制造成本低廉。

（2）自激式开关电源的脉冲信号是自激振荡产生的，是一种非固定频率的变换电路，随输入电压和负载变化而变化，轻载时开关频率较高或间歇振荡，满载时频率会自动降低。

（3）自激式开关电源在占空比D发生改变时，开关管的与相对值发生变化，因此D变化范围较小，一般小于50%。

（4）自激式开关电源具备一定的自保护功能，一旦负载过重，必然破坏反馈条件，振荡将因损耗过大而减少或和间歇振荡，因此保护电路比较简单，这是自激式开关电源的一大优点。

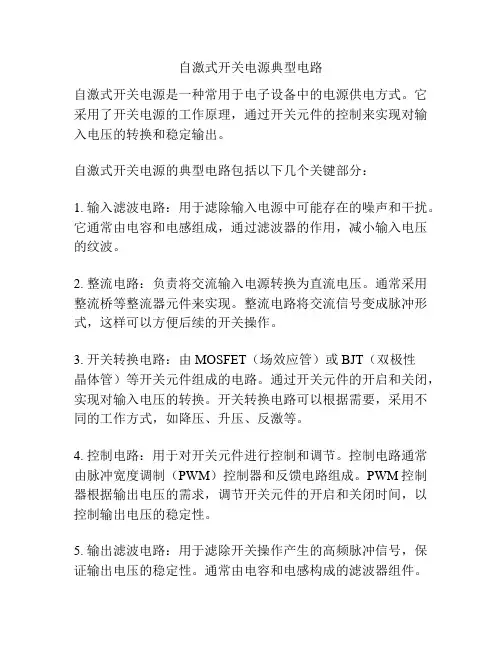

自激式开关电源典型电路
自激式开关电源是一种常用于电子设备中的电源供电方式。

它采用了开关电源的工作原理，通过开关元件的控制来实现对输入电压的转换和稳定输出。

自激式开关电源的典型电路包括以下几个关键部分：
1. 输入滤波电路：用于滤除输入电源中可能存在的噪声和干扰。

它通常由电容和电感组成，通过滤波器的作用，减小输入电压的纹波。

2. 整流电路：负责将交流输入电源转换为直流电压。

通常采用整流桥等整流器元件来实现。

整流电路将交流信号变成脉冲形式，这样可以方便后续的开关操作。

3. 开关转换电路：由MOSFET（场效应管）或BJT（双极性
晶体管）等开关元件组成的电路。

通过开关元件的开启和关闭，实现对输入电压的转换。

开关转换电路可以根据需要，采用不同的工作方式，如降压、升压、反激等。

4. 控制电路：用于对开关元件进行控制和调节。

控制电路通常由脉冲宽度调制（PWM）控制器和反馈电路组成。

PWM控制器根据输出电压的需求，调节开关元件的开启和关闭时间，以控制输出电压的稳定性。

5. 输出滤波电路：用于滤除开关操作产生的高频脉冲信号，保证输出电压的稳定性。

通常由电容和电感构成的滤波器组件。

以上是自激式开关电源典型电路的关键部分，其具体电路结构和参数将根据特定的应用需求和设计要求而有所差异。

2.5 具有隔离功能的自激式开关电源前述不隔离的开关电源在使用中形成用电设备与供电电源电路共地，经过输入整流供电设备的“地”带有市电，绐用户及维护造成潜在危险。

同时，由于对CMOS集成电路和数字处理集成电路的应用日益广泛，倘若采用此类过压敏感的器件，是不能与市电采用同一参考点的。

即使是普通设备，随着功能的扩展，具有多种规格的音视频或数字信号接口，信号地与市电也必须隔离。

通常人们所说的并联型开关电源，指开关管和负载电路是并联的，目前多用于升压型不隔离开关电源中。

此处所称I/O隔离的开关电源，也称为脉冲变压器耦合的开关电源。

输入电源通过开关管控制脉冲变压器初级线圈的能量存储，能量释放则通过脉冲变压器次级进行。

改变脉冲变压器的匝数比，可以得到各种不同的脉冲电压，整流滤波后，以直流向负载提供电压。

很明显，开关电源的输入和输出端是通过脉冲变压器的磁耦合传递能量的，脉冲变压器绕组之间的绝缘，使初级侧与次级侧完全隔离，绝缘电阻和抗电强度均可达到很高。

目前所有从市电供电的设备，几乎全部采用此类开关电源，取代了多年来使用的工频变压器和耗能型稳压器。

脉冲变压器耦合的开关电源按其激励方式分为自激式和它激式。

自激式脉冲变压器耦合的开关电源是以开关管为主组成脉冲变换器，将直流电变成脉冲波，通过脉冲变压器耦合送往负载电路；它激式则以开关管作为独立开关，与脉冲变压器储能绕组串联接入供电电路，开关管则受独立的脉冲驱动器输出的调宽脉冲控制。

脉冲变压器耦合的开关电源按其向负载提供能量的方式，可分为正激式和反激式。

正激式脉冲变压器耦合的开关电源是在开关管导通时，向负载提供能量；反激式则为电—磁—电转换方式，通过脉冲变压器的能量存储，在开关管截止期间向负载提供能量。

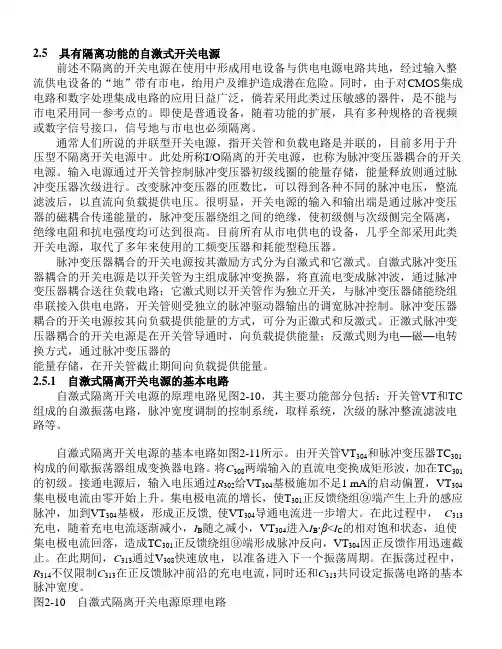

2.5.1 自激式隔离开关电源的基本电路自激式隔离开关电源的原理电路见图2-10，其主要功能部分包括：开关管VT和TC 组成的自激振荡电路，脉冲宽度调制的控制系统，取样系统，次级的脉冲整流滤波电路等。

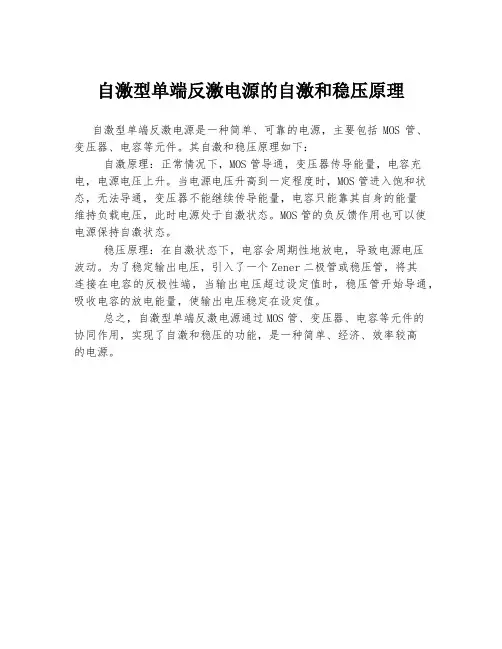

自激型单端反激电源的自激和稳压原理
自激型单端反激电源是一种简单、可靠的电源，主要包括MOS管、变压器、电容等元件。

其自激和稳压原理如下：
自激原理：正常情况下，MOS管导通，变压器传导能量，电容充电，电源电压上升。

当电源电压升高到一定程度时，MOS管进入饱和状态，无法导通，变压器不能继续传导能量，电容只能靠其自身的能量
维持负载电压，此时电源处于自激状态。

MOS管的负反馈作用也可以使电源保持自激状态。

稳压原理：在自激状态下，电容会周期性地放电，导致电源电压
波动。

为了稳定输出电压，引入了一个Zener二极管或稳压管，将其
连接在电容的反极性端，当输出电压超过设定值时，稳压管开始导通，吸收电容的放电能量，使输出电压稳定在设定值。

总之，自激型单端反激电源通过MOS管、变压器、电容等元件的
协同作用，实现了自激和稳压的功能，是一种简单、经济、效率较高
的电源。

自激式开关电源原理
自激式开关电源原理是一种广泛应用于电子设备中的电源供应构架。

它是由一组电路所组成的，主要作用是将交流电转化为稳定的直流电。

以下是该原理的详细说明：
一、自激电路
自激电路是自激式开关电源的核心部分，也叫反馈电路。

它通过控制
开关管的导通或截止来调节变压器的工作状态，使输出电压保持稳定。

当输出电压过高时，自激电路会降低开关管的导通时间，使变压器的
耦合度降低，从而输出电压下降。

反之，当输出电压过低时，自激电
路会增加开关管的导通时间，使变压器的耦合度增加，从而输出电压
上升。

二、开关管
开关管是自激式开关电源工作时的控制元件。

它主要用来控制变压器
的输入电压，使得开关管的导通和截止能够改变输出电压。

常用的开
关管有 MOS、IGBT 和二极管等。

三、变压器
变压器是用来变换输入电压的元器件，也是自激式开关电源的核心之一。

它可将交流电转换为稳定的直流电，通过调整自激电路来控制输
出电压。

变压器主要包括原边和副边两个部分，它们之间通过互感耦
合实现电能的传输。

四、输出电路
输出电路是自激式开关电源输出端的电路。

它主要用来稳定输出电压，防止电压变化或波动等现象。

输出电路通常包括平滑电容、负载电路
和过载保护等。

自激式开关电源是一种具有高效率和输出稳定的电源供应构架。

它可
广泛应用于计算机、通讯、家电、医疗等领域。

随着技术的不断进步，自激式开关电源将会更加成熟、稳定和高效。

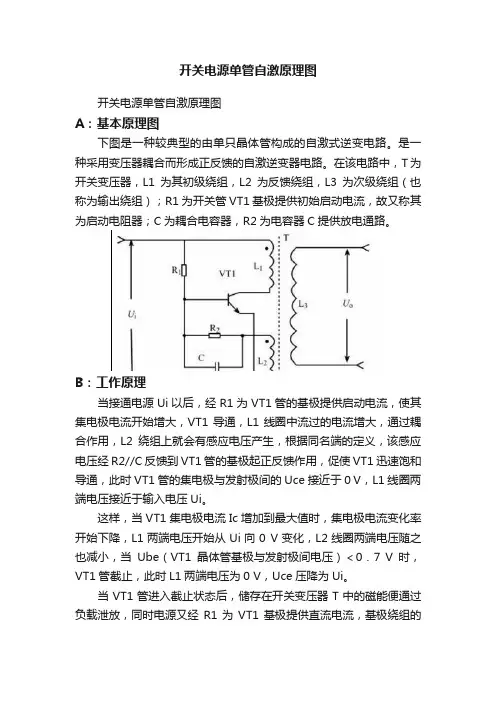

开关电源单管自激原理图开关电源单管自激原理图A：基本原理图下图是一种较典型的由单只晶体管构成的自激式逆变电路。

是一种采用变压器耦合而形成正反馈的自激逆变器电路。

在该电路中，T为开关变压器，L1为其初级绕组，L2为反馈绕组，L3为次级绕组（也称为输出绕组）；R1为开关管VT1基极提供初始启动电流，故又称其为启动电阻器；C为耦合电容器，R2为电容器C提供放电通路。

B：工作原理当接通电源Ui以后，经R1为VT1管的基极提供启动电流，使其集电极电流开始增大，VT1导通，L1线圈中流过的电流增大，通过耦合作用，L2绕组上就会有感应电压产生，根据同名端的定义，该感应电压经R2//C反馈到VT1管的基极起正反馈作用，促使VT1迅速饱和导通，此时VT1管的集电极与发射极间的Uce接近于0 V，L1线圈两端电压接近于输入电压Ui。

这样，当VT1集电极电流Ic增加到最大值时，集电极电流变化率开始下降，L1两端电压开始从Ui向0 V变化，L2线圈两端电压随之也减小，当Ube（VT1晶体管基极与发射极间电压）＜0．7 V时，VT1管截止，此时L1两端电压为0 V，Uce压降为Ui。

当VT1管进入截止状态后，储存在开关变压器T中的磁能便通过负载泄放，同时电源又经R1为VT1基极提供直流电流，基极绕组的感应电势便逐渐增大，使基极电流开始增大。

由于正反馈的作用，又使VT1进入饱和导通状态。

上述过程周而复始，使L3有连续的脉冲电压输出，从而完成了开关电源的工作过程。

振荡电路的振荡频率取决于电容器C的充放电时间常数。

单管自激式逆变电路的输出电压Uo，根据L3的匝数比不同，既可以产生高电压，也可以产生低电压。

该电压经整流滤波电路进行二次整流滤波后就可提供给有关电路。

详解自激开关电源电路图该文章讲述了详解自激开关电源电路图.自激开关电源电路图,STR41090电源属于自激式并联型开关电源,适应电网电压能力为150-280V。

振荡过程 C808上约300V直流电压经R811加到N801的(2)脚内部开关管的B极,同时经T802的(1)、(3)绕组加到N801的(3)脚内部开关管的C极,开关管开始导通,电流流过T802的(1)、(3)绕组,在(1)、(3)绕组产生感应电压,极性为(3)正(1)负,经耦合,在(6)、(7)绕组也产生感应电压,极性为(7)正(6)负,此正反馈电压经C819、R817、R816送回到N801的(2)脚,使开关管电流进一步增大,雪崩的过程使开关管迅速饱和。

开关管饱和期间,T802(1)、(3)绕组的电流线性增大,VD821、VD822截止,T802储存磁场能量。

由于C819不断被充电,使N801的(2)脚电压不断下降,到某一时刻,N802(2)脚上的电压不能维持内部开关管的饱和,开关管退出饱和状态,C极电流减小,T802各绕组的感应电压极性全部翻转,反馈绕组(6)、(7)脚的电压极性为(6)正(7)负,经C819、R817、R816送到N801的(2)脚,使N801(2)脚电压进一步减小,又一雪崩过程使开关管迅速截止。

开关管截止期间,VD821导通,在C822电容上形成112V电压;VD822也导通,在C824电容上形成18V电压,T802储存的磁场能量被释放。

另一方面,C819上的电压经R817、R816、VD812、VD813放电,同时300V电压经R811给C819反向充电,这两个因素使C819左端的电压回升,即N801(2)脚的电压回升,当(2)脚电压上升0.6V以上时,开关管再次导通,开始下一周期的振荡。

稳压电路稳压电路由STR41090内部完成,T802的(5)、(6)脚为取样绕组,经VD814整流、C817滤波,在C817上形成取样电压,在正常情况下,C817上的电压约为84V,若输出电压112V升高,则取样电压也必定升高,该取样电压经R815送到N801的(1)脚,通过内部调节,最终使输出电压稳定在112V。

浅谈自激式开关电源的分析方法摘要CRT彩色电视机中主要采用分立元件组成的自激振荡式并联型开关电源电路，工作原理复杂、维修较困难。

本文结合笔者多年教学实际，提出了以自激振荡过程为核心的电路分析方法，便于学生较快地熟悉其工作原理，掌握保护电路和稳压电路的分析方法，具备快速检修开关电源的能力。

关键词自激振荡；开关电源；分析0 引言目前，CRT彩色电视机中主要采用分立元件组成的自激振荡式并联型开关电源电路。

由于其核心器件电源调整管工作在非线性状态，与串联稳压电源相比，具有体积小、重量轻、效率高、电压适应范围宽等显著优点，但是其工作原理复杂、维修困难，在实际教学过程中学生难以迅速掌握。

本文介绍了以自激振荡过程为核心的分析方法，便于在教学过程中使学生熟悉其工作原理，具备快速检修开关电源的能力。

1 开关电源的工作原理220V交流电直接经低频整流滤波后得到300V左右的直流电压，利用高频自激振荡电路将直流电转化为30kHz~60kHz的脉冲信号，再经储能变压器的能量转换送入高频整流滤波电路，经高频续流二极管整流后得到所需的多组直流电压输出。

通过取样调整电路，改变高频脉冲的脉冲宽度或脉冲周期来稳定输出电压。

开关电源电路常分为低频整流滤波电路、自激振荡电路、稳压电路、保护电路和高频整流滤波电路等部分。

其工作过程中的关键环节是产生高频脉冲，在将能量转化为高频脉冲时，开关管工作在饱和导通和截止状态，提高了能量利用效率；将能量转化为高频脉冲，可以通过改变占空比调节向输出端提供的能量，有利于适应电网电压大范围的波动；将能量转化为高频脉冲后，可以减小高频滤波电容容量，有利于缩小电源体积，减少电源重量。

2 自激振荡电路原理分析自激振荡电路起振是自激式开关电源正常工作的必要条件，开关调整管和变压器初级绕组L1参与振荡过程。

当开关调整管工作在饱和导通状态时，在变压器初级绕组L1上产生上正下负的感应电动势，次级绕组L2产生上负下正的感应电动势，初级绕组L1中的电流逐渐增大；当开关调整管截止时，变压器初级绕组L1上产生上负下正的感应电动势，次级绕组L2产生上正下负的感应电动势，续流二极管vD导通，向负载提供能量，并对电容C充电。

开关电源双管⾃激振荡电路基本原理下⾯的图⽚是双管⾃激振荡器基本电路。

电源接通，R1给Q1提供基极电流、Q1导通。

接着，Q1集电极输出电流驱动Q2、Q2导通，于是Q2集电极接地。

此时，Q1基极增加了⼀条经C1 、RP到地低阻通路，Q1基极输出电流增⼤，导通愈甚，进⽽Q2快速饱和导通——两管互为对⽅提供基极驱动电流，控制信号为正反馈。

根据三极管的特性可知，Q1基极只⽐电源低⼀个PN结压降，但其集电极⽐地⾼⼀个PN结压降，因此在C1充电过程中，Q1⼯作于放⼤状态;与此同时，Q2由浅导通很快渡越到饱和导通。

随着C1 、RP⽀路充电过程持续，C1压降增⼤，充电电流减⼩，Q1输出电流下降，进⽽不能驱动、维持Q2的深度饱和，Q2的集电极电压上升，C1 、RP⽀路进⼊放电过程。

由于正反馈信号的控制作⽤，Q1很快截⽌，Q2也很快截⽌。

随着C1 、RP放电过程的持续，C1压降减⼩，放电电流减⼩，Q1基极电压逐渐下降，直到Q1再次导通，进⼊下⼀个循环……
双开关管⾃激振荡。

第3章 自激式开关电源的原理自激式开关电源驱动开关管的信号由自激振荡产生，在一定程度上简化了电路。

它所用的元器件少，电路简单成本低。

由于自激式开关电源经济实用，目前仍有较多的电子设备采用自激式开关电源，比如自动化仪器仪表、视盘机、电视机、显示器、打印机和手机充电器等。

本章在讲述自激式开关电源的基本电路的基础上，以自激式开关电源的电路实例为载体，分析几种变压器耦合型开关电源的工作原理。

∮3-1 自激式开关电源的工作原理3.1.1 自激式开关电源的特点1．自激式开关电源的工作原理（1）自激式开关电源结构简单，生产制造成本低廉。

（2）自激式开关电源的脉冲信号是自激振荡形成的，是一种非固定频率的变换电路，随输入电压和负载变化而变化，空载时开关频率可达100kHz ，满载时可能会降到20kHz ，频率的变化几乎与变压器的匝数和电感量无关。

（3）自激式开关电源的具备了一定的自保护功能，一旦负载过重，必然破坏反馈条件，振荡将因损耗过大而减少或和停振，因此保护电路也比较简单，这是自激式开关电源的一大优点。

（4）自激式开关电源在改变占空比D 时，振荡兼开关管的E i 与CE U 相对值发生变化，因此D 变化范围较小，一般不大于0.5。

（5）自激式开关电源的开关电流峰值高、纹波电流大，由于它的工作频率随着输入电压和负载电流变化而变化，在高功率、大电流工作时稳定性差，因此仅用于60W 以下的小功率场合。

2．自激式开关电源的类型自激式开关电源按输入、输出连接方式可分为串联型（降压式非隔离型）、并联型（升压式非隔离型）和变压器耦合型（隔离型）。

在变压器耦合型自激式开关电源中，按开关管的连接方式又可分为单管式、推挽式和桥式等。

由于自激式并联型属于升压型，实际应用很少，所以，本章我们主要讲述用于AC-DC 变换的自激式中的串联型和变压器耦合型开关电源。

3.1.2 自激式串联型开关电源1．自激式串联型开关电源的工作原理 自激式串联型开关电源是早期采用的一种开关电源，由于开关管、储能电感与负载串联，其输出电压比输入电压低，也称为降压式非变压器耦合型开关电源。

自激式开关电源原理自激式开关电源是一种常见的电源供电方式，其原理是利用自激振荡电路产生高频脉冲信号，经过变压器的变换作用，将输入的电压转换成所需的输出电压。

在实际应用中，自激式开关电源具有体积小、效率高、稳定性好等优点，因此得到了广泛的应用。

自激式开关电源的工作原理主要包括以下几个方面：首先，自激振荡电路产生高频脉冲信号。

自激振荡电路由开关管、反馈电路和输出变压器等组成。

当输入电压加到开关管上时，由于反馈电路的作用，开关管将开始导通，电流开始流过输出变压器的初级线圈，产生磁场。

随后，反馈电路将开关管关断，磁场崩溃，产生感应电动势，使得开关管再次导通，如此往复，就形成了高频脉冲信号。

其次，高频脉冲信号经过变压器的变换作用。

高频脉冲信号经过变压器的变换作用，将输入的电压转换成所需的输出电压。

变压器的变比决定了输入和输出电压的比例，通过合理设计变压器的参数，可以得到稳定的输出电压。

最后，经过滤波和稳压电路得到稳定的直流输出电压。

通过滤波电路可以将高频脉冲信号转换成平稳的直流电压，而稳压电路则可以保证输出电压的稳定性，从而满足实际应用的需求。

总的来说，自激式开关电源利用自激振荡电路产生高频脉冲信号，经过变压器的变换作用，最终经过滤波和稳压电路得到稳定的直流输出电压。

这种工作原理使得自激式开关电源在体积小、效率高、稳定性好等方面都具有优势，因此在各种电子设备中得到了广泛的应用。

除此之外，自激式开关电源还具有一些特殊的应用场景。

例如，在一些需要输出电压可调的场合，可以通过改变自激振荡电路的参数来实现输出电压的调节；在一些对输出电流要求较高的场合，可以通过合理设计开关管和变压器的参数来实现高电流输出。

因此，自激式开关电源不仅在一般的电子设备中得到了应用，在一些特殊的场景中也具有一定的灵活性和适用性。

综上所述，自激式开关电源是一种利用自激振荡电路产生高频脉冲信号，经过变压器的变换作用，最终经过滤波和稳压电路得到稳定的直流输出电压的电源供电方式。

自激振荡开关电源电路原理详解自激振荡开关电源电路，听起来是不是有点儿拗口？别担心，今天咱们就来轻松聊聊这个看似高大上的东西。

你知道吗？在我们日常生活中，很多电器都离不开这个小家伙。

想象一下，手机、电视，甚至你最爱的游戏机，背后都有它的身影。

自激振荡开关电源，简单来说，就是通过调节电流来把高电压变成咱们需要的低电压。

就像魔术一样，把“高大上”的电源变得平易近人。

说到电源，很多人可能觉得这就是一个黑箱子，里面复杂得很。

但它的原理可以用一句话总结：开和关之间的游戏。

咱们的电源就像一个调皮的孩子，时不时地开开关关，让电流在里面“蹦跶”。

自激振荡的意思，就是它能自己调节开关的频率，这可比手动调节方便多了，简直就是懒人福音！你想想，要是每次都得去动手调，那多麻烦啊！这种电源能自动找到最佳的工作状态，就像大海中的船，随风而行。

再说说它的工作原理，听起来复杂，但其实就像一部电影的剧本，分为几个重要角色。

第一个角色是“电感”，它就像一个大力士，能储存能量。

然后是“电容”，这小家伙负责释放能量，迅速又干脆。

还有“开关”，就像导演，掌控着这一切的节奏。

电感把能量存起来，电容又把它放出来，开关则根据需求来决定开关的时机。

这一切的配合，简直像是精心排练的舞蹈，优雅又富有节奏感。

你可能会问，这种电源有什么好处呢？它的效率可高得很。

相比传统电源，减少了能量损耗，省电又环保。

它的体积小，重量轻，设计得当后，放在设备里根本不占地方，简直就是小巧玲珑。

想想看，你的手机里能放这么强大的电源，真是科技的结晶啊！不过，别以为它只有优点，有时候也会发脾气，比如说在负载变化时可能会产生一些不稳定的输出。

但这也是可以通过合理设计来避免的，电路设计师们就像是厨师，要把各种材料搭配得恰到好处。

自激振荡开关电源的应用可广泛了，从手机充电器到LED灯，甚至是电动汽车，都是它的舞台。

你坐在车里，发动的那一刻，电源正在默默无闻地为你提供动力，真是“背后英雄”。

自激半桥开关电源电路原理
嘿，朋友们！今天咱就来好好唠唠自激半桥开关电源电路原理。

你想啊，这电就像一股神奇的力量，它在各种电路里跑来跑去。

那自激半桥开关电源电路呢，就像是一个聪明的指挥官！比如说，家里的电灯就是通过它才能亮起来的呀！
它的工作原理呢，其实很好懂。

想象一下，有两条路，就像电路里的两个部分，它们相互配合。

这边给点力，那边再给点力，然后哇塞，电就源源不断地流淌出来啦！这就好比两个人一起抬东西，相互协作才能完成任务。

在这个电路里，开关就像个机灵的小卫士，一会儿开，一会儿关，精准地控制着电流的走向。

就像是你在玩游戏，要精准地控制角色的行动一样！而那些元器件呢，就像是一群小伙伴，各自发挥着自己的作用，共同让整个电路运作起来。

哎呀，真的很神奇啊！你难道不觉得这很有意思吗？当你了解了它，你就会惊叹于它的巧妙设计和强大功能。

咱再说说它的优点，它效率高啊！能让电更好地发挥作用，不浪费。

这就跟咱过日子一样，得精打细算啊！而且它还稳定可靠，不会时不时给你闹脾气，多让人放心呐！
总之，自激半桥开关电源电路原理真的是太有趣、太重要啦！它就像一个隐藏在电子世界里的小魔法，等着我们去发现和探索。

所以啊，大伙可得好好了解了解它，说不定哪天就能用上啦！。

一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。

因此下面就主要介绍调宽式开关稳压电源。

调宽式开关稳压电源的基本原理可参见下图。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Ｕ。

可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。

这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

这部分电路目前已集成化，制成了各种开关电源用集成电路。

控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

２、单端反激式开关电源单端反激式开关电源的典型电路如图三所示。

电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。

当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。

第3章 自激式开关电源的原理与应用自激式开关电源利用调整管、变压器辅助绕组构成正反馈通路，实现自激振荡，再借助反馈信号稳定电压输出。

由于调整管兼作振荡管，所以无须专设振荡器，故所用的元器件较少，电路简单、成本低，在一定程度上简化了电路。

由于自激式开关电源经济实用，目前仍有较多的电子设备采用自激式开关电源，比如手机充电器、打印机、自动化仪器仪表、电视机和显示器等。

本章拟在讲述自激式开关电源基本电路的基础上，以几种变压器耦合型自激式开关电源的电路实例为载体，配合关键点的测试波形，剖析它们的工作原理，希望引领读者进入开关电源的万千世界。

3-1 自激式开关电源的工作原理3.1.1 自激式开关电源的特点1．自激式开关电源现在所有由市电供电的AC-DC 设备，几乎全部采用变压器耦合型开关电源，也称为隔离型开关电源。

功率管周期性通断，控制开关变压器初级绕组存储输入电源的能量，通过次级绕组进行能量释放。

显然，开关电源的输入与输出是通过变压器的磁耦合传递能量的。

由于变压器绕组之间是绝缘的，因此初次级绕组完全隔离，即“热地”和“冷地”是绝缘的，且绝缘电阻和抗电强度均可达到很高，这一特点对用电安全尤为重要。

若开关管的激励脉冲是由变压器辅助绕组与开关管构成的正反馈环路自激振荡产生的，称为自激式开关电源。

由于自激式开关电源的调整管兼作振荡管，因此无须专设振荡器。

除非特别说明，本书讲述的自激式开关电源均是指自激式变压器耦合型开关电源，下面就介绍这方面的知识。

2．自激式开关电源的特点（1）自激式开关电源结构简单，生产制造成本低廉。

（2）自激式开关电源的脉冲信号是自激振荡产生的，是一种非固定频率的变换电路，随输入电压和负载变化而变化，轻载时开关频率较高或间歇振荡，满载时频率会自动降低。

（3）自激式开关电源在占空比D 发生改变时，开关管的C I 与CE U 相对值发生变化，因此D 变化范围较小，一般小于50%。

（4）自激式开关电源具备一定的自保护功能，一旦负载过重，必然破坏反馈条件，振荡将因损耗过大而减少或和间歇振荡，因此保护电路比较简单，这是自激式开关电源的一大优点。

第3章 自激式开关电源的原理自激式开关电源驱动开关管的信号由自激振荡产生，在一定程度上简化了电路。

它所用的元器件少，电路简单成本低。

由于自激式开关电源经济实用，目前仍有较多的电子设备采用自激式开关电源，比如自动化仪器仪表、视盘机、电视机、显示器、打印机和手机充电器等。

本章在讲述自激式开关电源的基本电路的基础上，以自激式开关电源的电路实例为载体，分析几种变压器耦合型开关电源的工作原理。

∮3-1 自激式开关电源的工作原理3.1.1 自激式开关电源的特点1．自激式开关电源的工作原理（1）自激式开关电源结构简单，生产制造成本低廉。

（2）自激式开关电源的脉冲信号是自激振荡形成的，是一种非固定频率的变换电路，随输入电压和负载变化而变化，空载时开关频率可达100kHz ，满载时可能会降到20kHz ，频率的变化几乎与变压器的匝数和电感量无关。

（3）自激式开关电源的具备了一定的自保护功能，一旦负载过重，必然破坏反馈条件，振荡将因损耗过大而减少或和停振，因此保护电路也比较简单，这是自激式开关电源的一大优点。

（4）自激式开关电源在改变占空比D 时，振荡兼开关管的E i 与CE U 相对值发生变化，因此D 变化范围较小，一般不大于0.5。

（5）自激式开关电源的开关电流峰值高、纹波电流大，由于它的工作频率随着输入电压和负载电流变化而变化，在高功率、大电流工作时稳定性差，因此仅用于60W 以下的小功率场合。

2．自激式开关电源的类型自激式开关电源按输入、输出连接方式可分为串联型（降压式非隔离型）、并联型（升压式非隔离型）和变压器耦合型（隔离型）。

在变压器耦合型自激式开关电源中，按开关管的连接方式又可分为单管式、推挽式和桥式等。

由于自激式并联型属于升压型，实际应用很少，所以，本章我们主要讲述用于AC-DC 变换的自激式中的串联型和变压器耦合型开关电源。

3.1.2 自激式串联型开关电源1．自激式串联型开关电源的工作原理 自激式串联型开关电源是早期采用的一种开关电源，由于开关管、储能电感与负载串联，其输出电压比输入电压低，也称为降压式非变压器耦合型开关电源。
