钢筋直螺纹接头工艺检验及现场检验记录表

剥肋滚轧直螺纹钢筋接头施工工艺及质量检验一、原理介绍滚轧直螺纹钢筋接头是利用直螺纹滚丝机将钢筋的端部剥肋后滚轧成直螺纹，将已生产好的套筒与之相连接，使被连接的两根钢筋在套筒的中心部位顶紧、锁住的一种连接方式。

滚轧直螺纹钢筋接头适用于钢筋混凝土结构中的直径为16～40mm Ⅱ、Ⅲ级钢筋的同径连接或异径连接。

二、连接套筒的规格、型式连接套筒采用工厂定型产品.根据钢筋直径的不同,连接套筒有以下几种规格、型式。

表1套筒的规格表2 套筒的型式三、机具配置施工现场需配备以下机具：直螺纹滚丝机、砂轮切割机、管钳或扳手。

四、材料要求1、连接钢筋必须为Ⅱ级钢筋（HRB335）或Ⅲ级钢筋（HRB400）。

2、使用的Ⅱ、Ⅲ级钢筋的质量应符合国家标准GB1499-91、GB13014-91的要求。

3、套筒宜使用碳素结构钢或合金结构钢，供货单位应提供质量合格证书。

五、施工工艺及方法（一）、工艺流程钢筋下料钢筋直螺纹丝头加工套筒连接（二）施工方法1、钢筋下料现场钢筋滚丝必须使用砂轮切割机下料，保证切口断面与钢筋轴线垂直，要求钢筋连接端部不能有马蹄形或翘曲。

严禁用冲切或气割下料。

2、钢筋直螺纹丝头加工⑴现场搭设钢筋支架，将滚丝机放在钢筋支架的一端，使架子上钢筋的轴线与滚丝机的轴线保持一致。

⑵检查电源、电器是否安全正常，按滚丝机使用说明书给滚丝机注油、注切割液，并检查滚丝机的转向。

⑶将下料好的钢筋抬上支架，并将钢筋放在滚丝机钳槽中夹紧，锁定，以防止在加工钢筋过程中松动。

⑷钢筋夹紧后，启动冷却泵，待冷却液流出后再进行滚轧加工。

开始滚轧时，操作用力要轻，缓慢进给，防止钢筋损伤剥肋刀和滚丝轮。

⑸对丝扣进行检查，检查合格后方可继续生产。

丝头的规格和剥肋尺寸按表3控制：表3丝头规格和剥肋尺寸表⑹将滚轧好的丝头用生产厂提供的连接套筒检查，套筒旋入后应松紧适度，保证良好配合，做到牙形饱满，无裂痕，无断牙。

一般接头的丝头长度应为同规格连接套筒长度的二分之一，公差为1P（P为螺距）；加长型接头的丝头长度应大于套筒长度，以满足只转动套筒进行钢筋连接的要求。

目录一、工程概况 (1)1.1 工程简介 (1)1.2 工程内容 (1)二、编写依据 (1)三、钢筋滚压直螺纹连接施工工艺 (1)3.1 材料准备 (1)3.2 机具准备 (2)3.3 作业条件 (2)3.4 施工工艺及质量控制措施 (2)3.5 钢筋连接套筒 (4)3.6 钢筋连接 (4)四、试验品保护 (5)五、试验过程中应注意的质量问题 (5)六、安全、环保措施 (6)6.1 安全保证措施 (6)6.2 环境保护措施 (6)附件：1、钢筋剥肋滚轧直螺纹连接厂家资质证书；2、热扎带肋钢筋质量证明书；3、滚扎直螺纹钢筋接头检验报告；4、作业人员职业资格证书。

钢筋直螺纹连接工艺试验一、工程概况1.1 工程简介南水北调中线一期工程总干渠沙河南～黄河南段的沙河渡槽段工程位于河南省鲁山县城东，起点总干渠桩号SH（3）0+000，设计水位125.37m；终点桩号SH（3）11+938.1，设计水位124.489m。

工程全长11.9381km，其中沙河渡槽的进口明渠长2.8381km，沙河渡槽的出口明渠长50m，沙河渡槽长9.05km，段内有各类建筑物13座，其中河渠交叉建筑物1座，即沙河渡槽；左岸排水建筑物5座；控制建筑物2座（节制闸、退水闸各1座）；跨渠公路桥5座（公路桥不在本次土建标招标范围内）。

渠段设计流量320m3⁄s、加大流量380m3⁄s。

沙河渡槽段工程等级为一等，主要建筑物为 1 级。

附属建筑物与河道护岸工程，以及河穿渠工程的上下游连接段等次要构筑物按3级建筑物设计；施工导流等临时工程按4级建筑物设计。

本标段是沙河渡槽段工程的第二标段，设计标段总长3534m，包含桩号为SH （3）4+504.1～SH（3）8+038.1，主要包括沙河～大郎河箱基渡槽。

1.2 工程内容本工程段箱基渡槽、穿槽渠沟、沿槽道路等工程均包含钢筋制安，钢筋制安的主要合同工程量47224.4t。

本标段主体工程钢筋Φ16连接采用双面搭接焊，Φ18和Φ22水平向钢筋连接采用闪光对焊，其余Φ18钢筋及Φ18以上钢筋连接均采用滚压直螺纹连接方式。

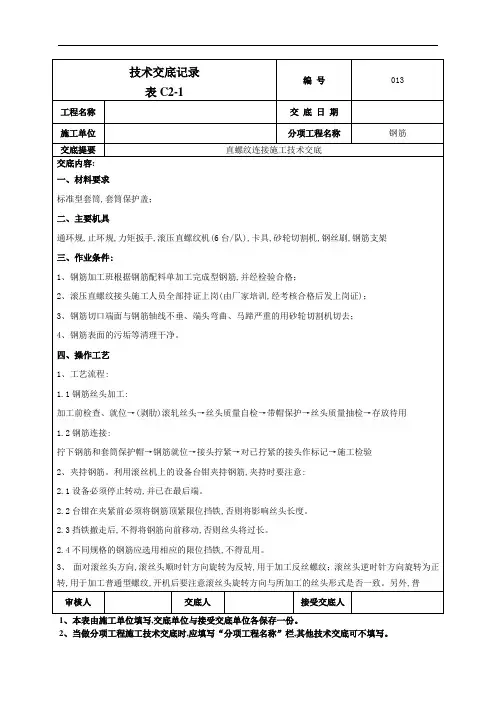

1、本表由施工单位填写,交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

1、本表由施工单位填写,交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

1、本表由施工单位填写,交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

1、本表由施工单位填写,交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

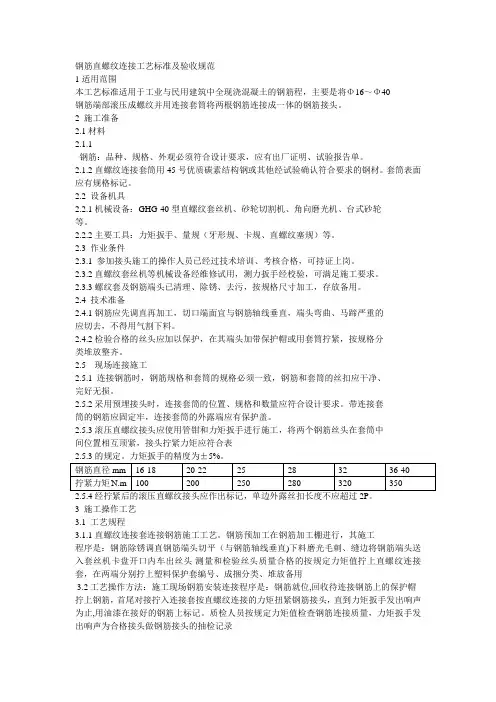

钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。

2 施工准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。

2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。

套筒表面应有规格标记。

2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。

2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。

2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。

2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。

2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

2.4 技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。

2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。

2.5.3滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。

3 施工操作工艺3.1 工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。

钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直)下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位,回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止,用油漆在接好的钢筋上标记。

西安市XXXXXXXXXXXXXXXXXX标钢筋直螺纹套筒连接检验记录表中铁XXXXXXXXX公司西安·二〇一五年说明钢筋机械连接技术规程JGJ 107-2010节选6 施工现场接头的加工与安装6．1接头的加工在施工现场加工钢筋接头时,应符合下列规定：1 加工钢筋接头的操作工人应经专业技术人员培训合格后才能上岗,人员应相对稳定；2 钢筋接头的加工应经工艺检验合格后方可进行;直螺纹接头的现场加工应符合下列规定：1 钢筋端部应切平或镦平后加工螺纹；2 镦粗头不得有与钢筋轴线相垂直的横向裂纹；3 钢筋丝头长度应满足企业标准中产品设计要求,公差应为0～p为螺距：4 钢筋丝头宜满足6f级精度要求,应用专用直螺纹量规检验,通规能顺利旋入并达到要求的拧入长度,止规旋入不得超过3p;抽检数量10%,检验合格率不应小于95％;锥螺纹接头的现场加工应符合下列规定：1 钢筋端部不得有影响螺纹加工局部弯曲；2 钢筋丝头长度应满足设计要求,使拧紧后的钢筋丝头不得相互接触,丝头加工长度公差应为－0．5p～－1．5p；3 钢筋丝头的锥度和螺距应使用专用锥螺纹量规检验；抽检数量10%,检验合格率不应小于95％;6．2接头的安装直螺纹钢筋接头的安装质量应符合下列要求：1 安装接头时可用管钳扳手拧紧,应使钢筋丝头在套筒中央位置相互顶紧;标准型接头安装后的外露螺纹不宜超过2p;2 安装后应用扭力扳手校核拧紧扭矩,拧紧扭矩值应符合本规程表的规定;表直螺纹接头安装时的最小拧紧扭矩值3 校核用扭力扳手的准确度级别可选用10级;锥螺纹钢筋接头的安装质量应符合下列要求：1 接头安装时应严格保证钢筋与连接套筒的规格相—致；2 接头安装时应用扭力扳手拧紧,拧紧扭矩值应符合本规程表的要求；表锥螺纹接头安装时的拧紧扭矩值3 校核用扭力扳手与安装用扭力扳手应区分使用,校核用扭力扳手应每年校核1次,准确度级别应选用5级;套筒挤压钢筋接头的安装质量应符合下列要求：1 钢筋端部不得有局部弯曲,不得有严重锈蚀和附着物；2 钢筋端部应有检查插入套筒深度的明显标记,钢筋端头离套筒长度中心点不宜超过10mm；3挤压应从套筒中央开始,依次向两端挤压,压痕直径的波动范围应控制在供应商认定的允许波动范围内,并提供专用量规进行检验;4 挤压后的套筒不得有肉眼可见裂纹;7 施工现场接头的检验与验收工程中应用钢筋机械接头时,应由该技术提供单位提交有效的型式检验报告;钢筋连接工程开始前,应对不同钢筋生产厂的进场钢筋进行接头工艺检验；施工过程中,更换钢筋生产厂时,应补充进行工艺检验;工艺检验应符合下列规定：1 每种规格钢筋的接头试件不应少于3根；2 每根试件的抗拉强度和3根接头试件的残余变形的平均值均应符合本规程表和表的规定；3接头试件在测量残余变形后可再进行抗拉强度试验,并宜按按本规程附录A 表中的单向拉伸加载制度进行试验；4 第一次工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时,允许再抽3根试件进行复验,复验仍不合格时判为工艺检验不合格;、接头安装前应检查连接件产品合格证及套筒表面生产批号标识；产品合格证应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号;现场检验应按本规程进行接头的抗拉强度试验,加工和安装质量检验；对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目;接头的现场检验应按验收批进行,同一施工条件下采用同一批材料的同等级、同型式、同规格接头,应以500个为一个验收批进行检验与验收,不足500个也应作为一个验收批;螺纹接头安装后应按本规程第条的验收批,抽取其中10％的接头进行拧紧扭矩校核,拧紧扭矩值不合格数超过被校核接头数的5％时,应重新拧紧全部接头,直到合格为止;对接头的每一验收批,必须在工程结构中随机截取3个接头试件作抗拉强度试验,按设计要求的接头等级进行评定;当3个接头试件的抗拉强度均符合本规程表中相应等级的强度要求时,该验收批应评为合格;如有1个试件的抗拉强度不符合要求,应再取6个试件进行复检;复检中如仍有1个试件的抗拉强度不符合要求,则该验收批应评为不合格;现场检验连续10个验收批抽样试件抗拉强度试验一次合格率为100％时,验收批接头数量可扩大1倍;现场截取抽样试件后,原接头位置的钢筋可采用同等规格的钢筋进行搭接连接,或采用焊接及机械连接方法补接;对抽检不合格的接头验收批,应由建设方会同设计等有关方面研究后提出处理方案;质检负责人：检验员：检验日期：注：P-表示螺距；合格：√,不合格：×；C-表示螺纹周长;。

表C.5.1 隐蔽工程验收记录(通用)工程名称北京×××工程编号隐检项目直螺纹连接隐检日期×年×月×日隐检部位×××层梁、柱，×××轴线×××标高隐检依据：施工图号×××，设计变更/洽商/技术核定单（编号×××）及有关国家现行标准等。

主要材料名称及规格/型号：Φ25 套筒钢筋HRB335 25隐检内容：1、套筒：合格证、形式检验等等质量证明文件齐全。

工艺连接试验合格，报告编号。

2、直螺纹加工：经环通规、环止规抽检，检查数量个，检测合格，接头数量共个。

3、直螺纹连：钢筋和连接套的丝扣完好无损，用力矩扳手拧紧接头，并做了标记。

4、拧紧力矩检查：接头数量共个，用力矩扳手复检个，力矩符合要求。

5、外观：连接完后逐个检查接头外观质量，套筒干净无污染，钢筋均外露一至二个完整的丝扣。

检查结论1、套筒和钢筋的品种、级别、规格符合设计要求，连接方式、接头位置、接头数量、接头面积百分率符合设计、规范规定。

2、钢筋直螺纹接头均有一至二个完整外露螺纹。

□√同意隐蔽□不同意隐蔽，修改后复查复查结论：复查人：复查日期：签字栏施工单位中建×××公司专业技术负责人专业质检员专业工长×××××××××监理或建设单位×××监理专业工程师×××填表说明1.隐捡部位应详细、准确，具体要求同钢筋安装。

2.隐捡依据的填写要求同钢筋安装。

3.隐捡内容中应检查、确认以下各项：1套筒质量的确认——核对产品合格证及形式检验报告等产品质量保证文件。

2连接工艺的确认——核对连接工艺试验报告。

滚轧直螺纹钢筋连接接头制作人：李名扬日期：2011年11月12日JGJ163-2004直螺纹接头－1星期六滚轧直螺纹钢筋连接 (1)接头 (1)1 范围 (5)2 规范性引用文件 (6)3 术语和定义 (6)3.1 滚轧直螺纹钢筋连接接头Rolled parallel thread splicing of rebars (6)3.2 丝头rebar head with screw thread (6)3.3 连接套筒splicing coupler (6)3.4 完整螺纹complete thread (7)3.5 不完整螺纹incomplete thread (7)3.6 螺尾washout thread (7)3.7 有效螺纹effective screw thread (7)3.8 锁母locking nut (7)3.9 螺纹中径pitch diameter (7)4 符号和代号 (7)4.1 主要符号 (7)4.2 代号 (7)5 分类和标记 (8)5.1 分类 (8)5.1.1 接头按性能等级分类 (8)5.1.2 接头按钢筋强度级别分类 (8)5.1.3 接头按连接套筒使用条件分类 (8)滚轧直螺纹钢筋连接接头按套筒的基本使用条件分类如表2所示。

(8)5.2 标记 (9)6 要求 (9)6.1 材料 (9)6.1.1 钢筋 (9)6.1.2 连接套筒及锁母 (9)6.2 制造及施工 (10)6.2.1 连接套筒及锁母 (10)6.2.2 丝头加工 (10)6.2.3 钢筋连接施工 (10)6.3质量 (11)6.3.1连接套筒及锁母 (11)6.3.2 丝头 (11)6.3.3 钢筋连接接头 (11)6.3.4 钢筋连接接头力学性能 (11)7 抽样检验 (11)7.1 形式检验 (11)7.1.2 出厂检验 (11)7.1.3 现场检验 (12)7.2 型式检验 (12)JGJ163-2004直螺纹接头－37.2.1 检验条件 (12)7.2.2 检验范围 (12)7.2.3 检验要求 (12)7.2.4 检验资质 (12)7.3 连接套筒及锁母的出厂检验 (12)7.4 丝头现场检验 (13)7.5 钢筋连接接头外观质量及拧紧力矩检验 (13)7.6 钢筋连接接头力学性能检验 (13)8 试验方法 (14)9 标志、包装、运输及储存 (14)9.1 标志 (14)9.2 包装及合格证 (14)9.3 运输及储存 (14)前言本标准中有关接头性能等级、试件尺寸及试验方法部分内容直接引用现行行业标准JGJ107《钢筋机械连接通用技术规程》的相关条款，以与钢筋连接的通用标准保持一致。

钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。

2 施工准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。

2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。

套筒表面应有规格标记。

2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。

2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。

2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。

2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。

2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

2.4 技术准备，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。

，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。

，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。

3 施工操作工艺3.1 工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。

钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内出头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。

滚轧直螺纹钢筋连接接头制作人：李名扬日期：2011年11月12日星期六JGJ163-2004直螺纹接头－1滚轧直螺纹钢筋连接 (1)接头 (1)1 范围 (5)2 规范性引用文件 (5)3 术语和定义 (6)3.1 滚轧直螺纹钢筋连接接头Rolled parallel thread splicing of rebars (6)3.2 丝头rebar head with screw thread (6)3.3 连接套筒splicing coupler (6)3.4 完整螺纹complete thread (6)3.5 不完整螺纹incomplete thread (6)3.6 螺尾washout thread (6)3.7 有效螺纹effective screw thread (6)3.8 锁母locking nut (7)3.9 螺纹中径pitch diameter (7)4 符号和代号 (7)4.1 主要符号 (7)4.2 代号 (7)5 分类和标记 (7)5.1 分类 (7)5.1.1 接头按性能等级分类 (7)5.1.2 接头按钢筋强度级别分类 (8)5.1.3 接头按连接套筒使用条件分类 (8)滚轧直螺纹钢筋连接接头按套筒的基本使用条件分类如表2所示。

(8)5.2 标记 (8)6 要求 (9)6.1 材料 (9)6.1.1 钢筋 (9)6.1.2 连接套筒及锁母 (9)6.2 制造及施工 (9)6.2.1 连接套筒及锁母 (9)6.2.2 丝头加工 (9)6.2.3 钢筋连接施工 (10)6.3质量 (10)6.3.1连接套筒及锁母 (10)6.3.2 丝头 (10)6.3.3 钢筋连接接头 (11)6.3.4 钢筋连接接头力学性能 (11)7 抽样检验 (11)7.1 形式检验 (11)7.1.2 出厂检验 (11)7.1.3 现场检验 (11)7.2 型式检验 (11)7.2.1 检验条件 (11)7.2.2 检验范围 (12)JGJ163-2004直螺纹接头－37.2.3 检验要求 (12)7.2.4 检验资质 (12)7.3 连接套筒及锁母的出厂检验 (12)7.4 丝头现场检验 (12)7.5 钢筋连接接头外观质量及拧紧力矩检验 (12)7.6 钢筋连接接头力学性能检验 (13)8 试验方法 (13)9 标志、包装、运输及储存 (13)9.1 标志 (13)9.2 包装及合格证 (14)9.3 运输及储存 (14)前言本标准中有关接头性能等级、试件尺寸及试验方法部分内容直接引用现行行业标准JGJ107《钢筋机械连接通用技术规程》的相关条款，以与钢筋连接的通用标准保持一致。

直螺纹连接质量检验（通用）1.操作工人应按下表的要求检查丝头加工质量，每加工10个丝头用通、止环规检查一次。

经自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班内生产的丝头为一个验收批，随机抽样10%,且不得少于10个。

2.当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部钢筋丝头逐个进行检验，切去不合格丝头，查明原因，并重新加工螺纹，如下图加工尺寸表：剥肋滚丝头加工尺寸（mm）剥肋滚压丝头质量检查图3.工程中采用滚压直螺纹接头，在正始应用于工程前需要做型式检验。

4.钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求：5.钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

6.工艺检验应符合下列要求：1）每种规格钢筋的接头试件不应少于3根；2）接头试件的钢筋母材应进行抗拉强度试验；3）3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应不小于0.9倍钢筋母材的实际抗拉强度。

7.现场检验应进行拧紧力矩检验和单向拉伸强度试验。

8.对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。

9.用扭力扳手按规定的接头拧紧力矩值抽检接头的施工质量。

抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。

抽检的接头应全部合格；如有一个接头不合格，则该验收批接头应逐个检查并拧紧。

10.滚压直螺纹接头的单向拉伸强度试验按验收批进行，同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验。

11.在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。

12.对每一验收批，应在工程结构中随机抽取3个试件做单向拉伸试验。

当3个试件抗拉强度均不小于A级接头的强度要求时，该验收批判为合格。

GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
GD2301051口口工程名称：###
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
钢筋机械连接接头检验报告汇总表
GD2301051口口
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：
钢筋机械连接接头检验报告汇总表
GD2301051口口
施工单位：深圳###工程股份有限公司制表：
监理单位：深圳市###建设监理有限公司监理工程师：。

钢筋直螺纹套筒连接工艺及质量检查，图文分析！一、钢筋机械连接介绍1、定义：指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

这类连接方法是我国近10年来陆续发展起来的。

优点（Advantage）★接头质量稳定可靠；★不受钢筋化学成分的影响；★人为因素的影响也小、操作简便；★施工速度快，且不受气候条件影响；★无污染、无火灾隐患，施工安全等；★在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。

2、钢筋机械连接在连接区段内接头率的规定（35d）：★接头宜设置在结构构件中受拉应力较小的部位，当需要在高应力部位设置时，在同一连接区段内Ⅲ接头的接头率不应大于25%，Ⅱ接头率不应大于50%，Ⅰ接头率不受限制；★接头宜避开有抗震设防的框架的梁端，柱端箍筋加密区，当无法避开时，应采用ⅡⅠ级接头，且接头率不应大于50%；★受拉应力较小的部位或纵向受压钢筋，接头率可以不受限制；★对直接承受动荷载的结构构件，接头率不应大于50%。

★顶板（顶梁）、中板（中梁）主筋设置接头时，下部钢筋应在距梁端1/4跨度范围内接头，上部钢筋应在跨中1/3跨度范围内接头；底板（底梁）主筋设置接头时，下部钢筋应在跨中1/3跨度范围内接头，上部钢筋应在距支座1/4跨度范围内接头。

梁同一根纵筋在同一跨内接头不得多于一个。

3、钢筋接头等级区分：1）接头连接的屈服承载力和受拉承载力不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍；2）接头的按抗拉强度和残余变形以及高应力和大变形下反复拉压的性能的差异，分为三个性能等级。

4、分类：钢筋机械连接种类繁多，按钢筋机械连接接头类型可分为直螺纹套筒、锥螺纹套筒和挤压套筒。

其中应用最为广阔的直螺纹套筒又可分为墩粗直螺纹套筒、剥肋滚轧直螺纹套筒和直接滚轧直螺纹套筒。

1）、直螺纹套筒：内孔为直螺纹的套筒；2）、锥螺纹套筒：可与钢筋锥螺纹连接的内孔为锥螺纹的螺纹套筒；3）、挤压套筒：内孔为光孔用于带肋钢筋挤压连接的套筒。

钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。

2 施工准备材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。

2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。

套筒表面应有规格标记。

设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。

2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。

作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。

2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。

2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。

2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。

2.5.3表2.5.3接头拧紧力矩2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。

3 施工操作工艺工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。

钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
