省第42届世界技能大赛技能竞赛CAD样题

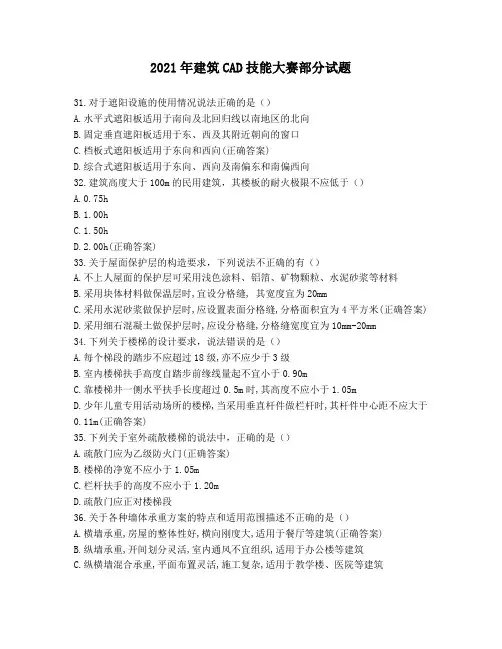

2021年建筑CAD技能大赛部分试题31.对于遮阳设施的使用情况说法正确的是（）A.水平式遮阳板适用于南向及北回归线以南地区的北向B.固定垂直遮阳板适用于东、西及其附近朝向的窗口C.档板式遮阳板适用于东向和西向(正确答案)D.综合式遮阳板适用于东向、西向及南偏东和南偏西向32.建筑高度大于100m的民用建筑，其楼板的耐火极限不应低于（）A.0.75hB.1.00hC.1.50hD.2.00h(正确答案)33.关于屋面保护层的构造要求，下列说法不正确的有（）A.不上人屋面的保护层可采用浅色涂料、铝箔、矿物颗粒、水泥砂浆等材料B.采用块体材料做保温层时,宜设分格缝, 其宽度宜为20mmC.采用水泥砂浆做保护层时,应设置表面分格缝,分格面积宜为4平方米(正确答案)D.采用细石混凝土做保护层时,应设分格缝,分格缝宽度宜为10mm-20mm34.下列关于楼梯的设计要求，说法错误的是（）A.每个梯段的踏步不应超过18级,亦不应少于3级B.室内楼梯扶手高度自踏步前缘线量起不宜小于0.90mC.靠楼梯井一侧水平扶手长度超过0.5m时,其高度不应小于1.05mD.少年儿童专用活动场所的楼梯,当采用垂直杆件做栏杆时,其杆件中心距不应大于0.11m(正确答案)35.下列关于室外疏散楼梯的说法中，正确的是（）A.疏散门应为乙级防火门(正确答案)B.楼梯的净宽不应小于1.05mC.栏杆扶手的高度不应小于1.20mD.疏散门应正对楼梯段36.关于各种墙体承重方案的特点和适用范围描述不正确的是（）A.横墙承重,房屋的整体性好,横向刚度大,适用于餐厅等建筑(正确答案)B.纵墙承重,开间划分灵活,室内通风不宜组织,适用于办公楼等建筑C.纵横墙混合承重,平面布置灵活,施工复杂,适用于教学楼、医院等建筑D.墙与柱混合承重,墙和柱共同承受水平承重构件传来的荷载,适用于大型商店等建筑37.下列金属面绝热夹芯板采用紧固件链接构造做法正确的是（）A.夹芯板的纵向搭接宜与主导风向一致B.夹芯板的纵向搭接应垂直于流水方向C.夹芯板的纵向搭接应位于檩条处(正确答案)D.夹芯板的横向搭接应垂直于主导风向38.关于屋面的排水坡度，下列说法错误的是（）A.卷材屋面的坡度不宜大于15%(正确答案)B.卷材防水屋面天沟、檐沟纵向坡度不应小于1%,沟底水落差不得超过200mmC.平屋面采用结构找坡不应小于3%,采用材料找坡宜为2%D.架空隔热屋面坡度不宜大于5% ,种植屋面坡度不宜大于3%39.当建筑物的外墙为难燃烧体时，防火墙应凸出墙的外表面不小于（）A.0.25mB.0.30mC.0.35mD.0.40m(正确答案)40.关于蒸压加气混凝土砌块的施工，下列说法中错误的是（）A.砌体每天砌筑高度不应超过1.8mB.竖向灰缝宽度和水平灰缝厚度宜分别为20mm和15mmC.长度小于等于190mm的砌块不得上墙(正确答案)D.墙体洞口上部应放置2φ6的拉结筋,伸过洞口每边不少于500mm41.关于定位轴线说法错误的是（）A.隔墙可以不设置定位轴线B.定位轴线一般与承重内墙顶层墙身的中心线重合C.定位轴线与承重外墙顶层墙身的外缘间的距离一般为顶层外墙厚的一半或半砖的倍数(正确答案)D.非承重墙的定位轴线可按承重墙布置,也可使墙身内缘与定位轴线重合42.关于建筑栏杆、栏板、扶手的最小高度，下列尺寸错误的是（）A.多层居住建筑中护窗栏杆最小高度为900mmB.多层居住建筑中临空处防护栏杆或栏板最小高度为1250mm(正确答案)C.高层公共建筑中临空处防护栏杆或栏板最小高度为1100mmD.高层公共建筑中室内楼梯栏杆、栏板及扶手最小高度为900mm43.下列铝合金门窗框湿法安装的规定中，说法错误的是（）A.门窗框与连接件的连接宜采用卡槽连接B.连接件距门窗边框四角的距离不大于300mmC.连接件与洞口混凝土墙基体可采用射钉、塑料、金属胀锚螺栓等紧固件连接D.门窗框与洞口墙体安装缝隙可用防水砂浆填塞(正确答案)44.关于防水混凝土的要求，下列说法中错误的是（）A.水泥品种宜采用硅酸盐水泥、普通硅酸盐水泥B.防水混凝土结构厚度不应小于300mm(正确答案)C.防水混凝土的环境温度不得高于80℃D.防水混凝土应分层连续浇筑,分层厚度不得大于500mm45.关于女儿墙的防水构造，下列说法中错误的是（）A.女儿墙压顶向内排水坡度不应小于5%B.女儿墙泛水处的防水层泛水高度不应小于250mmC.女儿墙压顶可采用金属D.女儿墙泛水处应增设附加层,附加层在平面和立面的宽度均不应小于300mm(正确答案)46.刚性防水屋面中，为减少结构变形时对防水层的不利影响，常在防水层与基层之间设置（）A.隔汽层B.隔热层C.隔离层(正确答案)D.隔声层47.楼梯下要通行，一般其净高度不小于（）A.2100mmB.1900mmC.2000mm(正确答案)D.2400mm48.在一般民用建筑中，不属于小开间横墙承重结构的优点的是（）A.空间划分灵活(正确答案)B.房屋的整体性好C.结构刚度较大D.有利于组织室内通风49.倒置式屋面的保温层上面是（）B.保护层(正确答案)C.隔汽层D.隔离层50.一般情况下，楼梯扶手高度与顶层楼梯平台处的水平栏杆高度分别不小于（）A.900mm,1050mm(正确答案)B.900mm,1150mmC.1000mm,1150mmD.1000mm,1050mm51.散水的宽度一般为（）A.500-600mmB.600-1000mm(正确答案)C.800-1200mmD.1000-1500mm52.楼梯段踏步数量一般不少于（）级，也不宜超过( )级A.2,15B.3,15C.2,18D.3,18(正确答案)56.下列有关刚性防水屋面分隔缝的叙述中，正确的是（）A.分格缝可以减少刚性防水层的伸缩变形,防止和限制裂缝的产生(正确答案)B.分格缝的设置是为了把大块混凝土分割成小块,简化施工C.刚性防水层与女儿墙之间不应设分格缝,以利于防水D.防水层内的钢筋在分格缝处也应连通,以保持防水整体性57.平屋顶坡度形成方式有（）A.纵墙起坡、山墙起坡B.山墙起坡C.材料找坡、结构找坡(正确答案)D.结构找坡60.抹灰顶棚的厚度不宜超过（）A.10mmB.15mm(正确答案)C.20mm77.在门框尺寸相同的情况下，下列门类型中通行能力最大的是（）A.平开门(正确答案)B.旋转门C.推拉门D.弹簧门78.以下关于砌体结构的说法，错误的是（）A.砌体结构建筑可以横墙与纵墙同时承重B.建筑施工图平面图中墙体的尺寸属于标志尺寸C.设置墙体变形缝的根本目的是防止地基的不均匀沉降(正确答案)D.当建筑外墙为难燃烧体时,防火墙应凸出墙的外表面79.基础宜埋置在地下水位以上，当必须埋在地下水位以下时，宜埋置在（）的位置。

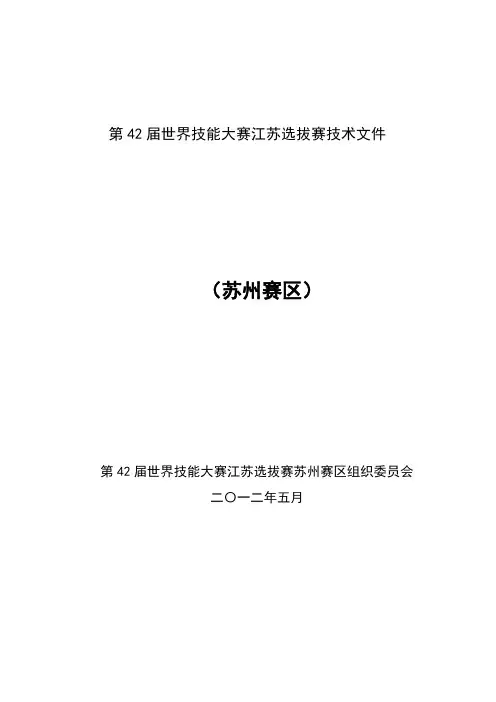

第42届世界技能大赛江苏选拔赛技术文件（苏州赛区）第42届世界技能大赛江苏选拔赛苏州赛区组织委员会二〇一二年五月目录一、竞赛项目、标准及内容……………………………1-2二、参赛资格及报名办法 (3)三、竞赛命题和裁判 (3)四、赛事与赛点 (4)五、各竞赛项目说明及评分要求……………………………5-47模具制造……………………………5-15 信息网络布线……………………………16-21 CAD 机械设计……………………………22-31 网站设计……………………………32-39 糖果和面点制作……………………………40-47六、竞赛细则……………………………48-49七、成绩评定方法 (50)八、申诉与仲裁 (50)九、其他 (51)第一章竞赛项目、标准及内容一.竞赛项目本次竞赛设臵模具制造、信息网络布线、CAD机械设计、网站设计、糖果和面点制作六个项目。

二.技术文件制定标准竞赛内容立足现有条件，参照世界技能大赛标准。

三.竞赛内容与方式竞赛内容包括：●模具制造模块：1、模具主要工作零件的设计2、零件加工3、模具装配●信息网络布线模块：1、网络综合布线工程设计和编制预算2、安装RJ45网络模块通讯模块的端接和网络跳线3、铜缆链路安装与端接施工●CAD机械设计模块：1、制作机械装配图和零件图2、挑战机械加工设计3、基于物理模型的逆向工程设计●网站设计模块：1、利用PHP+mySQL设臵制作一个论坛网站2、使用 MySQL 数据库与网站进行交互3、创建和修改服务器端应用程序糖果和面点制作模块：1、杏仁糖蛋白制模（翻糖蛋糕）2、神秘篮子-装盘甜点（装饰）各工种的竞赛内容仅限于实操部分。

相关技能要求及知识要求详见附表。

四. 竞赛程序与竞赛时间各市参加江苏选拔赛苏州赛区的选手名单于月日前报大赛组委会办公室。

模具制造：完成规定的全部工作任务时间为8小时；信息网络布线：完成规定的全部工作任务时间为3小时；CAD机械设计：完成规定的全部工作任务时间为8小时；网站设计：完成规定的全部工作任务时间为6小时；糖果和面点制作：完成规定的全部工作任务时间为5小时。

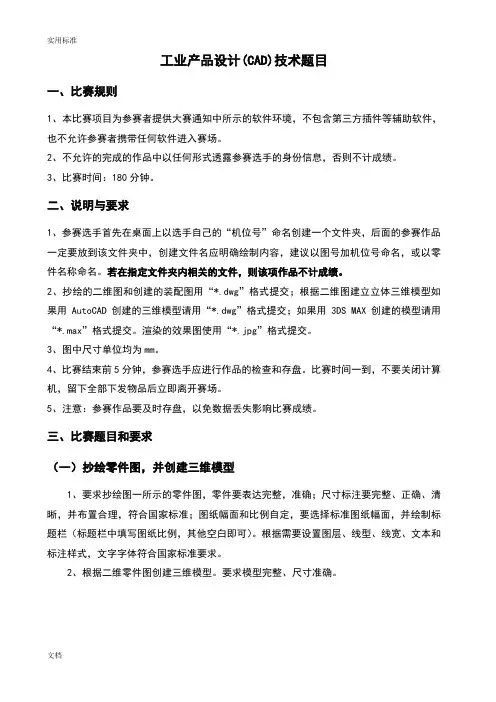

工业产品设计(CAD)技术题目一、比赛规则1、本比赛项目为参赛者提供大赛通知中所示的软件环境，不包含第三方插件等辅助软件，也不允许参赛者携带任何软件进入赛场。

2、不允许的完成的作品中以任何形式透露参赛选手的身份信息，否则不计成绩。

3、比赛时间：180分钟。

二、说明与要求1、参赛选手首先在桌面上以选手自己的“机位号”命名创建一个文件夹，后面的参赛作品一定要放到该文件夹中，创建文件名应明确绘制内容，建议以图号加机位号命名，或以零件名称命名。

若在指定文件夹内相关的文件，则该项作品不计成绩。

2、抄绘的二维图和创建的装配图用“*.dwg”格式提交；根据二维图建立立体三维模型如果用AutoCAD创建的三维模型请用“*.dwg”格式提交；如果用3DS MAX创建的模型请用“*.max”格式提交。

渲染的效果图使用“*.jpg”格式提交。

3、图中尺寸单位均为mm。

4、比赛结束前5分钟，参赛选手应进行作品的检查和存盘。

比赛时间一到，不要关闭计算机，留下全部下发物品后立即离开赛场。

5、注意：参赛作品要及时存盘，以免数据丢失影响比赛成绩。

三、比赛题目和要求（一）抄绘零件图，并创建三维模型1、要求抄绘图一所示的零件图，零件要表达完整，准确；尺寸标注要完整、正确、清晰，并布置合理，符合国家标准；图纸幅面和比例自定，要选择标准图纸幅面，并绘制标题栏（标题栏中填写图纸比例，其他空白即可）。

根据需要设置图层、线型、线宽、文本和标注样式，文字字体符合国家标准要求。

2、根据二维零件图创建三维模型。

要求模型完整、尺寸准确。

文档图一文档（二）抄绘零件图，并创建三维模型抄绘图二的零件图，并根据该零件图创建三维模型。

基本要求同题（一），图框格式参考题（一）。

图二（三）根据零件图创建零件模型，并创建三维和二维装配图1、根据给定的图三（1）~（7）创建零件三维模型。

要求模型创建尺寸、结构准确。

图中未注圆角均为R1，未注倒角C1。

图三（1）图三（2）图三（3）图三（4）图三（5）图三（6）图三（7）2、根据图三（8）的球阀剖视装配图，创建完整的球阀三维模型，并进行渲染成效果图。

cad省赛理论试题及答案CAD省赛理论试题及答案解析在工程技术领域，CAD（计算机辅助设计）软件的应用日益广泛，其在提高设计效率、优化设计方案、缩短产品开发周期等方面发挥着重要作用。

为了提升学生和专业人士的CAD技能，各省市会定期举办CAD 技能竞赛。

以下是一份模拟的CAD省赛理论试题及答案解析，供参赛者参考。

一、单选题1. CAD软件主要用于辅助哪种类型的工作？- A. 文档编辑- B. 图形设计- C. 音频处理- D. 数据分析答案：B2. 在CAD中，图层（Layer）的作用是什么？- A. 控制图形的显示- B. 存储图形数据- C. 管理文件大小- D. 调整图形颜色答案：A3. 以下哪个命令用于在CAD中绘制直线？- A. `CIRCLE`- B. `LINE`- C. `RECTANGLE`- D. `POLYGON`答案：B4. 在CAD中，如何快速选择具有相同属性的对象？ - A. 使用“快速选择”工具- B. 使用“选择所有”命令- C. 手动选择- D. 使用“交集选择”工具答案：A5. 哪个单位设置可以控制CAD图形的绘图精度？ - A. 角度单位- B. 长度单位- C. 比例因子- D. 角度和长度单位答案：B二、多选题6. 在CAD中，以下哪些是常用的图形修改命令？ - A. `MOVE`- B. `COPY`- C. `OFFSET`- D. `ZOOM`答案：A, B, C7. 以下哪些因素会影响CAD图形的打印输出？- A. 图层设置- B. 打印样式- C. 线型比例- D. 显示器分辨率答案：A, B, C8. 在CAD中，哪些方法可以用来创建圆？- A. 使用圆心和半径- B. 使用两点确定直径- C. 使用三点- D. 使用矩形命令答案：A, B, C三、判断题9. 在CAD中，使用“阵列”命令可以快速复制多个相同的对象。

- 答案：正确10. 所有的CAD软件都支持中文操作系统。

第四届全国技工院校技能大赛暨第42届世界技能大赛选拔赛“西元杯”信息网络布线项目竞赛样题（满分1000分，比赛时间为两天，每天5小时，共计10小时）竞赛队编号：机位号：第1天竞赛得分：分，总分：分第一部分（第1天竞赛题目）第1题. 综合布线系统工程项目设计（100分）请根据图1西元综合布线工程教学模型完成以下设计任务。

全部设计文件必须用黑色签字笔书写，文字工整，字迹清楚，全部文件中的签字，只能填写竞赛位编号，不允许填写姓名、学校和省市等其它识别性信息。

裁判依据各参赛队提交的书面文档评分。

图1中各个房间计划功能与工作人员数量：综合楼一层：11号为设备间，2人；12号为一层管理间，2人，13号为培训室，14-17号为办公室分别为2人。

综合楼二层：21号办公室，2人；22号为二层管理间，2人，23号为会议室，24-27号为办公室分别为4人。

综合楼三层：31号办公室，2人；32号为三层管理间，1人，33号为会议室，34-36号为办公室分别为4人，37号为办公室，2人。

图1 西元综合布线工程教学模型图1.完成综合楼数据和语音信息点数量统计表（25分）请在表1中填写项目名称、设计各个房间信息点数量、合计数量等。

要求项目名称正确、信息点设计合理、合计数量正确、签字和日期完整。

2.设计和绘制该网络综合布线项目系统图（25分）要求图面布局合理，图形符号正确和标记清楚，连接关系合理，说明正确和完整。

标题栏完整，项目名称正确，签字和日期完整。

3. 编制该网络综合布线项目二层信息点端口对应表（30分）请在表2中填写二层每个信息点端口对应表，要求项目名称正确、每个信息点编号正确、插座底盒编号正确、楼层机柜编号正确、配线架编号正确、配线架端口编号正确、房间编号正确，签字和日期完整。

4. 完成该网络综合布线系统项目施工图（20分）请在图2中，设计二层综合布线项目施工图，要求施工图中，每个信息点的布线路由合理清楚，材料规格标注清楚和设计合理，尺寸标注正确和完整，线条规范清楚，文字说明正确和清楚，图形符号规范。

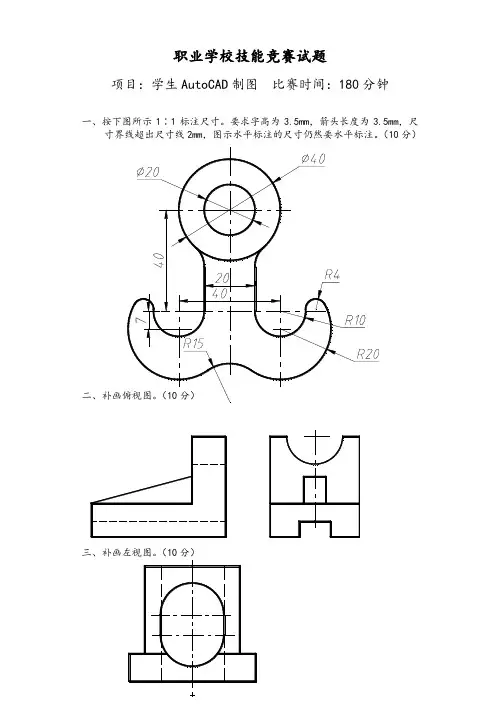

职业学校技能竞赛试题项目：学生AutoCAD制图比赛时间：180分钟一、按下图所示1∶1标注尺寸。

要求字高为3.5mm，箭头长度为3.5mm，尺寸界线超出尺寸线2mm，图示水平标注的尺寸仍然要水平标注。

（10分）三、补画左视图。

（10分）四、按尺寸抄画下图，不标注尺寸。

文件名保存为4.dwg（10分）3．参赛选手应严格遵守赛场纪律，除携带竞赛必备的用具（笔、尺）外，不准带入技术资料和任何工具书。

所有通讯工具一律不得带入竞赛现场。

4．参赛选手在竞赛过程中不得擅自离开赛场，如有特殊情况，需经裁判人员同意后作特殊处理。

5．参赛选手在竞赛过程中，如遇问题需举手向裁判人员示意，经裁判人员同意后再发言，选手之间相互询问按作弊行为处理。

6．在竞赛规定时间结束时应立即停止答题或操作，不得以任何理由拖延竞赛时间。

7．如遇死机等突发情况，请及时报告裁判，并服从裁判裁决。

8．如果选手提前结束竞赛，应举手向裁判员示意提前结束操作。

竞赛终止时间由裁判员记录，选手提前结束比赛后不得再进行任何操作。

二、试卷说明1．本试卷共两部分，考试时间为120分钟。

满分为100分。

全部在计算机上完成答题。

2．第一部分的文件名格式为：姓名 1.dwg ，第二部分的文件名格式为：姓名2.dwg 。

3．保存前把绘制的内容最大化显示在绘图区域（可双击鼠标滚轮完成）。

4．完成任务后，上传文件，经老师确认已经上交后方可关机。

5．选手得分大于等于95分时，每提前五分钟交卷加五分。

否则，提前交卷不加分。

注：本说明和须知解释权归裁判长。

2011年5月2011年AutoCAD 技能竞赛试题第一部分（满分40分）1．基本体为三棱锥，被一个正垂面切割，补画三个视图的缺线。

（10分）2．基本体为圆柱体，被一个正垂面切割，补画左视图。

（10分）34．抄画下图，内接的为正五边形。

（10分）第二部分（满分60分）5．抄画零件图（60分）其中绘图环境设置5分，图形绘制30分，尺寸标注20分，文字与图框5分。

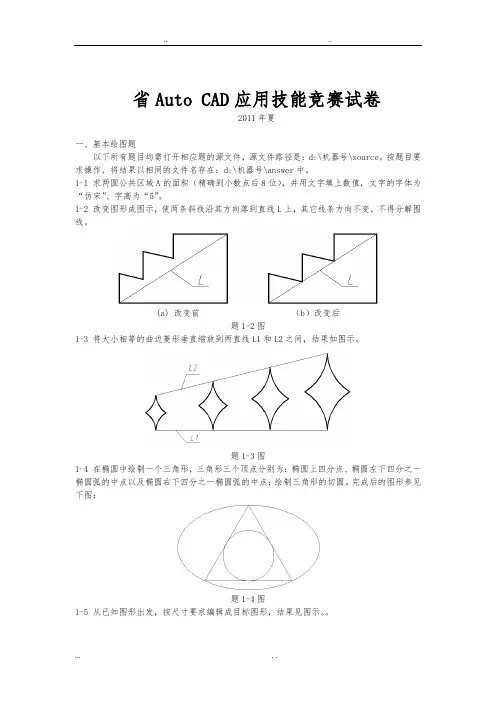

省Auto CAD应用技能竞赛试卷2011年夏一、基本绘图题以下所有题目均需打开相应题的源文件，源文件路径是：d:\机器号\source。

按题目要求操作，将结果以相同的文件名存在：d:\机器号\answer中。

1-1 求两圆公共区域A的面积（精确到小数点后8位），并用文字填上数值，文字的字体为“仿宋”、字高为“5”。

1-2 改变图形成图示，使两条斜线沿其方向落到直线L上，其它线条方向不变，不得分解图线。

(a) 改变前（b）改变后题1-2图1-3 将大小相等的曲边菱形垂直缩放到两直线L1和L2之间，结果如图示。

题1-3图1-4 在椭圆中绘制一个三角形，三角形三个顶点分别为：椭圆上四分点、椭圆左下四分之一椭圆弧的中点以及椭圆右下四分之一椭圆弧的中点；绘制三角形的切圆。

完成后的图形参见下图：题1-4图1-5 从已知图形出发，按尺寸要求编辑成目标图形，结果见图示。

题1-5图1-6 绘制五星红旗：旋转小星使其尖角指向大星中心，并在给定的角度中绘制出其它3棵小星；将星填满黄色，旗面填成红色；将白色边界线改为红色，结果见图示。

题1-6图1-7 已知正七边形的边AB，绘出该正七边形；然后绘制一个半径为10的圆，且圆心与正七边形同心；再绘制正七边形的外接圆。

完成后的图形参见下图：题1-7图1-8 将电视桌搬移至斜角处正中央，与墙平行、距离适当，结果见图示。

题1-8图1-9 已知二条长度为80的垂直平分线。

用多段线命令绘制半径相等的双弧，其圆弧半径为25，如图a；然后进一步编辑成如图b的图形结果。

图a 图b题1-9图1-10 严格按图示的尺寸样式和字体样式标注尺寸。

1.设置尺寸标注样式：设置“尺寸标注”样式名，符合制图规要求。

2.标注尺寸：在层“尺寸标注”中，按图示的尺寸要求标注尺寸。

完成后的尺寸标注要求如下图所示。

题1-10图1-11 已知条件：AD=BC=2AC=2BD。

按图示尺寸绘制。

完成后的图形参见下图所示：题1-11图1-12 画全和修改图形成图示，不需要标注尺寸。

全国职业院校技能大赛中职组“计算机辅助设计（工业产品CAD）”赛项样题参赛选手须知1.比赛时间4小时，赛题共3大题4道题目，参赛选手需完成全部题目。

2.题目1、题目2-1为基础设计模块，计65分；题目2-2、题目3为设计创新模块，计35分。

3.正式开赛前禁止开启赛题封条；参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。

4.参赛选手须严格按照题目规定的路径及名称保存文件，并在比赛过程中及时保存文件。

5.工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。

（2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。

6.所有模型及工程图、效果图、动画等由Autodesk Inventor完成；说明文档用Microsoft Word 或Microsoft PowerPoint完成。

参赛选手确认表题目1 订书机订书机是文书工具的一种，它利用细小的金属（即钉书针）把多张纸张或其他物件结合在一起。

订书机如图1-1，根据给出的图纸及要求，完成订书机的建模与表达。

题目1需要提交的文件见表1-1；所有文件须保存在“D: \ 机位号 \ 1-订书机\”；不得为不同类型的文件建立单独的文件夹。

表1-1 题目1需提交的文件图1-1 订书机本题目分为题目2-1和题目2-2两部分。

首先根据给出的图纸及相关要求，完成四轴飞行器的建模与表达；再根据题目中列出的改进需求，进一步完成四轴飞行器的设计改进。

题目2-1 四轴飞行器四轴飞行器如图2-1。

根据给出的图纸及要求，完成四轴飞行器的建模与表达。

需要提交的文件见表2-1。

所有文件须保存在“D: \ 机位号 \ 2-1-四轴飞行器\”；不得为不同类型的文件建立单独的文件夹。

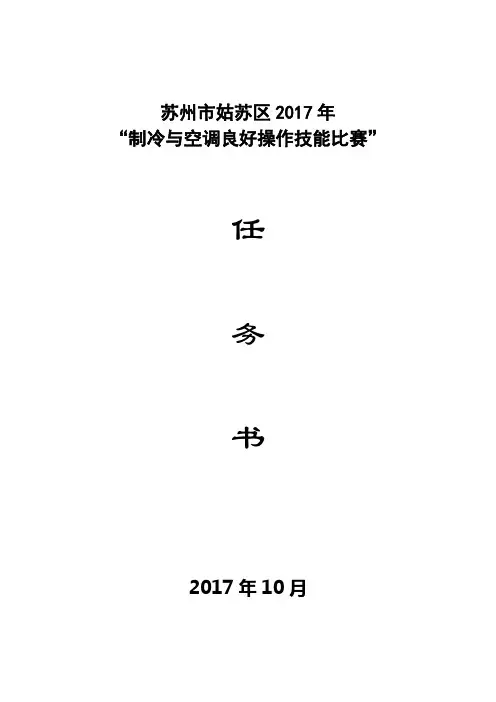

苏州市姑苏区2017年“制冷与空调良好操作技能比赛”任务书2017年10月你需要完成的工作任务任务一：制冷管道制作按图示图形进行焊接，预计总时长：10min～15min材料：1、Φ6.4～Φ12.7每根150mm，Φ15.88一根550mm2、维修阀一个要求：1、按照赛场提供的图纸进行管路的切割，加工和焊接2、铜管切割、弯曲要求规范、不能压扁、缩口出现。

3、长度精确到5mm以内4、管口平齐光滑。

5、角度为90°，角度偏差在5°以下。

6、喇叭口要扩得均匀，大小要适中7、长度适中，不明显歪斜8、要求所加工管段各段与原管段对应段尺寸偏差±2㎜，角度偏差±5°以内9、焊接部位不出现漏泄与堵塞。

任务二：分体式空调安装与调试要求：1、安装要严格按照操作规程2、严格按要求将赛场提供的空调器安装在指定的支架上3、安装过程要按照有关环保规定执行4、安装过程中不得损坏设备5、安全文明使用工量具6、用电安全及使用冷媒安全7、按照要求将安装好的空调器设置在指定模式，如：设定制热模式20℃，左右摆风等表一表二任务三：分体式空调器冷媒回收要求：1、将安装完成的空调机内的制冷剂按规范要求回收至冷媒罐内2、严格按照良好操作规程完成操作任务3、确保用电安全及使用冷媒安全4、正确选用、使用工具及仪表5、规范，正确使用相关工具与设备表五表六任务结束清洁自己的工位，收拾自己的工具、用具。

将任务书交给监考老师，离开工作竞赛场。

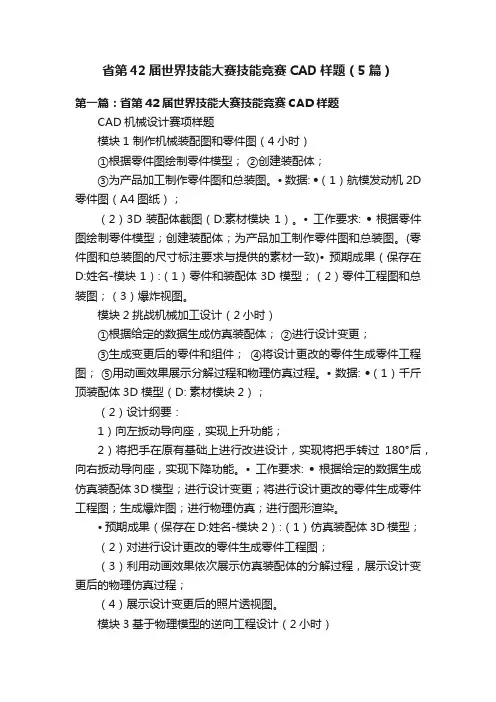

省第42届世界技能大赛技能竞赛CAD样题（5篇）第一篇：省第42届世界技能大赛技能竞赛CAD样题CAD机械设计赛项样题模块1 制作机械装配图和零件图（4小时）①根据零件图绘制零件模型；②创建装配体；③为产品加工制作零件图和总装图。

• 数据: •（1）航模发动机2D 零件图（A4图纸）；（2）3D装配体截图（D:素材模块1）。

• 工作要求: •根据零件图绘制零件模型；创建装配体；为产品加工制作零件图和总装图。

(零件图和总装图的尺寸标注要求与提供的素材一致)• 预期成果（保存在D:姓名-模块1）:（1）零件和装配体3D模型；（2）零件工程图和总装图；（3）爆炸视图。

模块2挑战机械加工设计（2小时）①根据给定的数据生成仿真装配体；②进行设计变更；③生成变更后的零件和组件；④将设计更改的零件生成零件工程图；⑤用动画效果展示分解过程和物理仿真过程。

• 数据: •（1）千斤顶装配体3D 模型（D: 素材模块2）；（2）设计纲要：1）向左扳动导向座，实现上升功能；2）将把手在原有基础上进行改进设计，实现将把手转过180°后，向右扳动导向座，实现下降功能。

• 工作要求: •根据给定的数据生成仿真装配体3D模型；进行设计变更；将进行设计更改的零件生成零件工程图；生成爆炸图；进行物理仿真；进行图形渲染。

• 预期成果（保存在D:姓名-模块2）:（1）仿真装配体3D模型；（2）对进行设计更改的零件生成零件工程图；（3）利用动画效果依次展示仿真装配体的分解过程，展示设计变更后的物理仿真过程；（4）展示设计变更后的照片透视图。

模块3基于物理模型的逆向工程设计（2小时）①使用列举的测量工具对物理模型进行测绘；②制作零件3D模型，并进行装配；③制作零件工程图和总装图。

• 数据: •物理部件和组件（实物模型）。

• 工作要求: •使用列举的测量工具对物理模型进行测绘；根据测绘获得的尺寸制作零件3D模型，并进行装配；制作零件工程图和总装图；禁止使用可记忆比例图或者图形的一系列方法（拍照、可塑性泥灰、印泥等）；参赛者可以在纸上绘制草图，作为加工零件和组件3D模型的基础；物理模型会分发给选手，30分钟后收回，选手基于草图和此前所搜集的信息继续完成任务。

第42届世界技能⼤赛江苏赛区选拔赛数控铣竞赛⽂件第42届世界技能⼤赛江苏赛区选拔赛数控铣项⽬竞赛技术⽂件2012年5⽉2⽇第42届世界技能⼤赛江苏赛区选拔赛数控铣项⽬技术⽂件⼀、竞赛技术⽂件制定标准数控铣项⽬技术⽂件以《数控铣国家职业技能标准》（⼆级）为基础，按照世界技能⼤赛数控铣项⽬技术⽂件要求，并结合我省技⼯院校教学实际制定。

⼆、竞赛内容及范围（⼀）竞赛⽅式本竞赛项⽬以操作技能为主，⽆理论⽐赛。

采⽤单⼈竞赛形式，独⽴完成规定的⼯作任务。

开赛前7～10天公布⼀定数量的⽐赛样题，⽐赛时从中随机抽取。

（⼆）竞赛内容选⼿按图样要求使⽤相应软件、操作相应机床完成零件加⼯。

竞赛参照世界技能⼤赛规则进⾏，参赛者应同时具备⼿⼯编程和⾃动编程能⼒和知识、为客户加⼯精度要求较⾼的精密零件的能⼒和经验、选择数控铣床⼑具和相关机床附件的能⼒；正确使⽤测量⼯具对⼯件进⾏精确测量的经验。

（三）竞赛时间⽐赛时间为连续360分钟（6⼩时）,其中前150分钟为统⼀编程时间，此时间段不得操作机床；后210分钟为统⼀加⼯时间，此时间段允许使⽤电脑或在数控系统上对程序进⾏修改和编制。

（四）数控系统根据⼤赛组委会提供的竞赛设备，有发那科0i MATE MD，西门⼦802D 两种数控系统供选⼿⾃由选择，选⼿在报名时必须明确所选的数控系统。

（五）成绩评定⽅法1、参赛选⼿的成绩评定由省选拔赛裁判组负责。

2、操作技能的成绩由现场操作规范和⼯件加⼯质量两部分组成，以⼯件加⼯质量为主，⼯件检测统⼀采⽤三坐标测量机测量，由组委员指定技术⼈员操作测量机。

操作规范成绩根据现场实际操作表现，按照现场操作规范评分标准，依据现场裁判的赛场纪录，由现场裁判组集体评判成绩；试件质量依据评分标准，根据检测设备的实际检测结果，进⾏客观评判、计分。

3、参赛选⼿的最终名次依据技能操作的成绩排定。

当出现成绩相同时，将根据技能⽐赛的裁判记录，提前完成者名次排前；若仍不能分出⾼低，以⽤Mastercam X5软件的名次排前。

建筑CAD技能大赛试题建筑CAD技能大赛试题建筑CAD技能大赛试卷（202*.4.）共2页第1页福建省中职校建筑CAD绘图技能竞赛试题A竞赛试卷说明福建省中职校建筑CAD绘图技能竞赛试题A1、竞赛内容：根据给定的样图及试题要求，使用浩辰建筑CAD202*版软件完成建筑CAD图样的绘制。

2、考试时间与总分：时间3小时（180分钟）；总分120分（基本操作与设置20分；绘图100分）。

3、文件保存：选手应以考号为文件名在指定位置保存绘图文件并随时存储，丢失文件后果自负。

4、废卷判定：出现除考号外的表明选手身份的试卷；出现雷同的所有试卷。

试题及要求：一、基本操作与绘图环境设置（20分）1、打开绘图软件；以考号为文件名命名所要绘制的图样并按指定的路径保存。

2、设置并绘制A2图幅（594×420，横式），准备在A2幅面内绘制试题二、试题三和试题四的图样。

在图幅上画图框线（粗线），并画出标题栏（中线），在标题栏内填写文字如下图所示（标题栏尺寸仅供绘图用，不标注）。

设置基本图层（轴网层、墙层、门窗层、文字层、标注层、楼梯以及各类的建筑附属构造图3、层）各种图层的颜色、线型、线宽根据以下各题作图需要自行设置。

4、设置基本文字样式（要求汉字为“长仿宋体”；尺寸数字为斜体字）和基本尺寸标注样式（土建尺寸样式，比例11）。

日期202*.4.XX图号01考号成绩姓名二、按1100比例抄绘给定的某住宅三层平面图。

（50分），楼梯的尺寸见楼梯详图（不另行抄绘楼梯详图）；要求：1、在A2图幅上抄绘“三层平面图”2、图中的线型、线宽、字体、尺寸和符号均应符合现行建筑制图国家标准；3、应根据需要分别设置图层和尺寸样式等。

三、根据三层平面图和1-1剖面图，绘制出2-2剖面图（剖切位置见三层平面图）。

（30分）要求：1、按1100比例在A2图幅上绘制“2-2剖面图”；2、表示屋面的放坡（分水线在⑦轴，向两侧排水）；3、不考虑底层门厅平台作出入口，其余未详做法、尺寸自定。

世界技能大赛成果转化作者：李强薄润芳郝慧芬刘瑞霞黄传梅来源：《中国教育技术装备》2018年第22期摘要以调查问卷的形式，统计机械制图及CAD课程的学生接受困难知识点，在总结该课程改革现状的基础上，提出机械制图及CAD课程的新构架，并对新架构的优劣进行调查分析，以期更好地对该课程进行改革。

关键词机械制图及CAD；世界技能大赛；课程改革；Autodesk Inventor中图分类号：G712 文献标识码：B文章编号：1671-489X（2018）22-0089-03Abstract In the form of questionnaires，students’ knowledge of mechanical drawing and CAD courses is analysed. Based on the summary of the current situation of the course reform， a new frame-work of the course of mechanical drawing and CAD is put forward， and the advantages and disadvantages of the new framework are in-vestigated and analyzed in order to carry out the course reform better.Key words mechanical drawing and CAD； world skills competition； syllabus reform；Autodesk Inventor1 引言机械图样是机械行业工程师的共同语言，是制造加工的技术指令。

机械设计人员的思想表达和设计意图都是通过机械图样表达出来的[1]。

国家现有的机械图样主要是二维机械图纸图样，主要是通过手工绘图和CAD（Computer Aided Design，计算机辅助设计）辅助制图得到。

关于第四届全国技工院校技能大赛暨第42届世界技能大赛广东赛区制冷与空调项目比赛用图纸、自带工具材料及时间的补充说明
一、比赛模块用图纸
（一）制冷（回热交换器、毛细管与1/4”三通接嘴）组件制作模块
1、回热交换器结构图
2、毛细管与1/4”三通接嘴连接简图
（二）双温冷柜制冷系统安装模块（制冷系统图）
（三）双温冷柜控制系统安装模块（电路图）
回热交换器结构图
毛细管与1/4”三通接嘴连接简图
双温冷柜制冷系统图双温冷柜电路图
双温冷柜电路图。
