第44届世界技能大赛CAD_机械设计赛项模拟题

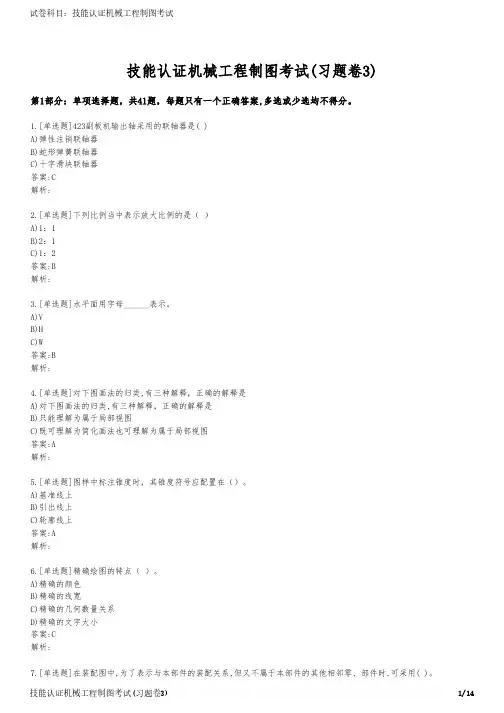

技能认证机械工程制图考试(习题卷3)第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]423副板机输出轴采用的联轴器是( )A)弹性注销联轴器B)蛇形弹簧联轴器C)十字滑块联轴器答案:C解析:2.[单选题]下列比例当中表示放大比例的是（ ）A)1：1B)2：1C)1：2答案:B解析:3.[单选题]水平面用字母______表示。

A)VB)HC)W答案:B解析:4.[单选题]对下图画法的归类,有三种解释，正确的解释是A)对下图画法的归类,有三种解释，正确的解释是B)只能理解为属于局部视图C)既可理解为简化画法也可理解为属于局部视图答案:A解析:5.[单选题]图样中标注锥度时，其锥度符号应配置在（）。

A)基准线上B)引出线上C)轮廓线上答案:A解析:6.[单选题]精确绘图的特点（ ）。

A)精确的颜色B)精确的线宽C)精确的几何数量关系D)精确的文字大小答案:CA)夸大画法B)假想画法C)展开画法D)缩小画法答案:B解析:8.[单选题]圆柱被平面截切后产生的截交线形状不可能是（ ）A)三角形B)圆C)两平行直线D)椭圆答案:A解析:9.[单选题]斜二轴测图各轴向伸缩系数A)要求都相同B)X.Z轴的相同C)X.Y轴的相同D)Y、Z轴的相同答案:B解析:10.[单选题]叉杆按其按其形状结构的特点A)轴套类B)轮盘类C)叉架类D)箱体类答案:C解析:11.[单选题]如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（ ）个局部放大图。

A)1B)2C)3D)4答案:A解析:12.[单选题]几何体分为平面立体和曲面立体 （ ）。

A)两类B)三类C)四类D)五类答案:A解析:C)高度方向尺寸D)高度和长度方向尺寸答案:B解析:14.[单选题]螺纹的终止线用（）绘制。

A)粗实线B)细实线C)虚线D)点画线答案:A解析:15.[单选题]已知空间点A（15，0，20 ），该点在（ ）上。

CAD／CAM模拟试题（一）一、填空题(每空2分，共20分)1．在零件分类方法中，生产流程分析法可以分为关键_______法、顺序________法和________分析法。

2．图标菜单段标题固定为________，子莱单标题之下的第______项为图标菜单的标题，图标菜单只能通过________菜单或________菜单调用。

3．数控机床的________环控制系统没有反馈测量系统，________环控制系统的测量元件装在丝杠或伺服马达端部，用来检测丝杠或伺服马达的回转角，间接测出机床运动部件的________，经反馈送回控制系统。

二、单项选择题(每小题3分，共24分。

从供选择的答案中选出正确的答案，将其编号填入括号内)1．列表框包括六个属性，下列不属于列表框的属性是( )。

A．edit-limit B．labelC．list D. tabs2．图像按钮包括三个属性，下列不属于它的属性是( )。

A. allow_acceptB. valueC. aspect_radioD. color3．FMS的管理控制系统的必备软件模块中不包括( )。

A接口模块B系统管理程序模块C网络模块D调度模块4.CIMS系统的各个子系统的联系不包括( )。

A数据联系 B 决策联系C组织联系D信息传输联系5．在AotuLISP中，(car(11StXy 2))的运算结果为( )。

A. xB.yC. zD. (yz)6．决策树又叫判定树，它不包括( )‘A．根B干C 分枝D节点7．二叉树的遍历方式中，先右后左的方式不包括是( )。

A. DLRB. RDLC. RLDD. DRL8．语句(substr(“AutoCADg 3))的执行结果是( )。

A. AutB. CADC. oCAD. uto三、简答题(共30分)1．CAD／CAM系统的配置应考虑哪些问题?(7分)2．简述在单向链表的第14个元素前插入一个数据的过程。

(8分)3．什么是码域法?(7分)4．派生式CAPP系统和创成式CAPP系统的工作原理有何不同?(8分)四、阅读理解题(每题13分，共26分)1.写出在AotuCAD编辑状态中运行函数tu时，在屏幕图形区和文本区的显示结果(de[un c:tu (/ pcl pc2 pc3 r p1 p2 p3 p4)(setq pcl (list 50.0 60.0))(setq pc2 (list 50.0 20.0))(setq r 20.0)(setq p1(polar pcl o r ))(setq p2(polar pc1 pir))(setq p3(polar pcl2 o r ))(setq p4(polar pc2 pir))(princ pcl pc2 pc3 r p1 p2 p3 p4)(command "arc" p1 “c” pc1 p2)(command "arc" p4 “c” pc2 pc3)(command "line" p1p3 “” )(command "line" p2p4 “c” ))2．绘出在AotuCAD编辑状态中下述文件在屏幕上显示的两级下拉菜单的内容*** popll[离合器][牙嵌式] *c* cyaqian[——][摩擦片式] *c* cmocapian[一>干式] *c* cgan[<一湿式] *c* cshi[——][磁粉式] *c* ccifen}参考答案一、填空题(每空2分，共20分)l。

“计算机辅助设计（工业产品CAD）”模拟赛题参赛选手须知1、本赛项比赛时间240分钟，赛题共3大题4道题目。

2、比赛正式开始之前，参赛选手不得开启题目边缘封条。

3、选手不得损坏赛题及图册的装订钉，拆散赛题或图册。

4、参赛选手须严格按照题目规定的路径及名称保存文件。

5、参赛选手应及时保存文件，以便设备故障时迅速恢复。

6、工程图参考赛题样式，按机械制图“图样画法”国家标准绘制；工程图标题栏，明细表具体操作如下；（1）工程图标题栏要求填写图样名称，图样代号，零件材料，零件重量及基础视图比例。

（2）工程图明细表栏要求包含序号，代号，名称，数量，材料，重量及备注；明细栏总宽180mm，各列宽度依次为8mm,40mm8mm38mm22mm20mm。

7、所有模型及工程图、效果图等由Autodesk Inventor2013完成；效果图分辨率不得低于800x600；说明文档可用Microsoft PowetPoint2007完成8、赛题中所有工程图同时提供电子版。

”题目 1：调节器请选手根据给出的图纸及相关要求，完成调节器的建模与表达，适当 的补足缺少的旋钮、按键、屏幕等。

需要提交的文件见文件要求。

[注意]题目 1 所有的文件需保存在“E\工位号\1 调节器 ；请勿为不同类型的 文件建立单独的文件夹。

[文件要求]题目 1 需要提交的文件包括：1、调节器零部件的三维数字模型（*.ipt 、 *.iam 文件）2、调节器上盖和下盖工程图（.idw 文件）3、调节器的六视图（.idw 文件）4、调节器的爆炸图及明细栏（.ipn .idw 文件）5、调节器的装配图（.idw 文件）6、调节器的效果图 2 张（.png 文件或其他类型的图片文件，分辨率 800x600）[提供图纸]图1-1上壳图1-2下壳”图 1-3 上壳、下壳装配图题目 2 诺基亚手机 请选手根据给出的图纸及相关要求，完成诺基亚手机的建模与表达， 适当的补足缺少的零件。

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在什么情况下，多线可以进行修剪( )。

AA)分解B)结合C)断开D)编组2．A)bp3B)stbC)ctbD)pcp3．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。

ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面4．绘制多段线的命令是( )。

BA)LINEB)PLINEC)XLINED)MLINEAUTOCAD的层不可以改名的是( )。

CA)1图层B)第二图层C)0层D)任意层UCS是AUTOCAD中的( )。

BA)世界坐标B)用户自定义坐标C)视图坐标D)父系坐标5．在多边形工具中，多边形的边数最多可有多少边( A)A)1024B)17C)30D)无数.用TEXT命令画圆直径符号“?”应用( )。

DA)%%uB)%%pC)%%oD)%%cCAD当中的图形文件是( )。

AA)矢量图B)位图C)点阵图D)矢量图或位图AUTOCAD软件的设计特点是( )。

DA)参数化强B)可视化强C)界面友好D)精确6．图层名字最长为(A )个字符A)255B)254C)10D)10OOPS能恢复几步( A)A)1步B)3步C)4步D)5步7．〔命令行〕对话框与绘图窗口切换的快捷键是( )。

BA)F1B)F2C)F4D)F78．当光标处于绘图区内，使用( C )可调用一次性特殊点捕捉光标菜单A)TAB＋鼠标器右键单击B)TLT＋鼠标器右键单击C)SHIFT＋鼠标器右键单击D)鼠标器右键单击CAD中自动保存时，临时文件的扩展名为( D )A)DWGB)DWTC)DLLD)AC$9．若要计算某个图形区域的面积应使用的命令是( )。

AA)AREAB)DREAC)BREAD)DISTANCE10．不属于布尔运算的命令有( )。

BA)差集；B)打断；C)并集；D)交集；11．下列表示?120的字符代码是( )。

CA)%%u20B)%%o120C)%%c120D)%%d12012．在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来( )。

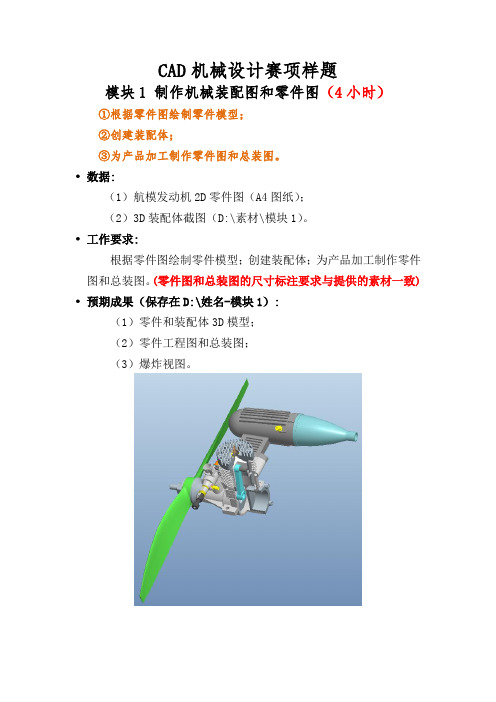

CAD机械设计赛项样题模块1 制作机械装配图和零件图（4小时）①根据零件图绘制零件模型；②创建装配体；③为产品加工制作零件图和总装图。

•数据:（1）航模发动机2D零件图（A4图纸）；（2）3D装配体截图（D:\素材\模块1）。

•工作要求:根据零件图绘制零件模型；创建装配体；为产品加工制作零件图和总装图。

(零件图和总装图的尺寸标注要求与提供的素材一致) •预期成果（保存在D:\姓名-模块1）:（1）零件和装配体3D模型；（2）零件工程图和总装图；（3）爆炸视图。

模块2挑战机械加工设计（2小时）①根据给定的数据生成仿真装配体；②进行设计变更；③生成变更后的零件和组件；④将设计更改的零件生成零件工程图；⑤用动画效果展示分解过程和物理仿真过程。

•数据:（1）千斤顶装配体3D 模型（D:\ 素材\模块2）；（2）设计纲要：1）向左扳动导向座，实现上升功能；2）将把手在原有基础上进行改进设计，实现将把手转过180°后，向右扳动导向座，实现下降功能。

•工作要求:根据给定的数据生成仿真装配体3D模型；进行设计变更；将进行设计更改的零件生成零件工程图；生成爆炸图；进行物理仿真；进行图形渲染。

•预期成果（保存在D:\姓名-模块2）:（1）仿真装配体3D模型；（2）对进行设计更改的零件生成零件工程图；（3）利用动画效果依次展示仿真装配体的分解过程，展示设计变更后的物理仿真过程；（4）展示设计变更后的照片透视图。

模块3基于物理模型的逆向工程设计（2小时）①使用列举的测量工具对物理模型进行测绘；②制作零件3D模型，并进行装配；③制作零件工程图和总装图。

•数据:物理部件和组件（实物模型）。

•工作要求:使用列举的测量工具对物理模型进行测绘；根据测绘获得的尺寸制作零件3D模型，并进行装配；制作零件工程图和总装图；禁止使用可记忆比例图或者图形的一系列方法（拍照、可塑性泥灰、印泥等）；参赛者可以在纸上绘制草图，作为加工零件和组件3D模型的基础；物理模型会分发给选手，30分钟后收回，选手基于草图和此前所搜集的信息继续完成任务。

第44届世界技能大赛CAD-机械设计TP05_42Selection_M1_20120602试题模块一:零件图--装配图--爆炸视图--运动仿真动画工作时间:3小时（180分）本任务单给出“机械手”工作原理、全套零件图和零件清单,要求完成下列任务。

一、给定数据资料：★机械手工作原理本结构是S型半软糖包装机扭尾装置中的机械手，工作原理是滑轮11由凸轮摆杆控制向右（或向左）运动，推动齿条轴5向右（或向左）运动，由于齿轮啮合使钳爪2、3闭合或开，抓紧或松开糖纸。

滑动齿轮7与扭结轴6是键连接。

滑动齿轮在主动齿轮的带动下旋转，因而扭结轴转动，因其头部由小轴4与件2、3连接，于是钳爪转动致使糖纸扭结。

因在扭结过程中纸的长度缩小，所以由凸轮摆杆控制滑动齿轮有轴向位移，补偿在扭结过程中纸的长度变化。

机身与件15为过盈配合。

★零件清单：1．橡胶圈2．钳爪3．钳爪4．小轴5．齿条轴6．扭结轴7．滑动齿轮8．键4×149．垫圈2010．螺母M20×1.511．滑轮12．弹簧13．弹簧座14．销2.5×12(3件)15．钢套16．螺钉M3×8(4件)★零件图二、工作任务：任务1：1.建立各个零件的几何模型和机械手装配体。

对于图纸上缺失的技术信息，选手自己叛断。

标准件查不到信息可以根据结构和提供的信息选择类似的。

2.确定钳爪（零件2、3）图纸上带？号零件的长度在工程图上标注其数值。

要求画出该零件的工程图，标注其所有尺寸和技术要求。

视图、图幅大小及标题栏配置自选。

其它零件不画工程图。

任务2：绘制装配图，视图、图幅大小及标题栏配置自选，并添加一个轴测图和零件清单，零件清单可写在另外一纸上。

装配图应尽可能完整地反映出机械手的工作原理传动路线结构特点以及各零件的装配位置。

任务3：生成机械手爆炸视图，根据装配方向决定不同零件的位置，并标注零件编号。

任务4：生成机械手运动仿真动画，其中扭结轴应逐渐透明然后消隐，能看到齿条轴部机构的运动。

第44届世界技能大赛ＣAD-机械设计TP05＿４2Seleｃtioｎ _M1_201２06０2试题模块一:零件图－－装配图--爆炸视图－-运动仿真动画工作时间:ﻩ3小时(180分)本任务单给出“机械手”工作原理、全套零件图与零件清单，要求完成下列任务。

一、给定数据资料:★机械手工作原理本结构就是S型半软糖包装机扭尾装置中得机械手，工作原理就是滑轮11由凸轮摆杆控制向右(或向左）运动,推动齿条轴5向右（或向左)运动，由于齿轮啮合使钳爪2、3闭合或张开,抓紧或松开糖纸。

滑动齿轮7与扭结轴6就是键连接。

滑动齿轮在主动齿轮得带动下旋转,因而扭结轴转动,因其头部由小轴4与件2、3连接,于就是钳爪转动致使糖纸扭结。

因在扭结过程中纸得长度缩小,所以由凸轮摆杆控制滑动齿轮有轴向位移,补偿在扭结过程中纸得长度变化。

机身与件15为过盈配合。

★零件清单:1.橡胶圈2.钳爪3.钳爪4.小轴5.齿条轴６.扭结轴7.滑动齿轮8．键4×1４9.垫圈201０.螺母M２0×1、5１1．滑轮１2.弹簧1３.弹簧座１4．销2、5×１2(3件) 1５.钢套1６.螺钉M３×8（4件) ★零件图二、工作任务：任务1:1、建立各个零件得几何模型与机械手装配体。

对于图纸上缺失得技术信息,选手自己叛断。

标准件查不到信息可以根据结构与提供得信息选择类似得。

2、确定钳爪(零件2、３)图纸上带？号零件得长度在工程图上标注其数值。

要求画出该零件得工程图,标注其所有尺寸与技术要求。

视图、图幅大小及标题栏配置自选。

其它零件不画工程图。

任务2:绘制装配图,视图、图幅大小及标题栏配置自选,并添加一个轴测图与零件清单,零件清单可写在另外一张纸上。

装配图应尽可能完整地反映出机械手得工作原理传动路线结构特点以及各零件得装配位置。

任务3:生成机械手爆炸视图，根据装配方向决定不同零件得位置，并标注零件编号。

任务4:生成机械手运动仿真动画，其中扭结轴应逐渐透明然后消隐,能瞧到齿条轴内部机构得运动。

全区职业技能竞赛技术文件世界技能大赛项目（CAD机械设计）技术文件内蒙古自治区世界技能大赛项目暨服务类职业技能竞赛组委会2013年8月CAD机械设计项目竞赛技术文件一、竞赛技术文件制定原则参考世界技能大赛CAD机械设计项目竞赛题目，并结合自治区实际情况制定。

依据国家职业技能标准，注重基本技能，体现现代技术，结合生产实际，考核职业综合能力，并对技能人才培养起到示范指导作用，接轨国家技能大赛。

二、选手应具备的能力1、零件的三维几何建模熟悉windows xp操作系统下的三维CAD软件系统的相关知识，能为自己所用的软件系统配置正确参数，并能正确的管理计算机文档和软件；2、工程制图选手能够读懂符合GB或ISO标准的产品零件图、装配图；选手能够按照不同的应用目的生成具有不同视图形式的工程图纸；选手能够熟练使用A3打印机。

三、比赛地点、内容、形式和成绩计算（一）比赛地点：内蒙古化工职业学院（二）比赛内容本次大赛分综合技术理论考试、现场上机操作两场考试。

（三）比赛形式采用单人单机比赛形式，独立完成规定的工作任务。

（四）成绩计算综合技术理论考试占总成绩的30%，现场上机操作技能考核占总成绩的70%。

四、试题范围、比重、类型及其它(一)理论知识比赛1、命题范围依据国家颁发的《制图员》国家职业标准三级（高级）机械制图标准、结合机械设计、机械加工基本知识制定。

（1）职业道德1）职业道德基本知识。

2）职业守则。

（2）基础知识部分●机械制图基础理论●机械加工、设计的基础知识●CAD软件知识通用知识2、试题比重基础知识约占试卷总分的75%； CAD相关知识约占试卷总分的25%。

理论知识比赛内容比重表项目比重职业道德5% 基本要求机械制图、机械加工、设计基础知识70%CAD相关CAD软件通用知识25% 知识合计100%3、试题类型采用客观题的形式命题。

（选手自带答题用品）。

4、比赛时间比赛时间为90分钟。

满分100分。

(二)上机操作比赛1、比赛时间与要求1)实际操作考核在计算机房采用上机操作方式进行，每位参赛选手一个机位。

44届世界技能大赛移动机器人项目浙江省选拔赛比赛试题及评分标准（样题2）一、试题赛场环境赛场环境要求为冷光源，亮度充足，无磁场干扰，无彩色投影光源。

二、试题比赛场地1.赛场布置效果每个赛台内部长4000mm，宽2000mm，边框高为500mm，赛台内部贴有白色亚光贴膜。

内设障碍物，效果如图1所示。

图 12. 赛场内部结构尺寸图 23. 赛场内任务模型尺寸任务色块模型放置在底座为长200mm，宽200mm，高100mm的长方体底座上，任务色块模型为乐高积木组成的红、绿、蓝三种颜色的颜色块（如图3），形状、尺寸决定于比赛现场；也可采用festo公司提供的圆柱形色块。

比赛采用什么模型色块由裁判长决定。

色块摆放顺序由比赛现场随机抽取决定。

a）底座b）蓝色色块c）绿色色块d）红色色块图 3三、赛题任务说明比赛场地有A、B两个区域。

参赛队员编写程序使机器人在场地中自动完成以下任务：1. 机器人由出发区到达A区指定位置。

2. 机器人通过色块扫描，在A区色块中找到参赛队员抽取的颜色识别顺序中的第一颜色色块，并使机器人自动准确完全定位于A区第一颜色色块的指定停留框（60*60厘米）内达到5秒以上，即为完成A区第一颜色色块的定位识别。

3. 机器人通过机械爪手抓取第一颜色色块，并返回至A区指定位置。

4. 机器人搬运第一颜色色块运行至B区指定位置。

5. 机器人通过色块扫描，寻找到相应于第一颜色色块的B区底座，并使机器人自动准确完全定位于B区第一颜色色块的指定停留框（60*60厘米）内达到5秒以上，即为完成B 区第一颜色色块的定位识别。

6. 机器人通过机械爪手将从A区搬运来的第一颜色色块放置在B区第一颜色色块底座上，并使机器人返回到B区指定位置，即为完成第一颜色色块的搬运任务。

7. 第二颜色色块、第三颜色色块的搬运过程依照第一颜色色块执行。

8. 从A区搬运而来的三个色块，皆放到B区相应颜色的底座上后，并使机器人最终准确停留于出发区指定区域内，即为完成所有色块的搬运任务。

全国职业院校技能大赛中职组“计算机辅助设计（工业产品CAD）”赛项样题参赛选手须知1.比赛时间4小时，赛题共3大题4道题目，参赛选手需完成全部题目。

2.题目1、题目2-1为基础设计模块，计65分；题目2-2、题目3为设计创新模块，计35分。

3.正式开赛前禁止开启赛题封条；参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。

4.参赛选手须严格按照题目规定的路径及名称保存文件，并在比赛过程中及时保存文件。

5.工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。

（2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。

6.所有模型及工程图、效果图、动画等由Autodesk Inventor完成；说明文档用Microsoft Word 或Microsoft PowerPoint完成。

参赛选手确认表题目1 订书机订书机是文书工具的一种，它利用细小的金属（即钉书针）把多张纸张或其他物件结合在一起。

订书机如图1-1，根据给出的图纸及要求，完成订书机的建模与表达。

题目1需要提交的文件见表1-1；所有文件须保存在“D: \ 机位号 \ 1-订书机\”；不得为不同类型的文件建立单独的文件夹。

表1-1 题目1需提交的文件图1-1 订书机本题目分为题目2-1和题目2-2两部分。

首先根据给出的图纸及相关要求，完成四轴飞行器的建模与表达；再根据题目中列出的改进需求，进一步完成四轴飞行器的设计改进。

题目2-1 四轴飞行器四轴飞行器如图2-1。

根据给出的图纸及要求，完成四轴飞行器的建模与表达。

需要提交的文件见表2-1。

所有文件须保存在“D: \ 机位号 \ 2-1-四轴飞行器\”；不得为不同类型的文件建立单独的文件夹。
