常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。
2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。
3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。
二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。
2. 有极性电容器：如电解电容器、钽电容器等。
3. 可变电容器：如空气可变电容器、真空可变电容器等。
三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。
常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。
2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。
3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。
四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。
2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。
3. 发光二极管：如普通LED、红外LED等。
五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。
常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。
2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。
3. 达林顿晶体管：具有高放大倍数的晶体管。
六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。
2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。
3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。
七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。
1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。
2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。
3. 压力传感器：用于测量气体或液体的压力。
八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。

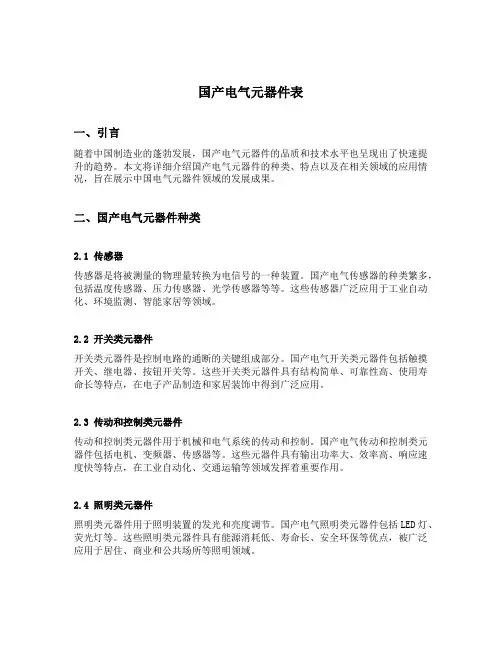

国产电气元器件表一、引言随着中国制造业的蓬勃发展，国产电气元器件的品质和技术水平也呈现出了快速提升的趋势。
本文将详细介绍国产电气元器件的种类、特点以及在相关领域的应用情况，旨在展示中国电气元器件领域的发展成果。
二、国产电气元器件种类2.1 传感器传感器是将被测量的物理量转换为电信号的一种装置。
国产电气传感器的种类繁多，包括温度传感器、压力传感器、光学传感器等等。
这些传感器广泛应用于工业自动化、环境监测、智能家居等领域。
2.2 开关类元器件开关类元器件是控制电路的通断的关键组成部分。
国产电气开关类元器件包括触摸开关、继电器、按钮开关等。
这些开关类元器件具有结构简单、可靠性高、使用寿命长等特点，在电子产品制造和家居装饰中得到广泛应用。
2.3 传动和控制类元器件传动和控制类元器件用于机械和电气系统的传动和控制。
国产电气传动和控制类元器件包括电机、变频器、传感器等。
这些元器件具有输出功率大、效率高、响应速度快等特点，在工业自动化、交通运输等领域发挥着重要作用。
2.4 照明类元器件照明类元器件用于照明装置的发光和亮度调节。
国产电气照明类元器件包括LED灯、荧光灯等。
这些照明类元器件具有能源消耗低、寿命长、安全环保等优点，被广泛应用于居住、商业和公共场所等照明领域。
三、国产电气元器件的特点3.1 技术水平提升国产电气元器件的技术水平不断提升，与国际先进水平逐渐接近甚至超越。
通过自主创新和引进消化吸收再创新的方式，中国企业在电气元器件领域取得了长足进步。
3.2 品质可靠国产电气元器件的品质不断提升，生产工艺和质量管理水平逐步完善。
许多国内企业通过严格的质量控制制度、先进的生产设备和技术，确保产品的可靠性和稳定性。
3.3 价格竞争力与国外品牌相比，国产电气元器件价格更具竞争力。
中国拥有完整的产业链和庞大的市场规模，使得国内企业可以通过规模效应和成本优势，提供具有竞争力的价格。
3.4 定制化服务国产电气元器件企业注重与客户的合作，提供定制化的产品和服务。
常用电气元件及选型依据电气元件是电路中不可缺少的重要组成部分，任何一个电路都需要电气元件来支持其正常工作。
在电子学领域中，电气元件的品种非常多，本文将着重介绍常用的电气元件及其选型依据，以帮助读者更好地了解和应用电气元件。
1. 电阻电阻是电路中最简单的电气元件之一，它是控制电流的流动和电势差的作用。
在一般情况下，电阻的阻值越大，电路中的电流就越小，反之亦然。
电阻的选型主要取决于阻值、功率和精度等因素。
常用的电阻有碳膜电阻、金属膜电阻和金属氧化物膜电阻等。
选型依据1.阻值：根据电路的要求选择合适的阻值，注意单位是欧姆(Ω)；2.功率：根据电路的功率需求选择适当的功率，功率单位是瓦特(W)；3.精度：根据电路的要求选择相应精度，通常用%表示。
2. 电容电容是一种储存电荷的元件，电容器是由导电板、电介质和电极组成的。
电容器极板上积累的电荷量与电容值成正比。
电容的选型主要考虑电容值、承压能力和工作频率等因素。
常用的电容有陶瓷电容器、铝电解电容器和钽电容器等。
选型依据1.电容值：根据电路的要求选择适当的电容值，电容的单位是法拉(F)；2.承压能力：根据电路的电压需求选择电容器的承压能力；3.工作频率：选择合适的电容以确保在电路的工作频率范围内电容器的性能稳定。
3. 电感电感是电流通过时，产生磁场并储存磁能的元器件，通常由线圈和介质材料组成。
电感器的电感值表示单位电流通过时管道内磁通量的变化量。
电感的选型主要考虑电感值、额定电流和电感器材质等因素。
常用的电感有铁氧体电感、有机磁芯电感和铁磁芯电感等。
选型依据1.电感值：根据电路的要求选择适当的电感值，电感的单位是亨利(H)；2.额定电流：根据电路的额定电流选择合适的电感器；3.材质：选择合适的电感器材质，通常分为铁氧体、有机磁芯和铁磁芯。
4. 二极管二极管是一种半导体元器件，可以只允许电流单向通行。
正向电压大于零时，二极管呈导通状态，电流可以通过；反向电压大于反向击穿电压时，二极管呈不导通状态。
电气元器件知识
电气元器件是指在电路中起着特定作用的电子元件，是电路的重要组成部分。
掌握电气元器件知识，不仅是电子工程师和电气工程师的基本素质，也是广大电子爱好者必备的知识。
电气元器件主要包括：电阻、电容、电感、二极管、晶体管、集成电路等。
其中，电阻是阻碍电流流动的元器件，电容是储存电荷的元器件，电感是储存磁能的元器件，二极管是只允许电流单向通过的元器件，晶体管是能放大电信号的元器件，集成电路是由数百万个电子元件组成的微型电路。
在实际应用中，电气元器件的选择和使用非常重要。
不同的电气元器件有不同的特性和参数，如电阻的阻值、电容的电容量、电感的感值、二极管的反向电压、晶体管的增益等等，这些参数都需要根据具体情况进行选择和匹配。
此外，电气元器件也有着广泛的应用领域，如电力系统、通信系统、计算机系统、仪器仪表等。
随着科技的发展，电气元器件的种类和功能也在不断地更新和升级。
总之，掌握电气元器件知识是电子爱好者和电工电气工程师的必备技能，也是实现各种电子设备和系统的基础。
- 1 -。
电气原理图常用的8种电气元件（附实物和电气符号）断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，下面我们以图文的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又分为为自动空气开关、塑壳断路器和框架式断路器等，可手动开关。
框架式断路器又能用启动和分闸线圈远程控制。
断路器主要对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电源电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W 的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
十大最常用电子元器件介绍对于从事电子行业的工程师来说，电子元器件就像人们日常进口的米饭一样，是每天都需要去接触，每天都需要用到的，但其实里面的门门道道很多工程师未必了解。
这里列举出工程师门常用的十大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。
一、电阻作为电子行业的工作者，电阻是无人不知无人不晓的。
它的重要性，毋庸置疑。
人们都说“电阻是所有电子电路中使用最多的元件。
”电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。
电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。
没有电阻或电阻很小的物质称其为电导体，简称导体。
不能形成电流传输的物质称为电绝缘体，简称绝缘体。
在物理学中，用电阻(Resistance)来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同，电阻是导体本身的一种特性。
电阻元件是对电流呈现阻碍作用的耗能元件。
电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472表示47×100Ω(即4.7K);104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)。
2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色/x0.01±10金色/x0.1±5黑色0+0/棕色1x10±1红色2x100±2橙色3x1000/黄色4x10000/绿色5x100000±0.5蓝色6x1000000±0.2紫色7x10000000±0.1灰色8x100000000/白色9x1000000000/。
一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号一．电阻器和电位器1．电阻器和电位器的型号命名方法表1 电阻器型号命名方法例如：(1)精密金属膜电阻器R J 7 3第四局部：序号第三局部：类别〔精密〕第二局部：材料〔金属膜〕第一局部：主称〔电阻器〕(2) 多圈线绕电位器W X D 3第四局部：序号第三局部：类别〔多圈〕第二局部：材料〔线绕〕第一局部：主称〔电位器〕2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
表2 电阻器的功率等级(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
表3 标称值系列表中数值再乘以10n，其中n为正整数或负整数。
(3) 允许误差等级表4 电阻的精度等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示Ω，2K7表示Ω，表５例如：RJ71－－5k1－II允许误差±10%标称阻值Ω)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为Ω，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色〔色环或色点〕标注在它的外外表上。
色标电阻〔色环电阻〕器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。
电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。
电阻器的单位是欧姆（Ω）。
二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。
电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。
电容器的单位是法拉（F）。
三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。
电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。
电感器的单位是亨利（H）。
四、晶体管晶体管是一种放大电流的电子元器件，它的主要作用是放大电流。
晶体管的种类有很多，包括NPN型晶体管、PNP型晶体管、场效应晶体管等。
五、二极管二极管是一种控制电流方向的电子元器件，它的主要作用是控制电流方向。
二极管的种类有很多，包括普通二极管、稳压二极管、发光二极管等。
六、集成电路集成电路是一种集成了多个电子元器件的电子元器件，它的主要作用是完成特定的电子功能。
集成电路的种类有很多，包括数字集成电路、模拟集成电路、混合集成电路等。
常用电子元器件大全一、电阻器电阻器是一种限制电流通过的电子元器件，它的主要作用是限制电路中的电流大小。
电阻器的种类有很多，包括固定电阻器、可变电阻器、热敏电阻器等。
电阻器的单位是欧姆（Ω）。
在实际应用中，电阻器可以用于调节电路的电压、电流，保护电路中的其他元器件，以及作为负载等。
二、电容器电容器是一种存储电荷的电子元器件，它的主要作用是存储电能。
电容器的种类有很多，包括固定电容器、可变电容器、电解电容器等。
电容器的单位是法拉（F）。
在实际应用中，电容器可以用于滤波、耦合、去耦、延时等电路功能。
三、电感器电感器是一种产生电磁场的电子元器件，它的主要作用是产生电磁场。
电感器的种类有很多，包括固定电感器、可变电感器、铁芯电感器等。
电感器的单位是亨利（H）。
在实际应用中，电感器可以用于滤波、振荡、变压器等电路功能。
电子电气元器件说明电子电气元器件是指用于构建电子电气系统或装置的元件，它们是电子电气系统的组成部分，也是构建现代电子电气系统的基石。
在电子设备中，电子电气元器件是实现设备功能必不可少的重要部件。
本文将从电子电气元器件的种类、分类和应用等方面进行说明，以便大家更好地了解电子电气元器件的特点和用途。
一、电子电气元器件种类电子电气元器件的种类繁多，按照不同的分类标准，可以划分为不同的类型。
常见的电子电气元器件种类包括：（一）电源元器件，包括多种功能模块，如整流器、解耦电容器、滤波器、变压器、稳压器等。
（二）电感元器件，包括电磁铁、电感线圈、变压器等。
（三）电容元器件，包括电解电容、多层陶瓷电容等。
（四）电阻元器件，包括普通电阻、开关电阻、可变电阻等。
（五）半导体器件，包括二极管、三极管、场效应管、集成电路等。
（六）光电器件，包括光敏二极管、光电二极管、光电耦合器件等。
（七）射频和微波元器件，包括隔离器、变压器、滤波器等。
（八）电子管器件，包括三极管、四极管、电子管、光电子管等。
以上种类仅为电子电气元器件中部分常用种类，实际上还有很多种类，例如声学元器件、磁性元器件等。
二、电子电气元器件分类电子电气元器件根据其性能特点和应用场景的不同，可以进行不同的分类，例如：（一）主动元器件和被动元器件。
主动元器件能够对电流和电压进行放大、调节、控制等处理，例如晶体管、场效应管、三极管等。
被动元器件只能对电流和电压进行限流和分配，例如电阻、电容、电感等。
（二）输入元器件、输出元器件、处理元器件和存贮元器件。
输入元器件是指将非电信号转换为电信号的器件，例如传感器。
输出元器件是指将电信号转换为非电信号的器件，例如电视机音响。
处理元器件是指通过处理电信号来达到特定的目的，例如中央处理器。
存贮元器件是指存储电信号，例如存储芯片。
（三）基本电路元器件、功能电路元器件和组合电路元器件。
基本电路元器件是指只有一个特定功能的元器件，例如二极管或电阻。
一般电气元器件介绍一、变压器变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈（一次侧），其余的绕组叫次级线圈（二次侧）。
1、电源变压器的特性参数额定功率：在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
额定电压：指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
还有空载电流、空载损耗、效率、绝缘电阻等参数不作详细讨论2、车间一般使用变压器车间采用的变压器的类型比较多，主要有单相380v变成单相100~110V（基本每台设备上都有该类变压器）、单相380v变成单相200~220V（主要使用于C线国产设备）、三相380v 变成三相200V（使用于一些采用200V三相电机的设备，如曲轴AB线无心磨床、偏心磨床、活塞倒角机、选配铆接机等）3、接线方法，下图：输入电源输出电源可选择输出电压可选择输入电压二、开关电源在通常的设备中采用交流电，但在大部分电子设备中都需要使用直流稳压电源。
1、工作原理：下图所示为直流稳压电源的组成框图，实际上它就是表示把交流电转换为直流电的过程。
图中各环节的功能如下：电源变压器：将标准交流电源电压变换为符合整流需要的交流电压（一般为降压）。
整流电路：利用二极管等整流器件的单向导电特性，将交流电压变换为单向脉动电压。
滤波电路：减小整流电压的脉动程度，以适合稳压电路的需要。
稳压电路：在交流电源电压波动或负载变化时，使直流输出电压稳定。
2、一般输入电源为交流单相100V（220V），主要看开关电源标识，也有同时兼容两种电压的开关电源（需作连接跳线处理），而输出电源为直流24V。
替换时主要指标：输入电压、输出电压、定额电流3、线方法，下图：电源指示灯输出调整+24V输出0V输出地线AC100V输入三、继电器1、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
电磁继电器的工作原理和特性：电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、继电器主要产品技术参数额定工作电压：是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
直流电阻：是指继电器中线圈的直流电阻，可以通过万能表测量。
吸合电流：是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
释放电流：是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
触点切换电压和电流：是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
3、触点形式继电器的触点有三种基本形式：动合型：线圈不通电时两触点是断开的，通电后，两个触点就闭合。
动断型：线圈不通电时两触点是闭合的，通电后两个触点就断开。
转换型：这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
这样的触点组称为转换触点。
4、继电器的选用先了解必要的条件：①控制电路的电源电压，能提供的最大电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。
选用继电器时，一般控制电路的电源电压可作为选用的依据。
控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
车间中使用的继电器的电压一般为DC24V或AC100V，触点组有1组、2组及4组，接线编号见继电器上的标注。
四、交流接触器交流接触器是利用电磁力来接通和断开主电路的执行电器。
常用于电动机、电炉等负载的自动控制。
接触器的工作频率可达每小时几百甚至上千次,并可方便地实现远距离控制。
1、工作原理：下图是交流接触器的主要结构图。
为了减小铁心损耗，交流接触器的铁心由硅钢片叠成，并为了消除铁心的颤动和噪音。
在铁心端面的一部分套有短路环。
2、选用交流接触器时，除了必须按负载要求选择主触点组的额定电压、额定电流外，还必须考虑吸引线圈的额定电压及辅助触点的数量和类型。
一般车间使用交流接触器输入电压为AC100V或200V（也有小量DC24V）。
触点有常开式及常闭式两种，替换接线时必须注意。
3、接线方法，下图：控制线路动力输入线路动力输出线路五、热继电器电动机工作时可能会出现短时间的过载。
一般情况下电枢绕组只要不超过其容许温升，就不会产生什么危害。
但长时间过载会导致过热而影响使用寿命。
而常用的空气开关只能用作短路保护。
热继电器就是用来保护电动机使之免受长期过载的危害。
热继电器是利用电流的热效应而动作的。
1、热继电器的结构原理如下图所示。
由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。
当热元件中通过的电流超过其整定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。
触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。
由于双金属片的受热过程需要一定时间，因而在电动机起动或短时过载时,热继电器不会立即动作，从而可避免不必要的停车。
因此，热继电器不能用作短路保护。
如果要热继电器复位，则按下复位按钮即可恢复工作。
热继电器根据热元件的整定电流的大小，有许多规格。
整定电流是指当热元件中通过的电流超过整定值的20%时，热继电器应在20min内动作。
选用时，应根据电动机的额定电流选择具有相应整定电流值的热元件。
2、一般热继电器连接在交流接触器与电动机（水泵）中间，本身自带的常闭信号触点控制交流接触器的动作，另一组常开触点发出工作情况信息到PLC中，假如热继电器跳闸PLC接收信号后发出马达过负荷的报警。
3、接线方法，下图：电流调整动力线路输入动力线路输出复位键控制触点六、漏电开关主要作为人身触电保护之用，也可用来防止设备绝缘损坏，产生接地故障电流而引起的火灾危险。
通常使用在设备的总开关中。
动力输入线路漏电测试按钮手动开关动力输出线路七、空气开关一种电流保护装置，即当电流超过空气开关规格额定值时，开关将跳脱。
空气开关可避免设备内的线路或电子设备线路过电流引起火灾。
开动中的设备空气开关跳闸后绝对不能直接重新连接，要检查后端控制电气元件是否出现故障，排除故障后才能重新连接。
动力输入线路手动开关动力输出线路八、无溶丝开关一种电流保护装置，即当电流超过无溶丝开关的额定值时，BREAKER随即跳脱。
假如超过BRESKER的额定值，会造成设备内的线路或电子设备线路过热引起火灾。
开动中的设备空气开关跳闸后绝对不能直接重新连接，要检查后端控制电气元件是否出现故障，排除故障后才能重新连接。
九、噪声过滤器主要作用是消除供给PLC中的交流电源中高频信号，避免PLC触点的误动作。
附图：输出电源输入电源十、变频器改变电源的固有频率，使所控制的异步电动机转速变化。
（以后再详细介绍）电气部件连接马达的连接：1、空气开关（或无溶丝开关）主动力线路分路到空气开关的输入端，经过空气开关的控制，输出端直接连到交接触器的输入触点中，主要起过电流保护。
2、交流接触器：线圈电压为DC24V及AC100V的交流接触器主要控制电源由PLC输出提供开关信号，由PLC处理完了的输出信号直接连接到热继电器的常闭信号触点（主要作用是当热继电器保护动作时，交流接触器立即断开），常闭信号触点输出到交流接触器线圈的一端，交流接触器线圈的另一端为PLC输出组公共线的另一相。
当PLC有输出信号时两相形成工作回路，线圈动作使触点改变现有状态，PLC输出信号停止时工作回路断开触点复位。
动力线路主要从空气开关的输出得到，通过交流接触器的触点控制开关。
3、热继电器从交流接触器输出的动力线路直接连接到热继电器输入端口中，而热继电器输出端口通过电源线与马达相连。
热继电器的控制线路为一组常开触点与一组常闭触点，常开触点负责提供热继电器有否跳闸的信号到PLC的输入组件中，通过PLC处理产生“马达过负荷”的输出信号。
而常闭触点则是控制交流接触器的工作，当热继电器跳闸后自动切断通入交流接触器的控制电源使马达停止。
4、马达热继电器的动力输出线路直接接到马达的线圈触点中，更换时注意马达的相位变化会造成转动方向的变化。
注：`1、若马达需变速功能时，必须配备变频器，则交流接触器与热继电器可以不用安装，因变频器内部自身带有两者的相当功能。
2、电动机类的连接都可以按上述方法实施。
PLC 输入组件DC热继电器常开触点电磁阀的连接成长快乐学习小组教材——一般电气元件介绍及连接通常使用的AC100V的电磁阀电源是直接从PLC输出组件（AC100V）中的触点及与输出组件公共线的另一相组成。
通过控制PLC输出触点的开关来控制电磁阀的动作。
但有个别设备（如曲轴无心磨床）PLC输出组件只有DC24V，则连接AC100V的电磁阀时需要借助中间继电器完成。
第11 页共11 页。
