配合比设计说明

C30 一般混凝土配合比设计说明书路桥建设（）试验检测有限企业广西贵隆高速公路C01 标工地试验室.C30 混凝土配合比设计说明书一、设计依照1、图纸设计2、《公路桥涵施工技术规》JTG/T F50-20113、《一般混泥土配合比设计规程》JGJ 55-20114、《公路工程水泥及水泥混凝土试验规程》JTG E30-20055、《公路工程集料试验规程》JTG E42-2005二、设计说明1、工程概略：广西贵港至隆安高速公路C01 标。

2、技术要求：设计强度等级30.0MPa ，混凝土坍落度为160～200mm 。

3、使用部位：桥梁、路基、防备工程三、原资料采纳水泥：广西华润红水河水泥有限企业，P.O 42.5 。

粉煤灰：广西港桥水泥有限企业，F-II。

掺量占胶材用量的20% 。

细集料：宾阳县邹圩镇弄梯山石场，体制砂，中砂II 区。

粗集料：宾阳县邹圩镇弄梯山石场，规格（5-31.5 ）mm （5-10： 10-20：16-31.5=20%:50%:30%掺配）。

外加剂：科之杰新资料企业有限企业， HPWR-S 型，聚羧酸高性能减水剂（标准型），掺量占胶材用量的0.8% 。

水：黎塘镇，拌和用水。

四、混凝土配合比设计计算1、初步配合比计算.（1）计算配制强度（ fcu，o ）依据《一般混泥土配合比设计规程》JGJ 55-2011查得标准差取fcu,0 ≥fcu,k+1.645 σ=30+1.645 ×=38.2 MPa（ 2）计算水胶比（ W/B ）依据《一般混泥土配合比设计规程》 JGJ 55-2011查得α a=0.53 ，α b=0.20 ，水泥强度等级的富饶系数取 1.16,粉煤灰影响系数和粒化高炉矿渣粉影响系数分别取γγf、W/B= αa×fb/(fcu,o+ αa×α b×fb)=0.53 ×（42.5 ××0.85 ×）/（38.2+0.53 × 0.20 × 42.5 ×××）依据现场施工和资料的特别性选用水胶比 W/B=0.41 ，切合持久性要求。

C30混凝土配合比设计说明一、使用部位西固黄河大桥C30桩基等二、技术指标1、强度等级：C30，配制强度：≥38.2MPa；2、坍落度要求：180～220mm。

三、设计依据标准代号标准名称JTG/T F50-2011《公路桥涵施工技术规范》JTG E30-2005《公路工程水泥及水泥混凝土试验规程》JGJ 55-2011《普通混凝土配合比设计规程》GB/T 50080-2002《普通混凝土拌合物性能试验方法标准》GB/T 50081-2002《普通混凝土力学性能试验方法标准》四、原材料技术标准材料技术标准水泥GB 175-2007、JTG/T F50-2011粉煤灰GB/T 1596-2005、JTG/T F50-2011细骨料JTG E42-2005、JTG/T F50-2011粗骨料JTG E42-2005、JTG/T F50-2011水JGJ 63—2006外加剂GB 8076-2008、JTG/T F50-2011五、混凝土配合比设计参数设计参数依据要求最大水胶比JTG/T F50-2011表6.8.3 ≤0.55最小胶凝材料用量（kg/m3）JTG/T F50-2011表6.8.3 ≥275坍落度（mm）JTG/T F50-2011中6.8.2 180～220氯离子总含量（%）JTG/T F50-2011表6.8.3 ≤0.30%B(B为胶材用量) 总碱含量（kg/m3）JTG/T F50-2011中6.8.5 ≤3.0六、所用原材料水泥产地永登祁连山水泥有限公司品种/强度等级P·O 42.528d抗折/抗压强度(Mpa)7.3/43.5细骨料产地永登县红裕砂厂规格/细度模数Ⅱ区中砂/2.69含泥量/泥块含量（%） 2.6/0.6粗骨料产地/种类永靖康庄砂石料有限公司/碎石压碎值/针片状15.3/7.3规格（粒径）（5～31.5）mm（5～10）mm（10～20）mm（16～31.5）mm 掺配比例（%）106030水来源黄河水减水剂产地上海逸春建材科技有限公司种类聚羧酸高性能减水剂（SX-C18 缓凝型）掺量（%）0.9粉煤灰产地甘肃华唐电力投资集团有限公司景泰分公司种类 F类I级掺量（%）30七、配合比计算1、计算配制强度根据JGJ 55-2011《普通混凝土配合比设计规程》，混凝土配制强度采用下式计算：f cu,o≥（f cu,k+1.645σ） =（30+1.645×5.0） =38.2 MPa式中：f cu,0 —混凝土配制强度（MPa）；f cu,k—混凝土立方体抗压强度标准值（MPa）；σ—混凝土强度标准差（MPa），经查JTG/T F50-2011附录B2表，σ取5.0 。

砼配合比设计说明书砼设计标号: C30水下一、设计依据：1、中华人民共和国行业标准《普通混凝土配合比设计规程》（JGJ55—2011）2、中华人民共和国行业标准《公路桥涵施工技术规范》（JTG/T F50—2011）3、中华人民共和国行业标准《通用硅酸盐水泥标准》（GB175-2007）4、中华人民共和国行业标准《公路工程集料试验规程》(JTG E42-2005)5、中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）6、中华人民共和国行业标准《混凝土外加剂应用规范》（GB 50119）7、中华人民共和国行业标准《用于水泥和混凝土中的粉煤灰》）（GB／T1596-2005）8、施工图纸二、设计要求：设计强度等级为C30，坍落度180-220mm。

使用部位：桥梁桩基使用原材料为：水泥：湖南韶峰水泥有限公司生产韶峰牌（）砂：株洲市王十万砂场河砂,细度模数为，属中砂，含泥量 %，表观密度：cm3碎石：湘乡市棋梓桥水泥厂碎石场;表观密度为cm3；掺配比例，（mm）：~19（mm）:（mm）=30%:50%:20%水：饮用水粉煤灰：涟源市渡头塘华润电力公司粉煤灰，Ⅱ级粉煤灰，掺量为胶凝材料用量的18%外加剂：湖南永利外加剂有限公司YL-C聚羧酸高性能减水剂，掺量为胶凝材料用量的%。

制作与养生的方法把用于砼配制的各原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，用人工成型，拌合物分层厚度大致相等的两层装入试模，每层插捣25次。

二十四小时后拆模，再放入标准恒温恒湿养护室里进行养生。

三、配合比参数的初步确定1、确定试配强度根据设计规程可知，σ=，试配强度fcu,ο=2、计算水灰比W/B=（f cu，0+），式中：粗集料采用碎石取a a=，a b=，水泥富于系数γc=，f ce=*=,粉煤灰掺量为水泥比例18%，查出r f=f b=r f*f ce=*=由W/B= /（f cu，0+）得出ω/c=根据《公路桥涵施工技术规范》要求，水灰比取ω/c=，符合耐久性要求。

水稳底基层目标配合比设计说明一、引言在水稳底工程中，基层是承载地表负荷的部分，其设计对于工程的稳定性和持久性具有重要的影响。

为了确保基层的正常工作，需要进行目标配合比设计，即通过合理控制水泥、砂、碎石等材料比例，来获得所需的强度和稳定性。

本文将针对水稳底基层目标配合比设计进行详细说明。

二、目标配合比设计方法目标配合比设计是指根据工程要求和材料性能，确定不同材料的比例以及添加剂的使用量，以达到所需的水稳底基层强度和稳定性。

在设计配合比时，需要考虑以下几个方面：1.工程要求：根据工程的用途和负荷要求，确定基层的抗压强度、稳定性要求等。

不同工程的要求不同，应根据具体情况确定。

2.材料性能：水泥、砂、碎石等材料具有不同的物理和化学性质，包括颗粒形状、粒度分布、均匀系数等。

通过对材料性能的了解，可以合理地配置不同材料的比例。

3.添加剂的选择和使用量：添加剂可以改善水泥基材料的性能，如提高强度、改善抗裂性能等。

在配合比设计中，应根据实际需要选择合适的添加剂，并确定其使用量。

4.施工条件：包括温度、湿度、施工压实方式等因素。

这些因素会对基层强度和稳定性产生影响，应在设计中予以考虑。

基于以上考虑，可以采用经验法、试验法和理论计算法等方法进行目标配合比设计。

其中，试验法是较为常用的方法，可以通过实验室试验来确定不同材料的理论最佳配合比。

在试验中，可以根据实际情况和工程要求调整材料比例，直至获得满足要求的配合比。

三、目标配合比设计的步骤1.确定工程要求：根据工程的用途和负荷要求，确定基层的抗压强度、稳定性要求等。

2.选择材料：根据材料的性能和工程要求，选择合适的水泥、砂和碎石等材料，并了解其物理和化学性质。

3.进行试验：根据选定的材料，在实验室中进行试验，确定不同材料的理论最佳配合比，并考虑添加剂的使用量。

4.优化配合比：根据试验结果，对配合比进行优化调整，以满足工程要求。

5.验证试验：在确定配合比后，进行验证试验，以确保所得到的配合比具有良好的性能和稳定性。

设计报告首页1 概述受xxxx路桥工程有限公司委托，xxxx有限公司承担xxxx段新建工程xxxx 合同段xx标AC-20目标配合比设计。

本次AC-20沥青混合料室内配合比设计参考施工图设计文件并依据我国《公路沥青路面施工技术规范》（JTG F40-2004，以下简称“规范”）和《公路工程沥青及沥青混合料试验规程》（JTG E20-2011，以下简称“规程”）的要求进行了沥青混合料目标配合比设计。

2 材料依据设计要求，进行了集料性质试验（试验结果见表2-1）、矿粉性质试验（试验结果见表2-2）、各种矿料外观质量照片如图2-1、70号道路石油沥青试验（试验结果见表2-3）。

表2-2 矿粉性质试验结果汇总表1#料 2#料3#料4#料矿粉图2-1集料外观质量照检测项目单位试验值技术要求试验规程针入度（25℃，100g，5S）0.1mm 71 60-80 T0604-2011 延度（5cm/min，15℃）cm ＞100 ≮100 T0605-2011 软化点℃51.5 ≮46 T0606-2011 25℃时的相对密度— 1.027 —T0603-2011 3 设计级配选择3.1 初选级配依据设计方法，在选择集料结构时，以4.75mm通过率为关键性筛孔，选用粗、中、细三个级配，选择三个级配的初试沥青用量，制作马歇尔试件，根据试验结果计算出这三个级配的沥青混合料的空隙率（VV）、矿料间隙率（VMA）、沥青饱和度（VFA）、稳定度、流值等体积指标和力学指标。

AC-20沥青混合料矿料级配范围见表3-1，各种集料的筛分试验结果、三种试验级配的矿料比例及三种试验级配各筛孔尺寸矿料通过率明细见表3-2，三种试验级配曲线见图3-1。

表3-1 AC-20沥青混合料矿料级配范围图3-1 三种试验级配曲线3.2 试验级配的评价根据初始沥青用量4.2％进行室内拌和三种级配。

采用马歇尔成型试件方法，成型试件温度145℃。

初始沥青用量三种试验级配马歇尔试验结果汇总于表3-3。

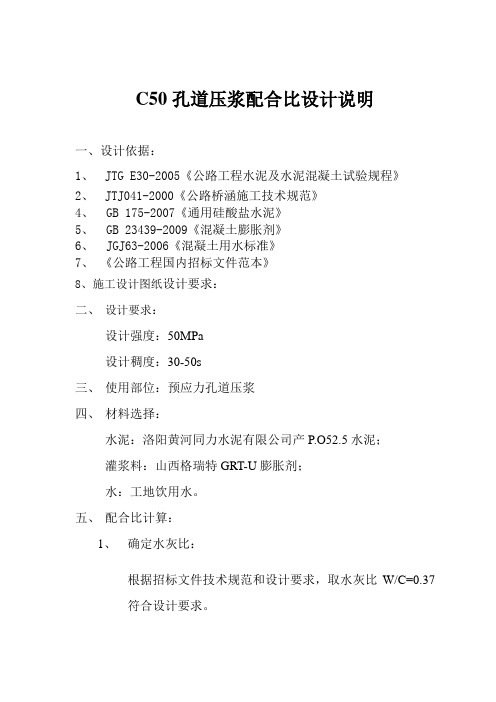

C50孔道压浆配合比设计说明一、设计依据：1、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》2、JTJ041-2000《公路桥涵施工技术规范》4、 GB 175-2007《通用硅酸盐水泥》5、 GB 23439-2009《混凝土膨胀剂》6、 JGJ63-2006《混凝土用水标准》7、《公路工程国内招标文件范本》8、施工设计图纸设计要求：二、设计要求：设计强度：50MPa设计稠度：30-50s三、使用部位：预应力孔道压浆四、材料选择：水泥：洛阳黄河同力水泥有限公司产P.O52.5水泥；灌浆料：山西格瑞特GRT-U膨胀剂；水：工地饮用水。

五、配合比计算：1、确定水灰比：根据招标文件技术规范和设计要求，取水灰比W/C=0.37符合设计要求。

2、灌浆料掺量按水泥用量的10%掺加，3、计算每立方米水泥浆中各种材料用量：假定水泥浆容重为1950 kg/m3，按公式计水÷水泥＝0.37灌浆料÷水泥=0.10水泥+水+灌浆料=1950计算得：水泥=1293kg/m3，水=486kg/m3, 灌浆料=129.3kg/m3即得室内理论配合比水泥：水：灌浆料=1293：486：129.3六、试拌调整：1、按计算的配合比进行试拌，测定浆体拌和物的容重、净浆稠度、3h和24h泌水率和膨胀率，各项指标均满足设计要求，不需要进行调整。

2、制件测水泥浆的7d和28d抗压强度，满足设计要求七、推荐配合比：根据测得的水泥浆拌和物各项性能指标、试件28天抗压强度，拟采用如下净浆配合比：水泥：水：灌浆料：阻锈剂=1293：486：129.3=1：0.37：0.10其各项技术指标均符合规范及设计要求。

采用以上水灰比成型两组试件.测得其抗压强度如下:本单位拟采用0.37水灰比作为M50预制梁、现浇梁孔道真空压浆用水泥浆配合比。

C30F250胸墙、护轮坎、扭王块混凝土配合比设计说明书一、设计依据：1、施工图纸2、普通砼配合比设计规范JGJ55-20113、水运工程混凝土施工技术规范JTS202-2011二、设计要求：设计强度等级30MPa设计坍落度140--160 mm三、原材料1、水泥：P.O42.5 产地：日照山水厂牌：日照山水水泥表观密度：3100kg/m32、碎石：5-31.5mm连续级配（5-16mm60%；16-31.5mm40%：）产地: 日照五莲表观密度：2700 kg/m33、砂：中砂产地: 胶南吉利河砂表观密度：2570kg/m34、水：当地饮用水5、引气减水剂GX-N1 厂家: 日照广信建材建材有限公司6、磨细粒化高炉矿渣粉S95级厂家：日照钢厂四.、计算：（1）确定混凝土配制强度. 由规范JTS202-2011知标准差σ=4.5f cu,o=f cu,k+1.645σ = 37.4 MPa（2）f b= r s*f ce根据胶凝材料掺量及水泥28d平均强度取r s=1.0，f ce=45 则f b=1.0*45=45；由表查得a a=0.53, a b=0.20,计算水灰比W/C=a a* f b /（a a a b f ce+ f cu,o）=0.57根据耐久性及施工经验选取水灰比为：0.42（3）根据施工工艺及运送条件，选用混凝土坍落度为140—160mm，碎石最大粒径为31.5mm，同时因采用引气减水剂，经过试拌调整掺量为1.8%，用水量可减少至175kg/m3。

（4）选用砂率根据规范JGJ55-2011要求及施工需要砂率选取42%。

（5）确定胶凝材料用量由混凝土单位用水量和水灰比计算混凝土单位用灰量m co=417kg/m3（6）计算粗、细集料单位用量采用绝对体积法A取5V=1000(1-0.01A)-W w/ρW-m B /ρ B （1）W S=VγρS （2）W G= V(1-γ)ρG （3）由公式（1）（2）(3)解得m so=691kg/m3 m go=1002kg/m3采用磨细粒化高炉矿渣粉和粉煤灰双掺法调整配合比：磨细粒化高炉矿渣粉掺加30%，水泥用量为m co=292 kg/m3 矿渣粉用量为KF=125 kg/m3 则配合比为C：KF：S：G：W：M外=292：125：691：1002：175：7.51(7) 按基准配合比分别增加和减小0.03的水灰比，则按同样的计算方法可得下表数据：水灰比水泥kg/m3矿粉kg/m3砂kg/m3碎石kg/m3水kg/m3引气减水剂kg/m35-16mm 16-31.5mm0.45 272 117 702 581 388 175 7.000.42 292 125 691 601 401 175 7.510.39 314 135 679 563 375 175 8.08五、强度复核水灰比坍落度（cm）砼容重（kg/m3）7天强度28天强度KN Mpa 平均值KN Mpa 平均值0.45 16 2240 625.57 27.828.1785.27 34.935.0 641.25 28.5 792.04 35.2632.26 28.1 785.29 34.90.42 15 2290 747.07 33.232.9893.27 39.739.7 735.77 32.7 882.07 39.2740.26 32.9 904.55 40.20.39 14 2250 830.25 36.937.41003.5 44.649.2 839.27 37.3 983.29 43.7852.77 37.9 987.75 43.9六、配合比选择：根据试拌结果考虑经济合理性，选用水灰比为0.42的配比做为施工配比：每方混凝土各材料用量为：水泥292 kg/m3，矿粉125 kg/m3，砂691kg/m3，石子1002 kg/m3，水175 kg/m3，引气减水剂7.51kg/m3。

C40普通混凝土配合比设计说明一、设计依据：JTJ041-2000、JGJ55-2000、GB/T1596-2005二、原材料：1、水泥：赤峰远航水泥有限责任公司P.O42.52、砂：白音青格勒砂场中砂3、石：宇厦石料厂4.75-9.5mm:30% .9.5-19mm:70%4、水：饮用水5、粉煤灰：蓝旗电厂6、减水剂：天津市雍阳减水剂厂三、1、使用部位：波形护栏基座.防撞墙.封头.垫石.盖梁.挡块2、设计坍落度：90-110mm四、配合比设计：1、确定配制强度：fcu,o=fcu,k+1.645σ=40+1.645*6=49.9MPa2、计算水灰比（W/C）：水泥强度：fce = 42.5*1.00= 42.5MPaW/C=(Aa.fce)/(fcu,o+Aa.Ab.fce)=(0.46*42.5)/(49.9+0.46*0.07*42.5)=0.38按耐久性校正水灰比，查JTJ55-2000表 4.0.4允许最大水灰比0.55,取水灰比为0.40；3、选定单位用水量（m wO):根据二.3，三.2和JGJ55-2000表4.0.1-2选定用水量210kg/m3加0.6%高效减水剂（减水率20%），则加过减水剂之后用水量为168 kg/m34、计算单位水泥用量(m C o):m C o = m w o/(w/c) = 168/0.40=420kg/m3按耐久性校正单位水泥用量查JGJ55-2000表4.0.4允许最小水泥用量300kg/m3采用计算用量420kg/m3; 根据上级文件要求，并依据《用于水泥混凝土中的粉煤灰》GB/T1596-2005的规定，选取粉煤灰的替代水泥的用量为10%，则选定的配合比中水泥被粉煤灰等量取代10%，即粉煤灰的用量为42kg/ m3水泥的用量为378kg/ m3。

5、选定砂率（Bs）：根据二.3、四.2查JGJ55-2000表4.0.2选定砂率40%；6、计算砂石材料用量：假定水泥砼毛体积密度为2450kg/m3m S o =（2400-m C o-m w o)Bs=(2450-420-168)*39%=745kg/m3m G o =2450-420-168-745=1117kg/m3初步配合比为：m C o：m W o：m S o：m G o = 420：168：745：1117试拌15L测定坍落度为100mm粘聚性保水性良好,满足施工和易性要求。

C40混凝土配合比设计说明一、设计要素1.设计依据：《铁路混凝土结构耐久性设计规范》 TB 10005-2010《铁路混凝土工程施工质量验收标准》 TB 10424-2010《普通混凝土配合比设计规程》 JGJ 55-2011《普通混凝土力学性能试验方法标准》 GB/T 50081-2002《普通混凝土拌合物性能试验方法标准》 GB/T 50080-2002《普通混凝土长期性能和耐久性能试验方法标准》 GB/T 50082-2009《铁路混凝土》 TB/T 3275-2011；图纸及相关设计规范2.设计技术指标及要求1)设计强度等级C402)设计所处环境等级为：L1、Y2、H1、Y1，设计年限：100年；3)设计坍落度160～200mm4)最大水胶比和最小胶凝材料用量分别为：0.45，320kg/m35)56d电通量：〈1200C6)56d氯离子扩散系数：D RCM≤7×1012m2/S；7)混凝土含气量：≥4.0%；8)56d抗硫酸盐结晶破坏等级：≥KS150；9)56d抗蚀系数：≥0.80；10)56d气泡间距系数（μm）<3003.原材料使用情况：水泥：天瑞集团许昌水泥有限公司低碱P．O42.5；砂：信阳罗山县河砂、中砂碎石：河南皓龙、由（5～16mm、16～25mm）按60%：40%掺配5～25mm连续级配碎石；粉煤灰：许昌龙岗发电有限责任公司F类粉煤灰（掺量：20%）；减水剂：四川银凯聚羧酸高性能减水剂（掺量为胶凝材料总质量的1.0%）；引气剂：四川银凯引气剂（掺量为减水剂质量的1.0%，为便于现场施工拌合计量方便，其掺量可以按《铁路混凝土工程施工质量验收标准》TB10424-2010条文说明6.2.6条执行）；水：地下水；4.拟用工程部位：承台、墩台身、底座板、道床板、桥涵附属。

二、配合比设计过程1)参照《普通混凝土配合比设计规程》JGJ55-2011和《铁路混凝土工程施工质量验收标准》TB 10424-2010的设计方法，确定基准配合比见表1：表1 C40混凝土配合比单位：kg/m32)通过对基准配合比的水胶比增、减0.02进行计算，得出相应配合比见表2表2 调整水胶比后C40混凝土配合比单位：kg/m3行调整。

C30防水混凝土配合比设计（含计算过程）C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。

砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。

碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。

水：地下饮用水。

二、配合比设计（假定容重法）1.假定C30防水混凝土容重为2400kg/ m3。

2.确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3.计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。

4.确定用水量：根据坍落度要求30mm-50mm，碎石最大粒径为40mm，选定混凝土用水量W0=190kg/m3。

5.确定水泥用量：C0= W0/（W/C）=190/0.50=380190kg/m36.计算砂率SP=K（PS×Ng）/（PS×Ng+Pg）×100%=33%根据坍落度，取SP=38%........C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。

砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。

碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。

水：地下饮用水。

二、配合比设计（假定容重法）1. 假定C30防水混凝土容重为2400kg/ m3。

2. 确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3. 计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。
