【高速公路】路基工程C20普通混凝土配合比设计说明书

C20水泥混凝土配合比设计说明一、设计依据1. XX高速公路设计文件及图纸；2.《公路桥涵施工技术规范》（JTG/T F50-2011）；3.《普通混凝土配合比设计规程》（JGJ 55-2011）；4.《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）；5.《公路工程集料试验规程》（JTG E42-2005）；6.《XX高速高性能混凝土施工指导意见》。

二、设计要求1. 混凝土强度等级为C20，拟用于路基防护预制块及路基防护等部位；2. 根据施工工艺要求坍落度选用为200±20mm，扩展度为400~600mm，流出时间不大于20s；3. 混凝土的抗冻耐久性指数为60%，28d电通量不超过1500c；4. 混凝土的最大水胶比不超过0.55，每方胶凝材料总量不大于450kg，不小于280kg；5. 矿物微细粉在胶凝材料总量中的最大比例应符合下列要求：粉煤灰≤25%，磨细矿渣粉≤40%，复合微细粉≤40%；6. 氯离子含量不应超过胶凝材料总重的0.06％，碱含量以其中的可溶性碱计算不宜超过3.0kg/m3；7. 混凝土用水量不宜超过175 kg/m3，否则应通过调整外加剂掺量、换用质量更好的粗细骨料等措施加以解决。

三、原材料情况1. 水泥：邯郸市金隅太行山水泥有限公司P.O 42.5水泥；2. 细骨料：采用河北邢台砂场生产的中砂，细度模数为2.70；3. 粗骨料：采用武安白沙石场5-20mm连续级配的碎石（掺配比例：5-10mm 40%，10-20mm60%）；4. 掺合料：采用邯峰电厂I级粉煤灰；5. 外加剂：采用北京市世纪海马公司生产的HM-SP聚羧酸系缓凝型高效减水剂；6. 水：采用当地饮用水。

上述原材料均从S3标搅拌站料场取样。

四、设计步骤1. 确定试配强度（ƒcu,o）ƒcu,o=ƒcu,k+1.645σ= 20+1.645×4.0=26.6(MPa)2. 计算水胶比(W/B)W/B=a a×gf b/f cu，0+a a×a b×g×gf b=0.53×42.5×1.16/26.6+0.53×0.2×42.5×1.16=0.82综合考虑耐久性以及掺加粉煤灰、矿渣粉掺合料，取W/B=0.40。

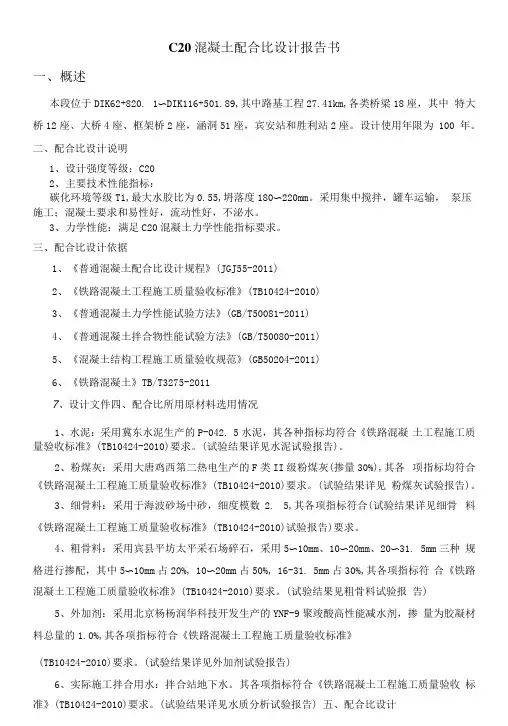

C20混凝土配合比设计报告书一、概述本段位于DIK62+820. 1〜DIK116+501.89,其中路基工程27.41km,各类桥梁18座，其中特大桥12座、大桥4座、框架桥2座，涵洞51座，宾安站和胜利站2座。

设计使用年限为 100 年。

二、配合比设计说明1、设计强度等级：C202、主要技术性能指标：碳化环境等级T1,最大水胶比为0.55,坍落度180〜220mm。

采用集中搅拌，罐车运输，泵压施工；混凝土要求和易性好，流动性好，不泌水。

3、力学性能：满足C20混凝土力学性能指标要求。

三、配合比设计依据1、《普通混凝土配合比设计规程》(JGJ55-2011)2、《铁路混凝土工程施工质量验收标准》(TB10424-2010)3、《普通混凝土力学性能试验方法》(GB/T50081-2011)4、《普通混凝土拌合物性能试验方法》(GB/T50080-2011)5、《混凝土结构工程施工质量验收规范》(GB50204-2011)6、《铁路混凝土》TB/T3275-20117、设计文件四、配合比所用原材料选用情况1、水泥：采用冀东水泥生产的P-042. 5水泥，其各种指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

(试验结果详见水泥试验报告)。

2、粉煤灰：采用大唐鸡西第二热电生产的F类II级粉煤灰(掺量30%),其各项指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

(试验结果详见粉煤灰试验报告)。

3、细骨料：采用于海波砂场中砂，细度模数2. 5,其各项指标符合(试验结果详见细骨料《铁路混凝土工程施工质量验收标准》(TB10424-2010)试验报告)要求。

4、粗骨料：采用宾县平坊太平采石场碎石，采用5〜10mm、10〜20mm、20〜31. 5mm三种规格进行掺配，其中5〜10mm占20%, 10〜20mm占50%, 16-31. 5mm占30%,其各项指标符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

C20砼配合比设计说明一、设计依据：1、JTJ041-2000《公路桥涵施工技术规范》2、JGJ55-2000《普通混凝土配合比设计规程》二、原材料：1、水泥：阿克苏天山多浪水泥厂P.O42.52、砂：K1494+600右300米料场中砂3、卵石：K1494+600右300米料场5-40mm（5-20mm:20-40mm=60：40）4、水：饮用水三、基本情况：1、使用部位：锥坡及基础2、设计坍落度：55-70 mm四、配合比设计：1、确定配制强度：fcu，o＝fcu，k+1.645σ＝20+1.645*5＝28.2Mpa2、计算水灰比（W/C）：水泥强度：fce＝42.5*1.0＝42.5MpaW/C＝（a a.fce）/(fcu,o+a a.a b.fce)＝(0.48*42.5)/(28.2+0.48*0.33*42.5) ＝0.58，根据JGJ55-2000表4.0.4最大水灰比不应大于0.55采用计算水灰比0.48。

3、选定单位用水量（m w o）：根据二.3,三.2和JGJ55-2000、4.0.1选定用水量为160kg/m3；4、计算单位水泥用量（m c o）：m c o＝m w o/（W/C）＝160/0.48=333kg/m35、选定砂率（Bs）：根据二.3、四.2和JGJ55-2000表4.0.2选定砂率为35%；6、计算砂石材料用量：假定水泥砼毛体积密度为2400M s o＝（2400- m c o- m w o）Bs＝（2400-333-160）*35%＝667kg/m3M G o＝2400-333-160-667＝1240m w o：m c o：M s o：M G o=160：333：667：12407、确定基准配合比：经试拌30L测得其坍落度为100mm，坍落度偏大，减少3%的水泥浆，保持水灰比不变，单位用水量变为160/（1+3%）=155kg/m3，水泥用量变为：333/（1+3%）=323kg/m3，测得坍落度为60mm ，粘聚性保水性良好,满足设计要求。

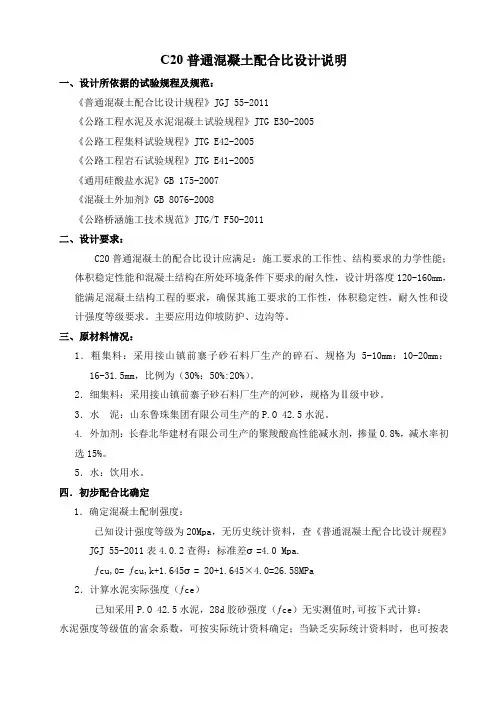

C20普通混凝土配合比设计说明一、设计所依据的试验规程及规范：《普通混凝土配合比设计规程》JGJ 55-2011《公路工程水泥及水泥混凝土试验规程》JTG E30-2005《公路工程集料试验规程》JTG E42-2005《公路工程岩石试验规程》JTG E41-2005《通用硅酸盐水泥》GB 175-2007《混凝土外加剂》GB 8076-2008《公路桥涵施工技术规范》JTG/T F50-2011二、设计要求：C20普通混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能；体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度120-160mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。

主要应用边仰坡防护、边沟等。

三、原材料情况：1．粗集料：采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。

2．细集料：采用接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。

3．水泥：山东鲁珠集团有限公司生产的P.O 42.5水泥。

4. 外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量0.8%，减水率初选15%。

5．水：饮用水。

四．初步配合比确定1．确定混凝土配制强度：已知设计强度等级为20Mpa，无历史统计资料，查《普通混凝土配合比设计规程》JGJ 55-2011表4.0.2查得：标准差σ=4.0 Mpa.ƒcu,0= ƒcu,k+1.645σ= 20+1.645×4.0=26.58MPa2．计算水泥实际强度（ƒce）已知采用P.O 42.5水泥，28d胶砂强度（ƒce）无实测值时,可按下式计算：水泥强度等级值的富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表5.1.4选用42.5水泥γc=1.16。

ƒce =γ c ƒce.g=1.16×42.5=49.3MPa3．计算水胶比（W/B ）：查《普通混凝土配合比设计规程》JGJ 55-2011表5.1.2回归系数a α=0.53, b α=0.2082.049.3×0.20×53.058.2649.3×53.0/0,=+=⨯⨯+⨯=b b a cu b a f f f B W ααα混凝土所处潮湿环境，查《普通混凝土配合比设计规程》JGJ 55-2011表3.0.4允许最大水胶比为0.60符合耐久性要求；依据强度和耐久性要求设定水胶比，根据经验最佳水胶比选取0.55。

C20普通混凝土配合比设计一、设计说明：设计混凝土拟定使用部位：混凝土路（无减水剂，掺合料）坍落度选择90-130 mm。

二、设计依据：《普通混凝土配合比设计规程》JGJ55-2011《混凝土用水标准》JGJ63-2006三、原材料选定：1、大田红狮水泥 P.O42.5R2、大田吴山砂场河砂（中砂）3、大田梨子坑碎石场4.75-31.5碎石4、饮用水四、配合比设计：1、配制强度Fcu,0=20.0+1.645×4.0=26.6Mpa2．计算基准水胶比：W/B=(a a×f b)/ (f cu,o+ a a×a b×f b) =(a a×f ce)/ (f cu,o+ a a×a b×f ce) 根据碎石施工工艺a a和a b的回归系数为：a a=0.53 a b=0.20 水泥富余系数为：r c=1.16 f ce,g—水泥强度等级值为：42.5水泥28天抗压强度实测值f ce = r c×f ce,g=1.16×42.5=49.3 MpaW/C=（0.53×49.3）/（26.6+0.53×0.20×49.3）=0.823、水用量①75-90mm坍落度取205Kg，以90mm坍落度为基础，按坍落度每增大20mm用水量增加5Kg，计算出未掺外加剂时的混凝土用水量：205+（130-90）×5/20=215 Kg4、水胶比及水泥用量按照JGJ55－2011《普通混凝土配合比设计规程》，为满足混凝土耐久性以及施工和易性，选用水胶比0.63水泥用量Mc0=215/0.63=341 Kg5、砂率取38%7、粗集料和细集料用量的确定按照重量法，假定拌和物表观密度为2400Kg/m3混凝土拌和物计算：341+ Ms0+ Mg0+215=2400Kg（Ms0-细集料质量，Mg0-粗集料质量）Ms0/( Ms0+ Mg0)*100%=38%Ms0=701KgMg0=1143Kg8、初步配合比材料名称水泥细集料粗集料水1m3混凝土材料3417011143215用量（Kg）配合比 1.00 2.06 3.350.63通过试配坍落度达不到设计要求，水胶比不变增加水和水泥用量：材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量（Kg）配合比 1.00 2.03 3.310.63通过适配坍落度达到105mm，黏聚性良好遂得出基准配合比：材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量（Kg）配合比 1.00 2.03 3.310.639、配合比调整①、水胶比增加0.05 ，取0.68；砂率增加1%，取39%材料名称水泥细集料粗集料水1m3混凝土材料用量（Kg）3197271137217配合比 1.00 2.28 3.560.68②、水胶比减少0.05 ，取0.58；砂率减少1%，取37%材料名称水泥细集料粗集料水1m3混凝土材料3746691140217用量（Kg）配合比 1.00 1.79 3.050.5810、试验室配合比以上三个不同配合比进行抗压强度试验，结果如下：①水胶比0.63，砂率38%，7d砼抗压强度22.9Mpa,28d砼抗压强度27.5 Mpa。

C20混凝土配合比设计说明书一、用途：帽石、隔水墙、八字墙、涵身基础等。

二、依据标准：1.公路工程水泥及水泥混凝土试验规程《JTG E30-2005》2.公路工程集料试验规程《JTG E40-2005》3.普通混凝土配合比设计规程《JGJ 55-2011》4.公路桥涵施工技术规范《JTG/TF5 0-2011》三、原材料1.水泥采用广东省英德海螺水泥有限公司生产的“海螺牌”P.O42.5普通硅酸盐水泥，具体性能指标如下：2.砂为北江砂场的河砂，具体性能指标如下：①②级配3.碎石采用贵田碎石厂生产的16-31.5mm、10-20mm及5-10mm三种规格的碎石按16-31.5mm：10-20mm：5-10mm=20:60:20的比例掺配，具体指标如下：①5-31.5㎜碎石性能指标②级配按16-31.5mm：10-20mm：5-10mm=20:60:20比例掺配的5-31.5㎜混合级配如下：4. 外加剂：江苏超力建材科技有限公司生产的CPA-R聚羧酸高性能减水剂。

5. 水：当地地下水：ρw=1000 kg/m3。

四、混凝土配合比的计算1.计算配制强度ƒcu,o=ƒcu,k+1.645σ，其中ƒcu,k取20，σ取4则ƒcu,o=20+1.645×5=26.6（MPa）2.求出相应的水胶比W/B=（аa*ƒb）/（ƒcu,o+аa*аb*ƒb），其中аa取0.53，аb取0.2，ƒb取42.5则W/B=（0.53*42.5）/（28.2+0.53*0.2*42.5）=0.72根据最大水胶比0.60、最小水泥用量280Kg/m3要求，结合原材料情况及施工工艺要求，经调试后水胶比取0.583.选取每m3混凝土的用水量碎石最大粒径为31.5mm，砂为粗砂，通过试拌、设计坍落度为120mm-160mm，查表选取用水量：m wo=205+(140-90)÷20×5=217.5（kg/ m3）当外加剂掺量为水泥用量的0.6%时经试拌外加剂减水率为20%。

C20混凝土配合比设计计算书一、设计依据1、普通混凝土设计规程，（JGJ55-2000）2、公路桥梁施工技术规范，（JTJ041-2000）3、醴茶高速公路设计文件二、设计条件工程名称：湖南醴茶高速12标桥涵工程使用部位：边沟、护坡等混凝土强度设计等级：C20设计坍落度：100～140mm使用材料：中材水泥PC 32.5M p砂：中砂：M x=2.70石：碎石：4.75～9.5mm占30%，9.5-19mm占30%，16-31.5mm占40%（重量比）水：地下水，可饮用。

三、设计计算步骤1.确定混凝土试配强度：为了在现场的条件下使配制的混凝土强度保证率达到95%，查得保证率与概率之间的关系，系数t=-1.645,混凝土强度标准差б＝5.0Mpa，根据JGJ55-2000标准,由公式（3.0.1）得：f c u, o = f c u, k +1.645б=20+1.645×5=28.2Mpa2.计算水灰比：该混凝土配制的粗骨料为碎石，根据JGJ55-2000标准a a=0.46, a b=0.07f c e=r c×f c e ,ga a×f c e0.46×32.5×1.10（暂按）w/c= —————————= —————————————f c u, o＋a a×a b×f c e26.6＋0.46×0.07×1.10×32.5= 0.59查桥规JTJ041-2000无筋混凝土，按混凝土工作性和耐久性要求以及以往的经验，确定基准配合比为0.563.选用单位用水量：根据施工时混凝土所需坍落度，S L=120～140mm,根据粗骨料种类（碎石）最大粒径为31.5mm，根据标准JGJ55-2000第4.0.1款第1条第1)条规定,混凝土用水量选定为查表（4.0.1-2）:m w o=205㎏4.计算水泥用量：m w o（m w a）205m c o=————————= ———=366㎏w/c 0.565.确定砂率（βs）：根据标准JGJ55-2000第4.0.2条表4.0.2选定砂率为：（查表4.0.2）βs=38%6.计算砂石用量：根据标准JGJ55-2000第5.0.8条规定，采用重量法计算：m c o＋m s o＋m g o＋m w o=m c pm s oβs= —————×100%m s o＋m g o将上面参数带入公式得：假定混凝土容重为2400㎏：366＋m s o＋m g o＋205=2400 m s o＋m g o=2400－205—366=1829m s o38%= ———————×100%m s o＋m g o或：m s o =1829×38=695㎏, m g o= 1134㎏7.初步配合比为：水泥：砂：石：水1立方米混凝土各材料用量为（㎏）：366：695：1134：205理论配合比为: 1：1.90：3.10：0.568.试配调整：根据标准JGJ55-2000第6.1.2条的规定，混凝土试配最小搅拌量为25L。

关于C20普通混凝土配合比设计总说明书一、试验所用仪器设备及试验环境试验过程中使用的仪器设备精度、规格、准确性等均符合规范要求，且均通过江西省计量测试所检定合格，试验室、标养室，温度、湿度符合规范要求。

二、材料的选用1、水泥：选用海螺牌普通32.5硅酸盐水泥，依据GB/T17671-1999、GB/T1346-2001及GB/T1345-1991试验，各项指标均符合GB175-1999规范要求，详见下表表12、细骨料：选用金凤砂石厂河砂，依据JTJ058-2000试验，其各项指标均符合JTJ041-2000规范要求，详见下表表23、粗骨料：选用南昌赣江石料厂卵石，依据JTJ58-2000试验，其各项指标均符合JTJ041-2000规范要求，详见下表表34、水：饮用水，符合JTJ041-2000规范砼用外加剂要求，其各项性能指标详见厂家产品说明书及外委试验报告。

5、外加剂：不掺减水剂。

三、配合比的设计与计算依据JGT55-2000及公路工程国内招标文件范本2003版下册，结合工地实际情况对C20普通砼进行设计与计算，具体过程如下：1、计算试配强度：f cu.o=f cu.r+1.645δ=28.2Mpa2、计算水灰比：W/C=a a×f ce/f cu.o+a a×a b×f ce=(0.48×1.04×32.5)/(33.2+0.48×0.33×32.5×1.04)=0.483、选用每立方米砼用水量：m wo=160Kg/m34、计算每立方米砼水泥用量：m co=m wo/(W/C)=160/0.48=333Kg/m35、选取砂率：βS=0.326、计算每立方米砼粗、细骨料用量（m cp取值为2390Kg/m3）:m co+m go+m so+m wo=m cpβS=m so/(m go+m so)×100%m so=607 Kg/m3m go=1290 Kg/m3m co:m go:m so:m wo=333: 1290:607:160=1:1.82:3.87:0.48四、通过上述（三）的计算，以上计算配合比为基准配合比，另外分别增减水灰比及砂率，进行试拌，对其拌和物和易性分别进行检测，均能满足设计要求，并分别将拌和物制件，标准养护，进行7d和28d的抗压强度检验，详见下表表4五、根据经济合理，保证工程质量，方便施工的原则，拟订表4中试样编号为H-011的配合比为C20塑性砼的配合比，具体用于墙身、管基、急流漕、基础。

C20水泥砼配合比设计设计强度等级为C20，采用普通混凝土配合比设计规程JTJ/T55-2000进行设计，设计如下：(一)原材料：1、水泥：“长山”牌普通硅酸盐32.5#水泥，ρC=3.1×103kg/ m3;2、水：饮用水，ρW=1.0×103kg/ m3；3、碎石：石灰石，最大粒径为31.5mm，ρS=2.70×103kg/ m34、砂：中砂，ρS=2.57×103kg/ m3；(二)砼配合比强度的计算：f cu.o=f cu.,k+1.65×б=20+1.654×5.0=28.225(Mpa)(三)水灰比计算W/C=a a f ce=0.46×32.5×1.06=0.54 f cu.o+a a a b f ce28.225+0.46×0.07×32.5×1.06注:a a=0.46，a b=0.07此处水泥的28d强度f ce为水泥强度等级与它的富余系数之积.(四)确定用水量由于素水泥混凝土,确定坍落度为10-30mm,而最大粒径为31.5mm，现确定单位用水量W=175kg.每立方米砼水泥用量计算：C=w/（w/c）=175=324 kg 0.54(五)、砂率的确定由最大粒径31.5mm，水灰比为0.54，查表取砂率βs=37% (六)、计算砂、石集料用量（ m so及 m go）采用体积法,将m go、 m so和ßs代入式中，非引气混凝土，取a=1。

m co/ρc+m wo/ρw+m so/ρs+m go/ρg=1-0.01aßs= m so/(m so+m go)×100计算得m so=688kg, m g=1171kg由单位砼的各原材料配合比为:水泥:碎石:砂:水=324kg:1171kg:688kg:175kg同时采用在基准水灰比的基础上增减0.03分别试配两组,其配合比如下: W/C=0.51 时水泥:碎石:砂:水(W/C=0.65)=343kg:1161kg:682kg:175kg W/C=0.57时水泥:碎石:砂:水(W/C=0.55)=307kg:1180kg:693kg:175kg 其强度试配结果见下表:通过对比以及插入计算法,水灰比为 0.54 的试配强度达到设计要求,故选取水灰比为 0.54 的配合比,以利于施工的质量控制,水灰比为 0.54 的配合比如下:水泥:碎石:砂:水(W/C= )= 324kg:1171kg:688kg:175kg。

C20普通混凝土配合比设计书C20混凝土配合比设计书一、设计依据：1、设计图纸2、JGJ55-2000 普通混凝土配合比设计规程3、JTG/T F50-2011《公路桥涵施工技术规范》4、JTG F60-2009《公路隧道施工技术规范》5、JTG/T F60-2009《公路隧道施工技术细则》6、GB/T50081-2002《普通混凝土力学性能试验方法》7、GB/T50080-2002《普通混凝土拌合物性能试验方法标准》8、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》9、JTG F80/1-2004《公路工程质量检验评定标准》第一册（土建工程）二、设计说明：1．设计强度等级：C20。

2．设计混凝土坍落度：140-180mm。

3．水泥：互助金圆P.O 42.5。

细骨料：选用DK292+800位置青梗河砂场0~4.75mm河砂。

粗骨料：选用顺鑫碎石料场5~31.5mm碎石。

（注：该配合比所用粗集料为三级级配，5-10mm:10-20mm:16～31.5㎜碎石按2:4:4比例掺配）。

外加剂：采用山西鸿翔聚羧酸系高性能防冻复合减水剂，按胶凝材料用量3.0%掺配。

拌合水：地表水。

4、拟使用工程部位：桥梁、涵洞、隧道、路基防护。

三、混凝土基准配合比设计1．计算配制强度σ----混凝土强度标准差，取5.0MPa 。

混凝土设计强度： k cu f ,＝20MPa 混凝土配制强度：0,cu f =σ645.1,+k cu f =20+1.645×5=28.2MPa2．水胶比：（根据自检水泥强度的实际抗压值，水泥富余系数取1.10） 0/C W = cg ce cu c g ce f B A f f A γγ.....,0,,+=10.15.4207.046.02.2810.15.4246.0⨯⨯⨯+⨯⨯=0.72根据试拌效果取水胶比0.60。

3．单位用水量①、根据施工条件及需要，混凝土坍落度取140～180mm 。

C20普通混凝土配合比设计说明一、设计所依据的试验规程及规范：《普通混泥土配合比设计规程》JGJ55-2000《公路工程水泥及水泥混凝土试验规程》JTG E30-2005《公路工程集料试验规程》JTG E42-2005 《公路工程岩石试验规程》JTG E41-2005《建筑用卵石、碎石》GB/T14685-2001 《建筑用砂》GB/T14684-2001《通用硅酸盐水泥》GB175-2007 《公路桥涵施工技术规范》JTJ041-2000二、设计要求：砼拌合物和易性良好，能满足施工要求，坍落度120mm-160mm；能满足设计强度要求。

主要应用在涵洞基础，锥坡等。

三、原材料情况：1、碎石：小石子（5-25mm）大石子（16-31.5mm）混合（70%：30%）组成5mm～25mm连续级配。

生产场地为：增城太珍石场。

2、砂：Ⅱ级中砂，生产地：北江。

3、水泥：华润P.O42.5R，系业主甲供料，厂家：华润水泥（平南）有限公司。

4、粉煤灰：珠江牌II级粉煤灰5、外加剂：CSP-2缓凝高效减水剂，厂家：惠州市红墙化学建材有限公司。

6、水：自来水。

四、设计步骤：1、砼配制强度的确定：fcu,o≥fcu,k+1.645×σ=20+1.645×5 = 28.2MPa（σ=5）2、确定水灰比：W/C=αa×fce / (fcu,o+αa×αb×fce)= 0.74 （αa=0.46 αb=0.07fce=42.5×1.13=48.0MPa ）低标号普通砼采用P.O42.5R水泥，计算出的水灰比，不能满足JTJ041-2000所规定最大水灰比的要求(表11.3.4)。

取W/C=0.523、确定每方砼的用水量：用水量取Mwo=216Kg/m3 掺加缓凝高效减水剂为混和料的1.75% ，根据减水剂厂家说明减水率为19%则每方砼用水量可调至为：Mw=175 Kg/m3（注：不能满足要求时作调整）4、计算每方砼的水泥用量：Mc= Mw÷(W/C)=175÷0.52=337Kg/m3 ，用粉煤灰替代水泥用量的25%。

C20混凝土配合比设计C20混凝土配合比设计说明书一、设计依据1、《普通混凝土配合比设计规程》 JGJ 55-2011、2、《公路桥涵施工技术规范》 JTG/ T F50-20113、《公路工程水泥及水泥混凝土试验规程》 JTG E30-20054、《公路工程集料试验规程》 JTG E42-20055、《混凝土外加剂应用技术规范》 GB 50119-20136、《用于水泥和混凝土中的粉煤灰》 GB/T 1596-20177、《混凝土用水标准》 JGJ 163-20068、《混凝土强度检验评定标准》 GB/T 50107-20109、《预拌混凝土》 GB 14902-201210、《通用硅酸盐水泥》 GB 175-200711、《水泥密度测定方法》 GB/T 208-201412、《水泥比表面积测定方法勃氏法》 GB/T 8074-200813、《水泥胶砂流动度测定法》 GB/T 2419-200514、《水泥标准稠度用水量、凝结时间、安定性检测方法》GB/T 1346-201115、《建设用砂》 GB/T 14684-201116、《建设用卵石、碎石》 GB/T 14685-201117、《混凝土外加剂》 GB 8076-200818、《粉煤灰混凝土应用技术规范》 GB/T 50136-201419、《高强高性能混凝土用矿物外加剂》 GB/T 18736-201720、《混凝土泵送施工技术规程》 JGJ/T 10-201121、《公路工程水泥水泥混凝土用机制砂》JT/T 819-201122、设计图纸二、设计说明1、设计强度等级：C202、使用部位：沿河段护坡基础、重力式挡墙、路堑边沟矩形盖板边沟沟身，中分带支撑、拱形护坡、桥头护坡、路堑墙+客土喷播、锥坡路肩墙、AXI防护网基础、路堑边沟，桥台锥坡护坡、预制标场地硬化、桥桩基、桥头护坡、梯形边沟等3、根据现场施工情况，混凝土拟定塌落度140～180mm 。

砼配合比设计说明书砼设计标号: C20普通一、设计依据：1、中华人民共和国行业标准《普通混凝土配合比设计规程》（JGJ55—2011）2、中华人民共和国行业标准《公路桥涵施工技术规范》（JTG/T F50—2011）3、中华人民共和国行业标准《通用硅酸盐水泥标准》（GB175-2007)4、中华人民共和国行业标准《公路工程集料试验规程》(JTG E42—2005)5、中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）7、施工图纸二、设计要求：设计强度等级为C20，坍落度90—110mm。

使用部位：通涵基础及防护工程使用原材料为:水泥：海螺水泥有限公司生产海螺牌(P。

C32。

5）砂：株洲市王十万砂场河砂，细度模数为2.74，属中砂,含泥量1。

0 ％，表观密度：2。

602g/cm3碎石：湘乡市棋梓桥水泥厂碎石场；表观密度为2。

720g/cm3;掺配比例， 16—31。

5（mm）:9.5~19（mm）:4。

75—9.5（mm）=30％：50％：20％水：饮用水制作与养生的方法把用于砼配制的各原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，用人工成型，拌合物分层厚度大致相等的两层装入试模，每层插捣25次。

二十四小时后拆模，再放入标准恒温恒湿养护室里进行养生。

三、配合比参数的初步确定1、确定试配强度根据设计规程可知,σ=4。

0，试配强度fcu,ο=26。

6Mpa2、计算水灰比W/B=a a。

f b/（f cu，0+a a.a b.f b），式中：粗集料采用碎石取a a=0.53,a b=0。

20，水泥富于系数γc=1.00，f ce=1.00*32。

5=32。

5,由W/B=a a.f b /（f cu，0+a a。

a b.f b)得出ω/c=0.57根据《公路桥涵施工技术规范》要求，水灰比取ω/c=0。

50,符合耐久性要求。

3、用水量根据设计坍落度和最大碎石粒径及相关经验，取用水量m wo=175Kg4、砂率的确定根据《公路桥涵施工技术规范》要求,砂率取Sp=33％5、材料用量的确定a、水泥用量：m b=m wa/(w/B）=350Kg大于设计规程规定的最小水泥用量要求。

工程试验检测有限公司 工区项目部工地试验室C20普通混凝土配合比设计报告编号：A5-B-HNT-一、设计依据：《公路桥涵施工技术规范》 JTG/T F50-2011 《普通混凝土配合比设计规程》 JGJ 55-2011 《通用硅酸盐水泥》 GB 175-2007 《混凝土用水标准》 JGJ 63-2006 二、原材料：1. 水泥： 普通硅酸盐水泥（P.O ）42.5 建材有限公司 2. 碎石： 4.75-9.5mm 、9.5-19mm 、19-31.5mm 砂石料场 掺配比例 4.75-9.5mm ：9.5-19mm ：19-31.5mm=10%：60%：30%3. 砂：机制砂 中砂 砂石料场 4．水：普通饮用水 三、混凝土配制强度的确定：1. f cu,0≥f cu,k +1.645σ=20+1.645×4=26.6 MPa取水泥强度的富余系数r c =1.0 f ce =r c f ce ，g =1.0×42.5=42.5 MPa 2. 混凝土水胶比：W/B=a a f b=0.53×42.5=0.72f cu,0+ a a a b f b26.6＋0.53×0.20×42.5为保证强度，水灰比降低0.11，水灰比取值0.61 3. 用水量的确定：设计该配合比坍落度为135-160mm根据碎石最大粒径为31.5mm ，查表每立方砼用水量取207 kg/m 3 4. 胶凝材料用量：m b0=m wo=207=339 kg/m 3 W/B0.61跟据《普通混凝土配合比设计规程》(JGJ55-2011)最小水泥用量不低于280 kg/m 3，该配合比水泥用量满足要求。

5. 砂率确定：查表（根据碎石最大粒径为31.5mm 选择砂率），确定砂率为43.5%。

6. 粗、细骨料用量：假设C20普通砼配合比表观密度为2410kg/m 3； 按公式计算：m c0+m g0+m s0+m w0+m a0=2410 kg/m 3βs =m s0×100% =43.5%m g0+ m s0m s0=811 kg/m 3 m g0=1053 kg/m 3m c0：m g0：m s0：m wo ：m a0=339：1053：811：207 =1：3.11：2.39：0.61(碎石掺配比例 4.75-9.5mm ：9.5-19mm ：19-31.5mm=10%：60%：30%) 每盘试拌30Lm c0=10.17 kg m g0=31.59 kg m s0=24.33 kg m wo =6.21 kg1# C20普通混凝土配合比设计一、 1#配合比按基准配合比水胶比增加0.05，砂率增加1%，水不变进行配合比设计 W/B=0.66 βs =44.5 % m wo =210 kg/m 3 二、 胶凝材料（水泥）用量：m b0=m wo= 207=314 kg/m 3W/B0.66三、 粗、细骨料用量确定：假设普通C20砼配合比表观密度为2410kg/m 3； 按公式计算：m c0+m g0+m s0+m w0+m a0=2410 kg/m 3βs =m s0×100% =44.5%m g0+ m s0m s0=841 kg/m 3 m g0=1048 kg/m 3m c0：m g0：m s0：m wo ：m a0=314 ：1048：841：207 =1：3.34：2.67：0.66(碎石掺配比例 4.75-9.5mm ：9.5-19mm ：19-31.5mm=10%：60%：30%) 每盘试拌30Lm c0=9.42 kg m g0=31.44 kg m s0=25.23 kg m wo =6.21 kg3#C20普通混凝土配合比设计一、 3#配合比按基准配合比水胶比递减0.05，砂率递减1%，水不变进行配合比设计：W/B=0.56 βs =42.5% m wo =207 kg/m 3 二、 胶凝材料（水泥）用量：m b0=m wo = 207 =370kg/m 3W/B 0.56三、 粗、细骨料确定：假设普通C20砼配合比表观密度为2410kg/m 3； 按公式计算：m c0+m g0+m s0+m w0+m a0=2410 kg/m 3βs =m s0×100%=42.5%m g0+ m s0m s0=779 kg/m 3 m g0=1054 kg/m 3m c0：m g0：m s0：m w0：m a0=370：1054：779：207 =1：2.84：2.11：0.56(碎石掺配比例 4.75-9.5mm ：9.5-19mm ：19-31.5mm=10%：60%：30%) 每盘试拌30Lm c0=11.10 kg m g0=31.62 kg m s0=23.37 kg m wo =6.21 kg。

C20普通混凝土配合比设计一、设计依据：1、设计图纸要求；2、《公路工程桥涵施工技术规范》JTG/T F50-2011；3、《普通混凝土配合比设计规程》JGJ 55-2011；4、《公路工程水泥及水泥混凝土试验规程》JTG E30-20055、《公路工程集料试验规程》JTG E42-2005二、混凝土配合比使用部位及所选材料如下：1、设计强度及使用部位：搭板垫层、踏步、路基防护工程、路基排水工程等2、水泥：水泥采用聊城山水水泥有限公司生产的普通硅酸盐水泥P.O42.5，其各项指标详见自检试验报告及外委检测报告。

3、砂子：采用山东省泰安市肥城大卫砂厂生产的河砂，其各项指标详见自检试验报告及外委检测报告。

4、石子：石子采用山东东平县旧县长运石料厂碎石，用4.75-9.5mm，9.5-19 mm，16-31.5mm三种单粒级级配碎石组合成的5-31.5mm连续级配。

其组成比例为：4.75-9.5mm：9.5-19mm:16-31.5mm=25%：45%：30%。

其各项指标详见自检试验报告及外委检测报告。

5、水：采用地下水，各项指标满足混凝土拌和用水要求。

三、设计步骤（一）设计初步配合比1、确定混凝土配制强度设计要求混凝土强度fcu.k=20Mpa，无历史统计资料，δ=4.0 MPa。

混凝土配制强度fcu.o=fcu.k+1.645δ=20+1.645×4=26.6Mpa2、确定水胶比(W/B)(W/B)= （ɑa·ƒb）/(ƒcu,o+ɑa·ɑb·ƒb)=(0.53×1.16×42.5×1.00×1.00)/(26.6+0.53×0.2×1.16×42.5×1.00×1.00)=0.82依据《普通混凝土配合比设计规程》JGJ 55-2011要求，水泥混凝土最大水胶比最大为：0.60，其基准配合比水胶比为0.58。

路基工程C20普通混凝土配合比设计说明书试验室对截水沟、盲沟等砼进行配合比设计，设计强度等级为C20。

一、设计依据1、《普通砼配合比设计规范》（JTJ055－2011）2、《公路桥涵施工技术规范》（JTG F50-2011）3、《公路工程水泥及水泥砼试验规程》（JTG E25－2005）4、《公路工程集料试验规程》（JTG E42－2005）二、选用材料技术参数1、水泥：铜川声威建材有限责任公司，P.O 42.5普通硅酸盐水泥。

2、粗集料：渭河华可石料厂，4.75～31.5mm连续级配碎石（掺配比例：4.75～9.5mm：9.5～19mm：16~31.5mm=20%：60%：20%）, 经检测各项指标均符合规范要求。

3、细集料：周至县晨立地材有限责任公司，Ⅱ区中砂，经检测各项指标均符合规范要求。

4、水选用饮用水。

三、设计坍落度为100-140mm。

四、设计步骤：1、确定砼配制强度：ƒcu.0=ƒcu.k＋1.645σ=26.6MPa2、计算水胶比W/B=αaƒb/（ƒcu.0＋αaαbƒb)= αaγfƒce/（ƒcu.0＋αaαbγfƒce)；= αaγfγcƒce,g/（ƒcu.0＋αaαbγfγcƒce,g)=0.75式中(γc=1.16、γf=0.9、αa=0.53、αb=0.２)根据规范要求及施工条件，取W/B=0.643、选定用水量185Kg/m3，4、计算水泥用量m c0=m w0/（W/B）=289Kg/m35、选取砂率为βS=43%。

6、用质量法计算每立方混凝土砂、石用量假定容重为：2350kg/m3C＋S＋G＋W=2350m s0/( m s0＋m g0)=43%解得m S0=807Kg/m3m g0=1069Kg/m3基准配合比: m c0:m s0:m g0:m w0 =289:807:1069:185水胶比分别增减0.02，用以上方法计算每立方材料用量得：W/B=0.62 m c0:m s0:m g0:m w0=298:803:1064:185W/B=0.66 m c0:m s0:m g0:m w0=280:811:1074: 1857、试验室最终配合比W/B=0.62 m c0: m s0:m g0:m w0 =298:803:1064:185W/B=0.64 m c0: m s0:m g0:m w0 =289:807:1069:185W/B=0.66 m c0: m s0:m g0:m w0 =280:811:1074: 185五、试拌试拌25升测其坍落度、湿表观密度等物理性能，符合设计要求。

C20混凝土配合比计算书一、编制依据1、《普通混凝土配合比设计规程》（JGJ55-2000）2、《邵阳至怀化高速公路土建工程施工招标文件》3、《公路工程集料试验规程》（JTJ058-2000）4、《公路工程水泥混凝土试验规程》（JTJ053-94）5、《公路桥涵施工技术规范》（JTJ041-2000）二、设计资料1、混凝土设计等级为C20混凝土，用于片石砼、基础等结构物，混凝土拌和物坍落度10-30mm。

2、组成材料：水泥：为长城宝庆P.O32.5；细集料：中偏粗，细度模数为 3.0，表观密度ρc＝2.642*103kg/m3；粗集料：碎石最大粒径d mxa＝31.5mm表观密度ρc＝2.715*103kg/m3。

三、计算配合比1、确定配制强度f cu，0=f cu，k+1.645σ=20+1.645*4=26.6MPa2、计算水灰比w/c=（αa* f ce）/（f cu，0+αa*αb*f ce）＝（0.46*32.5*1.13）/（26.6+0.07*0.46*32.5*1.13）＝0.54 取值0.553、单位用水量根据《普通混凝土配和比设计规程》查得，当坍落度为10-30mm和碎石粒径为31.5mm时，用水量为175kg/m3,由于细集料偏粗取160kg/m3。

4、选定水泥用量已知：w/c＝0.55、单位用水量m wa=160kg/m3,求得：m co≈291kg/m3。

5、砂率根据水灰比0.55及细集料技术性能，砂率取值0.35％。

6、计算砂、碎石用量已知:单位用灰量m co=291kg/m3,单位用水量m wo=160kg/m3，由公式：m co+m go+m so+m jo+m wo=m cpρs=m so/(m go+m so)*100%假定混凝土混合料湿表观密度ρcp=2350kg/m3，291+m go+m so+160=23500.35=m so/(m go+m so)*100%解得：砂用量m so≈663kg/m3碎石用量m go≈1233/m3四、确定初步配合比m c：m g：m s：m j：m w＝291：1233：663：160＝1：4.237：2.278：0.53五、计算试配配和比1、采用水灰比分别为w/c＝0.50、w/c＝0.55、w/c＝0.60拌制三组混凝土拌和物。

NO: 济邵高速公路建设项目C20水泥混凝土配合比邢台路桥建设总公司济邵高速JSTJ-07项目经理部试验室2006年1月混凝土配合比报验单承包单位：邢台路桥建设总公司合同号：JSTJ-07 监理单位：中国公路工程咨询总公司目录一、配合比设计说明书………………………………………二、混凝土配合比计算书……………………………………三、水泥品质试验……………………………………………四、砂的技术性质试验报告…………………………………五、05-10mm碎石技术性质试验报告……………………六、10-20mm碎石技术性质试验报告………………………七、20-40mm碎石技术性质试验报告..…………………………八、混凝土用水水质报告………………………………………九、混凝土抗压强度试验报告…………………………………配合比设计说明书一、设计说明C20水泥混凝土配合比设计，使用部位为桥涵基础。

四、原材料说明4-1、水泥样品编号：001 样品名称：水泥样品描述：PO32.5产地：河南孟电集团质量状态：合格4-2、细集料样品编号；002 样品名称：砂样品描述：中砂产地：河南汝阳表观密度：2.600g/cm3细度模数：2.97 质量状态：合格4-4、水样品编号：006 样品名称：水样品描述：清澈无杂质产地：七标水泥混凝土拌和场质量状态：合格六、配合比设计6-2、确定试验室配合比a.根据混凝土强度检测结果，确定对应配制强度28.2MPa的混凝土试验室配合比，则每立方混凝土中各种原材料用量如下：水泥：砂：碎石：水=318：640：1242：190b.验证试验室配合比根据试验室配合比拌和混凝土拌合物，经检验坍落度为75mm，和易性良好，制试件并进行标准养生，检验其7d抗压强度为24.0MPa，达到试配强度的85%，达到设计强度的120%，能够满足设计要求。

最终确定试验室配合比为：水泥：砂：碎石：水=318：640：1242：190。
