净化空调系统原理图ppt课件

风机及缺风故障
1.检查风机电动机是否损坏 2.检查风机皮带是否损坏 3.检查风机相序是否反相 4.检查缺风压差开关是否损坏或回风量不足(注请检查初中效过滤器是否堵 塞)
加湿故障
加湿分:电极加湿和蒸汽加湿 1.电极加湿: 在系统中出现无法自动加湿或加湿量无法到达设定值时 请检查加湿器进水电磁阀是否正常 请检查加湿器内电极是否损坏(注应急处理,往加湿桶内加 入食用盐.) 2.蒸汽加湿: 在系统中出现无法加湿或加湿量无法到达设定值时 请检查蒸汽源供热是否正常 请检查蒸汽管道系统上的,比例积分阀或二通阀是否损坏 (注如出现损坏,开旁通阀做微调处理)
测量范围 0…100 pa
M
VA-1 DA-1, -2 VA-2 VA-3
电动调节阀 风阀执行器 电动加热阀 电动加湿阀
防雨白叶窗
止回阀 排风口 电动调节风阀 THS-1温 湿度传感 器
DA-2风
阀执行器
净化区
带过滤器回风口
高效送风口
送风管
回风管
防火阀 调节阀
防火阀
QP-1
P
差压变送器
DA-1风阀执
加热故障
加热分:电加热和蒸汽加热 1.电加热: 在系统中出现无法自动加热或加热量无法到达设定值时 请检查电加热管是否损坏(检查电流三相电流是否平衡) 请检查加热高温保护或保险丝是否损坏 请检查加湿器内电极是否损坏(注应急处理,往加湿桶内加入 食用盐.) 2.蒸汽加热: 在系统中出现无法加热或加热量无法到达设定值时 请检查蒸汽源供热是否正常 请检查蒸汽管道系统上的,比例积分阀或二通阀是否损坏(注 如出现损坏,开旁通阀做微调处理)
符
号
名
称
型
号

• 新版GMP对HVAC系统要求：应根据药品品种、生产操作 要求要求及外部环境状况配置空调净化系统，使生产区有 效通风，并有温度控制、必要的湿度控制和空气净化过滤， 保证药品的生产环境。
精选PPT课件
7
空气净化系统的三级过滤示意图
热水或蒸汽
新风
制冷机组
风机 换热器
粗效过滤器
中效过滤器
高效过滤器
洁净室
14
• 高效过滤器:主要采用超细玻璃纤维滤纸、石棉纤维 滤纸作为滤材,过滤效率≥99.9% 。
精选PPT课件
15
高效过滤器
回风口
精选PPT课件
16
HVAC系统控制的内容
室内温度和相对湿度 主要影响产品质量，有些工艺要求较低的湿度，湿 度过高可能会影响物料的流动性；细菌的繁殖条件 ，通常湿度越高越有利于细菌的繁殖；员工的舒适 度带来的对产品质量的影响。 换气次数
当提高，B级有A级层流贡献 30~45次/h
综合后约150次/h左右
增至 180%
150%
C C+A
D 压差
配液区一般C区：25次/h 灌装间：100次/h 原30万级：12次/h
5Pa,空气损耗约0.8次/h
一般C区：25次/h C+A灌装间：100次/h
15次/h 10Pa,空气损耗1.4次/h
• 工艺过程物料和设备产生的尘粒
• 在洁净室内活动的操作人员所产生的大量尘粒
•动态：
– 指生产设备按预定的工艺模式运行并有规定数量的操作人员在现
场操作的状态。
精选PPT课件
31
★★变化2：（动态监测） 附录1第十条 应对A、B、C级洁净区的悬浮粒子进 行动态监控。 明确规定对A级区“动态”的悬浮粒子进行频繁测 定，建议对B级区“动态”也进行频繁测定。 十一条：为评估无菌操作区的微生物状况，应对微 生物进行动态监测…….。

净化效果。
06
案例分析
某医院净化空调系统的应用实例
01
项目背景
随着医疗技术的进步，医院对空气质量的要求越来越高，尤其是手术室、
ICU等高风险科室。为了提供更加安全、舒适的环境，某医院决定引入
先进的净化空调系统。
02
系统配置
该系统采用高效过滤器和独立送风方式，确保每个手术室和ICU都能获
得高品质的空气。同时，系统还配备了智能控制系统，可根据室内外环
调系统的能耗情况， 为节能优化提供数据支持。
能源管理
建立能源管理中心，统一 管理医院内的能源使用， 提高能源利用效率。
运行优化
温度控制
根据季节和室内外温湿度情况， 合理设定空调温度，避免过冷或
过热。
湿度控制
根据医疗需求和室内外湿度情况， 合理调节湿度，保持舒适的医疗环 境。
03
医院净化空调系统的组成
空气处理机组
01
02
03
过滤段
去除尘埃、细菌等污染物， 保证空气洁净度。
加热/冷却段
根据需要调节空气温度， 满足医疗环境要求。
加湿/去湿段
控制空气湿度，保持舒适 度。
送风系统
送风口
将处理后的空气均匀送至各医疗区域。
送风管道
确保气流顺畅，减少阻力。
排风系统
排风口
将室内污浊空气排出室外。
境自动调节送风量和温度。
03
实施过程
项目历时半年完成，期间进行了详细的方案设计、设备采购、安装调试
等工作。施工过程中严格遵守无尘、无菌原则，确保不影响医院的正常
运营。
系统运行效果分析
空气质量显著提升
引入净化空调系统后，室内PM2.5浓度降低到个位数，细菌、病毒等微生物数量也大幅减少，为患者和医护人员提供 了更加安全、健康的环境。

风暖式取暖装置是在发 动机的排气管上安装热交换 器用于加热空气。工作时， 将通往消声器的阀门关闭， 汽车尾气进入热交换器，加 热热交换器外的空气。加热 后的空气由鼓风机吹入车厢 内用于取暖和除霜。
风暖式取暖装置工作原理图
三、汽车空调系统的工作原理
2、通风净化装置的工作原理
自然通风：利用车身结构的自然通风，在车身内外壁面上开设进出风口，
二、汽车空调系统的组成
制冷装置—储液干燥罐
储液干燥器用于膨胀阀式制冷系统中，用来暂时储存液态制冷剂。同时， 其中的干燥器用于去除制冷剂中的水分和杂质，确保系统正常运行。
二、汽车空调系统的组成
制冷装置—液气分离器
液气分离器用于膨胀管式的制冷系统中，主要用于将制冷剂进行液气分离， 防止液态制冷剂液击压缩机。液气分离器安装于蒸发器出口处的管路中。
二、汽车空调系统的组成
电气控制装置
电气控制装置主要是对鼓风机、冷凝风扇、压缩机电磁离合器进行控制的 装置。
三、汽车空调系统的工作原理
1、取暖装置的工作原理
机缸体出来的热的冷却 水，分流一部分进入热交换 器芯，再利用鼓风机强迫冷 空气通过热交换器芯（如图 所示），被加热后的空气送 入车厢，用来取暖或进行风 窗除霜。
旋钮A——选择温度 旋钮B——鼓风机 旋钮C——出风口调节 按键D——开启循环空气运行模式 按键E——空调开关按钮
3
二、汽车空调系统的组成
汽车空调系统一般由取暖装置、制冷装置，通风净化及电气控制装置等四 部分组成。
4
二、汽车空调系统的组成
制冷装置—压缩机
压缩机是汽车空调制冷装置的心脏，其作用是将低压低温的气态制冷剂压 缩成高压高温的气态制冷剂，并推动制冷剂在系统中循环流动。

发
凝
Copyright 2节0流19-2019 Aspos视e液P镜ty Ltd.
蒸发器 （热量交换）
膨胀阀
制冷剂状态变化四部曲
压缩机
气体
冷凝器
ted with A气 体spose.SlEidveaslufaotrio.NnEoTnl3液体y..5 Client Profile 5.2 Cop蒸y发ri器ght 201气9液-混2合019 A膨s胀p阀ose Pty Ltd.
Copyright 2019-2019 Aspose Pty Ltd.
制冷剂温度压力变化四部曲
高温高压
压缩机
冷凝器
ted withCAo低 温 低 压sppyorisgeh.tS2lEi0dv1e低a9s温lu-低f2ao压0tri1o.N9nEAoTsnpl3中温高压yo..s5eCPliteynLt tPdr.ofile 5.2
蒸发器
膨胀阀
二、空气循环原理
• 机组空气循环实物图（包括热风、冷风）
ted •wi入th，冷As被凝p压os缩e.机SlE压idve缩asl成ufao高trio.温NnE高oTn压l3y的..5制C冷lie剂nt气P体ro。file 5.2 • 从路C压流o缩入py机冷rig排凝h出器t 2的。01高在9温冷-2高凝01压器9 制中As冷，po剂由se气 于P体制ty经冷L排剂td气温. 管度
ted wi却th对As象po中se吸.S取lid热e量s f，or向.N环ET境3介.5质C排lie放nt热Pr量of。ile 5.2 Copyright 2019-2019 Aspose Pty Ltd.
一、制冷剂循环原理 二、空气循环原理
一、制冷剂循环原理

高大建筑物中，仅对 ❖Case: 约克某离心式冷水机组特性
1）负荷在 100 ％～ 40 ％时，随着负荷的下降，每产生 1kw 冷量的耗电比满负荷时少；
下部工作区进行空调， ❖恒温器控制后，节省38%的冷量和26%的热量。
❖带PCM 的冷吊顶 / 冷却单元
❖而1）正对确选上用空部气处较理设大备 空间不
回风口风速1.5-2.5 m/s， 风口底边距地0.2-0.3m
腰部水平送风分层空调气流组织基本形式(1)
❖ 空调区单(双)侧送风，同侧下回风；非空调区有热源，屋 顶排风，高侧墙上进风。
腰部水平送风分层空调气流组织基本形式(2)
❖ 空调区单(双)侧送风，同侧下回风；非空调区无主要热源， 屋顶排风，进风在屋面下形成贴附气流。
空调系统节能技术
主要内容
空气调节基本知识 家用空调节能
户式中央空调节能 大型中央空调节能
1. 空调基本知识
❖ 空气调节：在某一特定空间，对空气温度、湿度、空 气流动速度及清洁度进行人工调节，以满足人体舒适 和工艺生产过程的要求。
空调系统分类
1
舒适性空调 工艺空调
2
集中系统 半集中系统 全分散系统
家用空调器节能技术
❖ 压缩机节能
Phase 1
Phase 2
Phase 3
活塞式
旋转式
涡旋式
❖AIP电离净化技术，创造A级洁净度
家用空调器节能技术 ❖严寒地区、寒冷地区和夏热冬冷地区，大部分运行时间集中在负荷率在30%~50%区域；
❖实现用电“削峰填谷”。
❖我国区域供冷项目，由于沿用传统空调设计方法，将通过单体建筑负荷指标得出的各建筑的空调负荷简单叠加，又不考虑同时系数
❖海水：我国四大海域50～100m范围内全年维持在20℃左右

药厂净化空调系统的历史与发展
历史
药厂净化空调系统起源于20世纪60年代，随着制药行业的发展和GMP标准的 实施，药厂净化空调系统逐渐得到广泛应用。
发展
随着科技的进步和制药行业的需求变化，药厂净化空调系统在技术、能效和智 能化方面不断取得突破，未来将朝着更加高效、节能和环保的方向发展。
02
药厂净化空调系统的组 成与工作原理
空气处理机组
总结词
空气处理机组是药厂净化空调系统的核心组成部分，用于对 空气进行加热、冷却、加湿、去湿和过滤等处理，以满足药 厂的生产工艺要求。
详细描述
空气处理机组通常包括空气过滤器、表冷器、加热器、加湿 器、去湿器和风机等设备。这些设备通过合理的组合和程序 控制，实现对空气的处理。
空气的输送与分配
药厂净化空调系统培训PPT课件
目录
• 药厂净化空调系统概述 • 药厂净化空调系统的组成与工作原理 • 药厂净化空调系统的维护与管理 • 药厂净化空调系统的节能与环保 • 药厂净化空调系统的安全与防护
01
药厂净化空调系统概述
定义与功能
定义
药厂净化空调系统是一种特殊的 空调系统，专为制药行业设计， 用于控制和维持制药环境的空气 质量和洁净度。
总结词
空气的输送与分配系统负责将处理后的空气输送到药厂各生产区域，并根据需要 调节各区域的空气流量和压力。
详细描述
该系统通常由风管、风口、调节阀和风机等组成。通过合理设计风管布局和风口 数量，确保各区域获得适当的新鲜空气量，并保持稳定的压力分布。
空气的过滤与净化
总结词
空气的过滤与净化系统是药厂净化空 调系统的重要组成部分，用于去除空 气中的尘埃、细菌和其他有害物质， 保证生产环境的洁净度。

3）目前常用的压缩机主要有活塞式压缩机、涡旋式、螺杆式以及 离心式压缩机。其中活塞式制冷压缩机多为中型（标准制冷量 60~600KW）和小型（小于60KW），但是由于其噪音大、效率低切 容易发生故障，目前使用的已不多；涡旋式制冷压缩机目前主要用于 小型制冷系统，在家用空调以及商用VRV等小型系统大量使用；而螺 杆机具有结构简单、可靠性高及操作维护方便，另外技术成熟等一系 列独特的优点，已经广泛应用于制冷、空调和多种工艺流程中 ；离心 式压缩机结构简单紧凑，运动件少，工作可靠，经久耐用运行费用低 ，一般适用大于500RT的制冷系统中，并且可以实现无级调节，使机 组的负荷在30%~100%范围内工作。
致命缺点：温室效应气体，其温室效应值比二氧化碳 大1700倍，更危险的是会破坏大气层中的臭氧层。
根据国际上《蒙特利尔议定书》规定：R22于2020 年将全面禁止，发展中国家可适当延期至2040年全面禁 止生产。
目前国际上一致看好的R22的替代物是R407C、 R410A。另外汽车制冷中常用的R12，采用R134A替代。 目前国内的一些大中型项目，业主都明确要求采用环保冷 媒如R407C等。
26
3.2、空调的分类
• 按照功能要求的不同： 3.2.1、舒适性空调
（1） 家用空调 （2）商用空调
3.2.2、工艺性空调
洁净空调
27
28
1. 家用空调 根据使用场所和制冷量的不同，可分为：家用空调器和 家用中央空调。 1.1 家用空调器 家用空调器有窗式空调和分体空调，适合于建筑面积 小，需要制冷量不是很大的房间。 1）窗式： 整个空调器作为一个整体，如窗机。制冷范围 一般为1800W~5000W。 2）分体式：将空调器分为室内部分和室外部分。其制冷 范围一般为1800W~9000W。

粒
精选ppt
15
空调系统控制参数
风量 温、湿度 悬浮粒子数 微生物数 静压差
精选ppt
16
风量
风量是保证洁净度、维持压差的重要参数， 通过风机变频和送风口阀门来调节
新风量用于补充维持洁净室正压而损失的 风量，保证洁净室空气新鲜、舒适
新风量取以下三个参数的最大值：
1、空调系统总送风量的5%； 2、每人≥40m3/h新风；
精选ppt
20
静压差
严格控制洁净室与相邻房间之间的压差同样是保证 生产房间洁净室正压、空气洁净度、防止交叉污染 的重要环节
不同洁净级别的洁净区之间压差应≥12.5pa ，洁净 区与非洁净区之间的压差应≥ 10 Pa，相同等级不同 功能房间之间有适度的压差
送风、回风和排风系流的启闭应联锁并按顺序操作, 这样可以避免空气倒流，减少低级别尘埃对洁净室 环境的污染
精选ppt
6
洁净室基础概念
4、净化空调系统：空气过滤器、加热、冷却、去 湿、加湿整套处理系统称为净化空调系统。
5、气流组织：合理地组织进入洁净室内的洁净气 流的流动，使室内空气的温度、湿度、速度和洁 净度能满足工艺和人们的舒适感的需要，防止交 叉污染；气流组织合理与否关系着空调效果与能 耗。
6、单向流（层流）：具有平行流线，以单一道路、 单一方向通过洁净室或区的气流。
浮游菌： A级：平均≤1 CFU/m3 C级：平均≤100 CFU/m3 D级：平均≤200 CFU/m3
精选ppt
10
换气次数
用新空气置换旧空气的快慢，直接反映洁净室净 化快慢的重要参数
换气次数计算：n=Q/V
其中：Q为总通风量 （m3 / h） n为换气次数（次 / h） V 为净化体积（m3）

某电子厂房的净化空调系统
电子厂房特点
电子厂房对空气洁净度要求较高，以防止尘埃对产品造成 影响。同时，厂房内需要保持恒定的温湿度，以确保生产 设备的正常运行。
净化空调系统设计
采用初效、中效、高效过滤器串联使用，确保空气洁净度 达到标准。同时，采用恒温恒湿设备，对温湿度进行精确 控制。
效果评估
经过净化空调系统的运行，电子厂房内的空气质量得到了 显著提升，有效降低了产品不良率，提高了生产效率。
环保技术
总结词
环保技术是净化空调系统实现节能与环保的重要支撑。
详细描述
采用先进的环保技术，如高效过滤器、活性炭吸附等，可以有效减少 空气污染物排放，保护环境。
总结词
环保技术的应用可以提高净化空调系统的环保性能和可持续发展能力 。
详细描述
随着环保要求的不断提高，采用先进的环保技术是净化空调系统未来 的发展趋势，有助于推动行业的可持续发展。
患者的用药安全。
THANKS
感谢观看
详细描述
净化空调系统通过高效过滤、气流控制、温度和湿度控制等 技术手段，实现对空气的清洁和无尘处理，为医疗、制药、 电子、食品等行业的生产车间、实验室等提供洁净的工作环 境。
净化空调系统的应用领域
要点一
总结词
净化空调系统广泛应用于医疗、制药、电子、食品等行业 的生产车间、实验室等场所，为这些场所提供洁净的工作 环境。
《净化空调系统》PPT课件
目录
• 净化空调系统概述 • 净化空调系统的组成与工作原理 • 净化空调系统的设计与安装 • 净化空调系统的运行与维护 • 净化空调系统的节能与环保 • 案例分析
01统是一种特殊的空调系统，通过特殊的空气处理 方式，提供清洁、无尘的环境，满足各种高洁净度场所的需 求。

10
正确用好汽车空调
❖ 保持适当温度。不要为了图一时凉快，就把温度 调到最低。通常情况下,车内的温度控制在20℃— 25℃为宜，如果是非恒温式空调，可先把冷气温度 设在最低，风速开到最大，到温度适宜时把温度调 高一点，再把风速降下来。 低速行驶暂时关闭空调。低速行驶时尽量关闭 空调，堵车时不要为提高空调效能而使发动机以较 高转速运转，这样会缩短发动机和空调压缩机的使 用寿命。

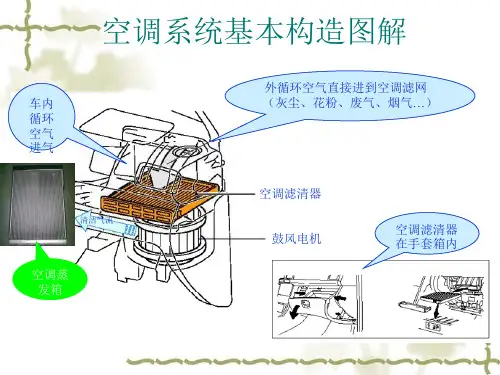

❖ 大多数车辆均装有CAF，就位于手套箱的后面，便于更换空调滤清器
2
空调滤清器、蒸发器新旧对比 新品与2万公里后的旧品实物比较
新车蒸发箱，表面干净， 无灰尘
已行驶5万公里以上的空调蒸发箱， 灰尘附着在其表面，异味产生的根 源，细菌滋生，严重影响车主、乘
客的健康
3
车内空调滤清器实际状况
❖ 由于原车空调外循环进风口没有任何滤网，
❖ 空调滤清器保持干净，空调蒸发箱表面就很少灰尘，空调 异味就会消除或减少，蒸发箱不易被腐蚀，并延长空调系 统的使用寿命。
❖ 改装费用：300元/台 （包含工时和材料）
汉兰达进风口是空的的， 灰尘直接进到空调滤清
器
加装空调防鼠网和过 滤棉，过滤外循环空
气中的灰尘
5
空调系统检查清洗步骤
❖ 拆空调鼓风机使用内窥镜检查蒸发箱表面是否有灰 尘、杂质……（清洗前让客户看到很脏）（5到10分 钟时间）
11
正确用好汽车空调
❖ 开启空调时间不要太长。长时间使用汽车空调会使 冷凝器压力过大，会对制冷系统造成损耗。因此， 如果车内温度已凉，不妨将汽车空调关闭一会。 停车前几分钟关闭空调。停车之前几分钟关掉 冷气，稍后开启自然风，在停车前使空调管道内的 温度回升，消除与外界的温差，从而保持空调系统 的相对干燥。

让 人 人 生 而 健 康！
洁净空调自动控制系统
采用RTU控制器控制，其通信功能强大，各种IO类型集成（ RTU和PLC比较而言，在室内应用场合已经看不出差别。RTU 的模拟量功能比PLC更为强大。工作环境远远高于PLC。其比 较和上面与远程模块的比较类似。可以认为RTU是专门为恶劣 环境和特定要求定制的PLC。） 集中监控：中央监控室集中监控系统运行情况，包括回风温度 、湿度、总送风风速、过滤器压差、风机频率、电流、房间压 力（部分房间）、回风压力（双风机）等重要参数；PMS系统 可在线监测分装间的尘埃粒子、浮游菌，并具有超限报警和数 据存储、报表打印等功能。 新风、排风阀自动复位：意外停电时阀门自动关闭（UPS供电 ），防止室外空气的倒灌。
洁净空调系统 工作原理
让 人 人 生 而 健 康！
洁净空调系统原理
工作原理：来自室外的新风经过滤器将尘埃杂物过滤 后与来自洁净室内的回风混合，通过初效过滤器过滤 ，再分别通过表冷段、加热段进行恒温除湿处理后经 过中效过滤器过滤，然后经加湿段加湿后进入送风管 道，通过送风管道上的消声器降噪后送入管道最末端 —高效过滤器后进入房间，部分房间设有排风口，由 排风口排出室外，其余的风通过回风口及回风管道与 新风混合后进入初效过滤器前循环。 空调机组运行示意图.dwg
让 人 人 生 而 健 康！
洁净空调自动控制系统
防火阀联动控制：送风管和回风管温度超过70℃，系统自动停 止运行，并启动消防警报。 设备排风阀和房间排风阀（回风阀）联动控制，用于平衡压力 （生物安全柜、洗瓶机、罐洗站、干热灭菌柜、消毒气闸、称 量间）； 报警功能：通讯故障报警、温度、湿度超限报警、系统风速故 障报警、变频器故障报警、回风压力故障报警、执行器故障报 警。 联锁：开机顺序为： 新风电动阀--送风机--排风电动阀--排风 机，停机顺序相反；

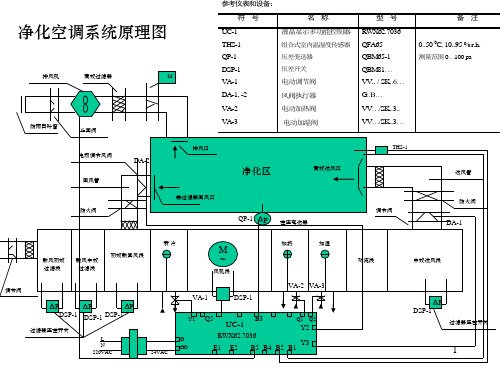

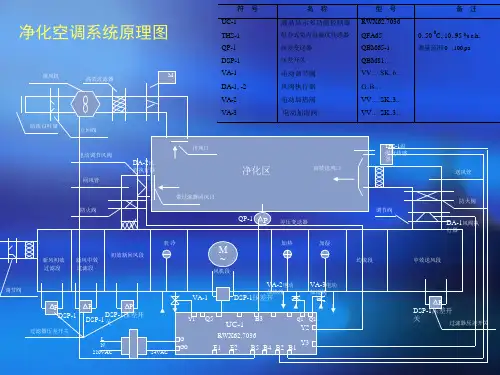

净化空调系统原理图
排风机
高效过滤器
M
防雨白叶窗
止回阀
参考仪表和设备：
符号
名称
UC-1
液晶显示多功能控制器
THS-1 QP-1 DSP-1 VA-1
组合式室内温湿度传感器 压差变送器 压差开关 电动调节阀
DA-1, -2
风阀执行器
VA-2
电动加热阀
VA-3
电动加湿阀
型号 RWX62.7036 QFA65 QBM65-1 QBM81… VV.. / SK..6… G..B… VV…/SK..3.. VV…/SK..3…
备注
0..50 0C, 10..95 % r.h. 测量范围 0…100 pa
电动调节风阀 回风管
DA-2
排风口
净化区
高效送风口
THS-1
送风管
防火阀
带过滤器回风口
QP-1 P 差压变送器
调节阀
防火阀
DA-1
新风初效 过滤段
新风中效 过滤段
初效新回风段
表冷
M
~Байду номын сангаас
风机段
加热
加湿
调节阀
P
P
P
DSP-1 DSP-1 DSP-1
过滤器压差开关
L N 220VAC
VA-1
DSP-1
VA-2 VA-3
24VAC
Y1
G GO
Q5 UC-1 B3
Q1 Q2
Y2
RWX62.7036
E可1 编E2辑课B5件BP4PBT2 B1 Y3
均流段
中效送风段
P DSP-1
过滤器压差开关
1
