正交试验设计方法(详细步骤)

正交试验设计方法(详细步骤)

正交试验设计（Orthogonal Experimental Design），又称为正交阵列试验设计，是一种常用的优化设计方法。它通过选择合适的试验因素水平组合，在有限的试验次数下，高效地确定最优的工艺参数和条件，从而得到最佳的工艺方案。本文将详细介绍正交试验设计的步骤。

第一步：确定试验目标和试验因素

在进行正交试验设计之前，首先需要明确试验的目标和需要考察的因素。试验目标可以是产品质量的提高、生产效率的提升或成本的降低等。试验因素是指影响试验目标的各项参数或条件，例如温度、时间、压力、pH值等。

第二步：确定试验水平和设计矩阵

根据实际情况和试验因素的范围，确定每个试验因素的几个水平。一般而言，水平数不宜过多，以免增加试验次数和成本。然后，利用正交表或正交试验设计软件生成设计矩阵。正交表是一种特殊的齐次分数阵，能够保证各个试验因素的水平组合均匀分布，并使得试验方案具有正交性，即各个试验因素相互独立，不会产生相互影响。

第三步：进行试验并记录结果 按照设计矩阵，进行实际的试验操作。对于每个试验组合，根据试验方案进行操作，并记录相关的观测结果。需要注意的是，试验过程应具备可重复性和可比较性，以保证结果的准确性和可靠性。

第四步：数据处理和分析

试验完成后，要对试验结果进行数据处理和分析。常见的分析方法包括方差分析、回归分析和优化分析等。方差分析可以帮助确定各个试验因素的主效应、交互作用和误差项的大小，进而判断试验因素对试验目标的影响程度。回归分析可以建立试验因素与试验目标之间的数学模型，进一步优化工艺参数。优化分析可以确定各个试验因素的最优水平组合，得到最佳的工艺方案。

第五步：验证和优化

在进行正交试验设计时，往往需要进行多次试验和优化，以进一步验证和确认试验结果的可靠性。通过不断调整和优化试验方案，最终得到满足要求的工艺方案。

综上所述，正交试验设计是一种高效的优化设计方法，可以在有限的试验次数下，确定最佳的工艺参数和条件。通过明确试验目标和试验因素，确定试验水平和设计矩阵，并进行试验、数据处理和分析、验证和优化等步骤，可以快速有效地进行正交试验设计。

(1) L4（23）

任意两列间的交互作用为另外一列

(2) L8(27)

L8(27)二列间的交互作用表

1 2

3

1 1 1

1

2 1 2 2

3 2 1 2

4 2 2 1

1 2 3 4 5 6 7

1 1 1 1 1 1 1 1

2 1 1 1 2 2 2 2

3 1 2 2 1 1 2 2

4 1 2 2 2 2 1 1

5 2 1 2 1 2 1 2

6 2 1 2 2 1 2 1

7 2 2 1 1 2 2 1

8 2 2 1 2 1 1 2

1 2 3 4 5 6 7

（1） 3 2 6 4 7 6

（2） 1 5 7 4 5

（3） 7 6 5 4

（4） 1 2 3

（5） 3 2

（6） 1

（7） 列

号 试 验 号

列

号 试 验 号

列

号 列 号 L8(27)表头设计

1 2 3

4 5 6

7

3 A B A×B C A×C B×C

4 A B A×B

C×D C A×C

B×D B×C

A×D D

4 A B

C×D A×B C

B×D A×C D

B×C A×D

5 A

D×E B

C×D A×B

C×E C

B×D A×C

B×E D

A×E B×C E

A×D

(3) L8(4×24)

L8(4×24)表头设计

1 2 3 4 5

2 A B (A×B)1 (A×B)2 (A×B)3

3 A B C

4 A B C D

5 A B C D E

1 2 3 4 5

1 1 1 1 1 1

2 1 2 2 2 2

3 2 1 1 2 2

4 2 2 2 1 1

5 3 1 2 1 2

6 3 2 1 2 1

7 4 1 2 2 1

8 4 2 1 1 2 列 号 因 子 数

列

号 试 验 号

列 号 因 子 数 (4) L12 (211)

(5) L16 (215)

1 2 3 4 5 6 7 8 9 10

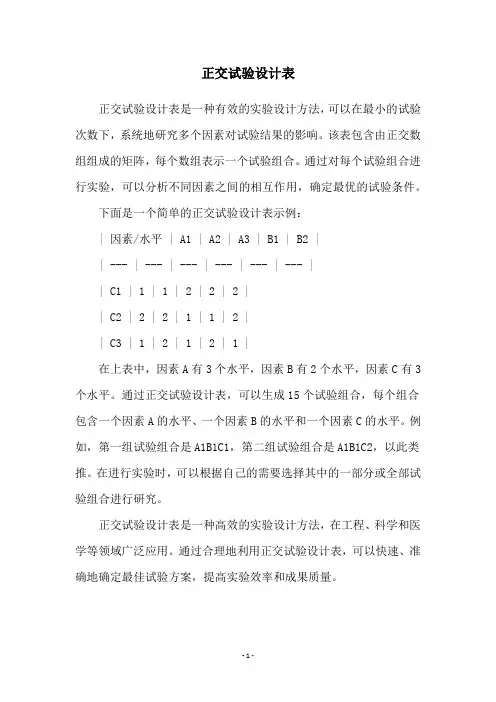

- 1 - 正交试验设计表

正交试验设计表是一种有效的实验设计方法，可以在最小的试验次数下，系统地研究多个因素对试验结果的影响。该表包含由正交数组组成的矩阵，每个数组表示一个试验组合。通过对每个试验组合进行实验，可以分析不同因素之间的相互作用，确定最优的试验条件。

下面是一个简单的正交试验设计表示例：

| 因素/水平 | A1 | A2 | A3 | B1 | B2 |

| --- | --- | --- | --- | --- | --- |

| C1 | 1 | 1 | 2 | 2 | 2 |

| C2 | 2 | 2 | 1 | 1 | 2 |

| C3 | 1 | 2 | 1 | 2 | 1 |

在上表中，因素A有3个水平，因素B有2个水平，因素C有3个水平。通过正交试验设计表，可以生成15个试验组合，每个组合包含一个因素A的水平、一个因素B的水平和一个因素C的水平。例如，第一组试验组合是A1B1C1，第二组试验组合是A1B1C2，以此类推。在进行实验时，可以根据自己的需要选择其中的一部分或全部试验组合进行研究。

正交试验设计表是一种高效的实验设计方法，在工程、科学和医学等领域广泛应用。通过合理地利用正交试验设计表，可以快速、准确地确定最佳试验方案，提高实验效率和成果质量。

第三章 正交试验设计

在生产实践中，试制新产品、改革工艺、寻求好的生产条件等等，这些都需要先做试验。而试验总要花费时间，消耗人力、物力，因此人们总希望做试验的次数尽量少，而得到的结果尽可能好。要达到这个目的，就必须对试验做合理的安排，也就是要进行试验设计。

实际问题是复杂的，对试验有影响的因素往往是多方面的。我们要考虑各因素对试验影响的情况。在多因素、多水平试验中，如果对每个因素的每个水平都互相搭配进行全面试验，需要做的试验次数就会很多。比如对两个7水平的因素，如果两因素的各个水平都互相搭配进行全面试验，要做4972次试验，而3个7水平的因素要进行全面试验，就要做34373次试验，照这样，对6个7水平 的因素，进行全面试验就要做11764976次试验。做这么多次试验，需要花费大量的人力、物力，还要用相当长的时间，显然是非常困难的。有时，由于时间过长，条件改变，还会是试验失效。人们在长期的实践中发现，要得到理想的结果，并不需要进行全面的试验，即使因素个数、水平都不太多，也不要做全面试验。尤其对那些试验费用很高，或具有破坏性的试验，更不要做全面试验。我们应当在不影响试验效果的前提下，尽可能减少试验次数。正交设计就是解决这个问题的有效方法。正交设计的有效工具是正交表，用正交表安排试验是一种比较有效的方法，在实践中已经得到广泛的应用。

3.1 正交表及其用法

正交表是一种特制的表格。这里先介绍表的记号、特点及用法。下面以)3(49L为例来说明。这个正交表的格式如表3.1.1.

表3.1.1 正交表)3(49L

列号

试验号 1 2 3 4

1 1 1 1 1

2 1 2 2 2

3 1 3 3 3

4 2 1 2 3

5 2 2 3 1

6 2 3 1 2

7 3 1 3 2

8 3 2 1 3

9 3 3 2 1

)3(49L是什么意思呢？字母L表示正交表；数字9表示这张表共有9行，说明用这张表来安排试验要做9次试验；数字4表面这张表共有4列，说明用这张表最多可安排4个因素；数字3表示在表中主主体部分只出现1，2，3三个数字，它们分别代表因素的3个水平，说明各因素都是三个水平的。一般的正交表记为)(knmL，n是表的行数，也就是要安排的试验次数；k是表中列数，表示因素的个数；m是各因素的水平数。
