1 桥梁工程施工组织设计
目 录
第一章 编制依据
第二章 工程概况
（一） 工程简介
（二） 技术标准
（三） 地质概括
（四） 筑路材料
（五） 全桥主要工程数量
第三章 工程质量目标、保证工程质量的措施
（一）工程质量目标
（二）质量管理体系
（三）质量控制措施
（四）质量控制方法
第四章 施工组织计划
（一）施工组织机构与总体布臵
（二）施工现场准备
（三）劳动力、机具设备和材料的准备
（四）技术准备
（五）施工进度安排
第五章 确保工期的主要措施
第六章 主要工程施工技术方案
（一）基础施工
（二）下部结构施工
（三）上部结构施工
（四）桥面系及附属工程施工 2 （五）质量检验及目标控制标准
第七章 季节性施工措施
（一）冬季施工措施
（二）雨季施工措施
（三）农忙时施工措施
第八章 安全施工措施
第九章 文明施工、环境保护措施
第十章 材料节约措施
第十一章 计划的修正
3
第一章 编制依据
（一）《芜湖县山下桥改造工程招标文件》
（二）《芜湖县2011年危桥改造山下桥改造工程施工图》
（三）现场查看、结构物等实地调查
（四）进场机械、设备性能及台班定额
（五）工程施工定额
（六）有关施工规范、试验规范、规程
1）中华人民共和国交通部标准《公路工程技术标准》JTG
B-2003
2）中华人民共和国交通部标准《公路桥涵设计通用规范》JTG D60-2004
3）中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004
4）中华人民共和国交通部标准《公路桥涵地基与基础设计规范》JTG D63-2007
5）中华人民共和国交通部标准《公路桥梁抗震设计细则》JTGTB02-01-2008
6）中华人民共和国交通部标准《公路交通安全设施设计规范》JTG D81-2006
7）中华人民共和国交通部标准《公路桥涵施工技术规范》JTG041-2000

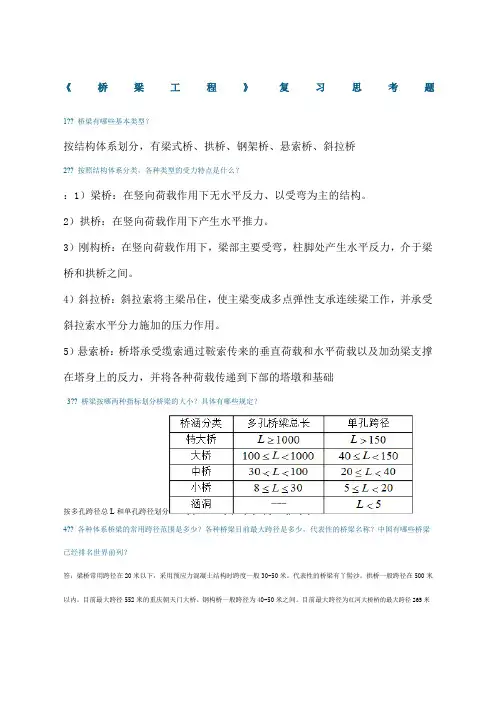

《桥梁工程》复习思考题
1?? 桥梁有哪些基本类型？
按结构体系划分，有梁式桥、拱桥、钢架桥、悬索桥、斜拉桥
2?? 按照结构体系分类，各种类型的受力特点是什么？
：1）梁桥：在竖向荷载作用下无水平反力、以受弯为主的结构。
2）拱桥：在竖向荷载作用下产生水平推力。
3）刚构桥：在竖向荷载作用下，梁部主要受弯，柱脚处产生水平反力，介于梁桥和拱桥之间。
4）斜拉桥：斜拉索将主梁吊住，使主梁变成多点弹性支承连续梁工作，并承受斜拉索水平分力施加的压力作用。
5）悬索桥：桥塔承受缆索通过鞍索传来的垂直荷载和水平荷载以及加劲梁支撑在塔身上的反力，并将各种荷载传递到下部的塔墩和基础
3?? 桥梁按哪两种指标划分桥梁的大小？具体有哪些规定？
按多孔跨径总L和单孔跨径划分
4?? 各种体系桥梁的常用跨径范围是多少？各种桥梁目前最大跨径是多少，代表性的桥梁名称？中国有哪些桥梁已经排名世界前列？
答：梁桥常用跨径在20米以下，采用预应力混凝土结构时跨度一般30-50米。代表性的桥梁有丫髻沙。拱桥一般跨径在500米以内。目前最大跨径552米的重庆朝天门大桥。钢构桥一般跨径为40-50米之间。目前最大跨径为红河大桥桥的最大跨径265米
5?? 桥梁的基本组成部分有哪些？各组成部分的作用如何？
有五大件和五小件组成。具体有桥跨结构、支座系统、桥墩、桥台、基础、桥面铺装、排水防水系统、栏杆、伸缩缝和灯光照明。桥跨结构是线路遇到障碍时，跨越这类障碍的主要承载结构。支座系统式支承上部结构并传递荷载于桥梁墩台上，应满足上部结构在荷载、温度或其他因素所预计的位移功能。桥墩是支承两侧桥跨上部结构的建筑物。桥台位于河道两岸，一端与路堤相接防止路堤滑塌，另一端支承桥跨上部结构。基础保证墩台安全并将荷载传至地基的结构部分。桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明与桥梁的服务功能有关。
6?? 名词的含义：净跨径，计算跨径，桥梁全长，设计洪水位，桥下净空，桥面净空
本章介绍桥梁结构的模拟分析。桥梁是一种重要的工程结构，精确分析桥梁结构在各种受力方式下的响应有较大的工程价值。模拟不同类型的桥梁需要不同的建模方法，分析内容包括静力分析、动荷载响应分析、施工过程分析等等。在本章中着重介绍桁架桥、刚架桥和斜拉桥三种类型桥梁。
内容

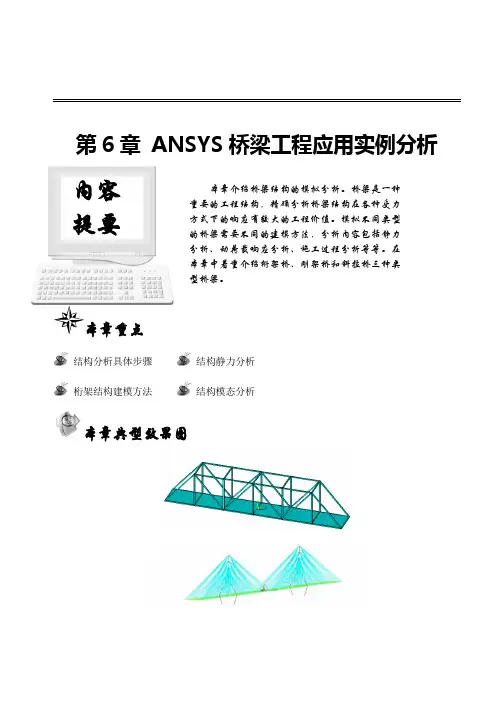

提要 第6章 ANSYS桥梁工程应用实例分析
本章重点
结构分析具体步骤 结构静力分析
桁架结构建模方法 结构模态分析
本章典型效果图
第6章 ANSYS桥梁工程应用实例分析
6.1 引言
ANSYS通用有限元软件在土木工程应用分析中可发挥巨大的作用。我们用它来分析桥梁工程结构，可以很好的模拟各种类型桥梁的受力、施工工况、动荷载的耦合等。
ANSYS程序有丰富的单元库和材料库，几乎可以仿真模拟出任何形式的桥梁。静力分析中，可以较精确的反应出结构的变形、应力分布、内力情况等；动力分析中，也可精确的表达结构的自振频率、振型、荷载耦合、时程响应等特性。利用有限元软件对桥梁结构进行全桥模拟分析，可以得出较准确的分析结果。
本章介绍桥梁结构的模拟分析。作为一种重要的工程结构，桥梁的精确分析具有较大的工程价值。桥梁的种类繁多，如梁桥、拱桥、钢构桥、悬索桥、斜拉桥等等，不同类型的桥梁可以采用不同的建模方法。桥梁的分析内容又包括静力分析、施工过程模拟、动荷载响应分析等。可以看出桥梁的整体分析过程比较复杂。总体上来说，主要的模拟分析过程如下：
（1） 根据计算数据，选择合适的单元和材料，建立准确的桥梁有限元模型。
（2） 施加静力或者动力荷载，选择适当的边界条件。
（3） 根据分析问题的不同，选择合适的求解器进行求解。
（4） 在后处理器中观察计算结果。
（5） 如有需要，调整模型或者荷载条件，重新分析计算。
桥梁的种类和分析内容众多，不同类型桥梁的的分析过程有所不同，分析侧重点也不一样。在这里仅仅给出大致的分析过程，具体内容还要看具体实例的情况。

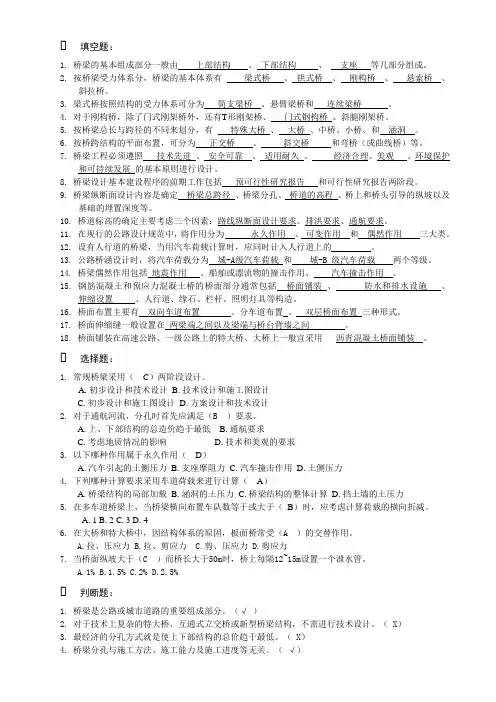

填空题：
1. 桥梁的基本组成部分一般由 上部结构 、 下部结构 、 支座 等几部分组成。
2. 按桥梁受力体系分，桥梁的基本体系有 梁式桥 、 拱式桥 、 刚构桥 、 悬索桥
、斜拉桥。
3. 梁式桥按照结构的受力体系可分为 简支梁桥 、悬臂梁桥和 连续梁桥 。
4. 对于刚构桥，除了门式刚架桥外，还有T形刚架桥、 门式钢构桥 、斜腿刚架桥。
5. 按桥梁总长与跨径的不同来划分，有 特殊大桥 、 大桥 、中桥、小桥、和 涵洞 。
6. 按桥跨结构的平面布置，可分为 正交桥 、 斜交桥 和弯桥（或曲线桥）等。
7. 桥梁工程必须遵照 技术先进 、 安全可靠 、 适用耐久 、 经济合理、美观 、环境保护和可持续发展 的基本原则进行设计。
8. 桥梁设计基本建设程序的前期工作包括 预可行性研究报告 和可行性研究报告两阶段。
9. 桥梁纵断面设计内容是确定 桥梁总跨径 、桥梁分孔、 桥道的高程 、桥上和桥头引导的纵坡以及基础的埋置深度等。
10. 桥道标高的确定主要考虑三个因素：路线纵断面设计要求、排洪要求、通航要求。
11. 在现行的公路设计规范中，将作用分为 永久作用 、 可变作用 和 偶然作用 三大类。
12. 设有人行道的桥梁，当用汽车荷载计算时，应同时计入人行道上的 。
13. 公路桥涵设计时，将汽车荷载分为 城-A级汽车荷载 和 城-B 级汽车荷载 两个等级。
14. 桥梁偶然作用包括 地震作用 、船舶或漂流物的撞击作用、 汽车撞击作用 。
15. 钢筋混凝土和预应力混凝土桥的桥面部分通常包括 桥面铺装 、 防水和排水设施 、
伸缩设置 、人行道、缘石、栏杆、照明灯具等构造。
