20crmnti热处理硬度标准

20crmnti渗碳淬火硬度

20CrMnTi是一种低合金结构钢，常用于制造机械零件和工程构件。渗碳淬火是一种常见的热处理方法，用于增加钢材的硬度和耐磨性。

在20CrMnTi渗碳淬火过程中，首先将钢材加热到适当的温度，然后浸入含有碳气体的炉中进行渗碳处理。渗碳过程中，碳原子会渗透到钢材的表面，使其表面形成一层高碳含量的硬化层。这样，钢材表面就能够具有较高的硬度和耐磨性。

渗碳淬火后的20CrMnTi钢材的硬度通常可以达到HRC 55-60。这种硬度水平可以满足许多机械零件和工程构件对硬度和耐磨性的要求。此外，渗碳淬火还能够提高钢材的抗拉强度和抗疲劳性能，从而提高其使用寿命。

渗碳淬火不仅可以提高20CrMnTi钢材的硬度和耐磨性，还能够改善其综合力学性能。通过控制渗碳时间和温度，可以调整钢材表面硬化层的厚度和碳含量，以满足不同工程需求。此外，渗碳淬火还可以增加钢材的表面强度和耐腐蚀性，提高其工作性能。

总之，20CrMnTi渗碳淬火是一种常用的热处理方法，通过在钢材表面形成硬化层，可提高其硬度、耐磨性和综合力学性能，从而适用于各种机械零件和工程构件的制造。

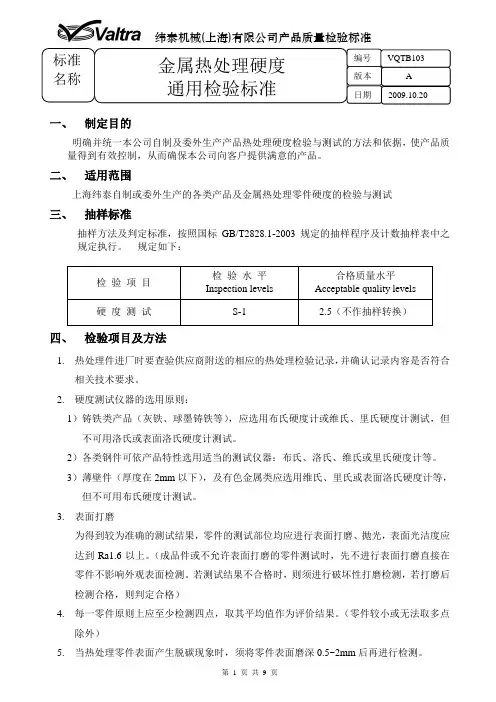

纬泰机械(上海)有限公司产品质量检验标准

第 1 页 共 9 页 标准

名称 金属热处理硬度

通用检验标准 编号

版本

日期 VQTB103

A

2009.10.20

一、 制定目的

明确并统一本公司自制及委外生产产品热处理硬度检验与测试的方法和依据，使产品质量得到有效控制，从而确保本公司向客户提供满意的产品。

二、 适用范围

上海纬泰自制或委外生产的各类产品及金属热处理零件硬度的检验与测试

三、 抽样标准

抽样方法及判定标准，按照国标GB/T2828.1-2003规定的抽样程序及计数抽样表中之规定执行。 规定如下：

检 验 项 目 检 验 水 平

Inspection levels 合格质量水平

Acceptable quality levels

硬 度 测 试 S-1 2.5（不作抽样转换）

四、 检验项目及方法

1. 热处理件进厂时要查验供应商附送的相应的热处理检验记录，并确认记录内容是否符合相关技术要求。

2. 硬度测试仪器的选用原则：

1）铸铁类产品（灰铁、球墨铸铁等），应选用布氏硬度计或维氏、里氏硬度计测试，但不可用洛氏或表面洛氏硬度计测试。

2）各类钢件可依产品特性选用适当的测试仪器：布氏、洛氏、维氏或里氏硬度计等。

3）薄壁件（厚度在2mm以下），及有色金属类应选用维氏、里氏或表面洛氏硬度计等，但不可用布氏硬度计测试。

3. 表面打磨

为得到较为准确的测试结果，零件的测试部位均应进行表面打磨、抛光，表面光洁度应达到Ra1.6以上。（成品件或不允许表面打磨的零件测试时，先不进行表面打磨直接在零件不影响外观表面检测。若测试结果不合格时，则须进行破坏性打磨检测，若打磨后检测合格，则判定合格）

4. 每一零件原则上应至少检测四点，取其平均值作为评价结果。（零件较小或无法取多点除外）

5. 当热处理零件表面产生脱碳现象时，须将零件表面磨深0.5~2mm后再进行检测。 纬泰机械(上海)有限公司产品质量检验标准

20CrMnTi（也称为20CrMnTi合金钢）是一种低碳合金钢，主要由铬（Cr）、锰（Mn）、

钛（Ti）等元素组成。这种钢常用于制造齿轮和其他机械零件，因为它具有良好的强度

和耐磨性。钢的硬度通常以洛氏硬度（Rockwell Hardness）来表示。

20CrMnTi钢的硬度通常在40-60 HRC（洛氏硬度）之间，具体的硬度取决于热处理条

件和合金元素的含量。以下是20CrMnTi钢在不同热处理状态下的硬度范围：

1. 退火状态：在退火状态下，20CrMnTi钢的硬度通常较低，约为20-30 HRC。这种状

态下的钢材具有较好的加工性和韧性。

2. 规范化状态：通过规范化处理，钢的硬度会略有提高，通常在30-40 HRC之间。规

范化可以提高钢的强度和硬度。

3. 淬火和回火状态：通过淬火（quenching）和回火（tempering）处理，可以使20CrMnTi

钢达到更高的硬度，通常在50-60 HRC之间。淬火使钢材快速冷却以增加硬度，而回火

则减轻脆性并提高韧性。

需要注意的是，确切的硬度取决于具体的热处理参数和处理时间，因此硬度值可能会有

一定的变化。在实际应用中，可以根据所需的性能要求选择适当的热处理条件来控制钢

的硬度。

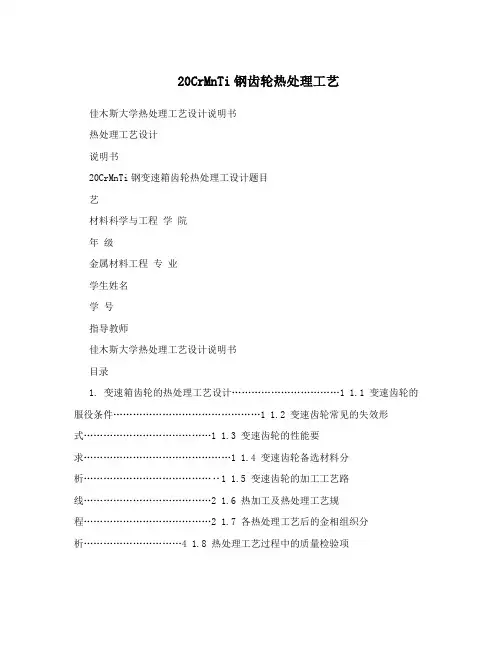

20CrMnTi钢齿轮热处理工艺

佳木斯大学热处理工艺设计说明书

热处理工艺设计

说明书

20CrMnTi钢变速箱齿轮热处理工设计题目

艺

材料科学与工程 学 院

年 级

金属材料工程 专 业

学生姓名

学 号

指导教师

佳木斯大学热处理工艺设计说明书

目录

1. 变速箱齿轮的热处理工艺设计……………………………1 1.1 变速齿轮的服役条件………………………………………1 1.2 变速齿轮常见的失效形式…………………………………1 1.3 变速齿轮的性能要求………………………………………1 1.4 变速齿轮备选材料分析…………………………………‥1 1.5 变速齿轮的加工工艺路线…………………………………2 1.6 热加工及热处理工艺规程…………………………………2 1.7 各热处理工艺后的金相组织分析…………………………4 1.8 热处理工艺过程中的质量检验项目………………………6 1.8.1 渗碳淬火后齿轮的检验项目、内容和要求………………6 1.8.2 渗碳齿轮的常见缺陷及防止措施…………………………6

2. 心得…………………………………………………………8 3. 参考文献……………………………………………………8

佳木斯大学热处理工艺设计说明书 1.变速箱齿轮的热处理工艺设计

1.1变速齿轮的服役条件

齿轮是机械工业中应用最广泛的重要零件之一。其主要作用是传递动力，改变运动速度和方向。是主要零件。其服役条件如下:

齿轮工作时，通过齿面的接触来传递动力。两齿轮在相对运动过程中，既有滚动，又有滑动。因此，齿轮表面受到很大的接触疲劳应力和摩擦力的作用。在齿根部位受到很大的弯曲应力作用;在运转过程中的过载产生振动，承受一定的冲击力或过载;变速齿轮在换档时，端部受冲击，承受一定冲击力;在一些特殊环境下，受介质环境的影响而承受其它特殊的力的作用。

1.2变速齿轮常见的失效形式
