30crmnsi热处理工艺及硬度

文章标题：探索30crmnsia热处理硬度HRC40的奥秘

一、30crmnsia热处理硬度HRC40的定义

30crmnsia是一种常用的优质合金结构钢材料，其热处理硬度HRC40指的是在经过热处理工艺后，其硬度达到了HRC40的标准。热处理是通过控制材料的加热和冷却过程，来改变其组织结构和性能的方法。而HRC40是一种用于衡量材料硬度的指标，代表着在洛氏硬度标准下的一定硬度水平。了解30crmnsia热处理硬度HRC40的奥秘，需要从材料的特性、热处理工艺和应用领域等多个方面进行全面探讨。

二、30crmnsia热处理硬度HRC40的特性

1. 材料成分：30crmnsia是一种含有铬、锰、硅等元素的优质合金结构钢材料。这种成分使其在热处理后能够达到HRC40的硬度，并具有优异的强度、韧性和耐磨性等特点。

2. 热处理适应性：30crmnsia材料在经过适当的热处理工艺后，能够获得均匀的组织结构，从而达到HRC40的硬度要求。这种热处理适应性使其在工程领域具有广泛的应用前景。

3. 抗拉强度：热处理后的30crmnsia材料具有良好的抗拉强度，可以满足各种机械零件对强度和刚性的要求。

三、30crmnsia热处理硬度HRC40的热处理工艺

1. 晶粒调整：在30crmnsia材料的热处理过程中，通过晶粒调整工艺，可以使其晶界变得细小而均匀，从而提高其抗拉强度和硬度。 2. 淬火处理：淬火是30crmnsia达到HRC40硬度的重要工艺环节之一。通过控制淬火温度和速率，可以使材料表面形成高硬度的马氏体组织，从而提高整体硬度。

3. 回火处理：在淬火后，对30crmnsia材料进行适当的回火处理，可以消除淬火应力，提高材料的韧性和强度，使其达到HRC40的硬度要求。

四、30crmnsia热处理硬度HRC40在工程领域的应用

1. 机械制造：30crmnsia材料经过热处理后，具有较高的硬度和强度，适用于制造各种高负荷、高速度和高精度的机械零部件。

30crmnsiti热处理

30CrMnSiTi是一种常用的合金钢材，具有良好的机械性能和热处理性能。热处理是对金属材料进行加热和冷却处理，以改变其组织和性能的过程。对于30CrMnSiTi合金钢材来说，热处理是非常重要的，可以显著提高其强度和硬度，同时改善其韧性和耐磨性。

30CrMnSiTi合金钢材主要由铁、碳、锰、硅和钛等元素组成。其中，碳是提高钢材硬度和强度的关键元素，而锰、硅和钛则可以提高钢材的韧性和耐磨性。通过适当的热处理工艺，可以使这些元素在钢材中形成合适的组织结构，从而达到理想的性能。

30CrMnSiTi合金钢材的热处理过程主要包括加热、保温和冷却三个阶段。首先，将钢材加热到适当的温度，使其达到奥氏体化的温度范围。在保温阶段，保持钢材在这个温度范围内一定的时间，使其组织结构发生相应的变化。最后，通过快速冷却，将钢材迅速冷却到室温，使其形成马氏体组织。

热处理后的30CrMnSiTi合金钢材具有较高的强度和硬度。奥氏体化过程中，钢材中的碳和其他合金元素会溶解在铁基体中，形成固溶体。在快速冷却的过程中，固溶体会迅速转变为马氏体组织，这种组织具有较高的硬度和强度。此外，热处理还可以消除钢材中的内应力，提高其韧性和耐磨性。

然而，热处理也存在一定的问题和挑战。首先，热处理过程中需要控制温度和时间，以确保钢材的组织结构得到良好的调控。过高或过低的温度、过长或过短的保温时间都会导致钢材性能不理想。其次，热处理过程中需要使用特殊的设备和工艺，对生产成本和工艺要求提出了一定的挑战。

为了克服这些问题，需要进行合理的热处理工艺设计和优化。首先，需要根据30CrMnSiTi合金钢材的具体要求和应用场景，确定合适的热处理参数。其次，需要选择合适的热处理设备和工艺，确保温度和时间的准确控制。最后，需要进行严格的质量控制和检测，确保热处理后的钢材达到预期的性能要求。

总之，30CrMnSiTi合金钢材的热处理是提高其性能的重要手段。通过适当的热处理工艺，可以显著提高钢材的强度和硬度，同时改善其韧性和耐磨性。然而，热处理也存在一定的问题和挑战，需要进行合理的工艺设计和优化。只有在严格的质量控制和检测下，才能确保热处理后的钢材达到预期的性能要求。

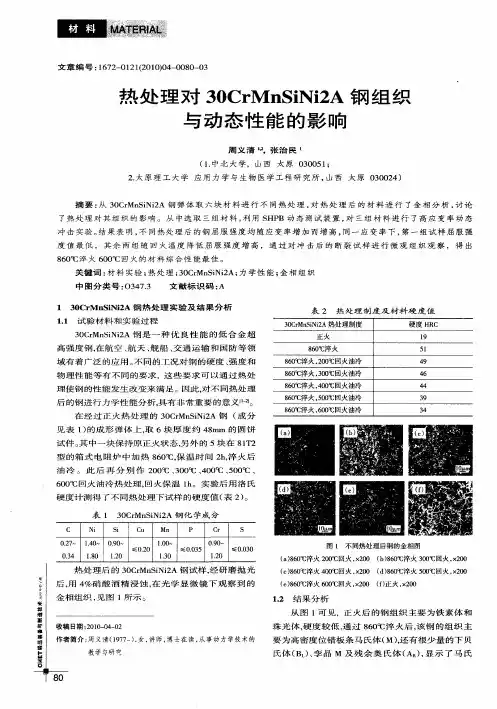

文章编号：１６７２—０１２１（２０１０）０４—００８０—０３　

热处理对３０ＣｒＭｎＳｉＮｉ２Ａ钢组织　

与动态性能的影响　

周义清　张治民　

（１．中北大学，山西太原０３００５１；　２．太原理工大学应用力学与生物医学工程研究所，山西太原０３００２４）　

摘要：从３０ＣｒＭｎＳｉＮｉ２Ａ钢弹体取六块材料进行不同热处理，对热处理后的材料进行了金相分析，讨论　

了热处理对其组织的影响。从中选取三组材料，利用ＳＨＰＢ动态测试装置，对三组材料进行了高应变率动态　

冲击实验。结果表明，不同热处理后的钢屈服强度均随应变率增加而增高，同一应变率下，第一组试样屈服强　度值最低，其余两组随回火温度降低屈服强度增高，通过对冲击后的断裂试样进行微观组织观察，得出　８６０％淬火６００℃回火的材料综合性能最佳。　

关键词：材料实验；热处理；３０ＣｒＭｎＳｉＮｉ２Ａ；力学性能；金相组织　中图分类号：Ｏ３４７．３　文献标识码：Ａ　

１　３０ＣｒＭｎＳｉＮｉ２Ａ钢热处理实验及结果分析　

１．１试验材料和实验过程　３０ＣｒＭｎＳｉＮｉ２Ａ钢是一种优良性能的低合金超　

高强度钢，在航空、航天、舰船、交通运输和国防等领　

域有着广泛的应用。不同的工况对钢的硬度、强度和　物理性能等有不同的要求，这些要求可以通过热处　

理使钢的性能发生改变来满足。因此，对不同热处理　后的钢进行力学性能分析，具有非常重要的意义【　。　

在经过正火热处理的３ＯｃｒＭｎｓｉＮｉ２Ａ钢（成分　见表１）的成形弹体上，取６块厚度约４８ｒａｍ的圆饼　

试件。其中一块保持原正火状态，另外的５块在８１Ｔ２　型的箱式电阻炉中加热８６０￣Ｃ，保温时间２ｈ，淬火后　

油冷。此后再分别作２００￣Ｃ、３００￣Ｃ、４００％、５００￣Ｃ、　６００￣Ｃ回火油冷热处理，回火保温１ｈ。实验后用洛氏　硬度计测得了不同热处理下试样的硬度值（表２）。　

表１　３０ＣｒＭｎＳｉＮｉ２Ａ钢化学成分　

Ｃ　Ｎｉ　Ｓｉ　Ｃｕ　Ｍｎ　Ｐ　Ｃｒ　Ｓ　

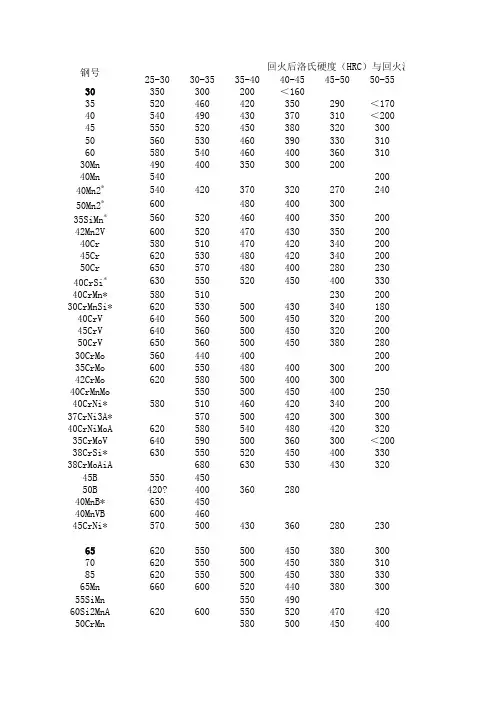

25-3030-3535-4040-4545-5050-5530350300200＜16035520460420350290＜17040540490430370310＜20045550520450380320300505605304603903303106058054046040036031030Mn49040035030020040Mn54020040Mn2*54042037032027024050Mn2*60048040030035SiMn*56052046040035020042Mn2V60052047043035020040Cr58051047042034020045Cr62053048042034020050Cr65057048040028023040CrSi*63055052045040033040CrMn*58051023020030CrMnSi*62053050043034018040CrV64056050045032020045CrV64056050045032020050CrV65056050045038028030CrMo56044040020035CrMo60055048040030020042CrMo62058050040030040CrMnMo55050045040025040CrNi*58051046042034020037CrNi3A*57050042030030040CrNiMoA62058054048042032035CrMoV640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032045B55045050B420?40036028040MnB*65045040MnVB60046045CrNi*57050043036028023065620550500450380300706205505004503803108562055050045038033065Mn66060052044038030055SiMn55049060Si2MnA62060055052047042050CrMn58050045040060Si2CrV460420钢号回火后洛氏硬度（HRC）与回火温度30W4Cr2VAGCr6550500460400300GCr9550500460410350GCr15680580530480420380GCr9SiMn420350GCr15SiMn480420350Cr6WV700650600540450T7(A)580530470420370320T8(A)580530470420370332T10(A)580540490430380340T12(A)5805404904303803409Mn24003409Mn2V500400320Cr26005304804203209Cr2Mo(W)9SiCr6706205805204503806SiCr630590530450380Cr580530480420350SiCr440CrMn590540490430340CrWMn640600540480420350Cr12650600520470250750700650600550Cr12MoV740670620570530700710650610W350300W？330280CrW56205505004504003209CrWMn6205705204703706SiMnV6005304704005CrMnMo5805204703802505CrNiMo7006405504503802803Cr2W8V700630540＜2008Cr3610580510440330Cr4W2MoVW18Cr4V720700680W9Cr4V2670W12Mo3Cr4V3Co5SiW12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3AlW9Cr4V2Co10W10Cr4V5Co5550-650℃回火
