CPE安装及使用说明【范本模板】

  • 格式：doc
  • 大小：8.60 MB
  • 文档页数：21

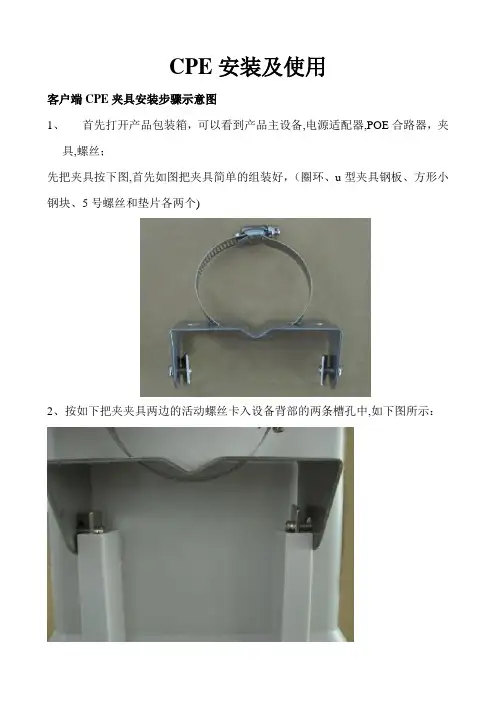

CPE安装及使用

客户端CPE夹具安装步骤示意图

1、 首先打开产品包装箱，可以看到产品主设备,电源适配器,POE合路器，夹具,螺丝；

先把夹具按下图,首先如图把夹具简单的组装好，（圈环、u型夹具钢板、方形小钢块、5号螺丝和垫片各两个)

2、按如下把夹夹具两边的活动螺丝卡入设备背部的两条槽孔中,如下图所示：

卡入后，调试到适宜的位置拧紧夹具两边的螺丝固定夹具位置即可；

3、安装设备时根据所需安装杆的大小调整夹具圈环的大小。（拧圈环上的一字螺丝)安装成功后如下图所示:

下图为产品侧面图:

5、电源和POE合路器连接如下图所示：

一、 使用说明

1、 系统登录

➢ 请先将本机IP设置为192。168.1。x（2—254)网段:

(图1.1：TCP/IP协议设置) ➢ 打开IE浏览器,在地址栏输入http：//192.168.1。250/

(图1。2：登录界面）

➢ 输入默认用户名：admin，默认密码：admin，点击“登录",进入WEB管理初始界面；

(图1。3：系统状态）

这里可以查看系统的基本信息,运行状态，运行时间，无线配置信息等；在Client模式下，如果设备已经连接上热点AP，则在“无线配置”里面的“状态"显示“Connected”，如果没有连接上,则显示“Scanning”，这里判断设备间是否连接成功的标志。

2、 操作模式

设备支持两种操作模式: 桥接，

无线ISP， 系统默认是 “桥接”模式，普通用户推荐使用 桥接模式,设备相当于一个无线终端。

（图2。1:操作模式设置）

3、 无线设置

该菜单项设置无线各项相关参数。

3．1 基本设置

该页面设置无线工作在不同模式下相关参数。

(图3。1：无线基本设置）

禁用无线网络接口 : 勾选将关闭无线功能 .

频带 ： 可选如下模式

2.4G Hz(B)：11b模式，最高速率是11Mbps

2。4G Hz (G)：11g模式,最高速率是54 Mbps

2.4G Hz（N）：11n模式，最高速率是150 Mbps（1T1R）300 Mbps（2T2R)

2.4G Hz （B+G):11b/g模式，最高速率分别是11 Mbps和54 Mbps

2.4G Hz（G+N）：11g/n模式,最高速率分别是54 Mbps和150 Mbps /300

Mbps

2。4G Hz(B+G+N):11b/g/n模式，最高速率分别是11 Mbps,54 Mbps,150

Mbps /300 Mbps.

模式: 可选AP,CLIENT，WDS,AP+WDS 模式,默认是 Client 模式。在AP模式下，点击 Multiple AP 按钮, 将显示并可更改multiple AP的无线参数设置.

网络类型 ： 默认是 infrastructure， 如在Client模式下， 可选择 Ad—hoc。

SSID： 无线网络标识符（最长32个字符)，可修改，用户需要通过配置AP端一致的SSID标识符,才能访问无线接入点AP.

信道带宽：可选20M和40M，用于提高11n模式的无线性能。

信道偏置： 可选Upper 或 Lower。用于确定40M信道带宽时的偏置方向.

信道 : 路由器当前使用的信道，可从下拉列表中选择其他有效信道。

广播SSID: 可选择 Disable 或 Enable.用于关闭和打开路由器广播SSID，在AP模式下，如果关闭广播SSID,无线客户端将无法扫描到AP的SSID,

默认是 Enable开启。

WMM： 默认是 Enable开启无线多媒体传输。

速率: 可选1M, 2M， 5。5M, 11M， 6M， 9M， 12M， 18M， 24M， 36M，

48M, 54M, MCS0， MCS1, MCS2， MCS3, MCS4, MCS5， MCS6,

MCS7， and Auto. 默认是 Auto。

连接客户端 : 点击 “查看已激活客户端” 按钮 ,将显示 “ 已激活无线客户端列表” , 您可以看到客户端状态，在AP模式下激活。

开启MAC地址克隆(仅Client模式下有效）: 勾选开启，

开启中继模式 （设备可以同时工作在AP和Client模式): 勾选开启，

扩展SSID: 当开启中继模式时有效。

3．2 基站扫描

(图3。2:基站扫描）

该页面提供一个工具扫描周边的WIFI热点网络. 如果您已设置为Client模式,则当扫描到周边的热点SSID后，您可以选择并手动连接，如果欲连接热点设备设置了加密，在AP列表里查看“Encrypt”列设置什么类型加密方式，则点击“连接”按钮后，选择延后重启设备，需要在“安全设置”页面进行相对应类型的认证加密，并输入正确的密码，设置成功后，重启设备,则可以连接上热点AP。

3．3 高级设置

该页面的相关设置，只有对无线网络有充分了解的高级用户才可以更改. 如您不熟悉这些参数，建议选择默认配置就好。

（图3.3：无线高级设置)

3．4 安全设置

该页面用于设置无线网络的安全机制. 打开WEP 或WPA 并设定相应密钥可有效防止非法用户访问您的无线网络。

(图3。4：无线安全设置）

加密方式： 支持 None ,WEP ,WPA ，WPA2 ,WPA2。

802。1x 认证: 勾选开启802.1x认证功能（此加密方式只支持设备设置为AP模式有效）. WPA认证模式：支持 企业

(远程认证)，

个人 (预共享密钥) .

WPA加密序列： 支持 TKIP, AES 模式

WPA2加密序列：支持 TKIP, AES 模式 .

预共享密钥格式：支持 Passphrase ，Hex (64 characters)

预共享密钥 : 输入 8～128 字符密码.

3．5 访问控制

如果选择 '允许列表’， 只有MAC地址在访问控制列表里的客户端才可以连接到设备； 若选择 ’拒绝列表’, MAC地址在访问控制列表里的客户端将不能连接到设备。 默认是 禁用。(此功能只在设备工作在AP模式生效）。

(图3。5:无线访问控制)

3．6 WDS设置

无线分配系统像有线以太网那样用无线媒体将不同的AP彼此相连。 若要设置,您必须将这些AP设置在同一无线信道并添加其他AP的MAC地址到WDS AP列表里。

（图3。6：WDS设置)

只有在 “无线设置” –〉 “ 基本设置”页面, 模式 选择 “ WDS ” 或

“ AP+WDS ”后， 在WDS设置页面里方可开启WDS ， 并填入其它AP的MAC地址，点击 “应用” 按钮，完成设置。

4、 网口设置

4.1 局域网接口

该页面用于配置路由器本地局域网端口的参数。 您可以修改IP地址，子网掩码，DHCP服务器等相关设置。

(图4.1：局域网LAN口设置）

IP地址： 路由器LAN口的IP 地址 ， 默认是 192.168.1.250

子网掩码：路由器LAN口的子网掩码, 默认是 255.255.255。0

默认网关： 默认是 0。0。0。0,您可以根据需要更改。

DHCP:可以选 Server，Disable,Client。 默认是 Disabled可以给连接到设备的客户端自动分配IP地址。

DHCP客户端地址范围： 默认是 192.168.1。100—192.168.1.200. 点击 查看客户端 按钮将显示DHCP客户端信息。

域名： 默认是 Client

802.1d spanning tree: 可选 Disable 或 Enable。 默认是 Disable。

克隆MAC地址: 您可以输入MAC地址使用克隆功能.

4。2 广域网接口

该页面用于配置设备WAN口Internet上网方式。您可以在 WAN口接入方式 处选择 Static IP，DHCP, PPPoE， PPTP,L2TP。 您所采用的具体上网方式可咨询当地的ISP（网络服务提供商)。(此只做为WLAN客户端功能，不支持路由功能，如需支持，硬件需要支持,有任何疑问,请联系厂家）。

5、 管理

5.1 状态

该页面显示当前状态和设备的基本设置。

（图5.1:当前状态)

5。2 统计

该页面显示无线和有线网络数据包传输和接收数量统计。

(图5.2：状态统计）

5。3 记录

该页面用于设置系统记录和远程记录。

（图5.3:系统记录)

5.4 固件升级

该页面用于升级设备固件到一个新的版本。请特别注意：在升级过程中不允许断电设备,否则将会造成设备系统挂机。

（图5.4：固件升级）

5.5 设置保存与导入

该页面您可以保存当前设置到一个文件中，或者从先前已经保存的文件导入当前系统。此外，您还可以通过点击

Reset 按钮将设备设置恢复到出厂值.

(图5.5：配置保存/导入)

5。6 密码

该页面用于修改设备访问的用户名和密码.

（图5.6：密码设置)

6、退出

该页面用于退出设备WEB管理系统。

（图6.1：退出系统）

合集下载

CPE安装配置及保护指导

CPE安装配置及保护指导

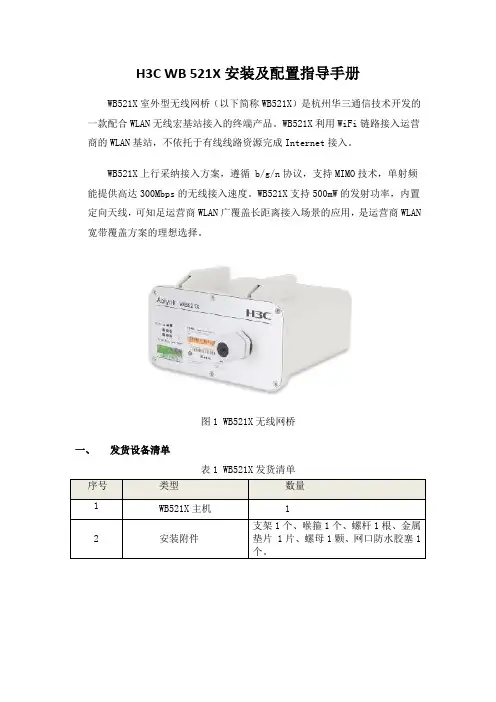

H3C WB 521X安装及配置指导手册
