第4章 场效应管放大电路与
功率放大电路
4.1 图4.1所示为场效应管的转移特性,请分别说明场效应管各属于何种类型。说明它的开启电压thU(或夹断电压pU)约是多少。
-1012uGS / V-3iD / mA-4-2uGS / V-iD / mA0123-3-1uGS / ViD / mA0-2(a)(b)(c)
图4.1 习题4.1图
解:(a) N沟道 耗尽型FET UP=-3V;
(b) P沟道 增强型FET UT=-4V;
(c) P沟道 耗尽型FET UP=2V。
4.2 某MOSFET的IDSS = 10mA且UP = -8V。(1) 此元件是P沟道还是N沟道?(2) 计算UGS = -3V是的ID;(3) 计算UGS = 3V时的ID。
解:(1) N沟道;
(2) )mA(9.3)831(10)1(PGSDSSDUUII
(3) )mA(9.18)831(10)1(PGSDSSDUUII
4.3 画出下列FET的转移特性曲线。
(1) UP = -6V,IDSS = 1mA的MOSFET;(2) UT = 8V,K = 0.2mA/V2的MOSFET。
解:
(1) iD/mAuGS/Vo-61 (2) iD/mAuGS/Vo8123.2 精选文库
— 173 4.4 试在具有四象限的直角坐标上分别画出4种类型MOSFET的转移特性示意图,并标明各自的开启电压或夹断电压。
解:
iDuGSo耗尽型N沟道增强型N沟道UPUTUPUT耗尽型P沟道增强型P沟道
4.5判断图4.2所示各电路是否有可能正常放大正弦信号。
解: (a) 能放大
(b) 不能放大,增强型不能用自给偏压
(c) 能放大
(d)不能放大,增强型不能用自给偏压。共漏1uA,可增加Rd,并改为共源放大,将管子改为耗尽型,改电源极性。
图4.2 习题4.5电路图

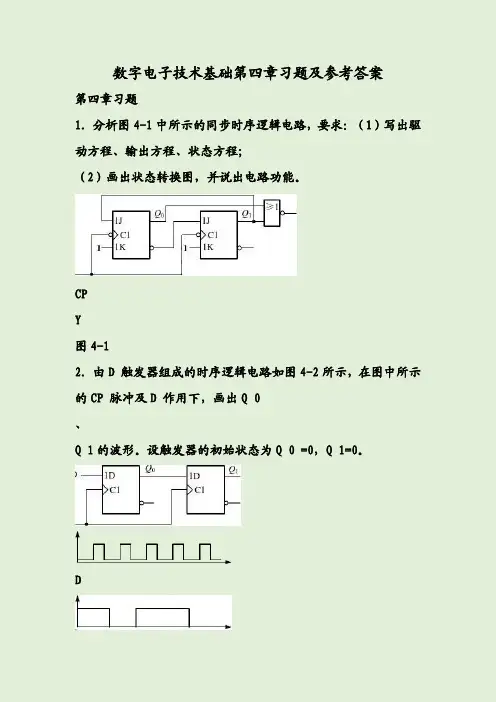

数字电子技术基础第四章习题及参考答案
第四章习题
1.分析图4-1中所示的同步时序逻辑电路,要求:(1)写出驱
动方程、输出方程、状态方程;(2)画出状态转换图,并说出电路功能。
CP
Y
图4-1
2.由D触发器组成的时序逻辑电路如图4-2所示,在图中所示
的CP脉冲及D作用下,画出Q0
、
Q1的波形。设触发器的初始状态为Q0=0,Q1=0。D
图4-2
3.试分析图4-3所示同步时序逻辑电路,要求:写出驱动方程、状态方程,列出状态真值表,画出状态图。
CP
图4-3
4.一同步时序逻辑电路如图4-4所示,设各触发器的起始状态
均为0态。(1)作出电路的状态转换表;(2)画出电路的状
态图;
(3)画出CP作用下Q0、Q1、Q2的波形图;(4)说明电路的逻辑功能。
图4-4
5.试画出如图4-5所示电路在CP波形作用下的输出波形Q1及
Q0,并说明它的功能(假设初态Q0Q1=00)。
CP
Q1
Q0
CP
图4-5
6.分析如图4-6所示同步时序逻辑电路的功能,写出分析过程。
Y
图4-6
7.分析图4-7所示电路的逻辑功能。
(1)写出驱动方程、状态方程;(2)作出状态转移表、状态转
移图;(3)指出电路的逻辑功能,并说明能否自启动;(4)画出在时钟作用下的各触发器输出波形。
CP
图4-7
8.时序逻辑电路分析。电路如图4-8
所示:
(1)列出方程式、状态表;
(2)画出状态图、时序图。并说明电路的功能。
1
C
图4-8
9.试分析图4-9下面时序逻辑电路:
(1)写出该电路的驱动方程,状态方程和输出方程;(2)画
出Q1Q0的状态转换图;(3)根据状态图分析其功能;1
B
图4-9
10.分析如图4-10所示同步时序逻辑电路,具体要求:写出它的激励方程组、状态方程组和输出方程,画出状态图并描述功能。
1
Z
图4-10
11.已知某同步时序逻辑电路如图4-11所示,试:
(1)分析电路的状态转移图,并要求给出详细分析过程。(2)
电路逻辑功能是什么,能否自启动?
(3)若计数脉冲fCP频率等于700Hz,从Q2端输出时的脉冲频率是多少?
